2009 Peugeot Partner Manual do proprietário (in Portuguese)

22
Aberturas
TECTO DE ABRIR
Este tecto de abrir específi co no
tejadilho apenas é compatível com as
portas com dobradiças.
Para abrir o compartimento:
- levantar a paleta preta da junta articulada,
- aliviar a junta articulada ao premir o tecto de abrir (para baixo) e depois
desengatar o gancho,
- levantar o tecto de abrir,
- ultrapassar o ponto de resistência para fi xar o tecto de abrir com as
hastes de sustentação. Barra de apoio
Dispõe de uma barra de apoio para
transportar cargas compridas, através
da abertura do tecto de abrir.
Reclinar a barra de apoio levantando a
alavanca.
Acompanhá-la até ao montante da
porta.
Segurar as cargas compridas a
transportar, elevar e reposicionar a
barra de apoio com uma mão.
Confi rmar a boa fi xação ao pressionar
a pega para baixo até passar o ponto
duro e ligar correctamente as cargas. O pára-choques traseiro foi
reforçado para servir de estribo
para acesso ao veículo.
Nunca circular sem a barra de
apoio devidamente colocada.
As portas traseiras só fi cam trancadas
com a barra de apoio instalada.
Quando o tecto de abrir do espaço de
carga do tejadilho for aberto, prestar
atenção nas passagens com altura
limitada.
Nunca colocar cargas directamente
sobre as portas traseiras.
Respeitar os códigos de utilização
para chamar a atenção dos outros
condutores.
Os suportes laterais ser utilizados
como pontos de fi xação.
- baixe a paleta preta para trancar o
tecto de abrir.
O trancamento do tecto de abrir
permite um bom revestimento na junta
e garante uma estanqueidade com
uma ausência de ruído.
Para fechar o compartimento:
- confi rmar que a barra de apoio fi ca bem trancada,
- baixar o tecto de abrir,
- ao premir o tecto de abrir (para baixo), pegue nas duas fi velas
da mola e de seguida coloque o
gancho no seu alojamento,

23
Aberturas
PRONTO a PARTIR
2
PORTA DA MALA TRASEIRA
A partir do exterior
O trancamento/destrancamento
efectua-se com o telecomando.
Para abrir, accionar o comando sob o
tampão e elevar a porta da mala.
Está disponível uma correia para
fechar a porta na posição alta.
Acompanhar o fecho da porta da
mala até ao ponto de equilíbrio do
respectivo percurso e aplicar uma
última impulsão na porta da mala para
se fechar completamente. A partir do interior
Comando de emergência
Em caso de um incidente de
funcionamento do destrancamento
centralizado, permite abrir a porta da
mala traseira a partir do interior.
Introduzir uma pequena chave de
fendas no orifício, entre a porta e o
piso. Para destrancar a fechadura,
deslocar o fecho para a esquerda e
empurrar a porta.
Vidro da porta da mala
O vidro de abertura permite aceder
directamente à traseira do veículo,
sem ter de se abrir a porta.
Abertura
Após destrancar o veículo através do
telecomando ou da chave, premir o
comando e puxar o vidro traseiro para
o abrir.
Fecho
Fechar o vidro traseiro premindo
o centro do vidro até fechar
completamente.
A porta da mala traseira e o respectivo
vidro não podem ser abertos
simultaneamente para evitar danifi car
o vidro de um modo geral.

Aberturas LED de comando:
- pisca quando os fechos são trancados aquando da paragem e
com o motor parado,
- acende-se quando os fechos são trancados e quando se liga a
ignição.
TRANCAMENTO CENTRALIZADO
Cabina e zona de carga
Zona de carga Trancamento em circulação
Aquando do arranque do veículo,
quando se atinge aproximadamente
10 km/h, o sistema tranca as portas.
Ouve-se um ruído característico de
trancamento centralizado. O LED do
comando no painel central do painel
de bordo acende-se.
Durante o percurso, a abertura de uma
porta causa o destrancamento total do
veículo.
Em caso de colisão violenta, os fechos
são automaticamente destrancados
para permitir o acesso de emergência.
Segurança antiagressão
Uma primeira pressão
permite o trancamento
centralizado das portas
dianteiras e traseiras, ao
fechar as mesmas.
Uma segunda pressão permite o
destrancamento centralizado do
veículo.
O comando encontra-se inactivo
quando o veículo tiver sido trancado
através do telecomando ou da chave a
partir do exterior. Activar/desactivar a função
Com a ignição ligada, premir
continuamente este botão
para activar ou neutralizar a
função.

Luz avisadora de abertura
Se esta luz avisadora se
acender, verifi car se todos os
fechos do veículo trancam
correctamente.
Uma pressão permite o
trancamento/destrancamento
das portas traseiras,
independentemente do estado
de trancamento da cabina.
A abertura das portas é sempre
possível a partir do interior.

PRONTO a PARTIR
22
Posto de condução
POSTO DE CONDUÇÃO
QUADRO DE BORDO
Ecrãs

1. Conta-quilómetros/milhas.

2. Ecrã.

3. Nível de combustível, temperatura
do líquido de refrigeração.

4. Conta-rotações.

5. Reiniciação do conta-quilómetros
diário/do indicador de revisão.

6. Reóstato de iluminação do quadro
de bordo. Visores
- Limitador/regulador de velocidade.
- Quilómetros/Milhas percorridos.
- Indicador de revisão, indicador do
nível de óleo do motor, quilómetros/
milhas totais.
- Presença de água no fi ltro de gasóleo.
- Pré-aquecimento diesel. Ecrãs
As informações são apresentadas
a bordo do veículo sob formas de
apresentação diferentes de acordo
com o equipamento do veículo.

26
Posto de condução Consola central com ecrã

Quadro de bordo sem ecrã
- rode para a direita para aumentar as horas (mantenha o botão para a
direita para percorrer rapidamente),
- rode para a esquerda: é apresentado o formato 24H ou 12H,
- rode para a direita para seleccionar 24H ou 12H,
- rode para a esquerda para terminar de acertar a hora.
Após cerca de 30 segundos sem
acção, o ecrã regressa à apresentação
actual.
Para acertar a hora e a data
apresentadas no ecrã, consulte a
rubrica 9, secção "Acertar a data
e a hora".
Consola central sem ecrã
Para acertar a hora do
relógio, utilizar o botão
esquerdo do quadro de bordo
para efectuar as operações
pela seguinte ordem:
- rode para a esquerda: os minutos acendem-se de forma intermitente,
- rode para a direita para aumentar os minutos (mantenha o botão
para a direita para percorrer
rapidamente),
- rode para a esquerda: as horas acendem-se de forma intermitente, Sequência de apresentação -
a hora é ligada consoante o
modelo (versão). O acesso
ao acerto da "Data" apenas
está activo quando a versão
do modelo propõe uma data
com todas as letras.

27
PRONTO a PARTIR
22
Posto de condução
LUZES AVISADORAS
Em cada arranque: acende-se uma série de luzes avisadoras, aplicando um auto-teste de controlo. As luzes avisadoras
apagam-se imediatamente. Com o motor em funcionamento: a luz avi sadora passa a alerta se permanecer acesa
continuamente ou se fi car intermitente. Este primeiro alerta pod e fazer-se acompanhar por um sinal sonoro e por uma
mensagem apresentada no ecrã.
Não ignore estes avisos.

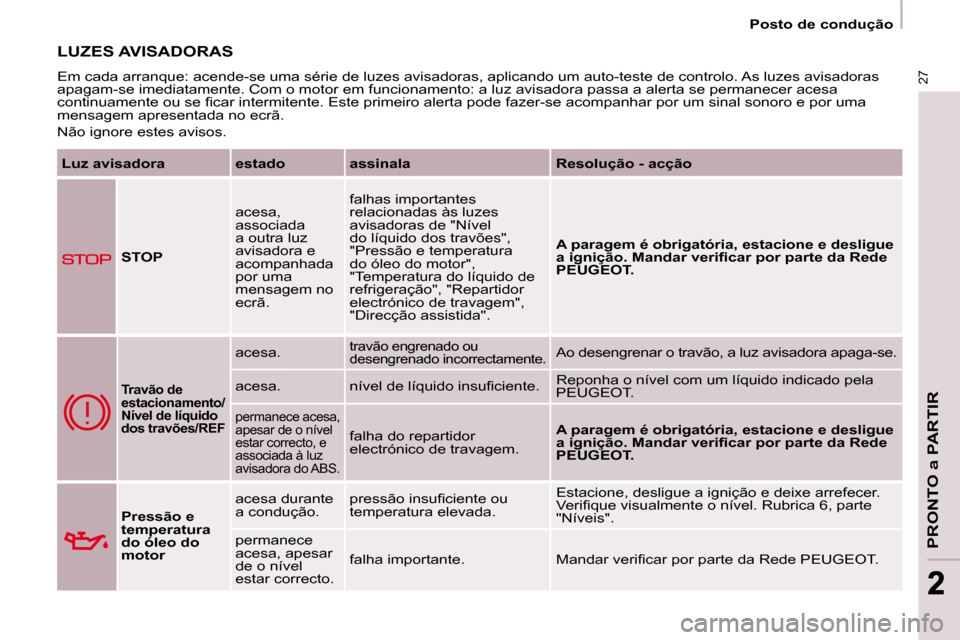

Luz avisadora estado assinala Resolução - acção

STOP acesa,
associada
a outra luz
avisadora e
acompanhada
por uma
mensagem no
ecrã. falhas importantes
relacionadas às luzes
avisadoras de "Nível
do líquido dos travões",
"Pressão e temperatura
do óleo do motor",
"Temperatura do líquido de
refrigeração", "Repartidor
electrónico de travagem",
"Direcção assistida".

A paragem é obrigatória, estacione e desligue
a ignição. Mandar verifi car por parte da Rede
PEUGEOT.

Travão de
estacionamento/
Nível de líquido
dos travões/REF
acesa. travão engrenado ou
desengrenado incorrectamente. Ao desengrenar o travão, a luz avisadora apaga-se.
acesa. nível de líquido insufi ciente. Reponha o nível com um líquido indicado pela
PEUGEOT.

permanece acesa,
apesar de o nível
estar correcto, e
associada à luz
avisadora do ABS.
falha do repartidor
electrónico de travagem.
A paragem é obrigatória, estacione e desligue
a ignição. Mandar verifi car por parte da Rede
PEUGEOT.

Pressão e
temperatura
do óleo do
motor acesa durante
a condução.
pressão insufi ciente ou
temperatura elevada. Estacione, desligue a ignição e deixe arrefecer.
Verifi que visualmente o nível. Rubrica 6, parte
"Níveis".
permanece
acesa, apesar
de o nível
estar correcto. falha importante.
Mandar verifi car por parte da Rede PEUGEOT.

28
Posto de condução

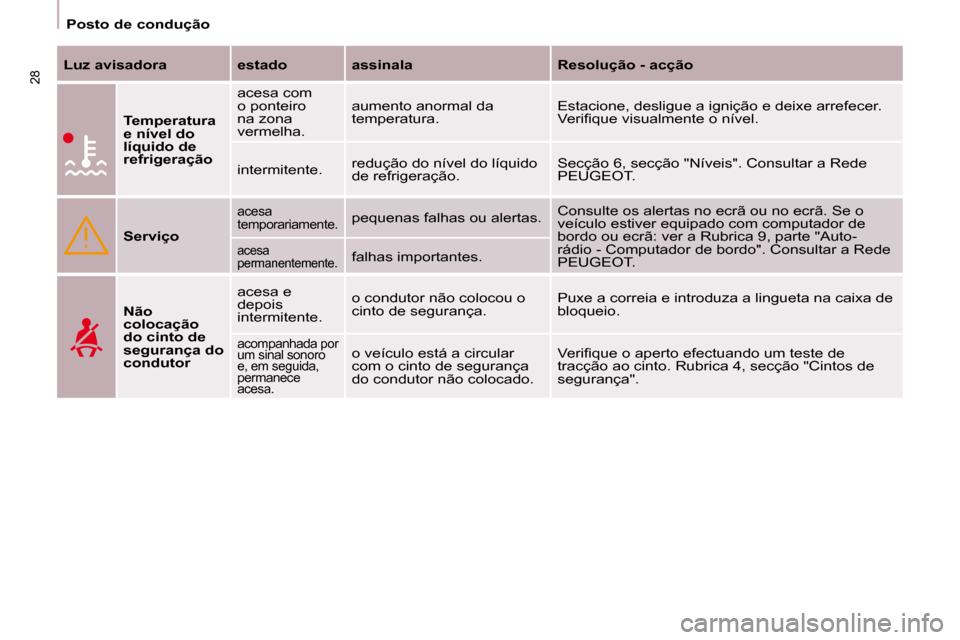

Luz avisadora estado assinala Resolução - acção

Temperatura
e nível do
líquido de
refrigeração acesa com
o ponteiro
na zona
vermelha.
aumento anormal da
temperatura.
Estacione, desligue a ignição e deixe arrefecer.
Verifi que visualmente o nível.
intermitente. redução do nível do líquido
de refrigeração. Secção 6, secção "Níveis". Consultar a Rede
PEUGEOT.

Serviço
acesa
temporariamente. pequenas falhas ou alertas. Consulte os alertas no ecrã ou no ecrã. Se o
veículo estiver equipado com computador de
bordo ou ecrã: ver a Rubrica 9, parte "Auto-
rádio - Computador de bordo". Consultar a Rede
PEUGEOT.
acesa
permanentemente. falhas importantes.

Não
colocação
do cinto de
segurança do
condutor acesa e
depois
intermitente.
o condutor não colocou o
cinto de segurança.
Puxe a correia e introduza a lingueta na caixa de
bloqueio.
acompanhada por
um sinal sonoro
e, em seguida,
permanece
acesa. o veículo está a circular
com o cinto de segurança
do condutor não colocado. Verifi que o aperto efectuando um teste de
tracção ao cinto. Rubrica 4, secção "Cintos de
segurança".

29
PRONTO a PARTIR
22
Posto de condução

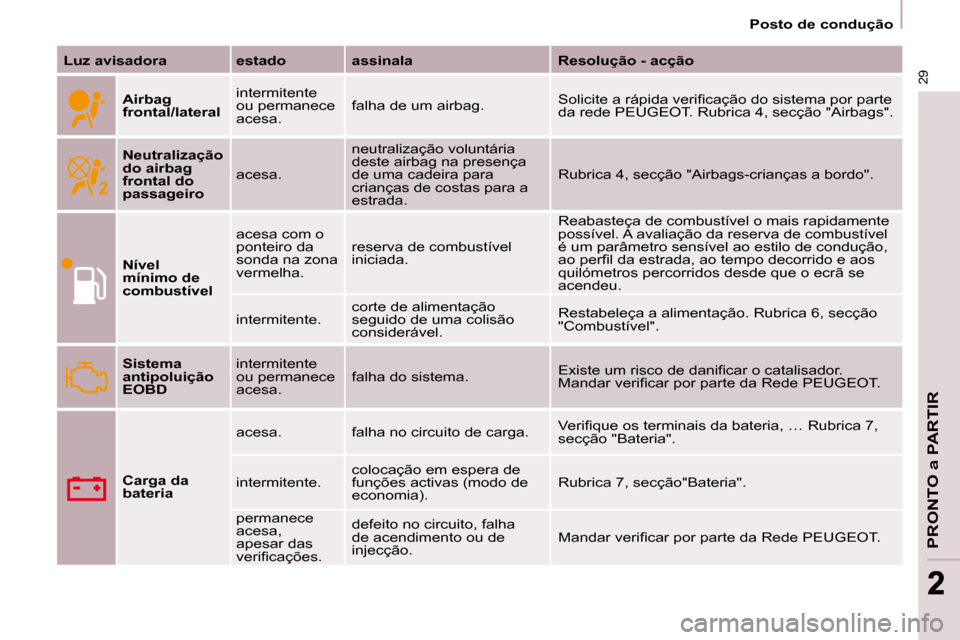

Luz avisadora estado assinala Resolução - acção

Airbag
frontal/lateral intermitente
ou permanece
acesa.
falha de um airbag.
Solicite a rápida verifi cação do sistema por parte
da rede PEUGEOT. Rubrica 4, secção "Airbags".

Neutralização
do airbag
frontal do
passageiro acesa. neutralização voluntária
deste airbag na presença
de uma cadeira para
crianças de costas para a
estrada. Rubrica 4, secção "Airbags-crianças a bordo".

Nível
mínimo de
combustível acesa com o
ponteiro da
sonda na zona
vermelha.
reserva de combustível
iniciada. Reabasteça de combustível o mais rapidamente
possível. A avaliação da reserva de combustível
é um parâmetro sensível ao estilo de condução,
ao perfi l da estrada, ao tempo decorrido e aos
quilómetros percorridos desde que o ecrã se
acendeu.
intermitente. corte de alimentação
seguido de uma colisão
considerável. Restabeleça a alimentação. Rubrica 6, secção
"Combustível".

Sistema
antipoluição
EOBD intermitente
ou permanece
acesa.
falha do sistema.
Existe um risco de danifi car o catalisador.
Mandar verifi car por parte da Rede PEUGEOT.

Carga da
bateria acesa. falha no circuito de carga.
Verifi que os terminais da bateria, … Rubrica 7,
secção "Bateria".
intermitente. colocação em espera de
funções activas (modo de
economia). Rubrica 7, secção"Bateria".
permanece
acesa,
apesar das
verifi cações. defeito no circuito, falha
de acendimento ou de
injecção.
Mandar verifi car por parte da Rede PEUGEOT.
