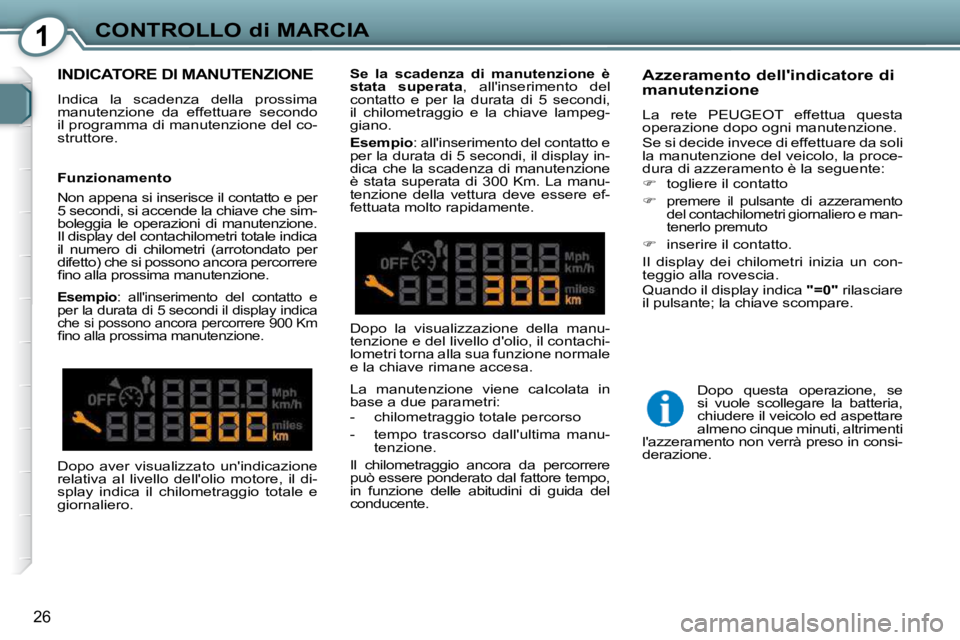

1CONTROLLO di MARCIA
26
INDICATORE DI MANUTENZIONE
Indica la scadenza della prossima
manutenzione da effettuare secondo
il programma di manutenzione del co-
struttore. Azzeramento dell'indicatore di
manutenzione
La rete PEUGEOT effettua questa
operazione dopo ogni manutenzione.
Se si decide invece di effettuare da soli
la manutenzione del veicolo, la proce-
dura di azzeramento è la seguente:

 togliere il contatto


premere il pulsante di azzeramento
del contachilometri giornaliero e man-
tenerlo premuto

 inserire il contatto.
Il display dei chilometri inizia un con-
teggio alla rovescia.
Quando il display indica "=0" rilasciare
il pulsante; la chiave scompare.
Dopo aver visualizzato un'indicazione
relativa al livello dell'olio motore, il di-
splay indica il chilometraggio totale e
giornaliero.
Se la scadenza di manutenzione è
stata superata , all'inserimento del
contatto e per la durata di 5 secondi,
il chilometraggio e la chiave lampeg-
giano.

Esempio : all'inserimento del contatto e
per la durata di 5 secondi, il display in-
dica che la scadenza di manutenzione
è stata superata di 300 Km. La manu-
tenzione della vettura deve essere ef-
fettuata molto rapidamente.
Dopo la visualizzazione della manu-
tenzione e del livello d'olio, il contachi-
lometri torna alla sua funzione normale
e la chiave rimane accesa.
La manutenzione viene calcolata in
base a due parametri:
- chilometraggio totale percorso
- tempo trascorso dall'ultima manu- tenzione.
Il chilometraggio ancora da percorrere
può essere ponderato dal fattore tempo,
in funzione delle abitudini di guida del
conducente.
Funzionamento
Non appena si inserisce il contatto e per
5 secondi, si accende la chiave che sim-
boleggia le operazioni di manutenzione.
Il display del contachilometri totale indica
il numero di chilometri (arrotondato per
difetto) che si possono ancora percorrere
fi no alla prossima manutenzione.

Esempio : all'inserimento del contatto e
per la durata di 5 secondi il display indica
che si possono ancora percorrere 900 Km fi no alla prossima manutenzione.
Dopo questa operazione, se
si vuole scollegare la batteria,
chiudere il veicolo ed aspettare
almeno cinque minuti, altrimenti
l'azzeramento non verrà preso in consi-
derazione.

1CONTROLLO di MARCIA
27
Indicatore livello olio motore
Quando si inserisce il contatto, il livello
dell'olio del motore viene indicato per
5 secondi circa, dopo le informazioni
sulla manutenzione. Asta manuale
2 contrassegni di livello
sull'asta: non superare mai
il livello A .
Sulla posizione B , rabboc-
care attraverso il tappo del
serbatoio d'olio, usando il
tipo di olio adatto alla mo-
torizzazione del veicolo.

A = max.

B = min. Azzeramento del
chilometraggio giornaliero
Livello d'olio corretto
Mancanza d'olio
Il lampeggiamento indica una man-
canza d'olio che può provocare danni
al motore.
Se la mancanza d'olio è confermata
dal controllo sull'asta di livello manuale,
rabboccare assolutamente. Difetto livello olio motore
(segmenti lampeggianti)
Verifi care il livello d'olio sull'asta ma-
nuale.
Se il livello è corretto, il lampeggia-
mento indica allora un'anomalia del
sistema di misura del livello olio mo-
tore.
Rivolgersi alla rete PEUGEOT.
La verifi ca del livello con l'asta manuale
è valida solo se il veicolo si trova su un
terreno piano, con il motore fermo da
più di 15 minuti. Il chilometraggio totale viene visualizzato
nella zona
A del display e il chilometrag-
gio giornaliero nella zona B .
Contachilometri
Quando è visualizzato il chilometrag-
gio giornaliero, premere il pulsante per
alcuni secondi.

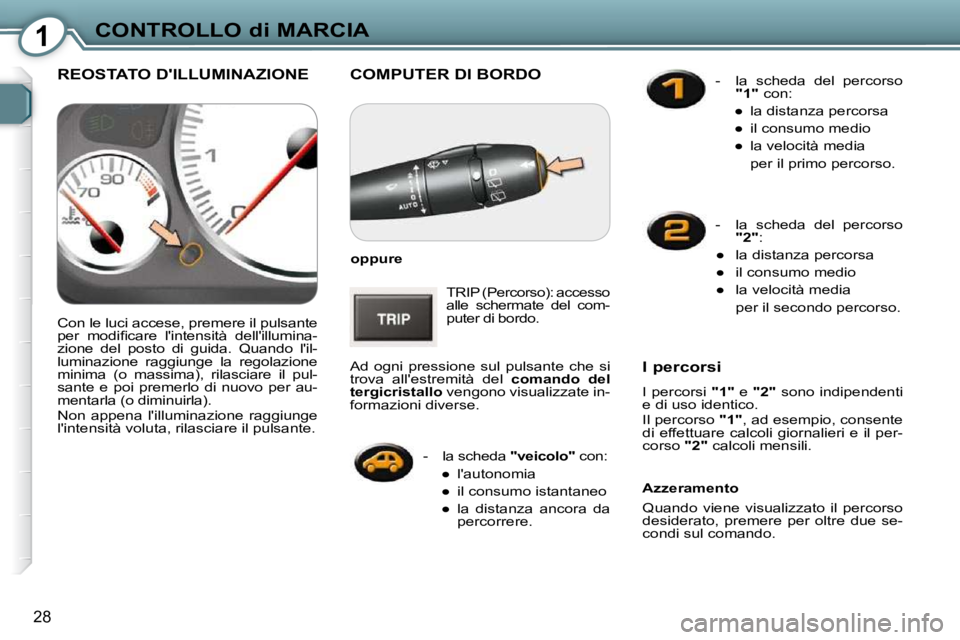

1CONTROLLO di MARCIA
28
COMPUTER DI BORDO

oppure
TRIP (Percorso): accesso
alle schermate del com-
puter di bordo.
Ad ogni pressione sul pulsante che si
trova all'estremità del comando del
tergicristallo vengono visualizzate in-
formazioni diverse.
REOSTATO D'ILLUMINAZIONE
Azzeramento
Quando viene visualizzato il percorso
desiderato, premere per oltre due se-
condi sul comando.
Con le luci accese, premere il pulsante
per modifi care l'intensità dell'illumina-
zione del posto di guida. Quando l'il-
luminazione raggiunge la regolazione
minima (o massima), rilasciare il pul-
sante e poi premerlo di nuovo per au-
mentarla (o diminuirla).
Non appena l'illuminazione raggiunge
l'intensità voluta, rilasciare il pulsante.
- la scheda "veicolo" con:

1CONTROLLO di MARCIA
28
COMPUTER DI BORDO

oppure
TRIP (Percorso): accesso
alle schermate del com-
puter di bordo.
Ad ogni pressione sul pulsante che si
trova all'estremità del comando del
tergicristallo vengono visualizzate in-
formazioni diverse.
REOSTATO D'ILLUMINAZIONE
Azzeramento
Quando viene visualizzato il percorso
desiderato, premere per oltre due se-
condi sul comando.
Con le luci accese, premere il pulsante
per modifi care l'intensità dell'illumina-
zione del posto di guida. Quando l'il-
luminazione raggiunge la regolazione
minima (o massima), rilasciare il pul-
sante e poi premerlo di nuovo per au-
mentarla (o diminuirla).
Non appena l'illuminazione raggiunge
l'intensità voluta, rilasciare il pulsante.
- la scheda "veicolo" con:

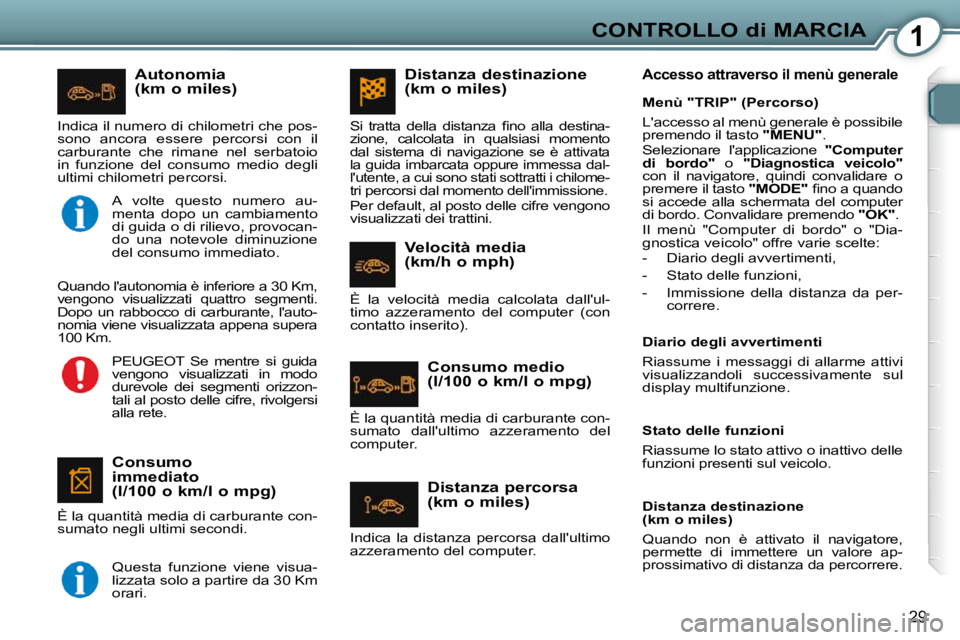

1CONTROLLO di MARCIA
29
Autonomia
(km o miles)
Consumo
immediato
(l/100 o km/l o mpg)
È la quantità media di carburante con-
sumato negli ultimi secondi.
Indica il numero di chilometri che pos-
sono ancora essere percorsi con il
carburante che rimane nel serbatoio
in funzione del consumo medio degli
ultimi chilometri percorsi.
Distanza destinazione
(km o miles)
Velocità media
(km/h o mph) Menù "TRIP" (Percorso)
L'accesso al menù generale è possibile
premendo il tasto
"MENU" .
Selezionare l'applicazione "Computer
di bordo" o "Diagnostica veicolo"
con il navigatore, quindi convalidare o
premere il tasto "MODE" fi no a quando
si accede alla schermata del computer
di bordo. Convalidare premendo "OK" .
Il menù "Computer di bordo" o "Dia-
gnostica veicolo" offre varie scelte:
- Diario degli avvertimenti,
- Stato delle funzioni,
- Immissione della distanza da per- correre.
Consumo medio
(l/100 o km/l o mpg)
Distanza percorsa
(km o miles) Diario degli avvertimenti
Riassume i messaggi di allarme attivi
visualizzandoli successivamente sul
display multifunzione.
Stato delle funzioni
Riassume lo stato attivo o inattivo delle
funzioni presenti sul veicolo.
Distanza destinazione
(km o miles)
Quando non è attivato il navigatore,
permette di immettere un valore ap-
prossimativo di distanza da percorrere.
A volte questo numero au-
menta dopo un cambiamento
di guida o di rilievo, provocan-
do una notevole diminuzione
del consumo immediato.
Quando l'autonomia è inferiore a 30 Km,
vengono visualizzati quattro segmenti.
Dopo un rabbocco di carburante, l'auto-
nomia viene visualizzata appena supera
100 Km. PEUGEOT Se mentre si guida
vengono visualizzati in modo
durevole dei segmenti orizzon-
tali al posto delle cifre, rivolgersi
alla rete.
Questa funzione viene visua-
lizzata solo a partire da 30 Km
orari.
Si tratta della distanza fi no alla destina-
zione, calcolata in qualsiasi momento
dal sistema di navigazione se è attivata
la guida imbarcata oppure immessa dal-
l'utente, a cui sono stati sottratti i chilome-
tri percorsi dal momento dell'immissione.
Per default, al posto delle cifre vengono
visualizzati dei trattini.
È la quantità media di carburante con-
sumato dall'ultimo azzeramento del
computer.
Indica la distanza percorsa dall'ultimo
azzeramento del computer.
Accesso attraverso il menù generale
È la velocità media calcolata dall'ul-
timo azzeramento del computer (con
contatto inserito).

2DISPLAY MULTIFUNZIONE
30
SCHERMO MONOCROMATICO C E SCHERMO A COLORI C (CON WIP SOUND)
Permette di visualizzare le seguenti
informazioni:
- ora,
- data,
- temperatura esterna (in caso di pre-senza di ghiaccio il valore lampeggia),
- controllo delle porte,
- messaggi dello stato delle funzioni del veicolo, visualizzate tempora-
neamente,
- messaggi d'allarme,
- funzioni audio,
- informazioni del computer di bordo,
- parametri del veicolo,
- parametri della climatizzazione,
- scelta della lingua. Menu generale
Defi nizione dei parametri del
veicolo
Permette di attivare o disattivare alcuni
elementi di guida e di confort.
Esempio: Accensione automatica dei fari.
Premere il tasto "MENU" per accede-
re al menu generale e scegliere una
delle seguenti funzioni: Funzioni audio,
Computer di bordo, Personalizzazione/
confi gurazione e climatizzazione.
Esempio: visualizzazione selezionata
su "Funzioni audio".

Il menu "Personalizzazione-Confi gurazione"
permette di accedere a delle fi nestre di conferma.
Gestione dei messaggi
I tasti "AUDIO" , "TRIP" e "CLIM" sul-
la tastiera dell'autoradio permettono la
visualizzazione nella fi nestra principale
(a destra).
Esempio: TRIP Scelta della lingua
Tedesco, Spagnolo, Francese, Inglese,
Italiano, Olandese, Turco, Portoghese
e Portoghese-Brasiliano.

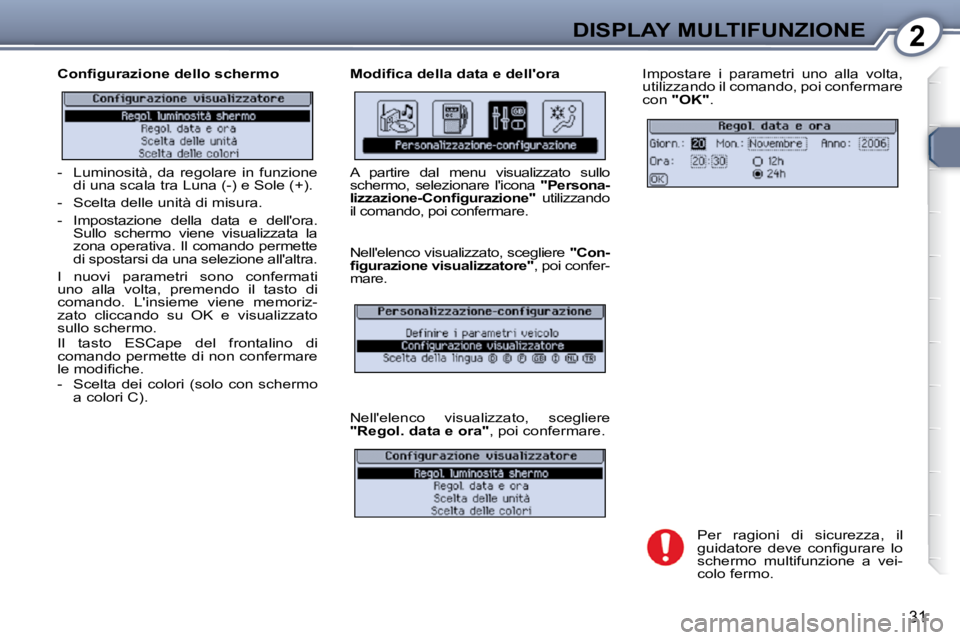

2DISPLAY MULTIFUNZIONE
31
Confi gurazione dello schermo Modifi ca della data e dell'ora Impostare i parametri uno alla volta,
utilizzando il comando, poi confermare
con "OK" .
Nell'elenco visualizzato, scegliere "Con-
fi gurazione
visualizzatore
" , poi confer-
mare.
Nell'elenco visualizzato, scegliere

"Regol. data e ora" , poi confermare.
- Luminosità, da regolare in funzione
di una scala tra Luna (-) e Sole (+).
- Scelta delle unità di misura.
- Impostazione della data e dell'ora. Sullo schermo viene visualizzata la
zona operativa. Il comando permette
di spostarsi da una selezione all'altra.
I nuovi parametri sono confermati
uno alla volta, premendo il tasto di
comando. L'insieme viene memoriz-
zato cliccando su OK e visualizzato
sullo schermo.
Il tasto ESCape del frontalino di
comando permette di non confermare
le modifi che.
- Scelta dei colori (solo con schermo a colori C). A partire dal menu visualizzato sullo
schermo, selezionare l'icona
"Persona-
lizzazione-Confi gurazione" utilizzando
il comando, poi confermare.
Per ragioni di sicurezza, il
guidatore deve confi gurare lo
schermo multifunzione a vei-
colo fermo.

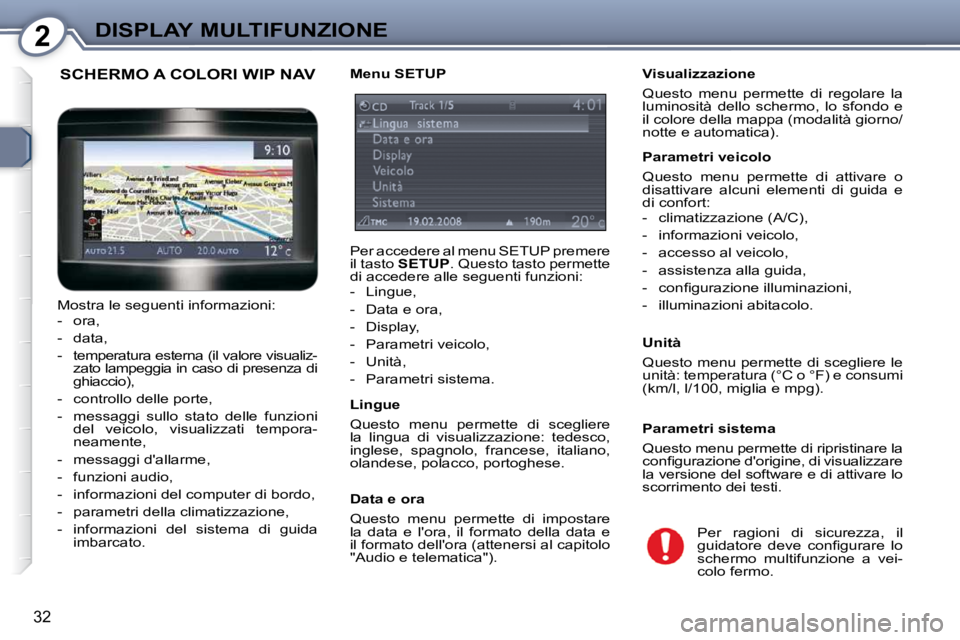

2DISPLAY MULTIFUNZIONE
32
Visualizzazione
Questo menu permette di regolare la
luminosità dello schermo, lo sfondo e
il colore della mappa (modalità giorno/
notte e automatica).
Parametri veicolo
Questo menu permette di attivare o
disattivare alcuni elementi di guida e
di confort:
- climatizzazione (A/C),
- informazioni veicolo,
- accesso al veicolo,
- assistenza alla guida,
- confi gurazione illuminazioni,
- illuminazioni abitacolo.
Unità
Questo menu permette di scegliere le
unità: temperatura (°C o °F) e consumi
(km/l, l/100, miglia e mpg).
Parametri sistema
Questo menu permette di ripristinare la
confi gurazione d'origine, di visualizzare
la versione del software e di attivare lo
scorrimento dei testi. Per ragioni di sicurezza, il
guidatore deve confi gurare lo
schermo multifunzione a vei-
colo fermo. SCHERMO A COLORI WIP NAV Menu SETUP
Per accedere al menu SETUP premere
il tasto SETUP . Questo tasto permette
di accedere alle seguenti funzioni:
- Lingue,
- Data e ora,
- Display ,
- Parametri veicolo ,
- Unità ,
- Parametri sistema.
Lingue
Questo menu permette di scegliere
la lingua di visualizzazione: tedesco,
inglese, spagnolo, francese, italiano,
olandese, polacco, portoghese.
Data e ora
Questo menu permette di impostare
la data e l'ora, il formato della data e
il formato dell'ora (attenersi al capitolo
"Audio e telematica").
Mostra le seguenti informazioni:
- ora,
- data,
- temperatura esterna (il valore visualiz-
zato lampeggia in caso di presenza di
ghiaccio),
- controllo delle porte,
- messaggi sullo stato delle funzioni del veicolo, visualizzati tempora-
neamente,
- messaggi d'allarme,
- funzioni audio,
- informazioni del computer di bordo,
- parametri della climatizzazione,
- informazioni del sistema di guida imbarcato.
