2009 Peugeot 407 Manuale del proprietario (in Italian)

1010INFORMAZIONI PRATICHE
118

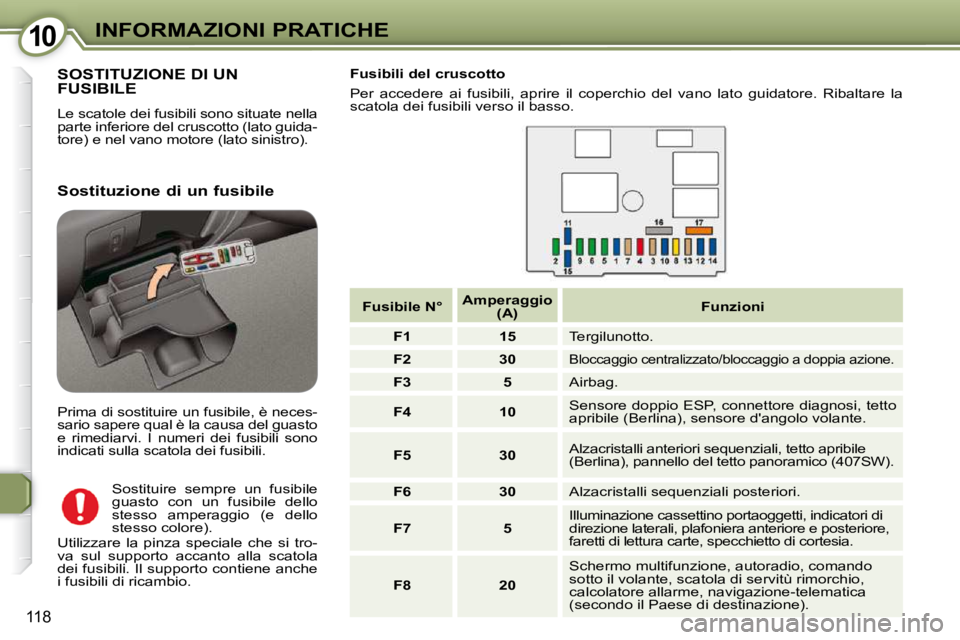

SOSTITUZIONE DI UN FUSIBILE
Le scatole dei fusibili sono situate nella
parte inferiore del cruscotto (lato guida-
tore) e nel vano motore (lato sinistro). Fusibili del cruscotto
Per accedere ai fusibili, aprire il coperchio del vano lato gu
idatore. Ribaltare la
scatola dei fusibili verso il basso.
Sostituzione di un fusibile
Prima di sostituire un fusibile, è neces-
sario sapere qual è la causa del guasto
e rimediarvi. I numeri dei fusibili sono
indicati sulla scatola dei fusibili. Sostituire sempre un fusibile
guasto con un fusibile dello
stesso amperaggio (e dello
stesso colore).
Utilizzare la pinza speciale che si tro-
va sul supporto accanto alla scatola
dei fusibili. Il supporto contiene anche
i fusibili di ricambio.
Fusibile N°
Amperaggio
(A)
Funzioni

F1 15 Tergilunotto.

F2 30
Bloccaggio centralizzato/bloccaggio a doppia azion e.

F3 5 Airbag.

F4 10 Sensore doppio ESP, connettore diagnosi, tetto
apribile (Berlina), sensore d'angolo volante.

F5 30 Alzacristalli anteriori sequenziali, tetto apribil
e
(Berlina), pannello del tetto panoramico (407SW).

F6 30 Alzacristalli sequenziali posteriori.

F7 5 Illuminazione cassettino portaoggetti, indicatori
di
direzione laterali, plafoniera anteriore e posterio re,
faretti di lettura carte, specchietto di cortesia.

F8 20 Schermo multifunzione, autoradio, comando
sotto il volante, scatola di servitù rimorchio,
calcolatore allarme, navigazione-telematica
(secondo il Paese di destinazione).

1010INFORMAZIONI PRATICHE
119

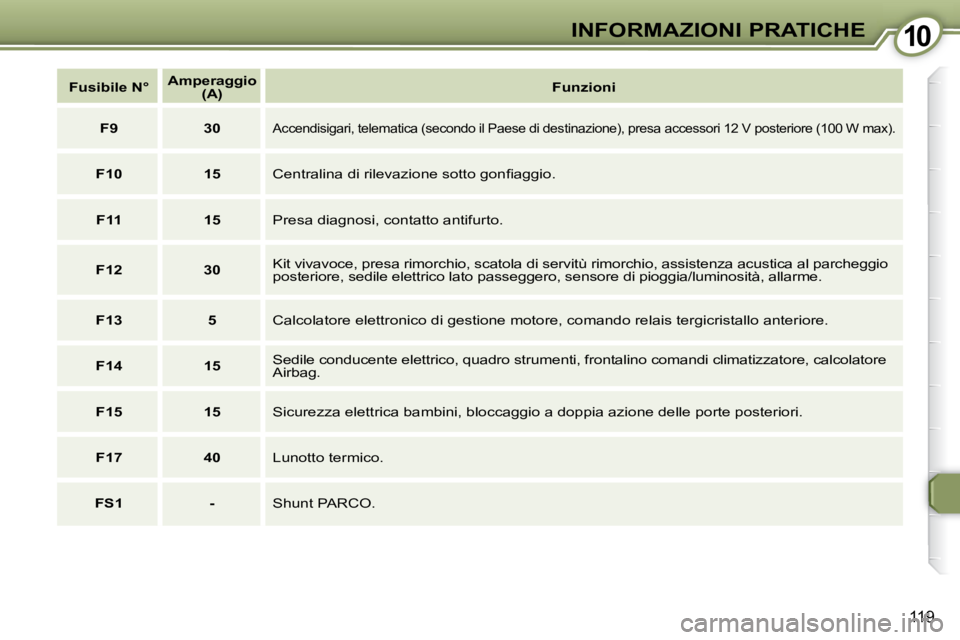

Fusibile N° Amperaggio
(A)
Funzioni

F9 30
Accendisigari, telematica (secondo il Paese di des tinazione), presa accessori 12 V posteriore (100 W max).

F10 15 Centralina di rilevazione sotto gonfi aggio.

F11 15 Presa diagnosi, contatto antifurto.

F12 30 Kit vivavoce, presa rimorchio, scatola di servitù
rimorchio, assistenza acustica al parcheggio
posteriore, sedile elettrico lato passeggero, senso re di pioggia/luminosità, allarme.

F13 5 Calcolatore elettronico di gestione motore, comando relais te rgicristallo anteriore.

F14 15 Sedile conducente elettrico, quadro strumenti, fro
ntalino comandi climatizzatore, calcolatore
Airbag.

F15 15 Sicurezza elettrica bambini, bloccaggio a doppia azione delle porte posteriori.

F17 40 Lunotto termico.

FS1 - Shunt PARCO.

1010INFORMAZIONI PRATICHE
120

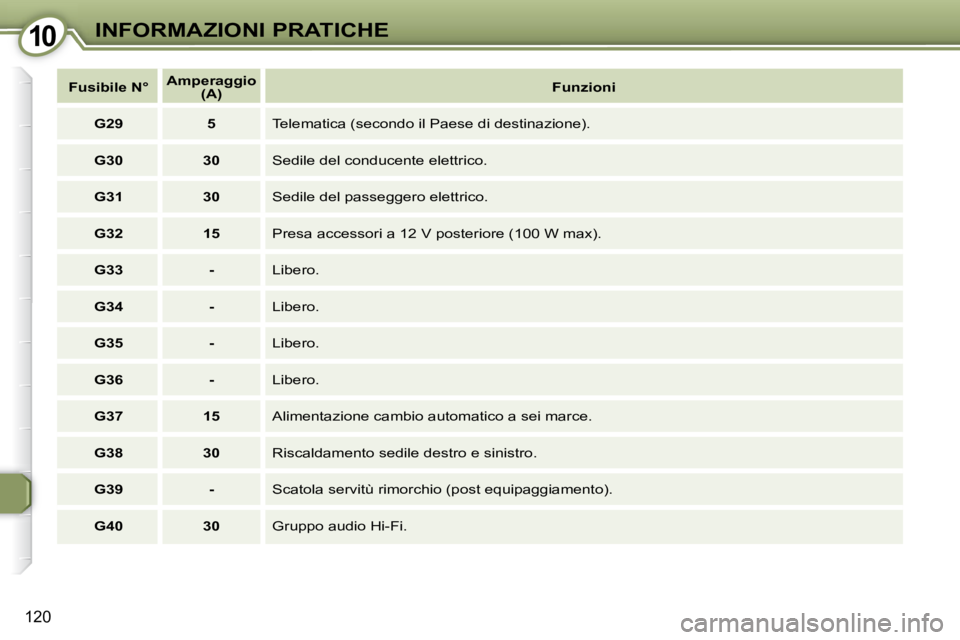

Fusibile N° Amperaggio
(A)
Funzioni

G29 5 Telematica (secondo il Paese di destinazione).

G30 30 Sedile del conducente elettrico.

G31 30 Sedile del passeggero elettrico.

G32 15 Presa accessori a 12 V posteriore (100 W max).

G33 - Libero.

G34 - Libero.

G35 - Libero.

G36 - Libero.

G37 15 Alimentazione cambio automatico a sei marce.

G38 30 Riscaldamento sedile destro e sinistro.

G39 - Scatola servitù rimorchio (post equipaggiamento).

G40 30 Gruppo audio Hi-Fi.

1010INFORMAZIONI PRATICHE
122

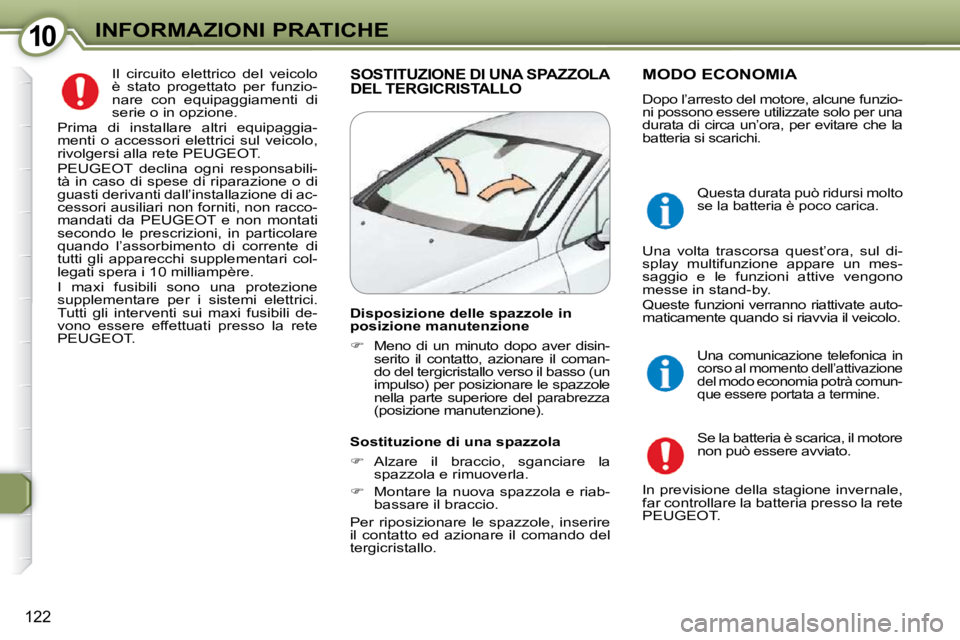

Il circuito elettrico del veicolo
è stato progettato per funzio-
nare con equipaggiamenti di
serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT.
PEUGEOT declina ogni responsabili-
tà in caso di spese di riparazione o di
guasti derivanti dall’installazione di ac-
cessori ausiliari non forniti, non racco-
mandati da PEUGEOT e non montati
secondo le prescrizioni, in particolare
quando l’assorbimento di corrente di
tutti gli apparecchi supplementari col-
legati spera i 10 milliampère.
I maxi fusibili sono una protezione
supplementare per i sistemi elettrici.
Tutti gli interventi sui maxi fusibili de-
vono essere effettuati presso la rete
PEUGEOT. SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO MODO ECONOMIA
Dopo l’arresto del motore, alcune funzio-
ni possono essere utilizzate solo per una
durata di circa un’ora, per evitare che la
batteria si scarichi.
Se la batteria è scarica, il motore
non può essere avviato.

In previsione della stagione invernale,
far controllare la batteria presso la rete
PEUGEOT.
Una comunicazione telefonica in
corso al momento dell’attivazione
del modo economia potrà comun-
que essere portata a termine.
Disposizione delle spazzole in
posizione manutenzione

 Meno di un minuto dopo aver disin-
serito il contatto, azionare il coman-
do del tergicristallo verso il basso (un
impulso) per posizionare le spazzole
nella parte superiore del parabrezza
(posizione manutenzione).
Sostituzione di una spazzola

 Alzare il braccio, sganciare la
spazzola e rimuoverla.

 Montare la nuova spazzola e riab-
bassare il braccio.
Per riposizionare le spazzole, inserire
il contatto ed azionare il comando del
tergicristallo.
Questa durata può ridursi molto
se la batteria è poco carica.
Una volta trascorsa quest’ora, sul di-
splay multifunzione appare un mes-
saggio e le funzioni attive vengono
messe in stand-by.
Queste funzioni verranno riattivate auto-
maticamente quando si riavvia il veicolo.

1010INFORMAZIONI PRATICHE

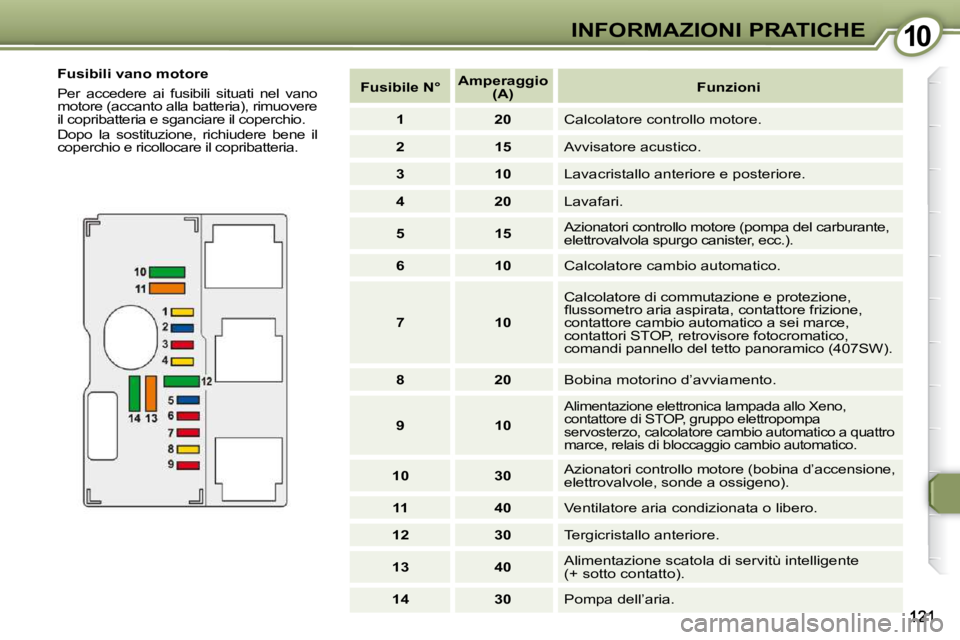

Fusibili vano motore
Per accedere ai fusibili situati nel vano
motore (accanto alla batteria), rimuovere
il copribatteria e sganciare il coperchio.
Dopo la sostituzione, richiudere bene il
coperchio e ricollocare il copribatteria.
Fusibile N° Amperaggio
(A)
Funzioni

1 20 Calcolatore controllo motore.

2 15 Avvisatore acustico.

3 10 Lavacristallo anteriore e posteriore.

4 20 Lavafari.

5 15 Azionatori controllo motore (pompa del carburante,

elettrovalvola spurgo canister, ecc.).

6 10 Calcolatore cambio automatico.

7 10 Calcolatore di commutazione e protezione,
fl ussometro aria aspirata, contattore frizione,
contattore cambio automatico a sei marce,
contattori STOP, retrovisore fotocromatico,
comandi pannello del tetto panoramico (407SW).

8 20 Bobina motorino d’avviamento.

9 10
Alimentazione elettronica lampada allo Xeno,
contattore di STOP, gruppo elettropompa
servosterzo, calcolatore cambio automatico a quattr o
marce, relais di bloccaggio cambio automatico.

10 30 Azionatori controllo motore (bobina d’accensione,
elettrovalvole, sonde a ossigeno).

11 40 Ventilatore aria condizionata o libero.

12 30 Tergicristallo anteriore.

13 40 Alimentazione scatola di servitù intelligente
(+ sotto contatto).

14 30 Pompa dell’aria.

1010INFORMAZIONI PRATICHE
122
Il circuito elettrico del veicolo
è stato progettato per funzio-
nare con equipaggiamenti di
serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT.
PEUGEOT declina ogni responsabili-
tà in caso di spese di riparazione o di
guasti derivanti dall’installazione di ac-
cessori ausiliari non forniti, non racco-
mandati da PEUGEOT e non montati
secondo le prescrizioni, in particolare
quando l’assorbimento di corrente di
tutti gli apparecchi supplementari col-
legati spera i 10 milliampère.
I maxi fusibili sono una protezione
supplementare per i sistemi elettrici.
Tutti gli interventi sui maxi fusibili de-
vono essere effettuati presso la rete
PEUGEOT. SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO MODO ECONOMIA
Dopo l’arresto del motore, alcune funzio-
ni possono essere utilizzate solo per una
durata di circa un’ora, per evitare che la
batteria si scarichi.
Se la batteria è scarica, il motore
non può essere avviato.

In previsione della stagione invernale,
far controllare la batteria presso la rete
PEUGEOT.
Una comunicazione telefonica in
corso al momento dell’attivazione
del modo economia potrà comun-
que essere portata a termine.
Disposizione delle spazzole in
posizione manutenzione

 Meno di un minuto dopo aver disin-
serito il contatto, azionare il coman-
do del tergicristallo verso il basso (un
impulso) per posizionare le spazzole
nella parte superiore del parabrezza
(posizione manutenzione).
Sostituzione di una spazzola

 Alzare il braccio, sganciare la
spazzola e rimuoverla.

 Montare la nuova spazzola e riab-
bassare il braccio.
Per riposizionare le spazzole, inserire
il contatto ed azionare il comando del
tergicristallo.
Questa durata può ridursi molto
se la batteria è poco carica.
Una volta trascorsa quest’ora, sul di-
splay multifunzione appare un mes-
saggio e le funzioni attive vengono
messe in stand-by.
Queste funzioni verranno riattivate auto-
maticamente quando si riavvia il veicolo.

1010INFORMAZIONI PRATICHE
122
Il circuito elettrico del veicolo
è stato progettato per funzio-
nare con equipaggiamenti di
serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT.
PEUGEOT declina ogni responsabili-
tà in caso di spese di riparazione o di
guasti derivanti dall’installazione di ac-
cessori ausiliari non forniti, non racco-
mandati da PEUGEOT e non montati
secondo le prescrizioni, in particolare
quando l’assorbimento di corrente di
tutti gli apparecchi supplementari col-
legati spera i 10 milliampère.
I maxi fusibili sono una protezione
supplementare per i sistemi elettrici.
Tutti gli interventi sui maxi fusibili de-
vono essere effettuati presso la rete
PEUGEOT. SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO MODO ECONOMIA
Dopo l’arresto del motore, alcune funzio-
ni possono essere utilizzate solo per una
durata di circa un’ora, per evitare che la
batteria si scarichi.
Se la batteria è scarica, il motore
non può essere avviato.

In previsione della stagione invernale,
far controllare la batteria presso la rete
PEUGEOT.
Una comunicazione telefonica in
corso al momento dell’attivazione
del modo economia potrà comun-
que essere portata a termine.
Disposizione delle spazzole in
posizione manutenzione

 Meno di un minuto dopo aver disin-
serito il contatto, azionare il coman-
do del tergicristallo verso il basso (un
impulso) per posizionare le spazzole
nella parte superiore del parabrezza
(posizione manutenzione).
Sostituzione di una spazzola

 Alzare il braccio, sganciare la
spazzola e rimuoverla.

 Montare la nuova spazzola e riab-
bassare il braccio.
Per riposizionare le spazzole, inserire
il contatto ed azionare il comando del
tergicristallo.
Questa durata può ridursi molto
se la batteria è poco carica.
Una volta trascorsa quest’ora, sul di-
splay multifunzione appare un mes-
saggio e le funzioni attive vengono
messe in stand-by.
Queste funzioni verranno riattivate auto-
maticamente quando si riavvia il veicolo.

1010INFORMAZIONI PRATICHE
123

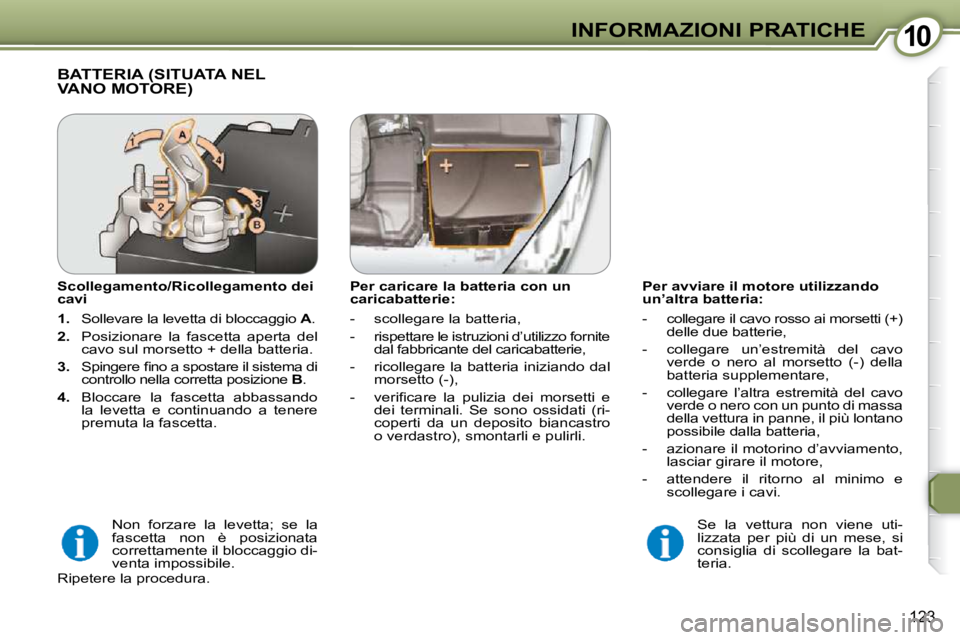

Per avviare il motore utilizzando
un’altra batteria:
- collegare il cavo rosso ai morsetti (+) delle due batterie,
- collegare un’estremità del cavo verde o nero al morsetto (-) della
batteria supplementare,
- collegare l’altra estremità del cavo verde o nero con un punto di massa
della vettura in panne, il più lontano
possibile dalla batteria,
- azionare il motorino d’avviamento, lasciar girare il motore,
- attendere il ritorno al minimo e scollegare i cavi.
BATTERIA (SITUATA NEL VANO MOTORE)
Scollegamento/Ricollegamento dei
cavi

1. Sollevare la levetta di bloccaggio A .

2. Posizionare la fascetta aperta del
cavo sul morsetto + della batteria.

3. Spingere fi no a spostare il sistema di
controllo nella corretta posizione B .

4. Bloccare la fascetta abbassando
la levetta e continuando a tenere
premuta la fascetta.
Se la vettura non viene uti-
lizzata per più di un mese, si
consiglia di scollegare la bat-
teria.
Per caricare la batteria con un
caricabatterie:
- scollegare la batteria,
- rispettare le istruzioni d’utilizzo fornite
dal fabbricante del caricabatterie,
- ricollegare la batteria iniziando dal morsetto (-),
- verifi care la pulizia dei morsetti e dei terminali. Se sono ossidati (ri-
coperti da un deposito biancastro
o verdastro), smontarli e pulirli.
Non forzare la levetta; se la
fascetta non è posizionata
correttamente il bloccaggio di-
venta impossibile.
Ripetere la procedura.
