2009 Hyundai Accent Manual do proprietário (in Portuguese)

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
29
ESPECIFICAÇÕES: "H" Linha central horizontal dos faróis em relação ao chão. 665 mm (26,18 in.) "W" Distancia entre cada centro de luz:Motor Gasolina/Motor Diesel.:1.170 mm (46,06 in.) "L" Distancia entre os faróis e a parede em que e feito o teste. : 3.000 mm (118,11 in.)
G290B01MC-GPT

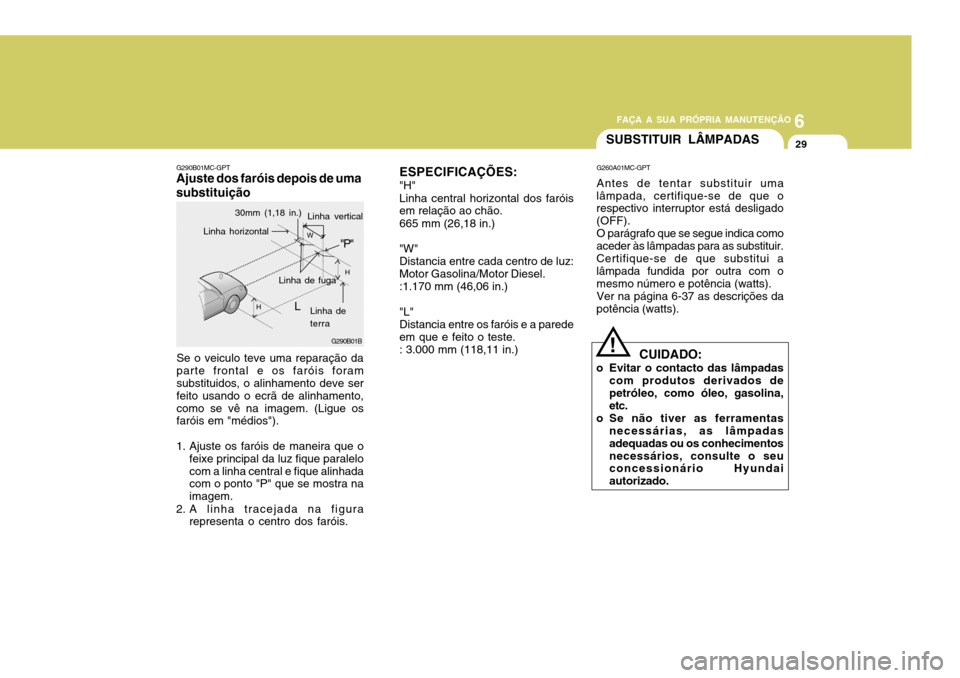

Ajuste dos faróis depois de uma substituição
Se o veiculo teve uma reparação da parte frontal e os faróis foram substituidos, o alinhamento deve ser feito usando o ecrã de alinhamento,como se vê na imagem. (Ligue os faróis em "médios").
1. Ajuste os faróis de maneira que o feixe principal da luz fique paralelo com a linha central e fique alinhada com o ponto "P" que se mostra na imagem.
2. A linha tracejada na figura representa o centro dos faróis.
G290B01B
LW
H
H Linha de fuga
Linha de terra
"P"
Linha horizontal
Linha vertical30mm (1,18 in.)
SUBSTITUIR LÂMPADAS
G260A01MC-GPT Antes de tentar substituir uma
lâmpada, certifique-se de que o respectivo interruptor está desligado (OFF). O parágrafo que se segue indica como
aceder às lâmpadas para as substituir.Certifique-se de que substitui a lâmpada fundida por outra com o mesmo número e potência (watts).
Ver na página 6-37 as descrições da
potência (watts).
! CUIDADO:
o Evitar o contacto das lâmpadas com produtos derivados de petróleo, como óleo, gasolina, etc.
o Se não tiver as ferramentas necessárias, as lâmpadasadequadas ou os conhecimentosnecessários, consulte o seu concessionário Hyundai autorizado.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
30
5. Remova a protecção do encaixe.
6. Empurre a mola de fixação da
lâmpada para remover a lâmpada do farol. OMC055022
Faróis dianteiros (Tipo A)
1. Espere que a lâmpada arrefeça. Use uma protecção para a vista.
2. Abra o capot e desligue o terminal negativo (-) da bateria.
3. Segure sempre a lâmpada pela sua base em plástico, evite tocar no vidro.
4. Desligue o cabo de alimentação da parte de trás do farol.
o Depois de conduzir sob chuvaintensa ou depois de lavar o veículo, as ópticas dos faróis eas luzes de posição podem ficar embaciadas. Esta situação é provocada pela diferença entre atemperatura da lâmpada no inte- rior das ópticas e a temperatura exterior. Esta situação é idênticaà condensação que se forma no interior dos vidros das janelas do seu veículo quando está a chovere não significa que exista um problema com o veículo. Se a água entrar em contacto com o circuito eléctrico da lâmpada, leve o seu veículo a umconcessionário Hyundai autorizado para verificação.G270A02MC-GPT

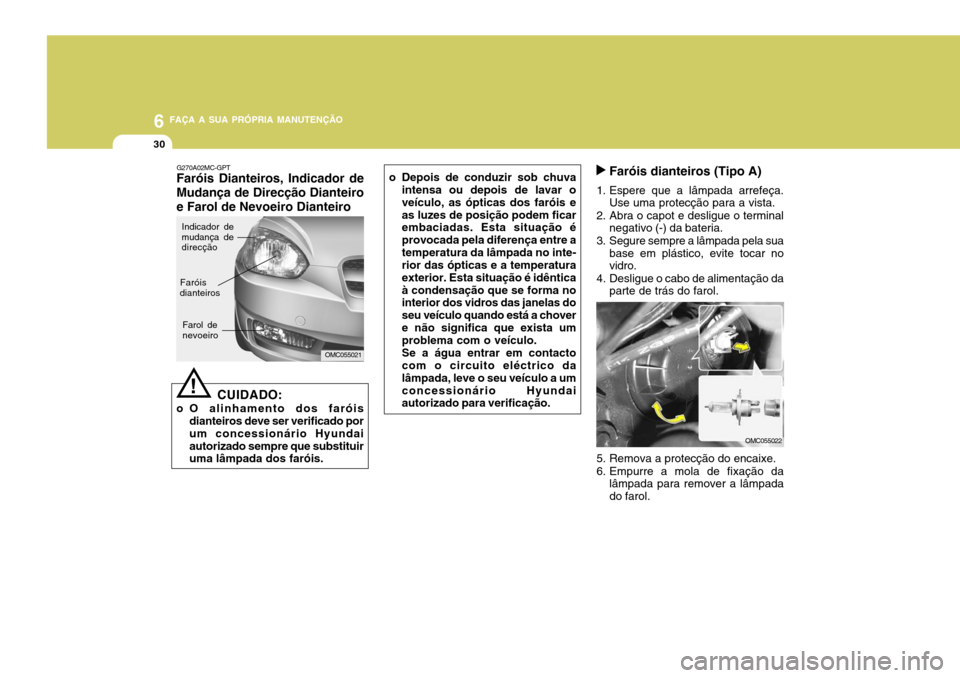

Faróis Dianteiros, Indicador de Mudança de Direcção Dianteiro e Farol de Nevoeiro Dianteiro
CUIDADO:
o O alinhamento dos faróis dianteiros deve ser verificado por um concessionário Hyundaiautorizado sempre que substituir uma lâmpada dos faróis.
!
OMC055021
Indicador de
mudança de direcção
Faróis
dianteiros
Farol denevoeiro

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
31
7. Remova a protecção da lâmpada de substituição e instale-a fazendo corresponder os ressaltos existente na base em plástico com os orifícios na base de encaixe do farol. Volte ainstalar a mola de fixação e a tampa de protecção. Volte a ligar o cabo de alimentação e o terminal dabateria.
8. Coloque a lâmpada fundida no
invólucro e respectiva caixa emcartão antes de a deitar fora.

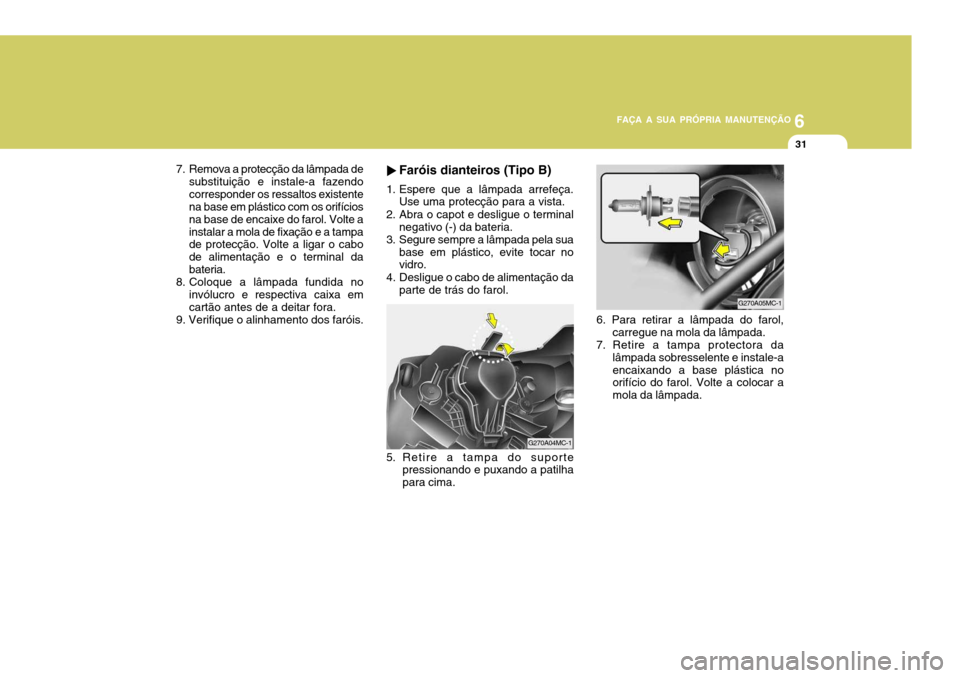

9. Verifique o alinhamento dos faróis. Faróis dianteiros (Tipo B)
1. Espere que a lâmpada arrefeça. Use uma protecção para a vista.
2. Abra o capot e desligue o terminal negativo (-) da bateria.
3. Segure sempre a lâmpada pela sua base em plástico, evite tocar no vidro.
4. Desligue o cabo de alimentação da parte de trás do farol.
G270A04MC-1
5. Retire a tampa do suporte pressionando e puxando a patilha para cima.
G270A05MC-1
6. Para retirar a lâmpada do farol, carregue na mola da lâmpada.
7. Retire a tampa protectora da lâmpada sobresselente e instale-a encaixando a base plástica no orifício do farol. Volte a colocar a mola da lâmpada.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
32
G270A03O
!AVISO:
o Quando retirar/substituir as lâmpadas de halogéneo, segure sempre no corpo metálico da lâmpada e não no vidro.
o As lâmpadas de Halogénio contêm gás a baixa pressão, ecom qualquer pancada podem explodir e projectar os pequenospedaços de vidro. Proteja sempre os olhos quando substituir uma lâmpada.Proteja a lâmpada da abrasivos,riscos ou liquidos, quando ligada.Acenda a lâmpada só quando estiver instalada no farol. Substitua o farol se estiver partidoou rachado. Mantenha as lâmpadas fora do alcance das crianças e deite fora as usadas,com cuidado.
10. Utilize a capa protectora e o cartão
para descartar a lâmpadasubstituída.
11. Verifique o alcance do farol.
G270A02MC-1
G270A03MC-1
8. Volte a colocar a tampa do suporte da lâmpada pressionando a patilha superior com a patilha inferior presa.
9. Volte a ligar o cabo de alimentação.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
33

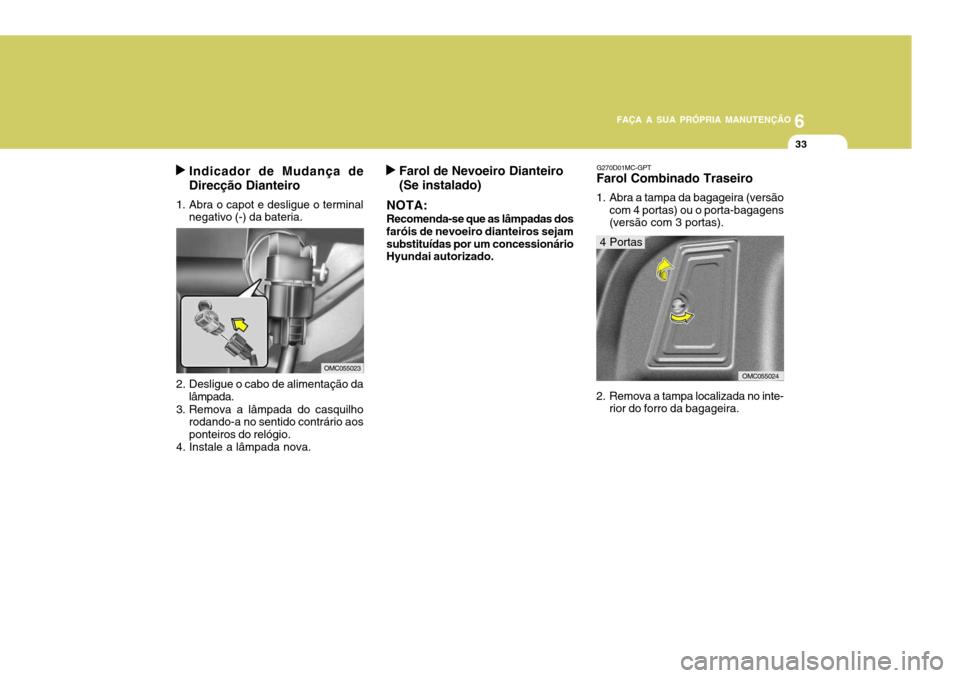

Indicador de Mudança de Direcção Dianteiro
1. Abra o capot e desligue o terminal negativo (-) da bateria.
2. Desligue o cabo de alimentação da lâmpada.
3. Remova a lâmpada do casquilho rodando-a no sentido contrário aos ponteiros do relógio.
4. Instale a lâmpada nova.
OMC055023
Farol de Nevoeiro Dianteiro (Se instalado)
NOTA: Recomenda-se que as lâmpadas dos
faróis de nevoeiro dianteiros sejam substituídas por um concessionário Hyundai autorizado.G270D01MC-GPT

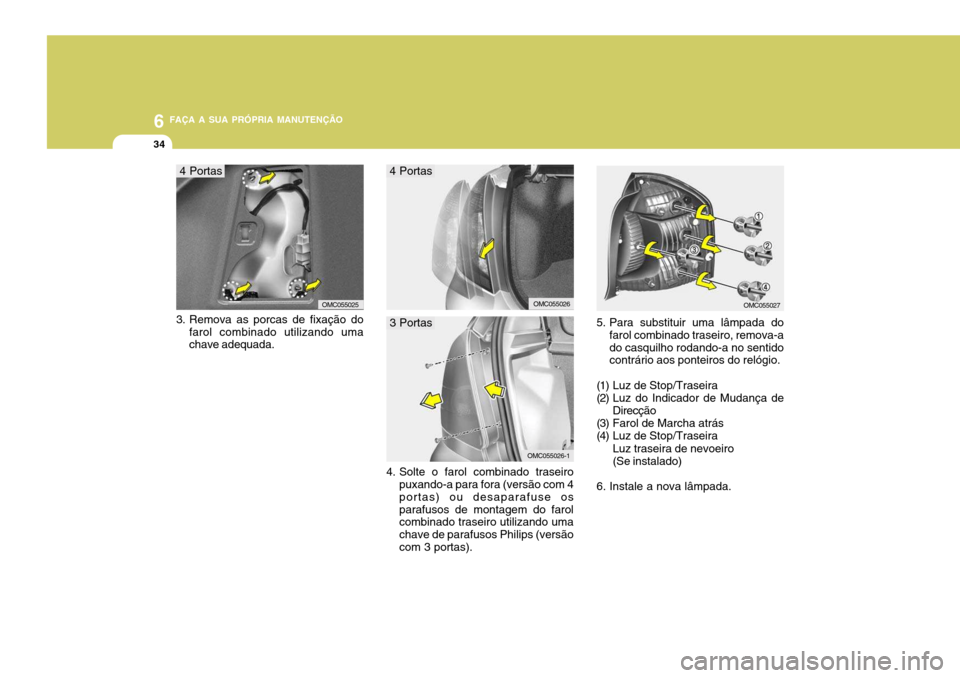

Farol Combinado Traseiro
1. Abra a tampa da bagageira (versão
com 4 portas) ou o porta-bagagens (versão com 3 portas).
OMC055024
2. Remova a tampa localizada no inte- rior do forro da bagageira.
4 Portas

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
34
OMC055026OMC055027
4. Solte o farol combinado traseiro puxando-a para fora (versão com 4 portas) ou desaparafuse osparafusos de montagem do farol combinado traseiro utilizando uma chave de parafusos Philips (versãocom 3 portas). 5. Para substituir uma lâmpada do
farol combinado traseiro, remova-ado casquilho rodando-a no sentido contrário aos ponteiros do relógio.
(1) Luz de Stop/Traseira
(2) Luz do Indicador de Mudança de Direcção
(3) Farol de Marcha atrás
(4) Luz de Stop/Traseira Luz traseira de nevoeiro(Se instalado)
6. Instale a nova lâmpada.
4 Portas
OMC055026-1
3 Portas
OMC055025
4 Portas
3. Remova as porcas de fixação do farol combinado utilizando uma chave adequada.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
35
HTB284
G270E01A-GPT

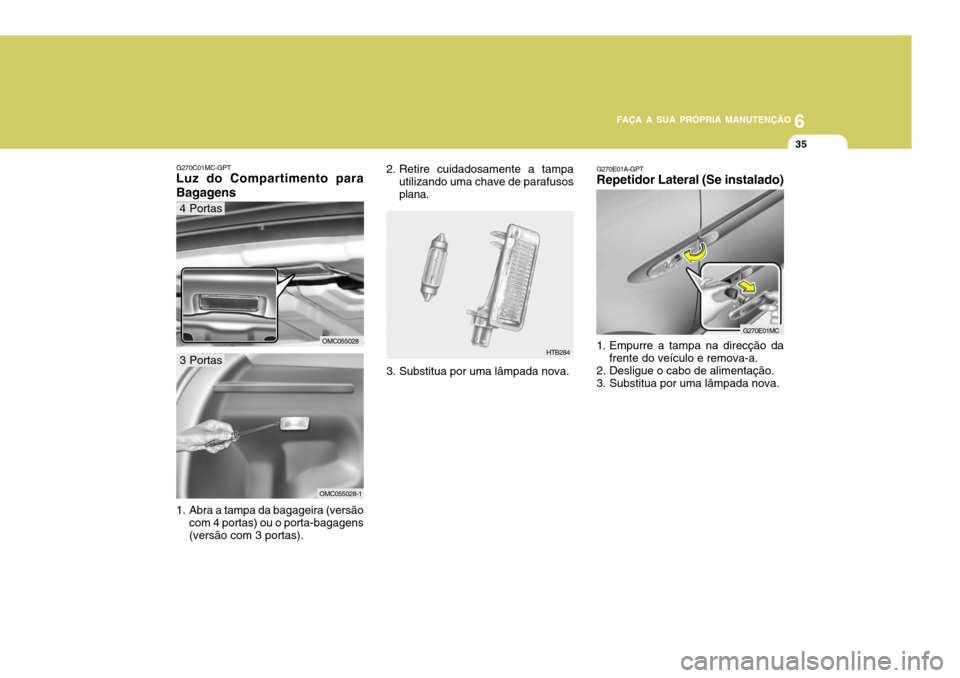

Repetidor Lateral (Se instalado)
1. Empurre a tampa na direcção da
frente do veículo e remova-a.
2. Desligue o cabo de alimentação.
3. Substitua por uma lâmpada nova.G270C01MC-GPT
Luz do Compartimento para Bagagens 2. Retire cuidadosamente a tampa
utilizando uma chave de parafusos plana.
G270E01MC
4 Portas
3 Portas
1. Abra a tampa da bagageira (versão com 4 portas) ou o porta-bagagens (versão com 3 portas). 3. Substitua por uma lâmpada nova.
OMC055028
OMC055028-1

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
36
G270G01MC-GPT
Luz para Leitura de Mapas (Se instalado)
1. Remova a tampa utilizando uma
chave de fendas.
2. Substitua por uma lâmpada nova.G275H01MC-GPT
Luz Interior
1. Remova a tampa utilizando uma chave de fendas.
2. Substitua por uma lâmpada nova.
OMC055029 OMC055030
