2008 YAMAHA XMAX 125 Manual de utilização (in Portuguese)

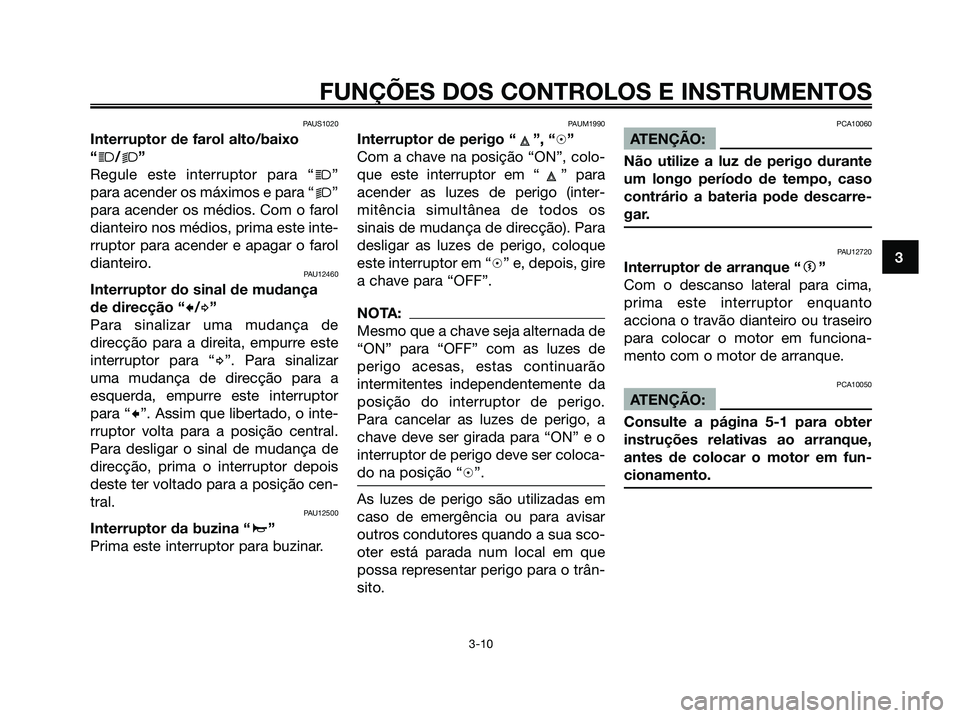

PAUS1020
Interruptor de farol alto/baixo
“
j/k”
Regule este interruptor para “
j”
para acender os máximos e para “
k”
para acender os médios. Com o farol
dianteiro nos médios, prima este inte-
rruptor para acender e apagar o farol
dianteiro.
PAU12460
Interruptor do sinal de mudança
de direcção “
c/d”
Para sinalizar uma mudança de
direcção para a direita, empurre este
interruptor para “
d”. Para sinalizar
uma mudança de direcção para a
esquerda, empurre este interruptor
para “
c”. Assim que libertado, o inte-
rruptor volta para a posição central.
Para desligar o sinal de mudança de
direcção, prima o interruptor depois
deste ter voltado para a posição cen-
tral.
PAU12500
Interruptor da buzina “a”
Prima este interruptor para buzinar.
PAUM1990
Interruptor de perigo “ ”, “h”
Com a chave na posição “ON”, colo-
que este interruptor em “ ” para
acender as luzes de perigo (inter-
mitência simultânea de todos os
sinais de mudança de direcção). Para
desligar as luzes de perigo, coloque
este interruptor em “h” e, depois, gire
a chave para “OFF”.
NOTA:
Mesmo que a chave seja alternada de
“ON” para “OFF” com as luzes de
perigo acesas, estas continuarão
intermitentes independentemente da
posição do interruptor de perigo.
Para cancelar as luzes de perigo, a
chave deve ser girada para “ON” e o
interruptor de perigo deve ser coloca-
do na posição “h”.
As luzes de perigo são utilizadas em
caso de emergência ou para avisar
outros condutores quando a sua sco-
oter está parada num local em que
possa representar perigo para o trân-
sito.
PCA10060
ATENÇÃO:
Não utilize a luz de perigo durante
um longo período de tempo, caso
contrário a bateria pode descarre-
gar.
PAU12720
Interruptor de arranque “g”
Com o descanso lateral para cima,
prima este interruptor enquanto
acciona o travão dianteiro ou traseiro
para colocar o motor em funciona-
mento com o motor de arranque.
PCA10050
ATENÇÃO:
Consulte a página 5-1 para obter
instruções relativas ao arranque,
antes de colocar o motor em fun-
cionamento.
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
1B9-F819D-P2.qxd 13/11/07 12:45 Página 25

PAU12900
Alavanca do travão dianteiro
1. Alavanca do travão dianteiro
A alavanca do travão dianteiro encon-
tra-se no punho direito do guiador.
Para accionar o travão dianteiro, puxe
esta alavanca em direcção ao punho
do guiador.
PAU12950
Alavanca do travão traseiro
1. Alavanca do travão traseiro
A alavanca do travão traseiro encon-
tra-se no punho esquerdo do guiador.
Para accionar o travão traseiro, puxe
esta alavanca em direcção ao punho
do guiador.
PAUT1382
Tampa do depósito de
combustível
Remoção da tampa do depósito
de combustível
Abra a tampa, puxando a alavanca
para cima.
1. Premir
1. Abra a tampa
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
1B9-F819D-P2.qxd 13/11/07 12:45 Página 26

Introduza a chave na fechadura da
tampa do depósito de combustível e
rode-a 1/4 de volta no sentido contrá-
rio ao dos ponteiros do relógio. A
fechadura abrir-se-á e a tampa do
depósito de combustível pode ser
removida.
1. Abra a tampa do depósito de combustível
NOTA:
Depois de retirar a tampa do depósi-
to de combustível, coloque-a no res-
pectivo suporte conforme ilustrado.
Instalação da tampa do depósito
de combustível
1. Introduza a tampa do depósito
de combustível na abertura exis-
tente no depósito com a chaveinserida na fechadura e as mar-
cas equivalentes alinhadas.
2. Rode a chave no sentido dos
ponteiros do relógio em direcção
à posição original e depois retire-
a.
1. Feche a tampa do depósito de combustível
NOTA:
A tampa do depósito de combustível
não poderá ser colocada a não ser
que a chave esteja na respectiva
fechadura. Para além disso, a chave
não pode ser removida se a tampa
não estiver devidamente colocada e
fechada.
3. Feche a tampa.
1. Feche a tampa
PWA10130
s s
ADVERTÊNCIA
Certifique-se de que a tampa do
depósito de combustível está devi-
damente instalada antes de condu-
zir o motociclo.
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
1B9-F819D-P2.qxd 13/11/07 12:45 Página 27

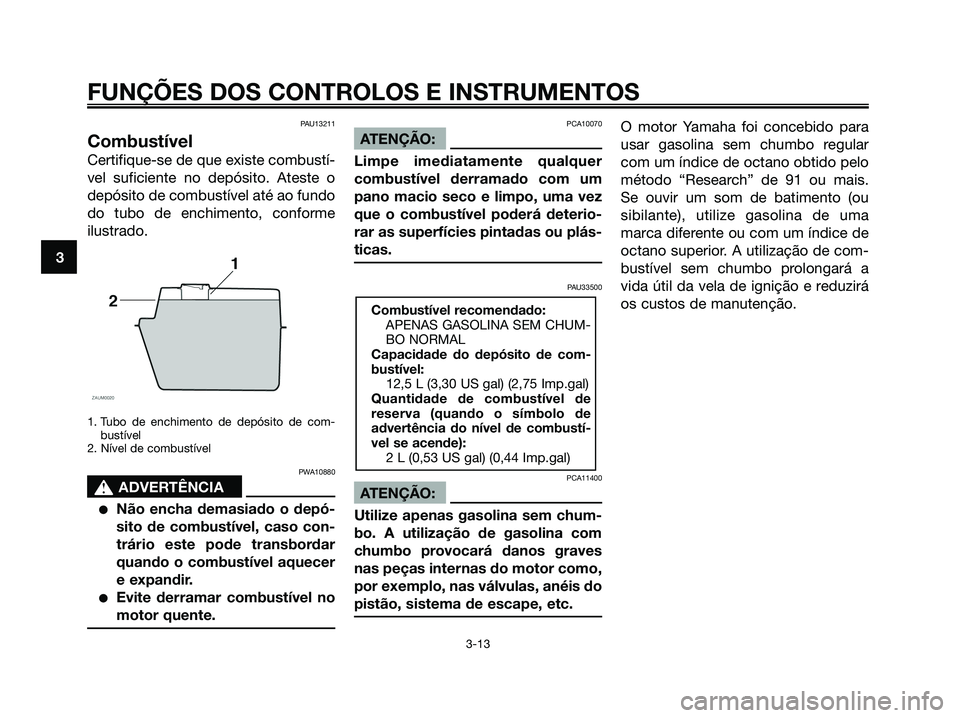

PAU13211
Combustível
Certifique-se de que existe combustí-
vel suficiente no depósito. Ateste o
depósito de combustível até ao fundo
do tubo de enchimento, conforme
ilustrado.
1. Tubo de enchimento de depósito de com-
bustível
2. Nível de combustível
PWA10880
s s
ADVERTÊNCIA
●Não encha demasiado o depó-
sito de combustível, caso con-
trário este pode transbordar
quando o combustível aquecer
e expandir.
●Evite derramar combustível no
motor quente.
PCA10070
ATENÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
PAU33500
PCA11400
ATENÇÃO:
Utilize apenas gasolina sem chum-
bo. A utilização de gasolina com
chumbo provocará danos graves
nas peças internas do motor como,
por exemplo, nas válvulas, anéis do
pistão, sistema de escape, etc.
O motor Yamaha foi concebido para
usar gasolina sem chumbo regular
com um índice de octano obtido pelo
método “Research” de 91 ou mais.
Se ouvir um som de batimento (ou
sibilante), utilize gasolina de uma
marca diferente ou com um índice de
octano superior. A utilização de com-
bustível sem chumbo prolongará a
vida útil da vela de ignição e reduzirá
os custos de manutenção.
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de com-
bustível:
12,5 L (3,30 US gal) (2,75 Imp.gal)
Quantidade de combustível de
reserva (quando o símbolo de
advertência do nível de combustí-
vel se acende):
2 L (0,53 US gal) (0,44 Imp.gal)
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
1B9-F819D-P2.qxd 13/11/07 12:45 Página 28

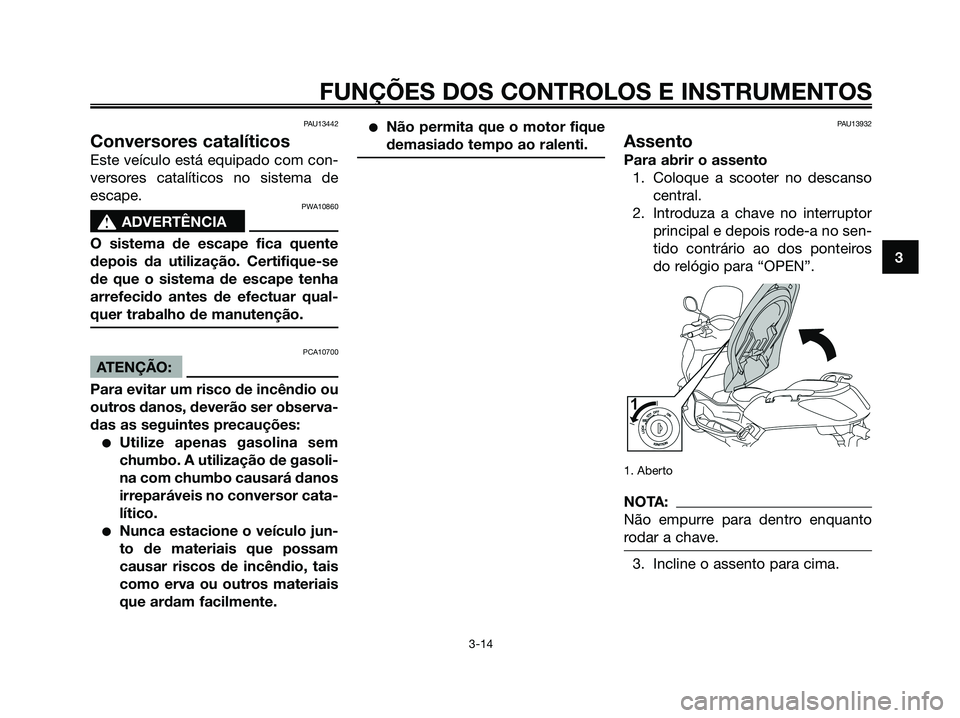

PAU13442
Conversores catalíticos
Este veículo está equipado com con-
versores catalíticos no sistema de
escape.
PWA10860
s s
ADVERTÊNCIA
O sistema de escape fica quente
depois da utilização. Certifique-se
de que o sistema de escape tenha
arrefecido antes de efectuar qual-
quer trabalho de manutenção.
PCA10700
ATENÇÃO:
Para evitar um risco de incêndio ou
outros danos, deverão ser observa-
das as seguintes precauções:
●Utilize apenas gasolina sem
chumbo. A utilização de gasoli-
na com chumbo causará danos
irreparáveis no conversor cata-
lítico.
●Nunca estacione o veículo jun-
to de materiais que possam
causar riscos de incêndio, tais
como erva ou outros materiais
que ardam facilmente.
●Não permita que o motor fique
demasiado tempo ao ralenti.PAU13932
Assento
Para abrir o assento
1. Coloque a scooter no descanso
central.
2. Introduza a chave no interruptor
principal e depois rode-a no sen-
tido contrário ao dos ponteiros
do relógio para “OPEN”.
1. Aberto
NOTA:
Não empurre para dentro enquanto
rodar a chave.
3. Incline o assento para cima.
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
1B9-F819D-P2.qxd 13/11/07 12:45 Página 29

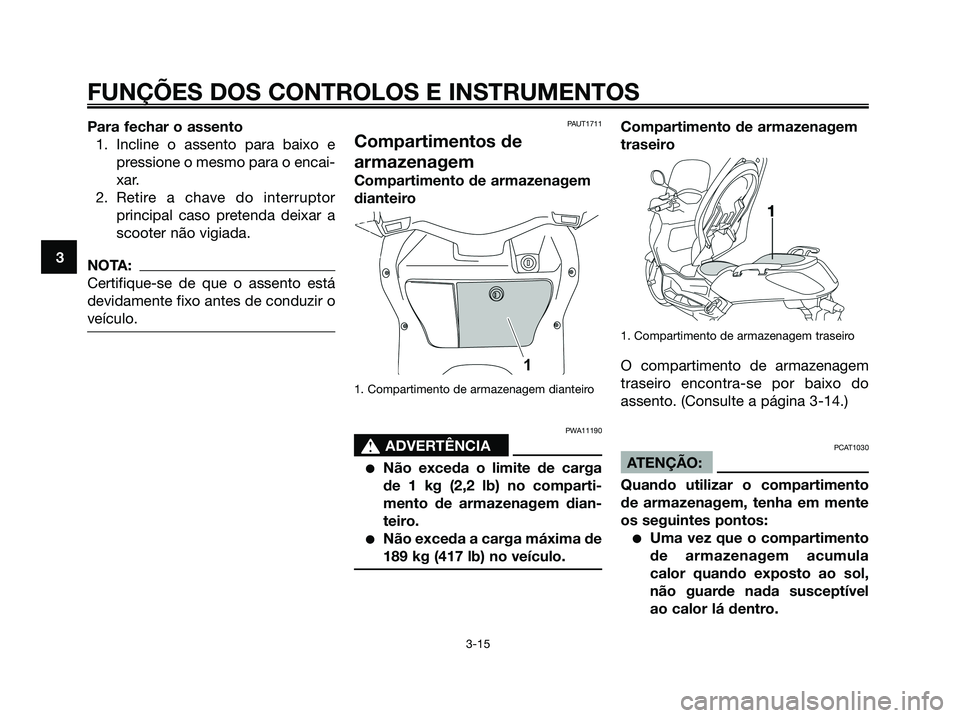

Para fechar o assento
1. Incline o assento para baixo e
pressione o mesmo para o encai-
xar.
2. Retire a chave do interruptor
principal caso pretenda deixar a
scooter não vigiada.
NOTA:
Certifique-se de que o assento está
devidamente fixo antes de conduzir o
veículo.
PAUT1711
Compartimentos de
armazenagem
Compartimento de armazenagem
dianteiro
1. Compartimento de armazenagem dianteiro
PWA11190
s s
ADVERTÊNCIA
●Não exceda o limite de carga
de 1 kg (2,2 lb) no comparti-
mento de armazenagem dian-
teiro.
●Não exceda a carga máxima de
189 kg (417 lb) no veículo.
Compartimento de armazenagem
traseiro
1. Compartimento de armazenagem traseiro
O compartimento de armazenagem
traseiro encontra-se por baixo do
assento. (Consulte a página 3-14.)
PCAT1030
ATENÇÃO:
Quando utilizar o compartimento
de armazenagem, tenha em mente
os seguintes pontos:
●Uma vez que o compartimento
de armazenagem acumula
calor quando exposto ao sol,
não guarde nada susceptível
ao calor lá dentro.
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
1B9-F819D-P2.qxd 13/11/07 12:45 Página 30

●Para evitar que a humidade se
espalhe no compartimento de
armazenagem, coloque os
itens molhados em sacos de
plástico antes de os colocar no
compartimento.
●Uma vez que o compartimento
de armazenagem pode ficar
molhado quando estiver a lavar
a scooter, guarde os itens que
se encontram no comparti-
mento de armazenagem em
sacos de plástico.
●Não guarde nada valioso ou
quebrível no compartimento de
armazenagem.
PWAT1050
s s
ADVERTÊNCIA
●Não exceda o limite de carga
de 5 kg (11 lb) no comparti-
mento de armazenagem trasei-
ro.
●Não exceda a carga máxima de
189 kg (417 lb) no veículo.
PAU14541
Compartimento de
armazenagem dianteiro
Abertura do compartimento de
armazenagem
1. Fecho
Introduza a chave na fechadura,
rode-a no sentido dos ponteiros do
relógio e depois pressione-a para
abrir a tampa do compartimento de
armazenagem.
1. Compartimento de armazenagem dianteiro
Fecho do compartimento de
armazenagem
Empurre a tampa do compartimento
de armazenagem para a posição ori-
ginal e depois retire a chave.
PWA10961
s s
ADVERTÊNCIA
●Não exceda o limite de carga
de 1 kg (2,2 lb) no comparti-
mento de armazenagem.
●Não exceda a carga máxima de
189 kg (417 lb) no veículo.
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3
3-16
1B9-F819D-P2.qxd 13/11/07 12:45 Página 31

PAUT1060
Compartimento de
armazenagem traseiro
1. Compartimento de armazenagem traseiro
Existe um compartimento de armaze-
nagem por baixo do assento.
PWA10960
s s
ADVERTÊNCIA
●Não exceda o limite de carga
de 5 kg (11 lb) no comparti-
mento de armazenagem.
●Não exceda a carga máxima de
189 kg (417 lb) no veículo.
PCA10080
ATENÇÃO:
Mantenha os seguintes pontos em
mente quando utilizar o comparti-
mento de armazenagem.
●Uma vez que o compartimento
de armazenagem acumula
calor quando exposto ao sol,
não guarde dentro dele nada
que seja susceptível ao calor.
●Para evitar que a humidade se
espalhe através do comparti-
mento de armazenagem, guar-
de os artigos molhados em
sacos de plástico antes de os
guardar no compartimento.
●Uma vez que o compartimento
de armazenagem pode ficar
molhado quando a scooter
está a ser lavada, coloque os
artigos que pretende guardar
no compartimento em sacos
de plástico.
●Não guarde nada valioso ou
quebrável no compartimento
de armazenagem.
Para guardar dois capacetes no com-
partimento de armazenagem, colo-
que os capacetes conforme ilustrado.
NOTA:
●Alguns capacetes não podem ser
guardados no compartimento de
armazenagem, devido ao seu
tamanho ou formato.
●Não abandone a scooter com o
assento aberto.
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
1B9-F819D-P2.qxd 13/11/07 12:45 Página 32
