2008 YAMAHA XMAX 125 Manual de utilização (in Portuguese)

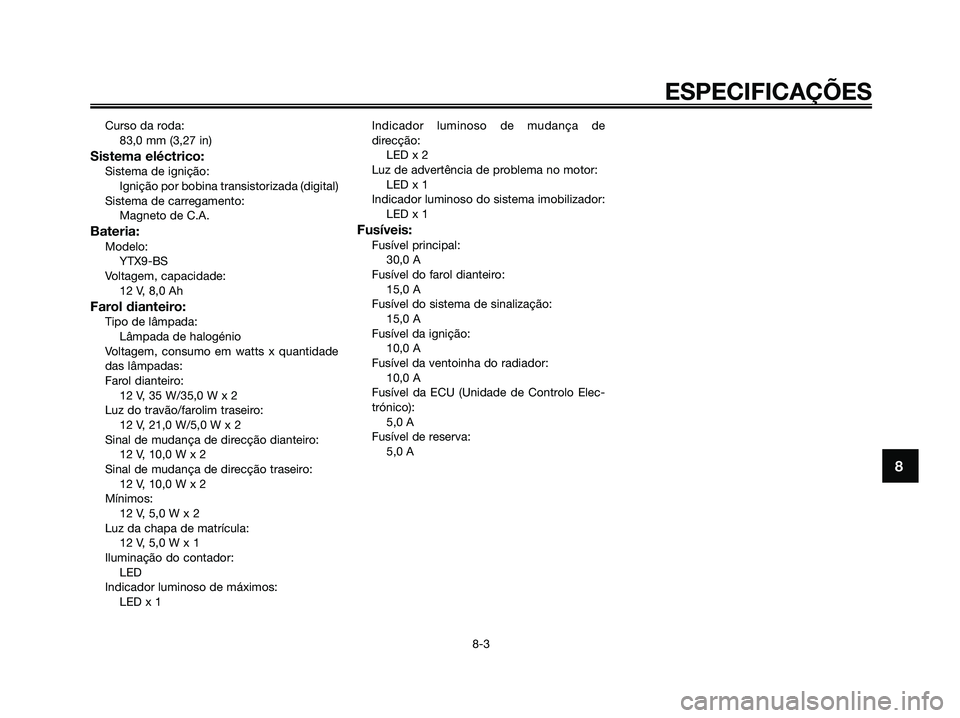

Curso da roda:
83,0 mm (3,27 in)
Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.
Bateria:Modelo:
YTX9-BS
Voltagem, capacidade:
12 V, 8,0 Ah
Farol dianteiro:Tipo de lâmpada:
Lâmpada de halogénio
Voltagem, consumo em watts x quantidade
das lâmpadas:
Farol dianteiro:
12 V, 35 W/35,0 W x 2
Luz do travão/farolim traseiro:
12 V, 21,0 W/5,0 W x 2
Sinal de mudança de direcção dianteiro:
12 V, 10,0 W x 2
Sinal de mudança de direcção traseiro:
12 V, 10,0 W x 2
Mínimos:
12 V, 5,0 W x 2
Luz da chapa de matrícula:
12 V, 5,0 W x 1
Iluminação do contador:
LED
Indicador luminoso de máximos:
LED x 1Indicador luminoso de mudança de
direcção:
LED x 2
Luz de advertência de problema no motor:
LED x 1
Indicador luminoso do sistema imobilizador:
LED x 1
Fusíveis:Fusível principal:
30,0 A
Fusível do farol dianteiro:
15,0 A
Fusível do sistema de sinalização:
15,0 A
Fusível da ignição:
10,0 A
Fusível da ventoinha do radiador:
10,0 A
Fusível da ECU (Unidade de Controlo Elec-
trónico):
5,0 A
Fusível de reserva:
5,0 A
ESPECIFICAÇÕES
8-3
8
1B9-F819D-P2.qxd 13/11/07 12:45 Página 89

PAU26351
Números de identificação
Registe o número de identificação da
chave, o número de identificação do
veículo e a informação da etiqueta do
modelo nos espaços fornecidos a
seguir, para que sirvam de auxiliares
sempre que encomende peças
sobresselentes a um concessionário
Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
1. Número de identificação da chave
2. Chave de reconfiguração do código
(vermelha)
3. Chaves standard (pretas)
O número de identificação da chave
está gravado na respectiva etiqueta.
Registe este número no espaço for-
necido para esse efeito neste manual
e utilize-o como referência, para
quando encomendar uma nova cha-
ve.
PAU26410
Número de identificação do
veículo
1. Número de identificação do veículo
O número de identificação do veículo
está gravado no chassis.
NOTA:
O número de identificação do veículo
é utilizado para identificar o seu veí-
culo e pode ser utilizado para registá-
lo na direcção-geral de viação da sua
área.
INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
1B9-F819D-P2.qxd 13/11/07 12:45 Página 90

PAU26490

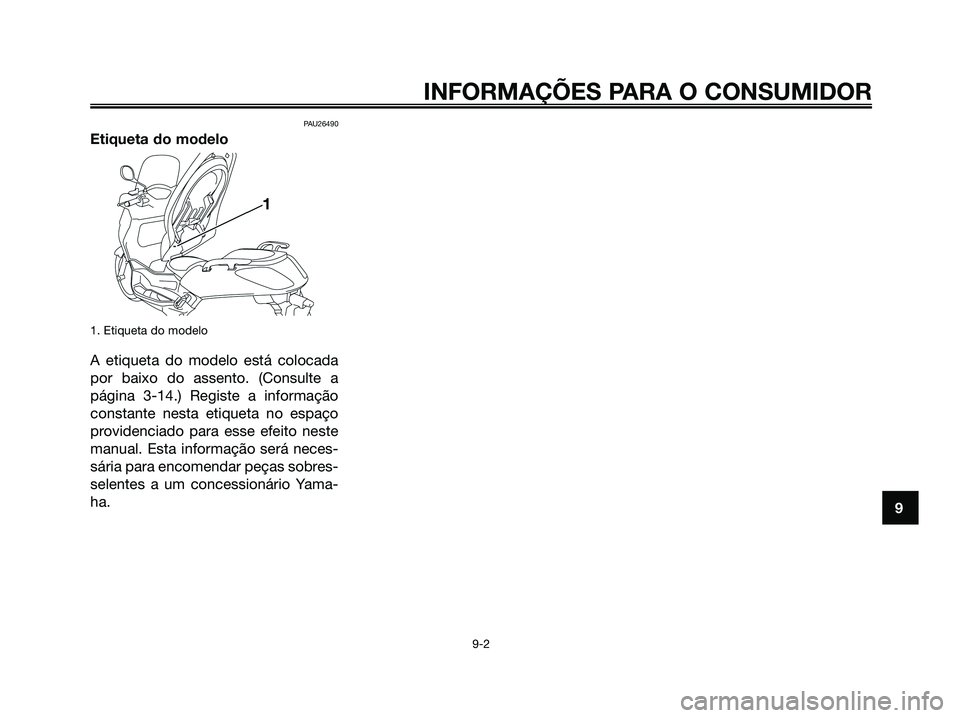

Etiqueta do modelo
1. Etiqueta do modelo
A etiqueta do modelo está colocada
por baixo do assento. (Consulte a
página 3-14.) Registe a informação
constante nesta etiqueta no espaço
providenciado para esse efeito neste
manual. Esta informação será neces-
sária para encomendar peças sobres-
selentes a um concessionário Yama-
ha.
INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
1B9-F819D-P2.qxd 13/11/07 12:45 Página 91

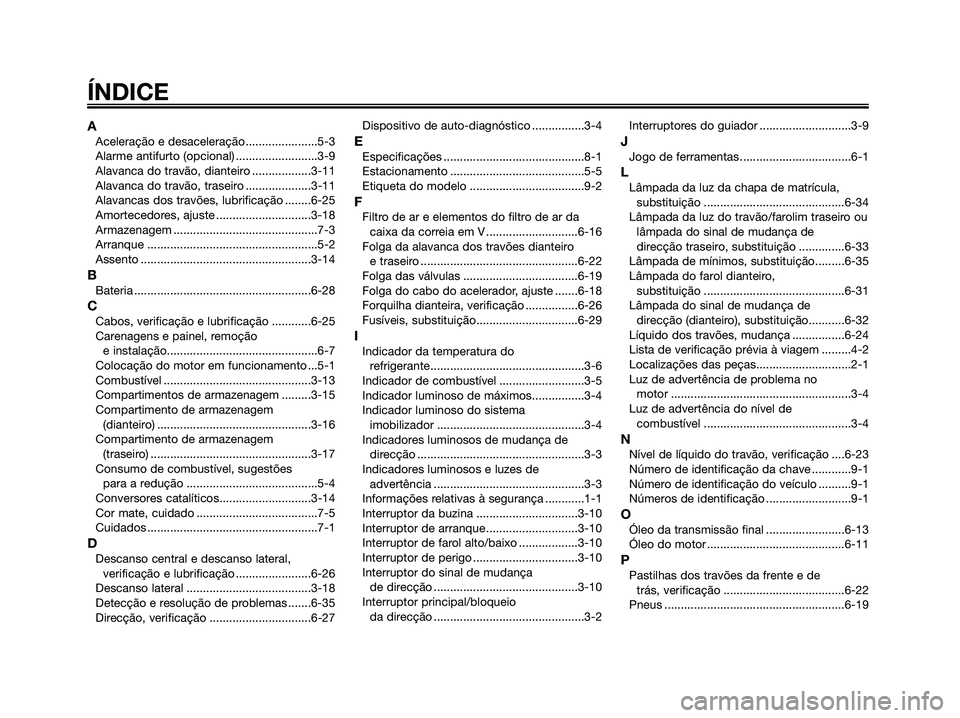

ÍNDICE
AAceleração e desaceleração......................5-3
Alarme antifurto (opcional) .........................3-9
Alavanca do travão, dianteiro ..................3-11
Alavanca do travão, traseiro ....................3-11
Alavancas dos travões, lubrificação ........6-25
Amortecedores, ajuste .............................3-18
Armazenagem ............................................7-3
Arranque ....................................................5-2
Assento ....................................................3-14
BBateria ......................................................6-28
CCabos, verificação e lubrificação ............6-25
Carenagens e painel, remoção
e instalação..............................................6-7
Colocação do motor em funcionamento ...5-1
Combustível .............................................3-13
Compartimentos de armazenagem .........3-15
Compartimento de armazenagem
(dianteiro) ...............................................3-16
Compartimento de armazenagem
(traseiro) .................................................3-17
Consumo de combustível, sugestões
para a redução ........................................5-4
Conversores catalíticos............................3-14
Cor mate, cuidado .....................................7-5
Cuidados ....................................................7-1
DDescanso central e descanso lateral,
verificação e lubrificação .......................6-26
Descanso lateral ......................................3-18
Detecção e resolução de problemas .......6-35
Direcção, verificação ...............................6-27Dispositivo de auto-diagnóstico ................3-4
EEspecificações ...........................................8-1
Estacionamento .........................................5-5
Etiqueta do modelo ...................................9-2
FFiltro de ar e elementos do filtro de ar da
caixa da correia em V ............................6-16
Folga da alavanca dos travões dianteiro
e traseiro ................................................6-22
Folga das válvulas ...................................6-19
Folga do cabo do acelerador, ajuste .......6-18
Forquilha dianteira, verificação ................6-26
Fusíveis, substituição...............................6-29
I
Indicador da temperatura do
refrigerante...............................................3-6
Indicador de combustível ..........................3-5
Indicador luminoso de máximos................3-4
Indicador luminoso do sistema
imobilizador .............................................3-4
Indicadores luminosos de mudança de
direcção ...................................................3-3
Indicadores luminosos e luzes de
advertência ..............................................3-3
Informações relativas à segurança ............1-1
Interruptor da buzina ...............................3-10
Interruptor de arranque ............................3-10
Interruptor de farol alto/baixo ..................3-10
Interruptor de perigo ................................3-10
Interruptor do sinal de mudança
de direcção ............................................3-10
Interruptor principal/bloqueio
da direcção ..............................................3-2Interruptores do guiador ............................3-9
JJogo de ferramentas ..................................6-1
LLâmpada da luz da chapa de matrícula,
substituição ...........................................6-34
Lâmpada da luz do travão/farolim traseiro ou
lâmpada do sinal de mudança de
direcção traseiro, substituição ..............6-33
Lâmpada de mínimos, substituição.........6-35
Lâmpada do farol dianteiro,
substituição ...........................................6-31
Lâmpada do sinal de mudança de
direcção (dianteiro), substituição...........6-32
Líquido dos travões, mudança ................6-24
Lista de verificação prévia à viagem .........4-2
Localizações das peças.............................2-1
Luz de advertência de problema no
motor .......................................................3-4
Luz de advertência do nível de
combustível .............................................3-4
NNível de líquido do travão, verificação ....6-23
Número de identificação da chave ............9-1
Número de identificação do veículo ..........9-1
Números de identificação ..........................9-1
OÓleo da transmissão final ........................6-13
Óleo do motor ..........................................6-11
PPastilhas dos travões da frente e de
trás, verificação .....................................6-22
Pneus .......................................................6-19
1B9-F819D-P2.qxd 13/11/07 12:45 Página 92

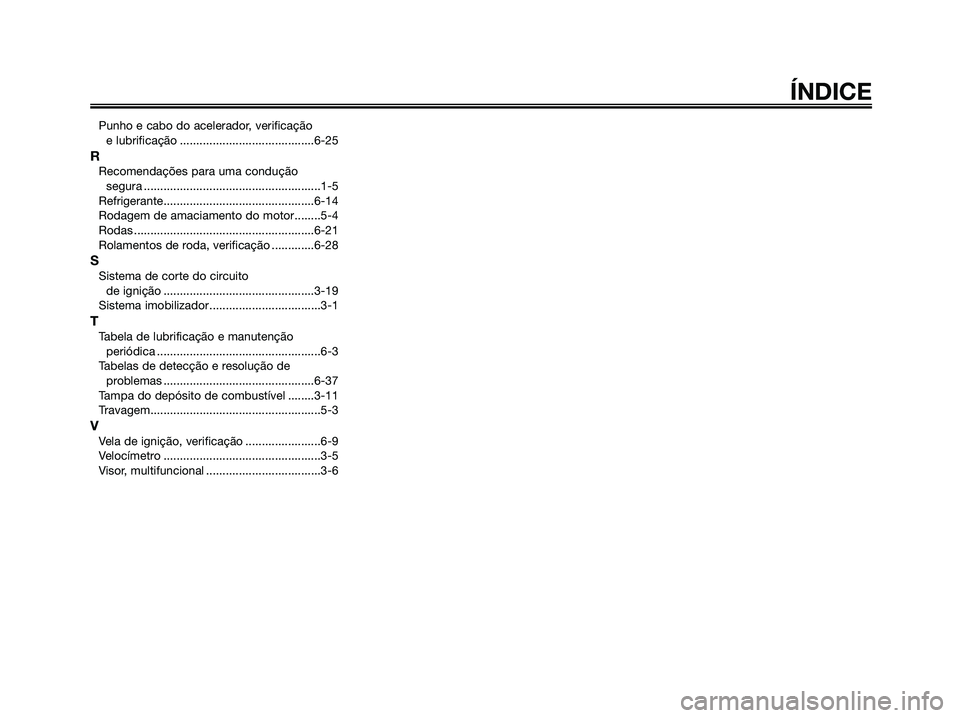

ÍNDICE
Punho e cabo do acelerador, verificação
e lubrificação .........................................6-25
RRecomendações para uma condução
segura ......................................................1-5
Refrigerante..............................................6-14
Rodagem de amaciamento do motor........5-4
Rodas .......................................................6-21
Rolamentos de roda, verificação .............6-28
SSistema de corte do circuito
de ignição ..............................................3-19
Sistema imobilizador..................................3-1
TTabela de lubrificação e manutenção
periódica ..................................................6-3
Tabelas de detecção e resolução de
problemas ..............................................6-37
Tampa do depósito de combustível ........3-11
Travagem....................................................5-3
VVela de ignição, verificação .......................6-9
Velocímetro ................................................3-5
Visor, multifuncional ...................................3-6
1B9-F819D-P2.qxd 13/11/07 12:45 Página 93

1B9-F819D-P2.qxd 13/11/07 12:45 Página 94

1B9-F819D-P2.qxd 13/11/07 12:45 Página 95

DESCRIPCION
YAMAHA MOTOR ESPAÑA, S.A.
PRINTED IN NEEDERLAND
2007.11
(P)
