2008 YAMAHA MAJESTY 125 Manuale de Empleo (in Spanish)

6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4

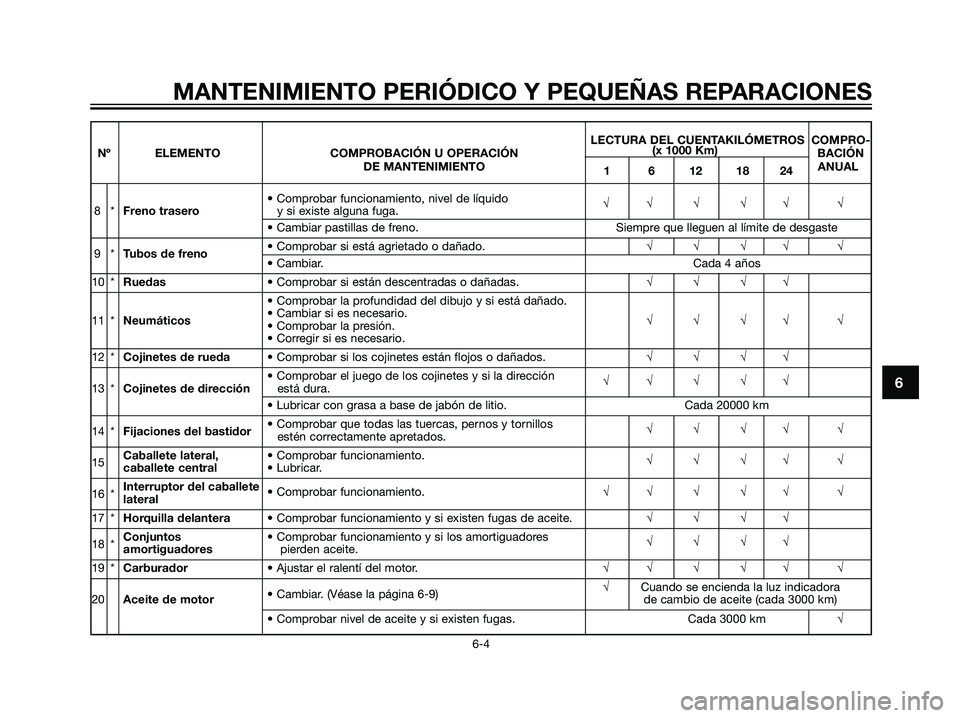

LECTURA DEL CUENTAKILÓMETROS COMPRO-
Nº ELEMENTO COMPROBACIÓN U OPERACIÓN (x 1000 Km)
BACIÓN
DE MANTENIMIENTO
1 6 12 18 24ANUAL
• Comprobar funcionamiento, nivel de líquido
8*Freno traseroy si existe alguna fuga.√√ √ √√ √
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
9*Tubos de freno• Comprobar si está agrietado o dañado.√√√√ √• Cambiar. Cada 4 años
10 *Ruedas• Comprobar si están descentradas o dañadas.√√√√
• Comprobar la profundidad del dibujo y si está dañado.
11 *Neumáticos• Cambiar si es necesario.
√√√√ √
• Comprobar la presión.
• Corregir si es necesario.
12 *Cojinetes de rueda• Comprobar si los cojinetes están flojos o dañados.√√√√
• Comprobar el juego de los cojinetes y si la dirección
13 *Cojinetes de direcciónestá dura.√√ √ √√
• Lubricar con grasa a base de jabón de litio. Cada 20000 km
14 *Fijaciones del bastidor• Comprobar que todas las tuercas, pernos y tornillos
estén correctamente apretados.√√√√ √
15Caballete lateral, • Comprobar funcionamiento.
caballete central• Lubricar.√√√√ √
16 *Interruptor del caballete
lateral• Comprobar funcionamiento.√√ √ √√ √
17 *Horquilla delantera• Comprobar funcionamiento y si existen fugas de aceite.√√√√
18 *Conjuntos • Comprobar funcionamiento y si los amortiguadores
amortiguadorespierden aceite.√√√√
19 *Carburador• Ajustar el ralentí del motor.√√ √ √√ √
• Cambiar. (Véase la página 6-9)√Cuando se encienda la luz indicadora
20Aceite de motorde cambio de aceite (cada 3000 km)
• Comprobar nivel de aceite y si existen fugas. Cada 3000 km√
5D8-F8199-S0.qxd 1/6/07 16:21 Página 41

6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES

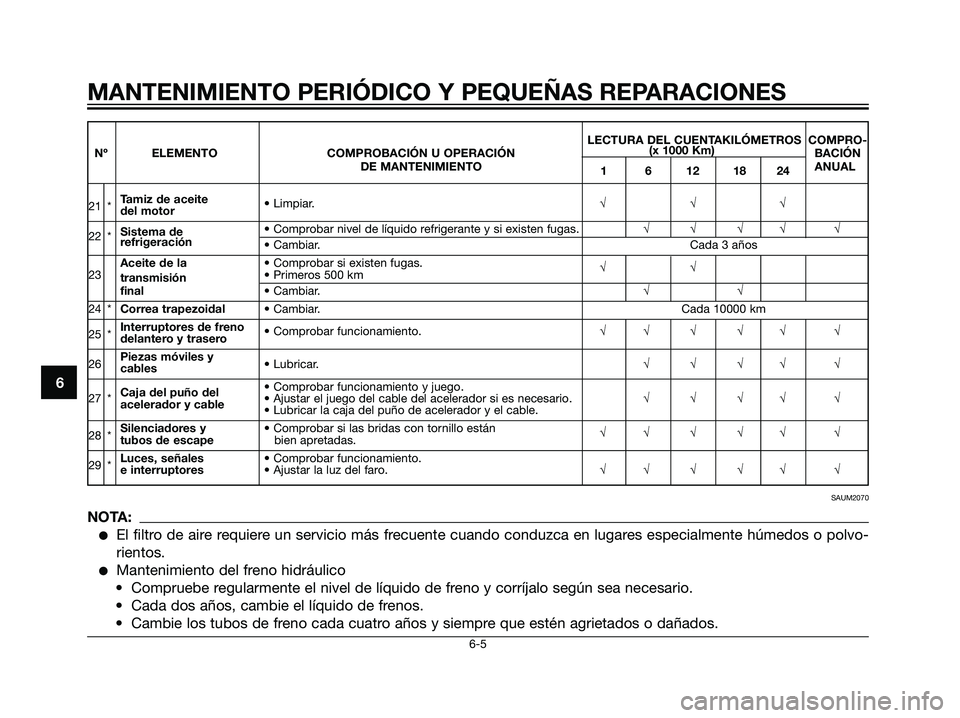

LECTURA DEL CUENTAKILÓMETROS COMPRO-
Nº ELEMENTO COMPROBACIÓN U OPERACIÓN (x 1000 Km)
BACIÓN
DE MANTENIMIENTO
1 6 12 18 24ANUAL
21 *Tamiz de aceite
del motor• Limpiar.√√√
22 *Sistema de• Comprobar nivel de líquido refrigerante y si existen fugas.√√√√ √refrigeración
• Cambiar. Cada 3 años
Aceite de la • Comprobar si existen fugas.
23
transmisión• Primeros 500 km√√
final• Cambiar.√√
24 *Correa trapezoidal• Cambiar. Cada 10000 km
25 *Interruptores de freno
delantero y trasero• Comprobar funcionamiento.√√ √ √√ √
26Piezas móviles y
• Lubricar.√√√√ √
cables
Caja del puño del • Comprobar funcionamiento y juego.
27 * • Ajustar el juego del cable del acelerador si es necesario.√√√√ √
acelerador y cable
• Lubricar la caja del puño de acelerador y el cable.
28 *Silenciadores y • Comprobar si las bridas con tornillo están
tubos de escapebien apretadas.√√ √ √√ √
29 *Luces, señales• Comprobar funcionamiento.
e interruptores• Ajustar la luz del faro.√√ √ √√ √
SAUM2070
NOTA:
El filtro de aire requiere un servicio más frecuente cuando conduzca en lugares especialmente húmedos o polvo-
rientos.
Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años, cambie el líquido de frenos.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
6-5
5D8-F8199-S0.qxd 1/6/07 16:21 Página 42

SAU18771
Desmontaje y montaje de los
paneles
1. Panel A
2. Panel B
Los paneles que se muestran deben
desmontarse para poder realizar
algunas de las operaciones de man-
tenimiento que se describen en este
capítulo. Consulte este apartado
cada vez que necesite desmontar y
montar un panel.
SAU19210
Panel A
1. Panel A
Para desmontar el panel
Quite los tornillos y seguidamente
desmonte el panel.
1. Tornillo
Para montar el panel
Coloque el panel en su posición origi-
nal y apriete los tornillos.
Panel B
1. Panel B
Para desmontar el panel
Quite el tornillo y seguidamente des-
monte el panel.
1. Tornillo
1
1
1
11
2
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
5D8-F8199-S0.qxd 1/6/07 16:21 Página 43

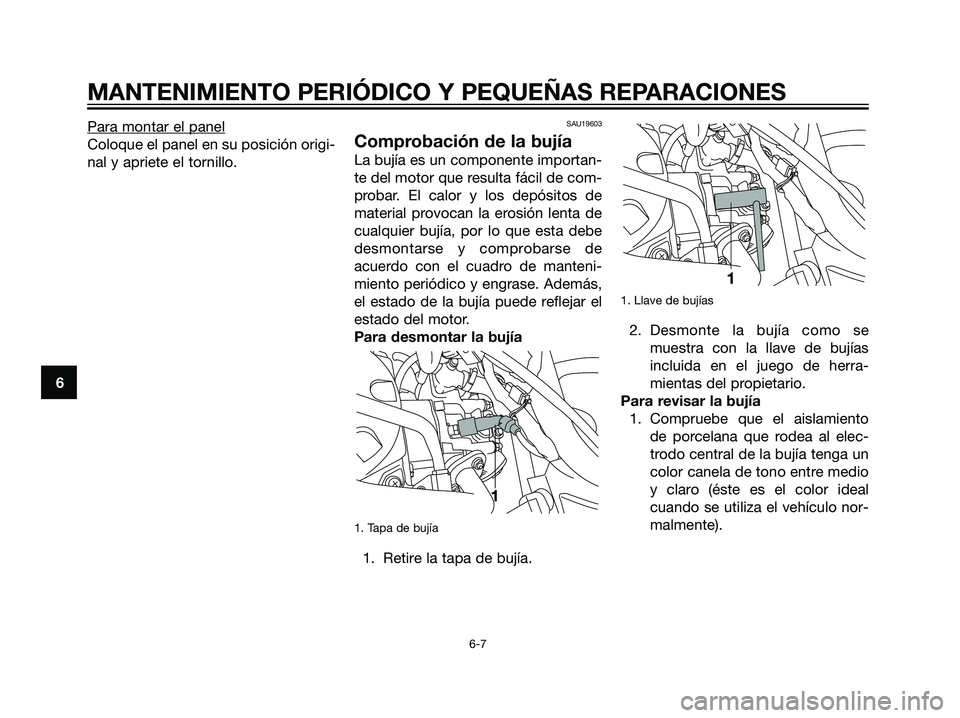

Para montar el panel
Coloque el panel en su posición origi-
nal y apriete el tornillo.
SAU19603
Comprobación de la bujía
La bujía es un componente importan-
te del motor que resulta fácil de com-
probar. El calor y los depósitos de
material provocan la erosión lenta de
cualquier bujía, por lo que esta debe
desmontarse y comprobarse de
acuerdo con el cuadro de manteni-
miento periódico y engrase. Además,
el estado de la bujía puede reflejar el
estado del motor.
Para desmontar la bujía
1. Tapa de bujía
1. Retire la tapa de bujía.
1. Llave de bujías
2. Desmonte la bujía como se
muestra con la llave de bujías
incluida en el juego de herra-
mientas del propietario.
Para revisar la bujía
1. Compruebe que el aislamiento
de porcelana que rodea al elec-
trodo central de la bujía tenga un
color canela de tono entre medio
y claro (éste es el color ideal
cuando se utiliza el vehículo nor-
malmente).
1
1
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
5D8-F8199-S0.qxd 1/6/07 16:21 Página 44

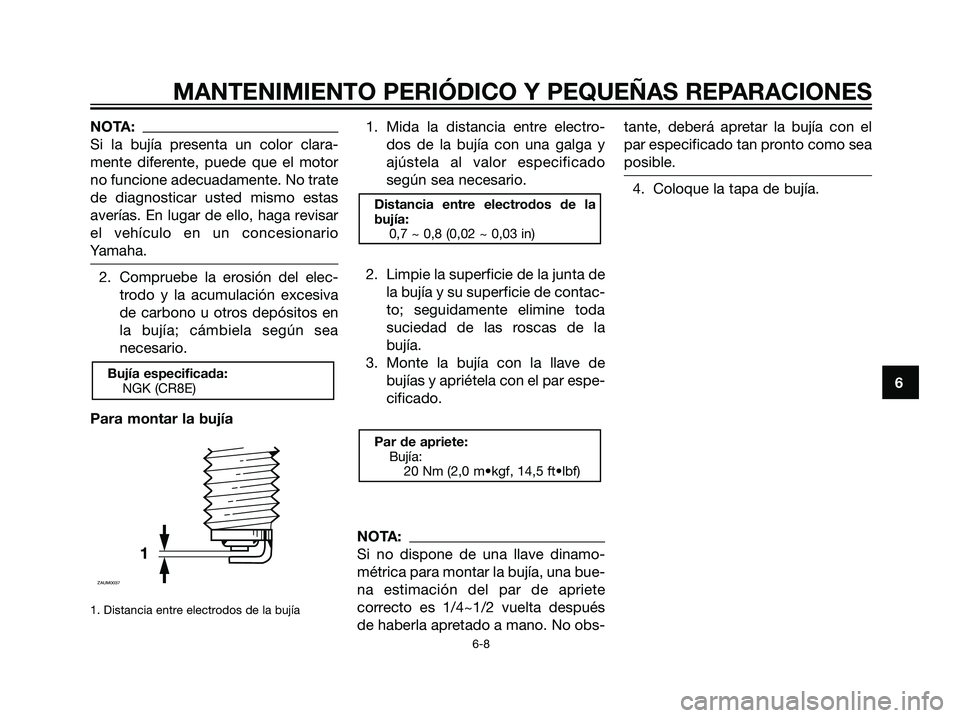

NOTA:
Si la bujía presenta un color clara-
mente diferente, puede que el motor
no funcione adecuadamente. No trate
de diagnosticar usted mismo estas
averías. En lugar de ello, haga revisar
el vehículo en un concesionario
Yamaha.
2. Compruebe la erosión del elec-
trodo y la acumulación excesiva
de carbono u otros depósitos en
la bujía; cámbiela según sea
necesario.
Para montar la bujía
1. Distancia entre electrodos de la bujía
1. Mida la distancia entre electro-
dos de la bujía con una galga y
ajústela al valor especificado
según sea necesario.
2. Limpie la superficie de la junta de
la bujía y su superficie de contac-
to; seguidamente elimine toda
suciedad de las roscas de la
bujía.
3. Monte la bujía con la llave de
bujías y apriétela con el par espe-
cificado.
NOTA:
Si no dispone de una llave dinamo-
métrica para montar la bujía, una bue-
na estimación del par de apriete
correcto es 1/4~1/2 vuelta después
de haberla apretado a mano. No obs-tante, deberá apretar la bujía con el
par especificado tan pronto como sea
posible.
4. Coloque la tapa de bujía.
Par de apriete:
Bujía:
20 Nm (2,0 m•kgf, 14,5 ft•lbf)
Distancia entre electrodos de la
bujía:
0,7 ~ 0,8 (0,02 ~ 0,03 in)
1
ZAUM0037
Bujía especificada:
NGK (CR8E)6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
5D8-F8199-S0.qxd 1/6/07 16:21 Página 45

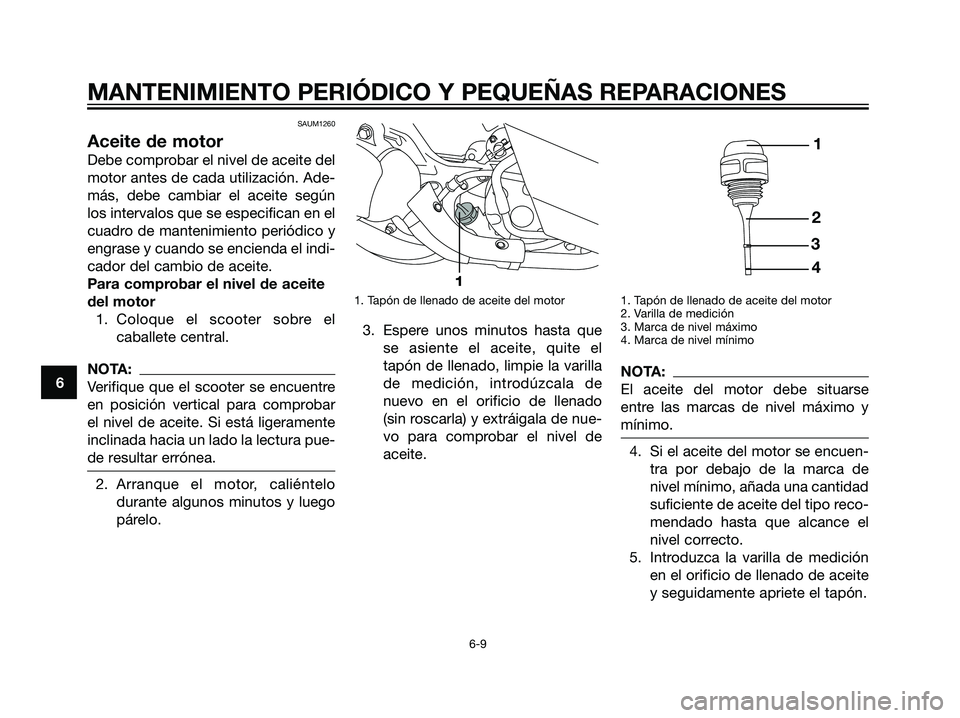

SAUM1260
Aceite de motor
Debe comprobar el nivel de aceite del
motor antes de cada utilización. Ade-
más, debe cambiar el aceite según
los intervalos que se especifican en el
cuadro de mantenimiento periódico y
engrase y cuando se encienda el indi-
cador del cambio de aceite.
Para comprobar el nivel de aceite
del motor
1. Coloque el scooter sobre el
caballete central.
NOTA:
Verifique que el scooter se encuentre
en posición vertical para comprobar
el nivel de aceite. Si está ligeramente
inclinada hacia un lado la lectura pue-
de resultar errónea.
2. Arranque el motor, caliéntelo
durante algunos minutos y luego
párelo.
1. Tapón de llenado de aceite del motor
3. Espere unos minutos hasta que
se asiente el aceite, quite el
tapón de llenado, limpie la varilla
de medición, introdúzcala de
nuevo en el orificio de llenado
(sin roscarla) y extráigala de nue-
vo para comprobar el nivel de
aceite.
1. Tapón de llenado de aceite del motor
2. Varilla de medición
3. Marca de nivel máximo
4. Marca de nivel mínimo
NOTA:
El aceite del motor debe situarse
entre las marcas de nivel máximo y
mínimo.
4. Si el aceite del motor se encuen-
tra por debajo de la marca de
nivel mínimo, añada una cantidad
suficiente de aceite del tipo reco-
mendado hasta que alcance el
nivel correcto.
5. Introduzca la varilla de medición
en el orificio de llenado de aceite
y seguidamente apriete el tapón.
1
2
3
4
1
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
5D8-F8199-S0.qxd 1/6/07 16:21 Página 46

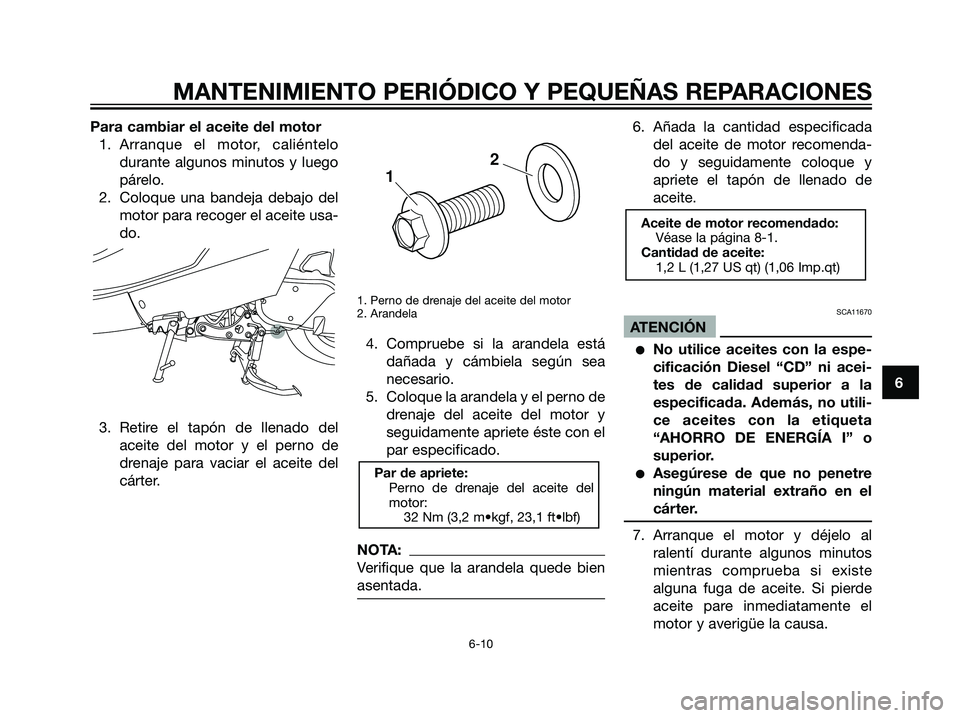

Para cambiar el aceite del motor
1. Arranque el motor, caliéntelo
durante algunos minutos y luego
párelo.
2. Coloque una bandeja debajo del
motor para recoger el aceite usa-
do.
3. Retire el tapón de llenado del
aceite del motor y el perno de
drenaje para vaciar el aceite del
cárter.
1. Perno de drenaje del aceite del motor
2. Arandela
4. Compruebe si la arandela está
dañada y cámbiela según sea
necesario.
5. Coloque la arandela y el perno de
drenaje del aceite del motor y
seguidamente apriete éste con el
par especificado.
NOTA:
Verifique que la arandela quede bien
asentada.
6. Añada la cantidad especificada
del aceite de motor recomenda-
do y seguidamente coloque y
apriete el tapón de llenado de
aceite.
SCA11670
ATENCIÓN
No utilice aceites con la espe-
cificación Diesel “CD” ni acei-
tes de calidad superior a la
especificada. Además, no utili-
ce aceites con la etiqueta
“AHORRO DE ENERGÍA I” o
superior.
Asegúrese de que no penetre
ningún material extraño en el
cárter.
7. Arranque el motor y déjelo al
ralentí durante algunos minutos
mientras comprueba si existe
alguna fuga de aceite. Si pierde
aceite pare inmediatamente el
motor y averigüe la causa.
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
1,2 L (1,27 US qt) (1,06 Imp.qt)
Par de apriete:
Perno de drenaje del aceite del
motor:
32 Nm (3,2 m•kgf, 23,1 ft•lbf)
2
1
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
5D8-F8199-S0.qxd 1/6/07 16:21 Página 47

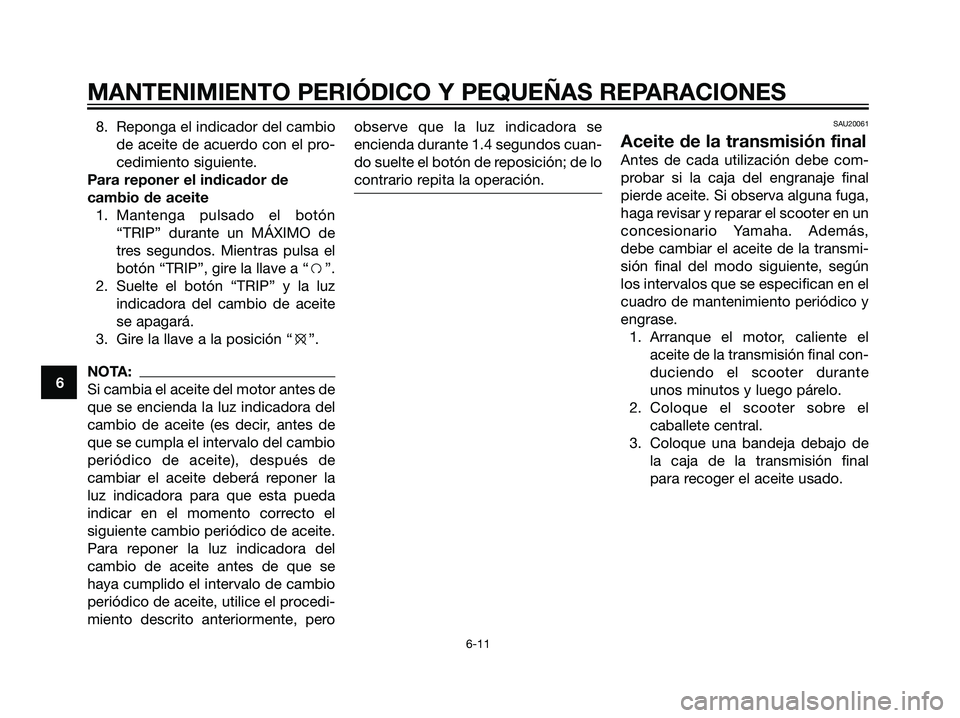

8. Reponga el indicador del cambio
de aceite de acuerdo con el pro-
cedimiento siguiente.
Para reponer el indicador de
cambio de aceite
1. Mantenga pulsado el botón
“TRIP” durante un MÁXIMO de
tres segundos. Mientras pulsa el
botón “TRIP”, gire la llave a “f”.
2. Suelte el botón “TRIP” y la luz
indicadora del cambio de aceite
se apagará.
3. Gire la llave a la posición “e”.
NOTA:
Si cambia el aceite del motor antes de
que se encienda la luz indicadora del
cambio de aceite (es decir, antes de
que se cumpla el intervalo del cambio
periódico de aceite), después de
cambiar el aceite deberá reponer la
luz indicadora para que esta pueda
indicar en el momento correcto el
siguiente cambio periódico de aceite.
Para reponer la luz indicadora del
cambio de aceite antes de que se
haya cumplido el intervalo de cambio
periódico de aceite, utilice el procedi-
miento descrito anteriormente, peroobserve que la luz indicadora se
encienda durante 1.4 segundos cuan-
do suelte el botón de reposición; de lo
contrario repita la operación.
SAU20061
Aceite de la transmisión final
Antes de cada utilización debe com-
probar si la caja del engranaje final
pierde aceite. Si observa alguna fuga,
haga revisar y reparar el scooter en un
concesionario Yamaha. Además,
debe cambiar el aceite de la transmi-
sión final del modo siguiente, según
los intervalos que se especifican en el
cuadro de mantenimiento periódico y
engrase.
1. Arranque el motor, caliente el
aceite de la transmisión final con-
duciendo el scooter durante
unos minutos y luego párelo.
2. Coloque el scooter sobre el
caballete central.
3. Coloque una bandeja debajo de
la caja de la transmisión final
para recoger el aceite usado.
6
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
5D8-F8199-S0.qxd 1/6/07 16:21 Página 48
