2008 YAMAHA MAJESTY 125 Manuale de Empleo (in Spanish)

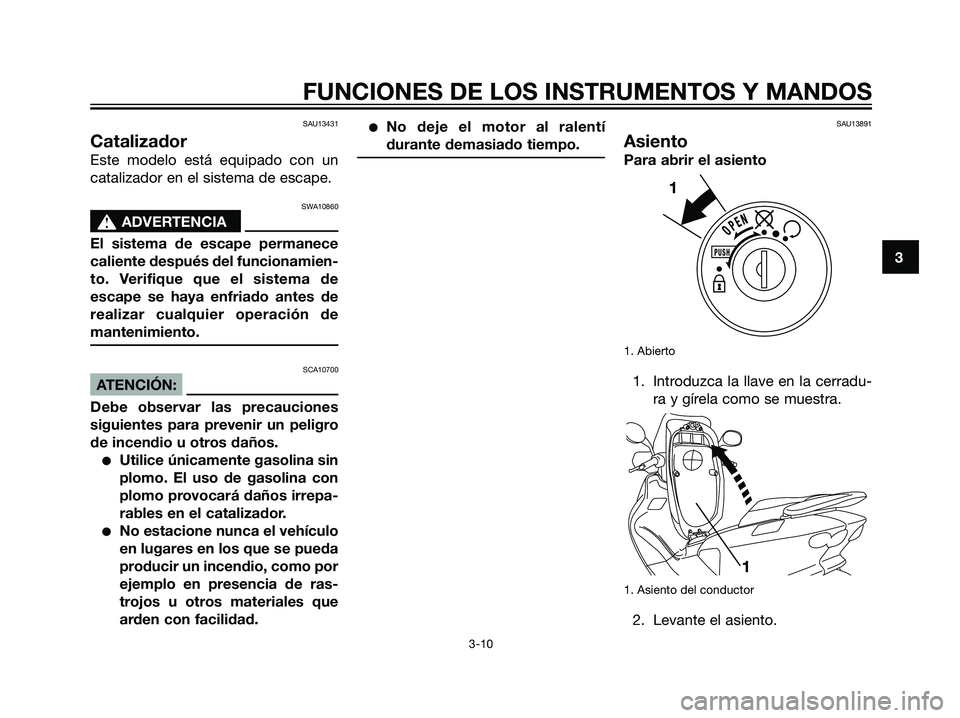

SAU13431
Catalizador
Este modelo está equipado con un
catalizador en el sistema de escape.
SWA10860
s s
ADVERTENCIA
El sistema de escape permanece
caliente después del funcionamien-
to. Verifique que el sistema de
escape se haya enfriado antes de
realizar cualquier operación de
mantenimiento.
SCA10700
ATENCIÓN:
Debe observar las precauciones
siguientes para prevenir un peligro
de incendio u otros daños.
Utilice únicamente gasolina sin
plomo. El uso de gasolina con
plomo provocará daños irrepa-
rables en el catalizador.
No estacione nunca el vehículo
en lugares en los que se pueda
producir un incendio, como por
ejemplo en presencia de ras-
trojos u otros materiales que
arden con facilidad.
No deje el motor al ralentí
durante demasiado tiempo.SAU13891
Asiento
Para abrir el asiento
1. Abierto
1. Introduzca la llave en la cerradu-
ra y gírela como se muestra.
1. Asiento del conductor
2. Levante el asiento.
1
1
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
5D8-F8199-S0.qxd 1/6/07 16:21 Página 25

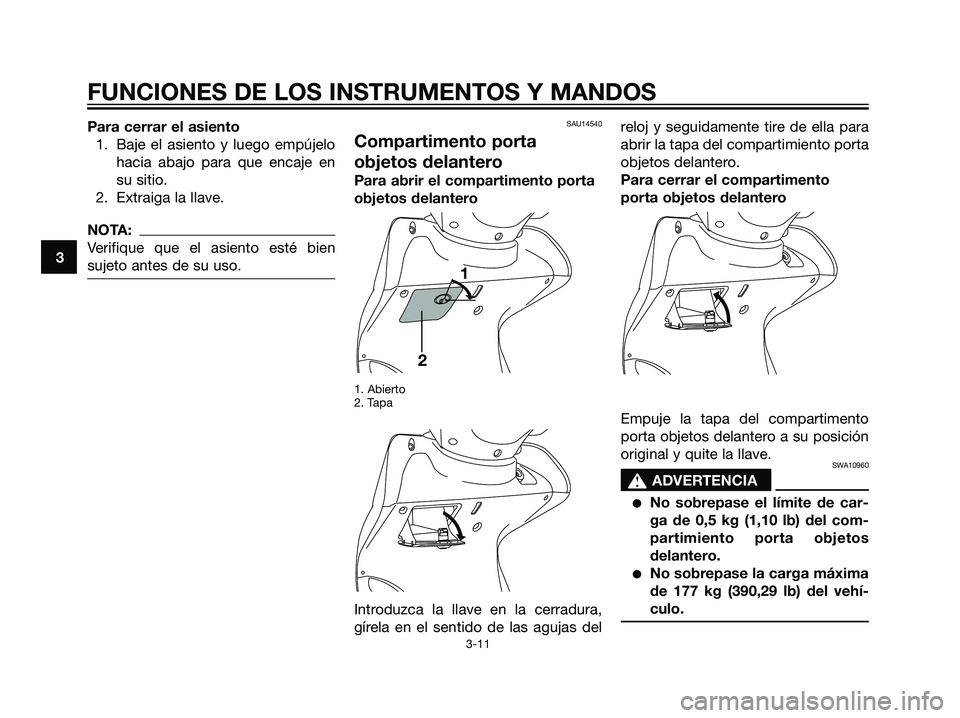

Para cerrar el asiento
1. Baje el asiento y luego empújelo
hacia abajo para que encaje en
su sitio.
2. Extraiga la llave.
NOTA:
Verifique que el asiento esté bien
sujeto antes de su uso.
SAU14540
Compartimento porta
objetos delantero
Para abrir el compartimento porta
objetos delantero
1. Abierto
2. Tapa
Introduzca la llave en la cerradura,
gírela en el sentido de las agujas delreloj y seguidamente tire de ella para
abrir la tapa del compartimiento porta
objetos delantero.
Para cerrar el compartimento
porta objetos delantero
Empuje la tapa del compartimento
porta objetos delantero a su posición
original y quite la llave.
SWA10960
s s
ADVERTENCIA
No sobrepase el límite de car-
ga de 0,5 kg (1,10 lb) del com-
partimiento porta objetos
delantero.
No sobrepase la carga máxima
de 177 kg (390,29 lb) del vehí-
culo.
1
2
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
5D8-F8199-S0.qxd 1/6/07 16:21 Página 26

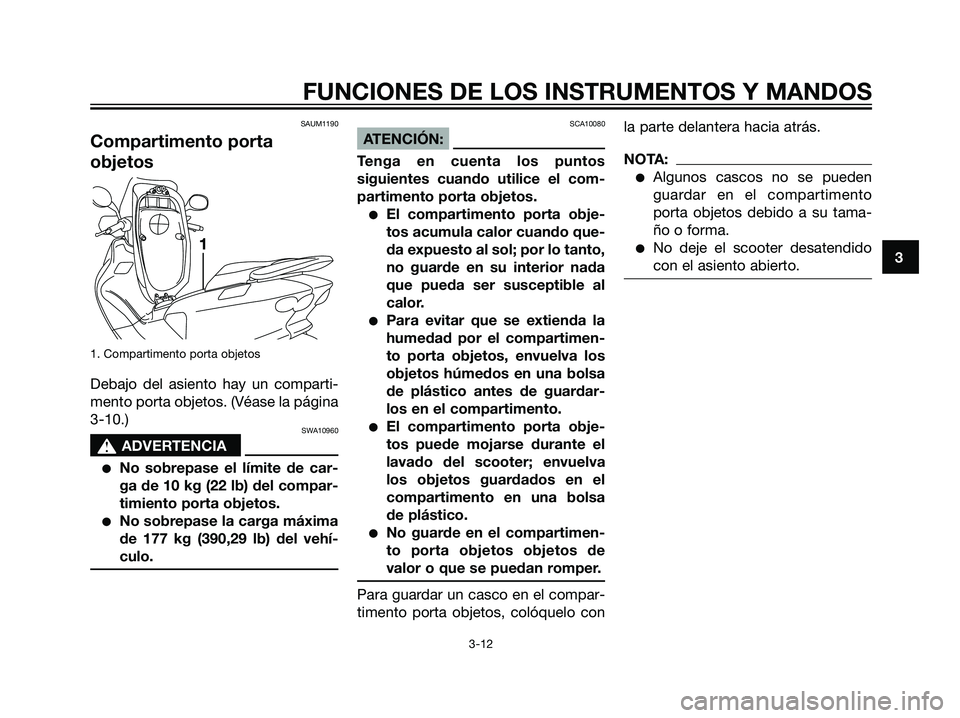

SAUM1190
Compartimento porta
objetos
1. Compartimento porta objetos
Debajo del asiento hay un comparti-
mento porta objetos. (Véase la página
3-10.)
SWA10960
s s
ADVERTENCIA
No sobrepase el límite de car-
ga de 10 kg (22 lb) del compar-
timiento porta objetos.
No sobrepase la carga máxima
de 177 kg (390,29 lb) del vehí-
culo.
SCA10080
ATENCIÓN:
Tenga en cuenta los puntos
siguientes cuando utilice el com-
partimento porta objetos.
El compartimento porta obje-
tos acumula calor cuando que-
da expuesto al sol; por lo tanto,
no guarde en su interior nada
que pueda ser susceptible al
calor.
Para evitar que se extienda la
humedad por el compartimen-
to porta objetos, envuelva los
objetos húmedos en una bolsa
de plástico antes de guardar-
los en el compartimento.
El compartimento porta obje-
tos puede mojarse durante el
lavado del scooter; envuelva
los objetos guardados en el
compartimento en una bolsa
de plástico.
No guarde en el compartimen-
to porta objetos objetos de
valor o que se puedan romper.
Para guardar un casco en el compar-
timento porta objetos, colóquelo conla parte delantera hacia atrás.
NOTA:
Algunos cascos no se pueden
guardar en el compartimento
porta objetos debido a su tama-
ño o forma.
No deje el scooter desatendido
con el asiento abierto.13
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
5D8-F8199-S0.qxd 1/6/07 16:21 Página 27

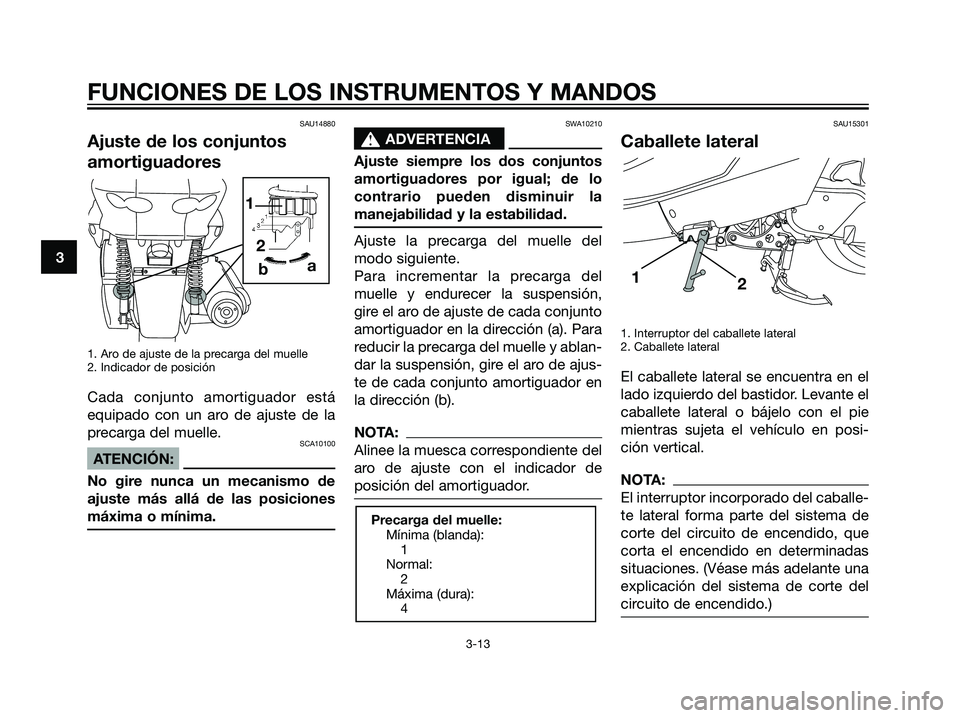

SAU14880
Ajuste de los conjuntos
amortiguadores
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
Cada conjunto amortiguador está
equipado con un aro de ajuste de la
precarga del muelle.
SCA10100
ATENCIÓN:
No gire nunca un mecanismo de
ajuste más allá de las posiciones
máxima o mínima.
SWA10210
s s
ADVERTENCIA
Ajuste siempre los dos conjuntos
amortiguadores por igual; de lo
contrario pueden disminuir la
manejabilidad y la estabilidad.
Ajuste la precarga del muelle del
modo siguiente.
Para incrementar la precarga del
muelle y endurecer la suspensión,
gire el aro de ajuste de cada conjunto
amortiguador en la dirección (a). Para
reducir la precarga del muelle y ablan-
dar la suspensión, gire el aro de ajus-
te de cada conjunto amortiguador en
la dirección (b).
NOTA:
Alinee la muesca correspondiente del
aro de ajuste con el indicador de
posición del amortiguador.
SAU15301
Caballete lateral
1. Interruptor del caballete lateral
2. Caballete lateral
El caballete lateral se encuentra en el
lado izquierdo del bastidor. Levante el
caballete lateral o bájelo con el pie
mientras sujeta el vehículo en posi-
ción vertical.
NOTA:
El interruptor incorporado del caballe-
te lateral forma parte del sistema de
corte del circuito de encendido, que
corta el encendido en determinadas
situaciones. (Véase más adelante una
explicación del sistema de corte del
circuito de encendido.)
1
2
Precarga del muelle:
Mínima (blanda):
1
Normal:
2
Máxima (dura):
4
2 1
ba3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
5D8-F8199-S0.qxd 1/6/07 16:21 Página 28

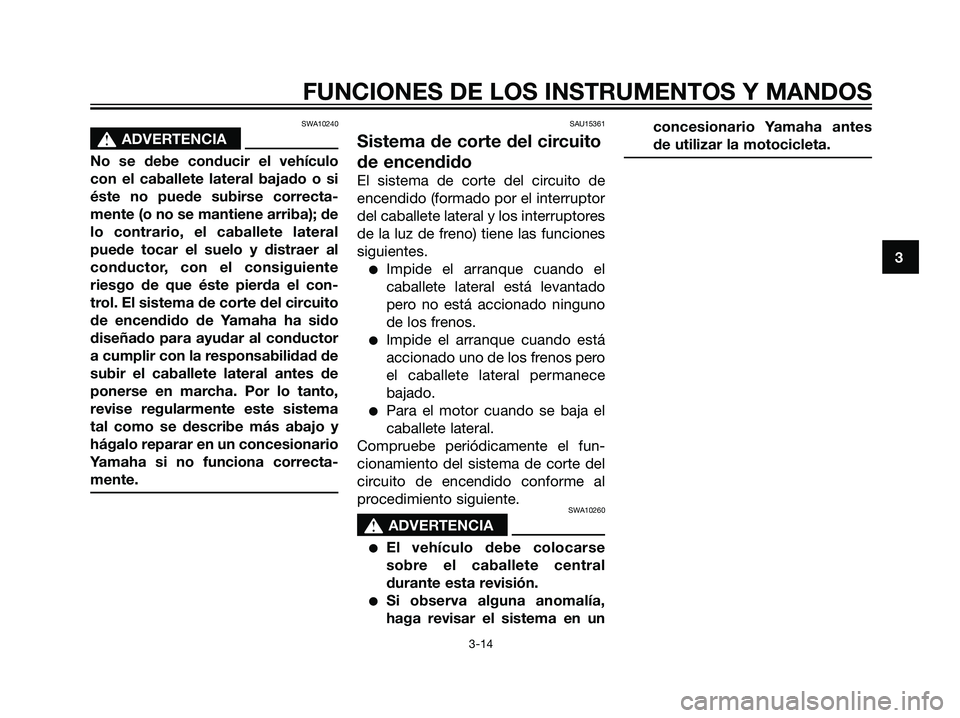

SWA10240
s s
ADVERTENCIA
No se debe conducir el vehículo
con el caballete lateral bajado o si
éste no puede subirse correcta-
mente (o no se mantiene arriba); de
lo contrario, el caballete lateral
puede tocar el suelo y distraer al
conductor, con el consiguiente
riesgo de que éste pierda el con-
trol. El sistema de corte del circuito
de encendido de Yamaha ha sido
diseñado para ayudar al conductor
a cumplir con la responsabilidad de
subir el caballete lateral antes de
ponerse en marcha. Por lo tanto,
revise regularmente este sistema
tal como se describe más abajo y
hágalo reparar en un concesionario
Yamaha si no funciona correcta-
mente.
SAU15361
Sistema de corte del circuito
de encendido
El sistema de corte del circuito de
encendido (formado por el interruptor
del caballete lateral y los interruptores
de la luz de freno) tiene las funciones
siguientes.
Impide el arranque cuando el
caballete lateral está levantado
pero no está accionado ninguno
de los frenos.
Impide el arranque cuando está
accionado uno de los frenos pero
el caballete lateral permanece
bajado.
Para el motor cuando se baja el
caballete lateral.
Compruebe periódicamente el fun-
cionamiento del sistema de corte del
circuito de encendido conforme al
procedimiento siguiente.
SWA10260
s s
ADVERTENCIA
El vehículo debe colocarse
sobre el caballete central
durante esta revisión.
Si observa alguna anomalía,
haga revisar el sistema en unconcesionario Yamaha antes
de utilizar la motocicleta.
3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
5D8-F8199-S0.qxd 1/6/07 16:21 Página 29

3
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15

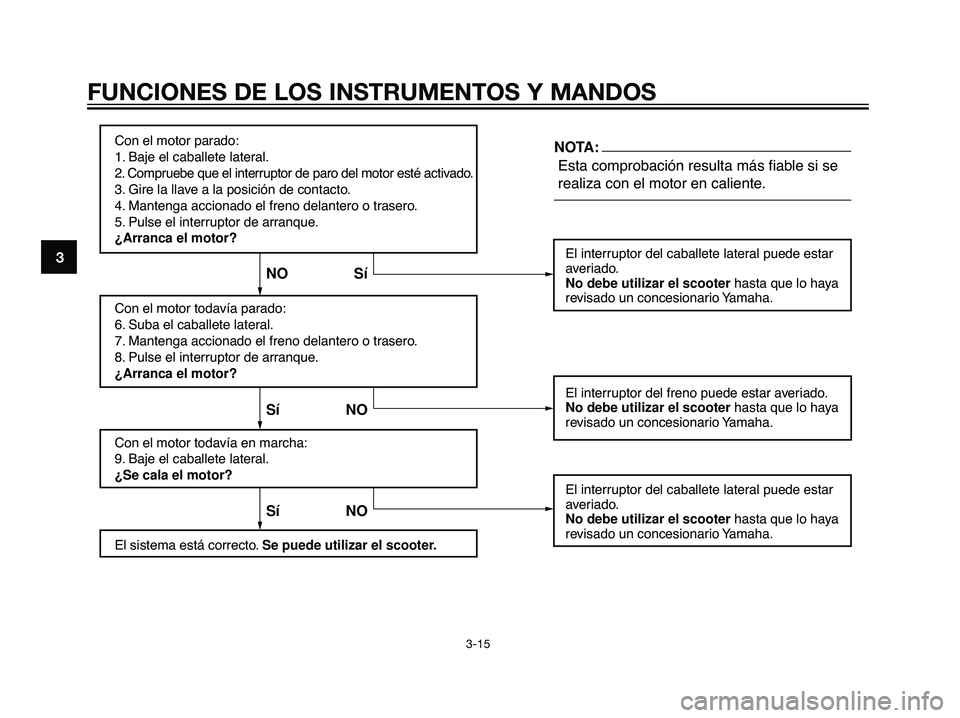

Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor esté activado.
3. Gire la llave a la posición de contacto.
4. Mantenga accionado el freno delantero o trasero.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía parado:
6. Suba el caballete lateral.
7. Mantenga accionado el freno delantero o trasero.
8. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
9. Baje el caballete lateral.
¿Se cala el motor?
El sistema está correcto. Se puede utilizar el scooter.
Esta comprobación resulta más fiable si se
realiza con el motor en caliente.
El interruptor del caballete lateral puede estar
averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
El interruptor del freno puede estar averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
El interruptor del caballete lateral puede estar
averiado.
No debe utilizar el scooter hasta que lo haya
revisado un concesionario Yamaha.
Sí NO Sí NO NO SíNOTA:
5D8-F8199-S0.qxd 1/6/07 16:21 Página 30

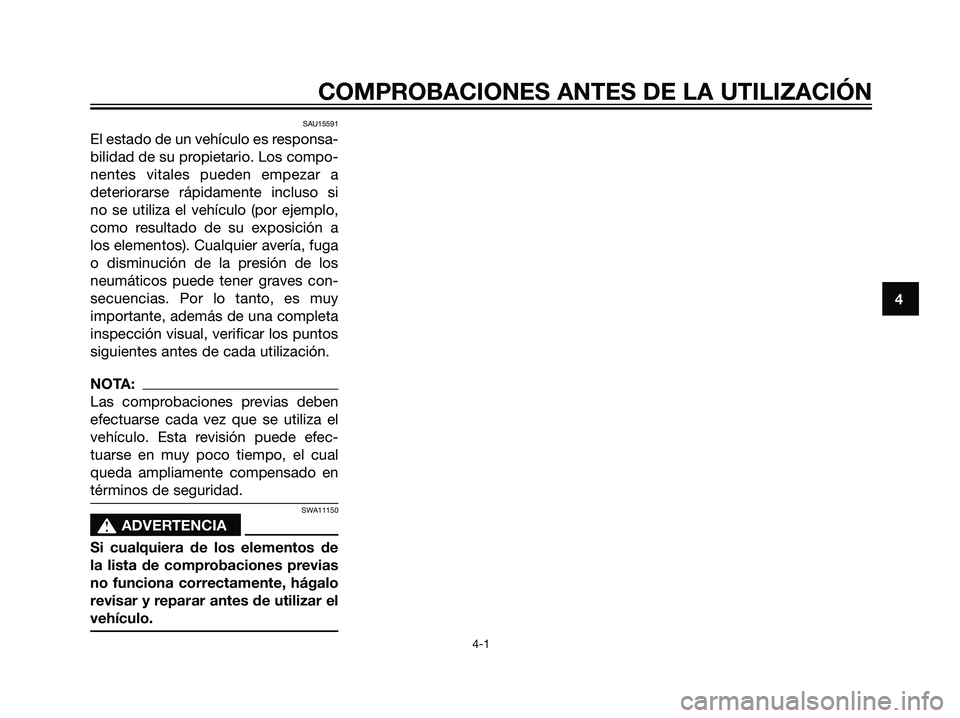

SAU15591
El estado de un vehículo es responsa-
bilidad de su propietario. Los compo-
nentes vitales pueden empezar a
deteriorarse rápidamente incluso si
no se utiliza el vehículo (por ejemplo,
como resultado de su exposición a
los elementos). Cualquier avería, fuga
o disminución de la presión de los
neumáticos puede tener graves con-
secuencias. Por lo tanto, es muy
importante, además de una completa
inspección visual, verificar los puntos
siguientes antes de cada utilización.
NOTA:
Las comprobaciones previas deben
efectuarse cada vez que se utiliza el
vehículo. Esta revisión puede efec-
tuarse en muy poco tiempo, el cual
queda ampliamente compensado en
términos de seguridad.
SWA11150
s s
ADVERTENCIA
Si cualquiera de los elementos de
la lista de comprobaciones previas
no funciona correctamente, hágalo
revisar y reparar antes de utilizar el
vehículo.
4
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-1
5D8-F8199-S0.qxd 1/6/07 16:21 Página 31

4
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2

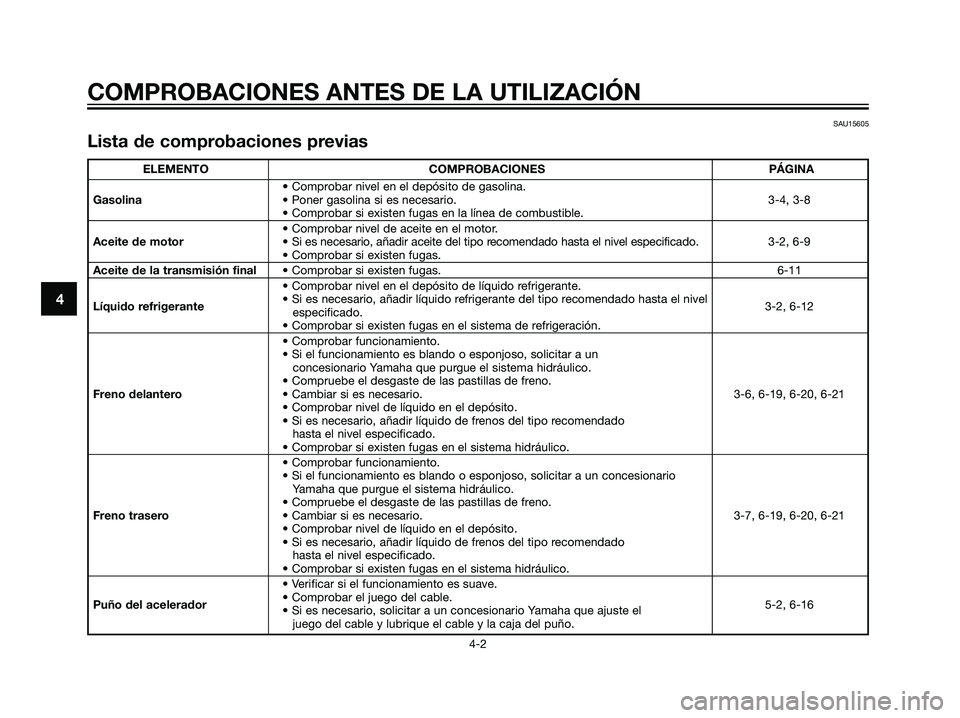

SAU15605
Lista de comprobaciones previas
ELEMENTO COMPROBACIONES PÁGINA
• Comprobar nivel en el depósito de gasolina.
Gasolina• Poner gasolina si es necesario. 3-4, 3-8
• Comprobar si existen fugas en la línea de combustible.
• Comprobar nivel de aceite en el motor.
Aceite de motor• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.3-2, 6-9
• Comprobar si existen fugas.
Aceite de la transmisión final• Comprobar si existen fugas. 6-11
• Comprobar nivel en el depósito de líquido refrigerante.
Líquido refrigerante• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
3-2, 6-12
especificado.
• Comprobar si existen fugas en el sistema de refrigeración.
• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un
concesionario Yamaha que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
Freno delantero• Cambiar si es necesario. 3-6, 6-19, 6-20, 6-21
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añadir líquido de frenos del tipo recomendado
hasta el nivel especificado.
• Comprobar si existen fugas en el sistema hidráulico.
• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
Freno trasero• Cambiar si es necesario. 3-7, 6-19, 6-20, 6-21
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añadir líquido de frenos del tipo recomendado
hasta el nivel especificado.
• Comprobar si existen fugas en el sistema hidráulico.
• Verificar si el funcionamiento es suave.
Puño del acelerador• Comprobar el juego del cable.
5-2, 6-16
• Si es necesario, solicitar a un concesionario Yamaha que ajuste el
juego del cable y lubrique el cable y la caja del puño.
5D8-F8199-S0.qxd 1/6/07 16:21 Página 32
