GAU15980
GWA10870
s s

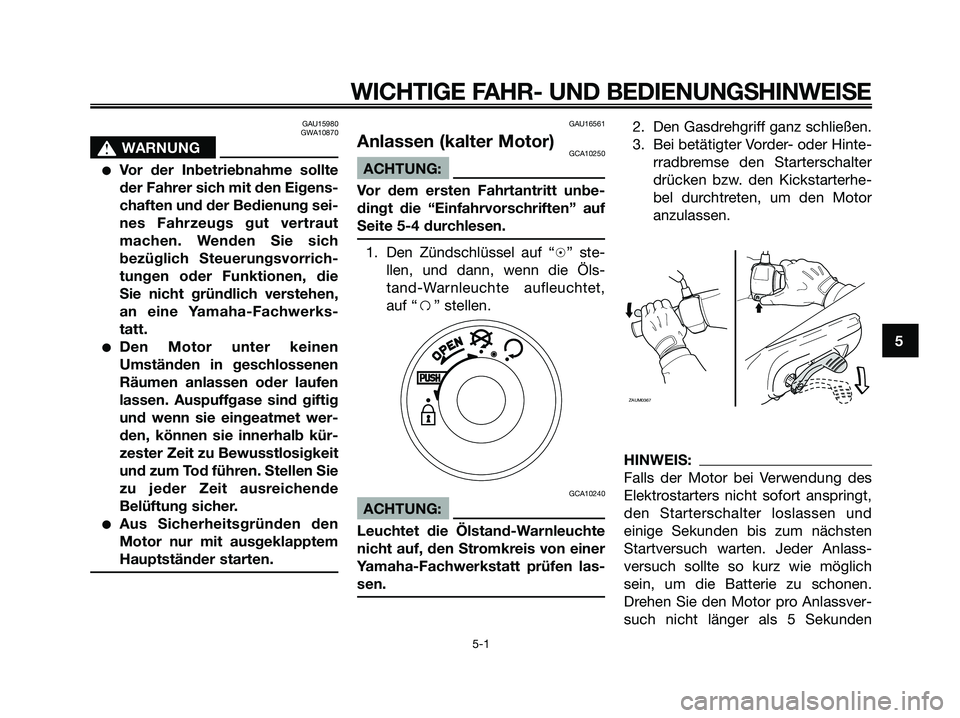

WARNUNG
●Vor der Inbetriebnahme sollte
der Fahrer sich mit den Eigens-
chaften und der Bedienung sei-
nes Fahrzeugs gut vertraut
machen. Wenden Sie sich
bezüglich Steuerungsvorrich-
tungen oder Funktionen, die
Sie nicht gründlich verstehen,
an eine Yamaha-Fachwerks-
tatt.
●Den Motor unter keinen
Umständen in geschlossenen
Räumen anlassen oder laufen
lassen. Auspuffgase sind giftig
und wenn sie eingeatmet wer-
den, können sie innerhalb kür-
zester Zeit zu Bewusstlosigkeit
und zum Tod führen. Stellen Sie
zu jeder Zeit ausreichende
Belüftung sicher.
●Aus Sicherheitsgründen den
Motor nur mit ausgeklapptem
Hauptständer starten.
GAU16561
Anlassen (kalter Motor)GCA10250
ACHTUNG:
Vor dem ersten Fahrtantritt unbe-
dingt die “Einfahrvorschriften” auf
Seite 5-4 durchlesen.
1. Den Zündschlüssel auf “h” ste-
llen, und dann, wenn die Öls-
tand-Warnleuchte aufleuchtet,
auf “f” stellen.
GCA10240
ACHTUNG:
Leuchtet die Ölstand-Warnleuchte
nicht auf, den Stromkreis von einer
Yamaha-Fachwerkstatt prüfen las-
sen.
2. Den Gasdrehgriff ganz schließen.
3. Bei betätigter Vorder- oder Hinte-
rradbremse den Starterschalter
drücken bzw. den Kickstarterhe-
bel durchtreten, um den Motor
anzulassen.
HINWEIS:
Falls der Motor bei Verwendung des
Elektrostarters nicht sofort anspringt,
den Starterschalter loslassen und
einige Sekunden bis zum nächsten
Startversuch warten. Jeder Anlass-
versuch sollte so kurz wie möglich
sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassver-
such nicht länger als 5 Sekunden
ZAUM0367
m
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5
5-1
5RW-F8199-G4.QXD 20/11/07 08:40 Página 33

durch. Falls der Motor nicht mit dem
Elektrostarter angelassen werden
kann, den Kickstarter benutzen.
GCA11040
ACHTUNG:
Zur Schonung des Motors niemals
mit kaltem Motor stark beschleuni-
gen!
GAU16761
Anfahren
HINWEIS:
Lassen Sie den Motor vor dem Anfah-
ren warm laufen.
1. Während Sie mit der linken Hand
den Handbremshebel (Hinterrad-
bremse) ziehen und mit der rech-
ten Hand den Haltegriff fassen,
den Motorroller vom Hauptstän-
der schieben.
1. Haltegriff
2. Handbremshebel (Hinterradbremse)
2. Aufsitzen und dann die Rücks-
piegel einstellen.
3. Die Blinkerschalter betätigen.4. Den Verkehr beobachten und,
wenn die Fahrbahn frei ist, den
Gasdrehgriff (rechts) langsam öff-
nen und losfahren.
5. Die Blinker ausschalten.
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
5RW-F8199-G4.QXD 20/11/07 08:40 Página 34

GAU16780
Beschleunigen und
Verlangsamen
Die Fahrgeschwindigkeit wird durch
Gasgeben und Gaswegnehmen
angepasst. Zum Beschleunigen den
Gasdrehgriff in Richtung (a) drehen.
Zum Gaswegnehmen den Gasdreh-
griff in Richtung (b) drehen.
GAU16792
Bremsen
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hin-
terradbremse mit allmählich ans-
teigender Kraft betätigen.
GWA10300
s s
WARNUNG
●Vermeiden Sie es, plötzlich und
hart zu bremsen (besonders
wenn Sie nach einer Seite
gelehnt sind), andernfalls
könnte der Roller schlittern
oder stürzen.
●Straßen- und Eisenbahnschie-
nen, Metallplatten an Bauste-
llen sowie Kanaldeckel werden
bei nassem Wetter sehr glatt.Deshalb Geschwindigkeit
verringern, während Sie sich
einem solchen Bereich nähern
und beim Überqueren Vorsicht
walten lassen.
●Bedenken Sie immer, dass das
Bremsen auf nassen Straßen
viel schwieriger ist.
●Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein
kann, stets ein vernünftiges
Tempo einhalten.
(b)
(a)
ZAUM0199
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
5RW-F8199-G4.QXD 20/11/07 08:40 Página 35

GAU16820

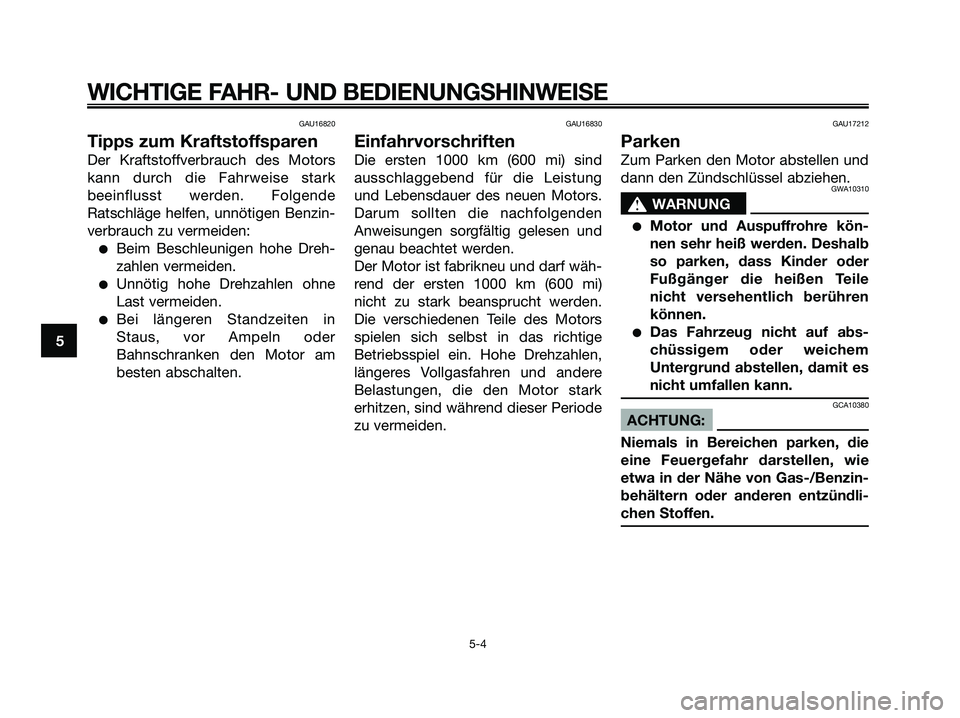

Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors
kann durch die Fahrweise stark
beeinflusst werden. Folgende
Ratschläge helfen, unnötigen Benzin-
verbrauch zu vermeiden:
●Beim Beschleunigen hohe Dreh-
zahlen vermeiden.
●Unnötig hohe Drehzahlen ohne
Last vermeiden.
●Bei längeren Standzeiten in
Staus, vor Ampeln oder
Bahnschranken den Motor am
besten abschalten.
GAU16830
Einfahrvorschriften
Die ersten 1000 km (600 mi) sind
ausschlaggebend für die Leistung
und Lebensdauer des neuen Motors.
Darum sollten die nachfolgenden
Anweisungen sorgfältig gelesen und
genau beachtet werden.
Der Motor ist fabrikneu und darf wäh-
rend der ersten 1000 km (600 mi)
nicht zu stark beansprucht werden.
Die verschiedenen Teile des Motors
spielen sich selbst in das richtige
Betriebsspiel ein. Hohe Drehzahlen,
längeres Vollgasfahren und andere
Belastungen, die den Motor stark
erhitzen, sind während dieser Periode
zu vermeiden.
GAU17212
Parken
Zum Parken den Motor abstellen und
dann den Zündschlüssel abziehen.
GWA10310
s s
WARNUNG
●Motor und Auspuffrohre kön-
nen sehr heiß werden. Deshalb
so parken, dass Kinder oder
Fußgänger die heißen Teile
nicht versehentlich berühren
können.
●Das Fahrzeug nicht auf abs-
chüssigem oder weichem
Untergrund abstellen, damit es
nicht umfallen kann.
GCA10380
ACHTUNG:
Niemals in Bereichen parken, die
eine Feuergefahr darstellen, wie
etwa in der Nähe von Gas-/Benzin-
behältern oder anderen entzündli-
chen Stoffen.
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
5RW-F8199-G4.QXD 20/11/07 08:40 Página 36

GAU17280

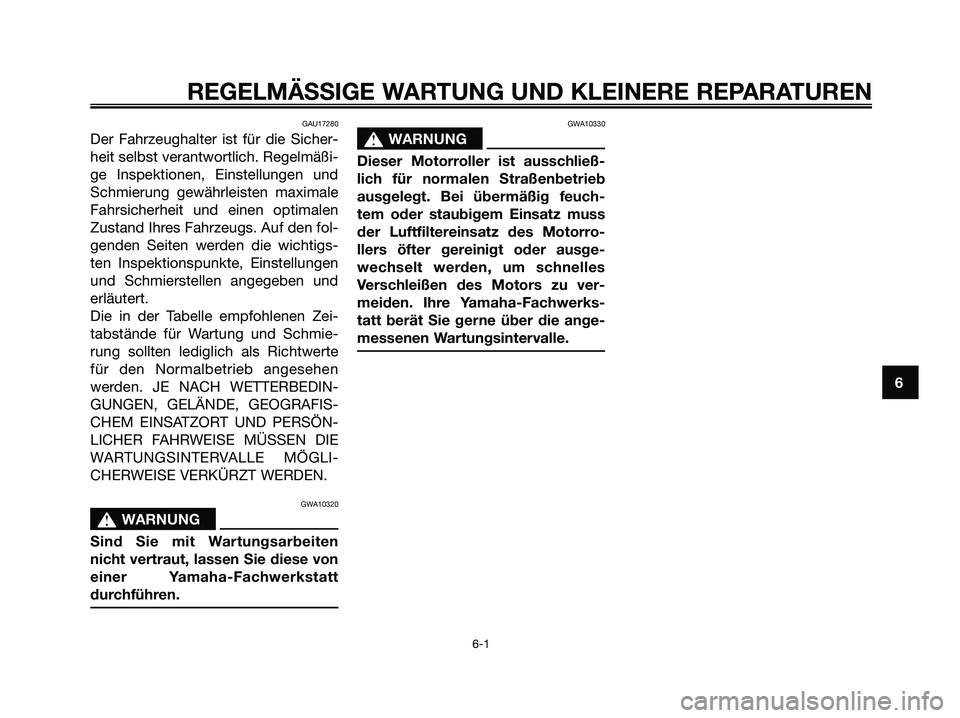

Der Fahrzeughalter ist für die Sicher-
heit selbst verantwortlich. Regelmäßi-
ge Inspektionen, Einstellungen und
Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen
Zustand Ihres Fahrzeugs. Auf den fol-
genden Seiten werden die wichtigs-
ten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und
erläutert.
Die in der Tabelle empfohlenen Zei-
tabstände für Wartung und Schmie-
rung sollten lediglich als Richtwerte
für den Normalbetrieb angesehen
werden. JE NACH WETTERBEDIN-
GUNGEN, GELÄNDE, GEOGRAFIS-
CHEM EINSATZORT UND PERSÖN-
LICHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLI-
CHERWEISE VERKÜRZT WERDEN.
GWA10320
s s
WARNUNG
Sind Sie mit Wartungsarbeiten
nicht vertraut, lassen Sie diese von
einer Yamaha-Fachwerkstatt
durchführen.
GWA10330
s s
WARNUNG
Dieser Motorroller ist ausschließ-
lich für normalen Straßenbetrieb
ausgelegt. Bei übermäßig feuch-
tem oder staubigem Einsatz muss
der Luftfiltereinsatz des Motorro-
llers öfter gereinigt oder ausge-
wechselt werden, um schnelles
Verschleißen des Motors zu ver-
meiden. Ihre Yamaha-Fachwerks-
tatt berät Sie gerne über die ange-
messenen Wartungsintervalle.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-1
6
5RW-F8199-G4.QXD 20/11/07 08:40 Página 37

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU17715

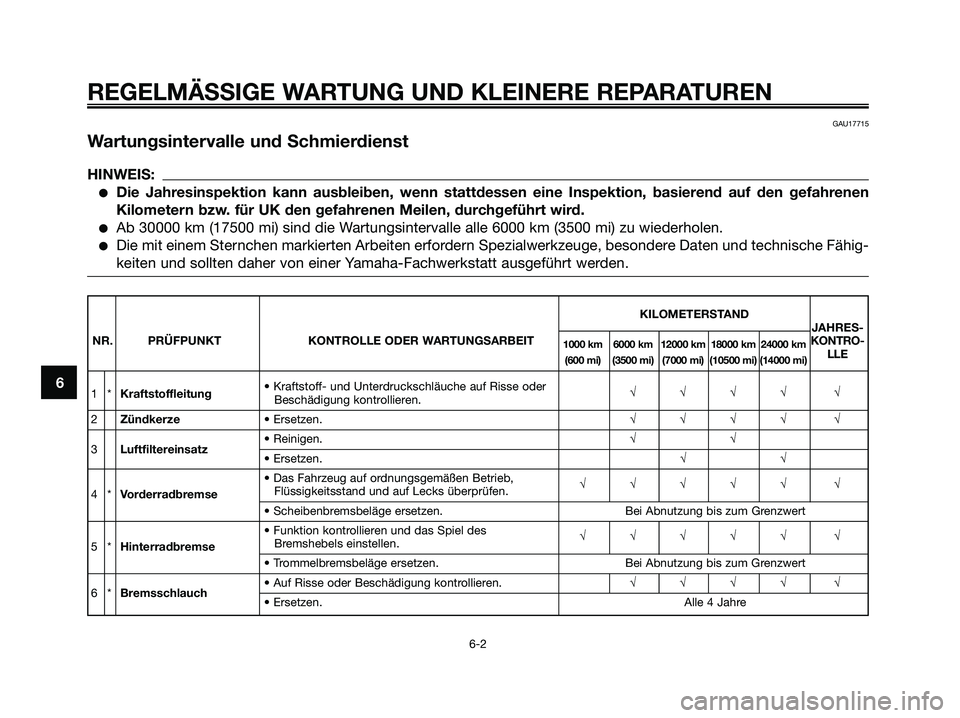

Wartungsintervalle und Schmierdienst
HINWEIS:
●Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen
Kilometern bzw. für UK den gefahrenen Meilen, durchgeführt wird.
●Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.
●Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähig-
keiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
KILOMETERSTAND
JAHRES-
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT
1000 km 6000 km 12000 km 18000 km 24000 kmKONTRO-
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)LLE
1*Kraftstoffleitung• Kraftstoff- und Unterdruckschläuche auf Risse oder
Beschädigung kontrollieren.√√√√ √
2Zündkerze• Ersetzen.√√√√ √
3Luftfiltereinsatz• Reinigen.√√• Ersetzen.√√
4*Vorderradbremse• Das Fahrzeug auf ordnungsgemäßen Betrieb,
Flüssigkeitsstand und auf Lecks überprüfen.√√√√√ √
• Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*Hinterradbremse• Funktion kontrollieren und das Spiel des
Bremshebels einstellen.√√√√√ √
• Trommelbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
6*Bremsschlauch• Auf Risse oder Beschädigung kontrollieren.√√√√ √
• Ersetzen. Alle 4 Jahre
5RW-F8199-G4.QXD 20/11/07 08:40 Página 38

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
KILOMETERSTAND
JAHRES-
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT
1000 km 6000 km 12000 km 18000 km 24000 kmKONTRO-
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)LLE

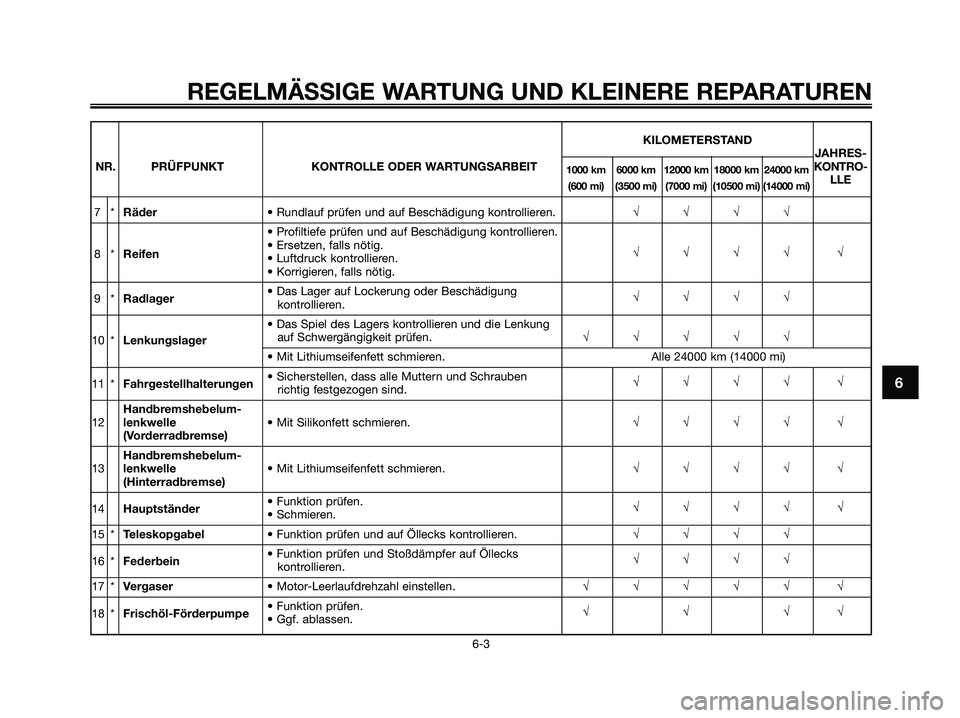

7*Räder• Rundlauf prüfen und auf Beschädigung kontrollieren.√√√√
8*Reifen• Profiltiefe prüfen und auf Beschädigung kontrollieren.
• Ersetzen, falls nötig.
√√√√ √
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
9*Radlager• Das Lager auf Lockerung oder Beschädigung
kontrollieren.√√√√
10 *Lenkungslager• Das Spiel des Lagers kontrollieren und die Lenkung
auf Schwergängigkeit prüfen.√√√√√
• Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
11 *Fahrgestellhalterungen• Sicherstellen, dass alle Muttern und Schrauben
richtig festgezogen sind.√√√√ √
Handbremshebelum-
12lenkwelle • Mit Silikonfett schmieren.√√√√ √
(Vorderradbremse)
Handbremshebelum-
13lenkwelle • Mit Lithiumseifenfett schmieren.√√√√ √
(Hinterradbremse)
14Hauptständer• Funktion prüfen.
• Schmieren.√√√√ √
15 *Teleskopgabel• Funktion prüfen und auf Öllecks kontrollieren.√√√√
16 *Federbein• Funktion prüfen und Stoßdämpfer auf Öllecks
kontrollieren.√√√√
17 *Vergaser• Motor-Leerlaufdrehzahl einstellen.√√√√√ √
18 *Frischöl-Förderpumpe• Funktion prüfen.
• Ggf. ablassen.√√√√
5RW-F8199-G4.QXD 20/11/07 08:40 Página 39

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
KILOMETERSTAND
JAHRES-
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT
1000 km 6000 km 12000 km 18000 km 24000 kmKONTRO-
(600 mi) (3500 mi) (7000 mi) (10500 mi) (14000 mi)LLE

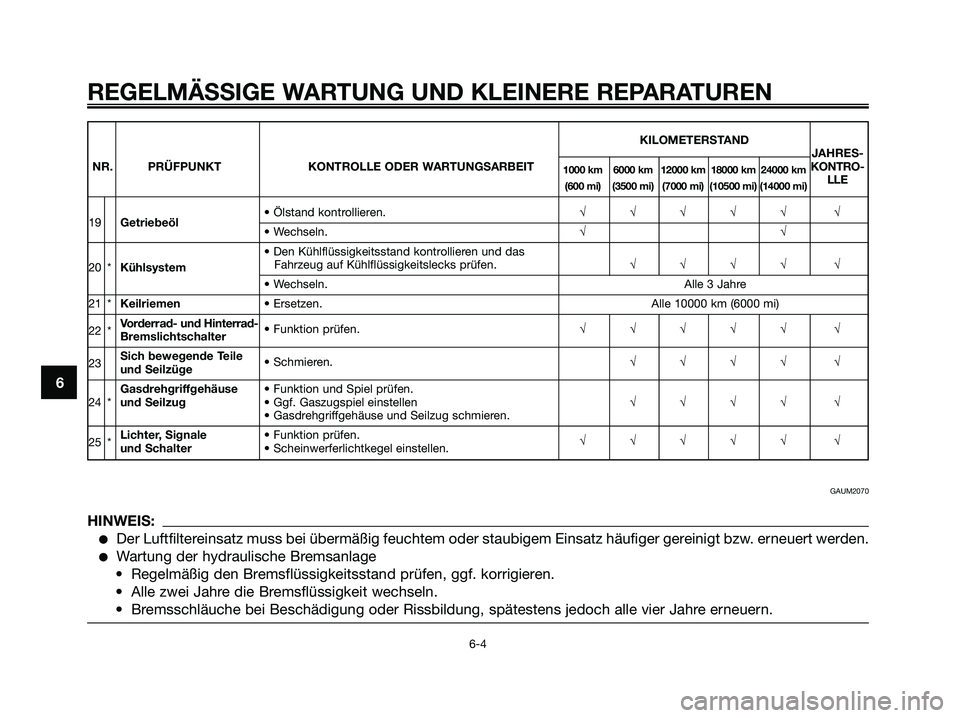

19Getriebeöl• Ölstand kontrollieren.√√√√√ √• Wechseln.√√
20 *Kühlsystem• Den Kühlflüssigkeitsstand kontrollieren und das
Fahrzeug auf Kühlflüssigkeitslecks prüfen.√√√√ √
• Wechseln. Alle 3 Jahre
21 *Keilriemen• Ersetzen. Alle 10000 km (6000 mi)
22 *Vorderrad- und Hinterrad-
Bremslichtschalter• Funktion prüfen.√√√√√ √
23Sich bewegende Teile
und Seilzüge• Schmieren.√√√√ √
Gasdrehgriffgehäuse • Funktion und Spiel prüfen.
24 *und Seilzug• Ggf. Gaszugspiel einstellen√√√√ √
• Gasdrehgriffgehäuse und Seilzug schmieren.
25 *Lichter, Signale • Funktion prüfen.
und Schalter• Scheinwerferlichtkegel einstellen.√√√√√ √
GAUM2070
HINWEIS:
●Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
●Wartung der hydraulische Bremsanlage
• Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
• Alle zwei Jahre die Bremsflüssigkeit wechseln.
• Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
