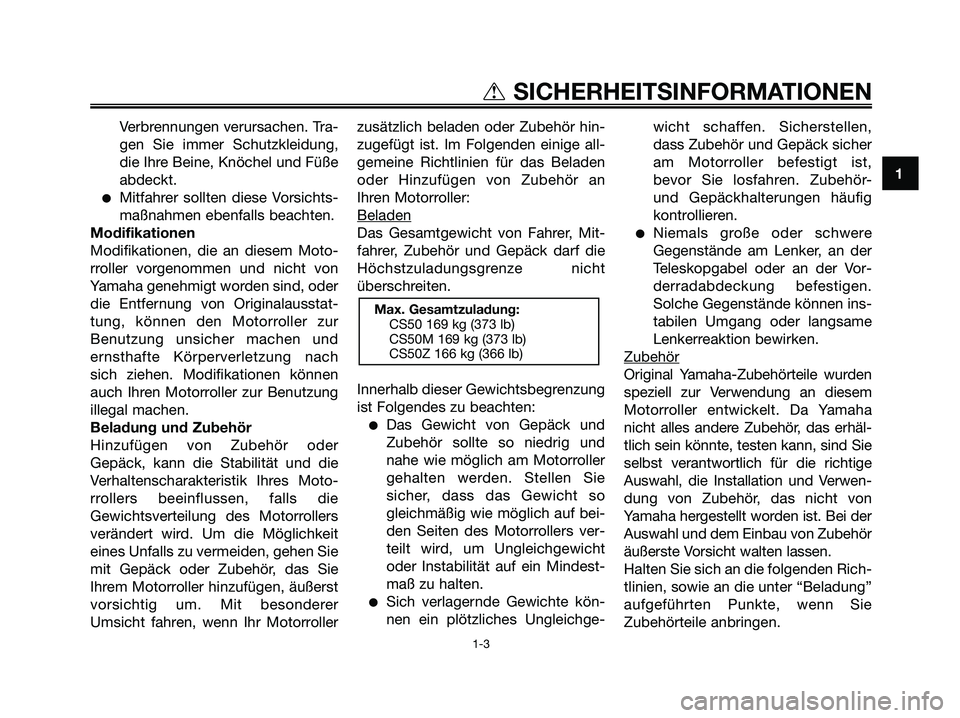

Verbrennungen verursachen. Tra-
gen Sie immer Schutzkleidung,
die Ihre Beine, Knöchel und Füße
abdeckt.
●Mitfahrer sollten diese Vorsichts-
maßnahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Moto-
rroller vorgenommen und nicht von
Yamaha genehmigt worden sind, oder
die Entfernung von Originalausstat-
tung, können den Motorroller zur
Benutzung unsicher machen und
ernsthafte Körperverletzung nach
sich ziehen. Modifikationen können
auch Ihren Motorroller zur Benutzung
illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör oder
Gepäck, kann die Stabilität und die
Verhaltenscharakteristik Ihres Moto-
rrollers beeinflussen, falls die
Gewichtsverteilung des Motorrollers
verändert wird. Um die Möglichkeit
eines Unfalls zu vermeiden, gehen Sie
mit Gepäck oder Zubehör, das Sie
Ihrem Motorroller hinzufügen, äußerst
vorsichtig um. Mit besonderer
Umsicht fahren, wenn Ihr Motorrollerzusätzlich beladen oder Zubehör hin-
zugefügt ist. Im Folgenden einige all-
gemeine Richtlinien für das Beladen
oder Hinzufügen von Zubehör an
Ihren Motorroller:
Beladen
Das Gesamtgewicht von Fahrer, Mit-
fahrer, Zubehör und Gepäck darf die
Höchstzuladungsgrenze nicht
überschreiten.
Innerhalb dieser Gewichtsbegrenzung
ist Folgendes zu beachten:
●Das Gewicht von Gepäck und
Zubehör sollte so niedrig und
nahe wie möglich am Motorroller
gehalten werden. Stellen Sie
sicher, dass das Gewicht so
gleichmäßig wie möglich auf bei-
den Seiten des Motorrollers ver-
teilt wird, um Ungleichgewicht
oder Instabilität auf ein Mindest-
maß zu halten.
●Sich verlagernde Gewichte kön-
nen ein plötzliches Ungleichge-wicht schaffen. Sicherstellen,
dass Zubehör und Gepäck sicher
am Motorroller befestigt ist,
bevor Sie losfahren. Zubehör-
und Gepäckhalterungen häufig
kontrollieren.
●Niemals große oder schwere
Gegenstände am Lenker, an der
Teleskopgabel oder an der Vor-
derradabdeckung befestigen.
Solche Gegenstände können ins-
tabilen Umgang oder langsame
Lenkerreaktion bewirken.
Zubehör
Original Yamaha-Zubehörteile wurden
speziell zur Verwendung an diesem
Motorroller entwickelt. Da Yamaha
nicht alles andere Zubehör, das erhäl-
tlich sein könnte, testen kann, sind Sie
selbst verantwortlich für die richtige
Auswahl, die Installation und Verwen-
dung von Zubehör, das nicht von
Yamaha hergestellt worden ist. Bei der
Auswahl und dem Einbau von Zubehör
äußerste Vorsicht walten lassen.
Halten Sie sich an die folgenden Rich-
tlinien, sowie an die unter “Beladung”
aufgeführten Punkte, wenn Sie
Zubehörteile anbringen.
Max. Gesamtzuladung:
CS50 169 kg (373 lb)
CS50M 169 kg (373 lb)
CS50Z 166 kg (366 lb)
1
tSICHERHEITSINFORMATIONEN
1-3
5RW-F8199-G4.QXD 20/11/07 08:40 Página 9

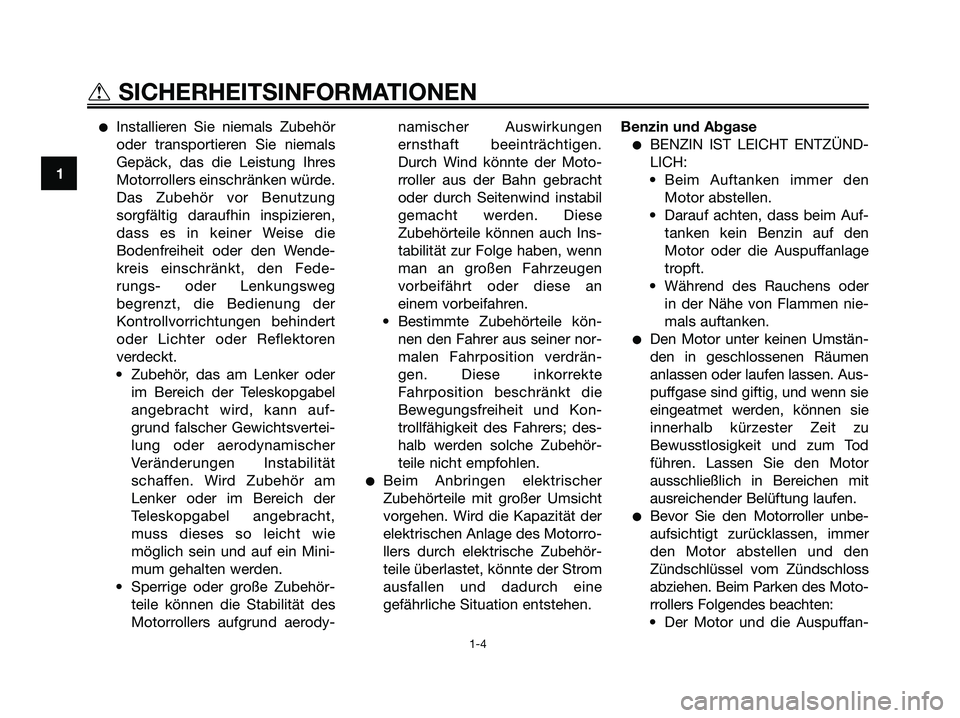

●Installieren Sie niemals Zubehör
oder transportieren Sie niemals
Gepäck, das die Leistung Ihres
Motorrollers einschränken würde.
Das Zubehör vor Benutzung
sorgfältig daraufhin inspizieren,
dass es in keiner Weise die
Bodenfreiheit oder den Wende-
kreis einschränkt, den Fede-
rungs- oder Lenkungsweg
begrenzt, die Bedienung der
Kontrollvorrichtungen behindert
oder Lichter oder Reflektoren
verdeckt.
• Zubehör, das am Lenker oder
im Bereich der Teleskopgabel
angebracht wird, kann auf-
grund falscher Gewichtsvertei-
lung oder aerodynamischer
Veränderungen Instabilität
schaffen. Wird Zubehör am
Lenker oder im Bereich der
Teleskopgabel angebracht,
muss dieses so leicht wie
möglich sein und auf ein Mini-
mum gehalten werden.
• Sperrige oder große Zubehör-
teile können die Stabilität des
Motorrollers aufgrund aerody-namischer Auswirkungen
ernsthaft beeinträchtigen.
Durch Wind könnte der Moto-
rroller aus der Bahn gebracht
oder durch Seitenwind instabil
gemacht werden. Diese
Zubehörteile können auch Ins-
tabilität zur Folge haben, wenn
man an großen Fahrzeugen
vorbeifährt oder diese an
einem vorbeifahren.
• Bestimmte Zubehörteile kön-
nen den Fahrer aus seiner nor-
malen Fahrposition verdrän-
gen. Diese inkorrekte
Fahrposition beschränkt die
Bewegungsfreiheit und Kon-
trollfähigkeit des Fahrers; des-
halb werden solche Zubehör-
teile nicht empfohlen.
●Beim Anbringen elektrischer
Zubehörteile mit großer Umsicht
vorgehen. Wird die Kapazität der
elektrischen Anlage des Motorro-
llers durch elektrische Zubehör-
teile überlastet, könnte der Strom
ausfallen und dadurch eine
gefährliche Situation entstehen.Benzin und Abgase
●BENZIN IST LEICHT ENTZÜND-
LICH:
• Beim Auftanken immer den
Motor abstellen.
• Darauf achten, dass beim Auf-
tanken kein Benzin auf den
Motor oder die Auspuffanlage
tropft.
• Während des Rauchens oder
in der Nähe von Flammen nie-
mals auftanken.
●Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen oder laufen lassen. Aus-
puffgase sind giftig, und wenn sie
eingeatmet werden, können sie
innerhalb kürzester Zeit zu
Bewusstlosigkeit und zum Tod
führen. Lassen Sie den Motor
ausschließlich in Bereichen mit
ausreichender Belüftung laufen.
●Bevor Sie den Motorroller unbe-
aufsichtigt zurücklassen, immer
den Motor abstellen und den
Zündschlüssel vom Zündschloss
abziehen. Beim Parken des Moto-
rrollers Folgendes beachten:
• Der Motor und die Auspuffan-
1
tSICHERHEITSINFORMATIONEN
1-4
5RW-F8199-G4.QXD 20/11/07 08:40 Página 10

lage könnten heiß sein; des-
halb sollten Sie den Motorroller
an einer Stelle parken, an der
Fußgänger oder Kinder diese
heißen Stellen nicht zufällig
berühren können.
• Den Motorroller nicht auf abs-
chüssigem oder weichem
Untergrund abstellen, damit er
nicht umfallen kann.
• Den Motorroller nicht in der
Nähe von Zündquellen (z. B. in
der Nähe eines Petroleumhei-
zers oder einer offenen Flam-
me) parken, da er sonst Feuer
fangen könnte.
●Falls Sie Benzin schlucken, eine
Menge an Benzindämpfen einat-
men oder Benzin in Ihre Augen
gelangt, konsultieren Sie unver-
züglich einen Arzt. Spritzt Benzin
auf Ihre Haut oder Kleidung, die
betroffene Stelle sofort mit Seife
und Wasser abwaschen und die
Kleidung wechseln.
GAU10371
Weitere Tipps zur
Fahrsicherheit
●Zum Abbiegen stets den entspre-
chenden Blinker einschalten.
●Bremsen kann auf einer nassen
Straße sehr schwierig sein. Plötz-
liches heftiges Bremsen vermei-
den, da der Motorroller dadurch
schlittern könnte. Die Bremsen
langsam betätigen, wenn auf
einer nassen Oberfläche ange-
halten werden muss.
●Geschwindigkeit verlangsamen,
wenn Sie sich einer Biegung
nähern. Wenn Sie sich wieder auf
der Geraden befinden, langsam
beschleunigen.
●Vorsicht walten lassen, wenn Sie
an geparkten Autos vorbeifahren.
Es könnte sein, dass ein Fahrer
Sie nicht sieht und eine Tür öff-
net, die sich dann in Ihrer Fahr-
bahn befindet.
●Straßen- und Eisenbahnschie-
nen, Metallplatten an Baustellen
sowie Kanaldeckel werden bei
nassem Wetter sehr glatt. Dros-
seln Sie Ihre Geschwindigkeitund überqueren Sie sie vorsich-
tig. Den Motorroller in gerader
Stellung halten, da er andernfalls
unter Ihnen wegrutschen könnte.
●Die Bremsbeläge könnten nass
werden, wenn Sie Ihren Motorro-
ller waschen. Nach der Reinigung
des Motorrollers muss die
Bremsfunktion geprüft werden.
●Ein Sturzhelm, Handschuhe, lan-
ge Hosen, die nach unten enger
werden (damit sie nicht flattern),
und eine auffällig gefärbte Jacke
gehören zur Mindestausrüstung.
●Nicht zu viel Gepäck auf dem
Motorroller transportieren. Ein
überladener Motorroller ist unsta-
bil.
1
tSICHERHEITSINFORMATIONEN
1-5
5RW-F8199-G4.QXD 20/11/07 08:40 Página 11

GAU32220

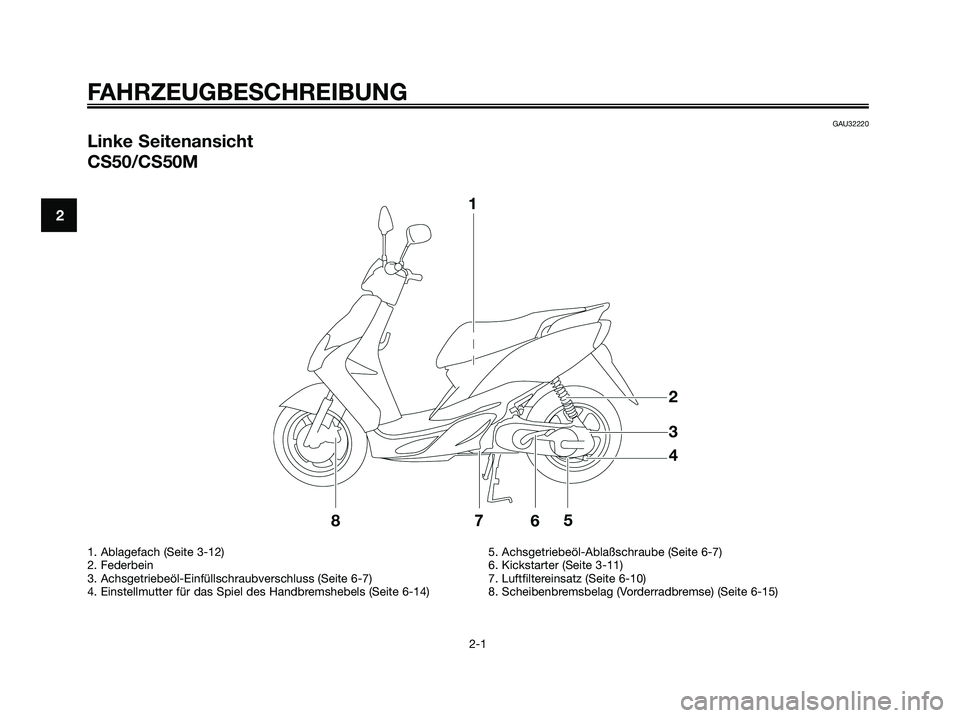

Linke Seitenansicht
CS50/CS50M
FAHRZEUGBESCHREIBUNG
2-1
2
1. Ablagefach (Seite 3-12)
2. Federbein
3. Achsgetriebeöl-Einfüllschraubverschluss (Seite 6-7)
4. Einstellmutter für das Spiel des Handbremshebels (Seite 6-14)5. Achsgetriebeöl-Ablaßschraube (Seite 6-7)
6. Kickstarter (Seite 3-11)
7. Luftfiltereinsatz (Seite 6-10)
8. Scheibenbremsbelag (Vorderradbremse) (Seite 6-15)
5RW-F8199-G4.QXD 20/11/07 08:40 Página 12

GAU32220

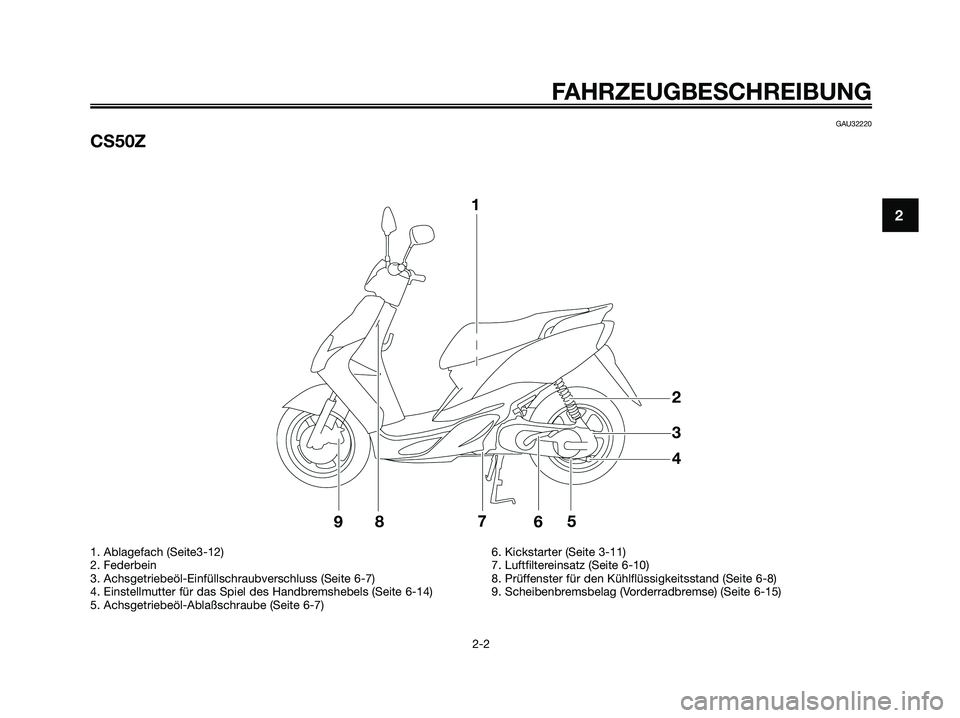

CS50Z
FAHRZEUGBESCHREIBUNG
2-2
2
1. Ablagefach (Seite3-12)
2. Federbein
3. Achsgetriebeöl-Einfüllschraubverschluss (Seite 6-7)
4. Einstellmutter für das Spiel des Handbremshebels (Seite 6-14)
5. Achsgetriebeöl-Ablaßschraube (Seite 6-7)6. Kickstarter (Seite 3-11)
7. Luftfiltereinsatz (Seite 6-10)
8. Prüffenster für den Kühlflüssigkeitsstand (Seite 6-8)
9. Scheibenbremsbelag (Vorderradbremse) (Seite 6-15)
5RW-F8199-G4.QXD 20/11/07 08:40 Página 13

GAU32230

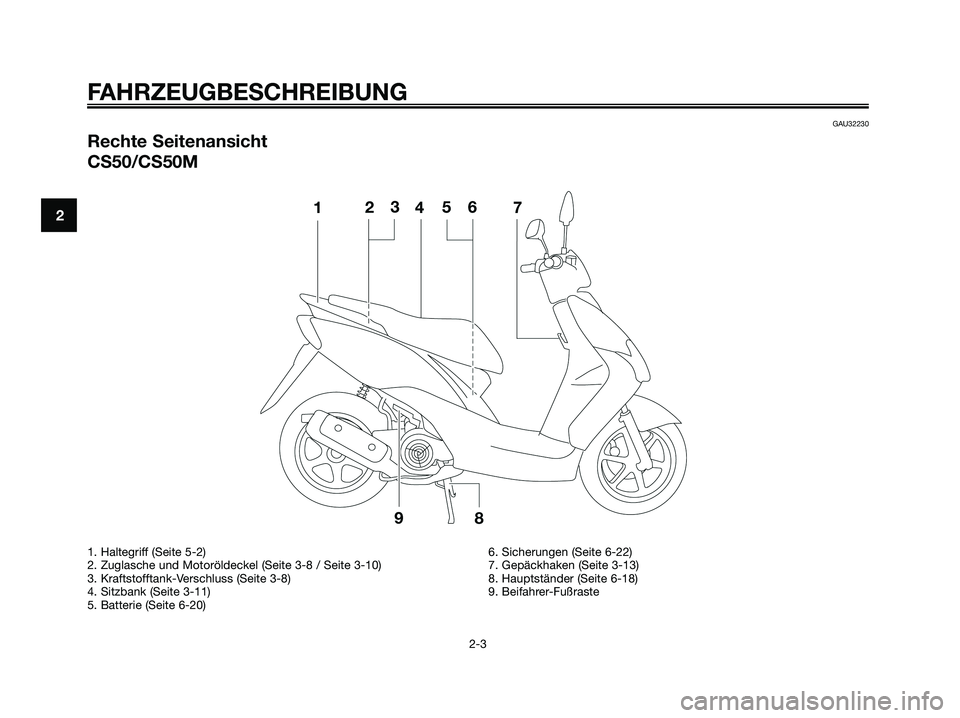

Rechte Seitenansicht
CS50/CS50M
FAHRZEUGBESCHREIBUNG
2-3
2
1. Haltegriff (Seite 5-2)
2. Zuglasche und Motoröldeckel (Seite 3-8 / Seite 3-10)
3. Kraftstofftank-Verschluss (Seite 3-8)
4. Sitzbank (Seite 3-11)
5. Batterie (Seite 6-20)6. Sicherungen (Seite 6-22)
7. Gepäckhaken (Seite 3-13)
8. Hauptständer (Seite 6-18)
9. Beifahrer-Fußraste
5RW-F8199-G4.QXD 20/11/07 08:40 Página 14

GAU32230

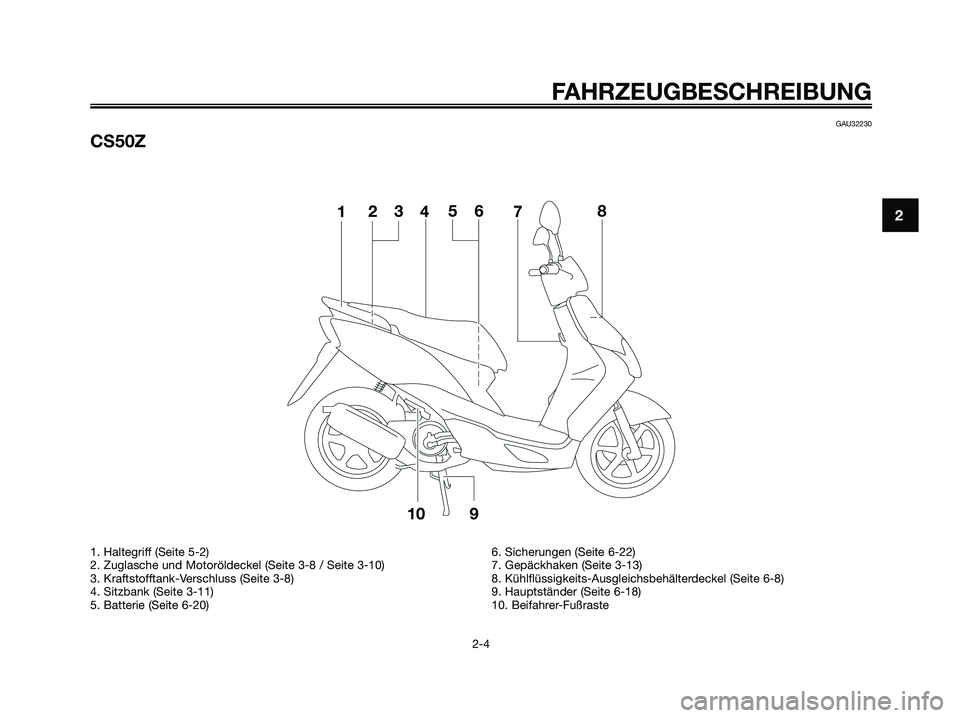

CS50Z
FAHRZEUGBESCHREIBUNG
2-4
2
1. Haltegriff (Seite 5-2)
2. Zuglasche und Motoröldeckel (Seite 3-8 / Seite 3-10)
3. Kraftstofftank-Verschluss (Seite 3-8)
4. Sitzbank (Seite 3-11)
5. Batterie (Seite 6-20)6. Sicherungen (Seite 6-22)
7. Gepäckhaken (Seite 3-13)
8. Kühlflüssigkeits-Ausgleichsbehälterdeckel (Seite 6-8)
9. Hauptständer (Seite 6-18)
10. Beifahrer-Fußraste
5RW-F8199-G4.QXD 20/11/07 08:40 Página 15

GAU32240
Bedienungselemente und Instrumente
CS50/CS50M/CS50Z
FAHRZEUGBESCHREIBUNG
2-5
21
234
5678
1. Handbremshebel (Hinterradbremse) (Seite 3-8)
2. Linke Lenkerschalter (Seite 3-6)
3. Geschwindigkeitsmesser (Seite 3-4)
4. Multifunktionsanzeige (Seite 3-4)5. Zündschloß/Lenkschloß (Seite 3-1)
6. Rechte Lenkerschalter (Seite 3-6)
7. Gasdrehgriff (Seite 6-11)
8. Handbremshebel (Vorderradbremse) (Seite 3-7)
