Page 25 of 80
GAU13211

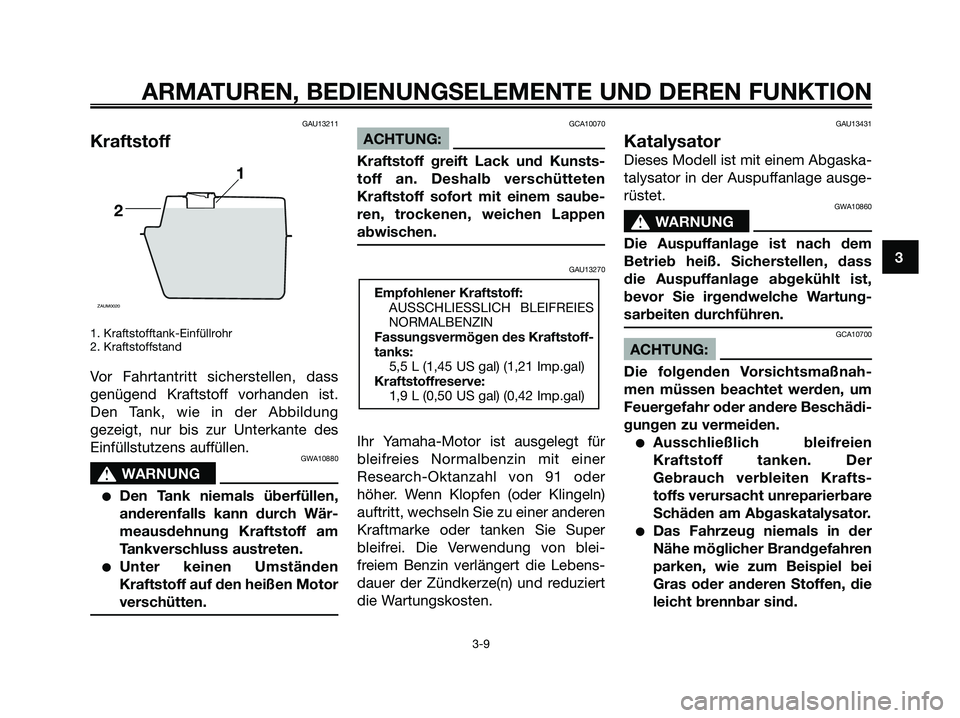

Kraftstoff
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
Vor Fahrtantritt sicherstellen, dass
genügend Kraftstoff vorhanden ist.
Den Tank, wie in der Abbildung
gezeigt, nur bis zur Unterkante des
Einfüllstutzens auffüllen.
GWA10880
s s
WARNUNG
●Den Tank niemals überfüllen,
anderenfalls kann durch Wär-
meausdehnung Kraftstoff am
Tankverschluss austreten.
●Unter keinen Umständen
Kraftstoff auf den heißen Motor
verschütten.
GCA10070
ACHTUNG:
Kraftstoff greift Lack und Kunsts-
toff an. Deshalb verschütteten
Kraftstoff sofort mit einem saube-
ren, trockenen, weichen Lappen
abwischen.
GAU13270
Ihr Yamaha-Motor ist ausgelegt für
bleifreies Normalbenzin mit einer
Research-Oktanzahl von 91 oder
höher. Wenn Klopfen (oder Klingeln)
auftritt, wechseln Sie zu einer anderen
Kraftmarke oder tanken Sie Super
bleifrei. Die Verwendung von blei-
freiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert
die Wartungskosten.
GAU13431
Katalysator
Dieses Modell ist mit einem Abgaska-
talysator in der Auspuffanlage ausge-
rüstet.
GWA10860
s s
WARNUNG
Die Auspuffanlage ist nach dem
Betrieb heiß. Sicherstellen, dass
die Auspuffanlage abgekühlt ist,
bevor Sie irgendwelche Wartung-
sarbeiten durchführen.
GCA10700
ACHTUNG:
Die folgenden Vorsichtsmaßnah-
men müssen beachtet werden, um
Feuergefahr oder andere Beschädi-
gungen zu vermeiden.
●Ausschließlich bleifreien
Kraftstoff tanken. Der
Gebrauch verbleiten Krafts-
toffs verursacht unreparierbare
Schäden am Abgaskatalysator.
●Das Fahrzeug niemals in der
Nähe möglicher Brandgefahren
parken, wie zum Beispiel bei
Gras oder anderen Stoffen, die
leicht brennbar sind.
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
5,5 L (1,45 US gal) (1,21 Imp.gal)
Kraftstoffreserve:
1,9 L (0,50 US gal) (0,42 Imp.gal)
1
2
ZAUM0020
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
5RW-F8199-G4.QXD 20/11/07 08:40 Página 25
Page 26 of 80
●Den Motor nicht über längere
Zeit im Leerlauf betreiben.GAU13452

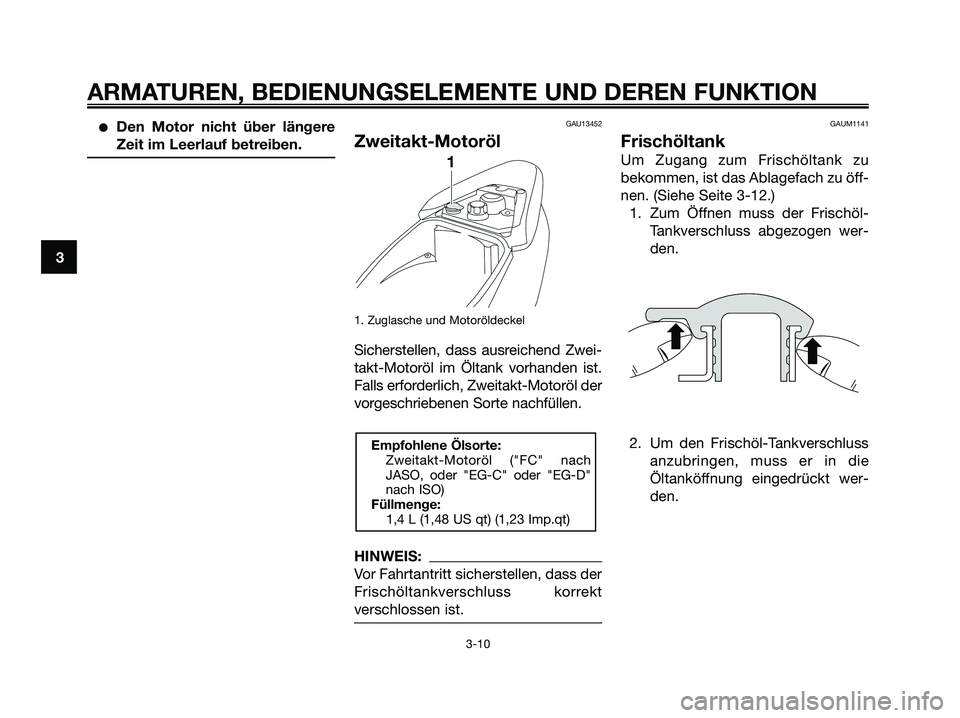

Zweitakt-Motoröl
1. Zuglasche und Motoröldeckel
Sicherstellen, dass ausreichend Zwei-
takt-Motoröl im Öltank vorhanden ist.
Falls erforderlich, Zweitakt-Motoröl der
vorgeschriebenen Sorte nachfüllen.
HINWEIS:
Vor Fahrtantritt sicherstellen, dass der
Frischöltankverschluss korrekt
verschlossen ist.
GAUM1141
Frischöltank
Um Zugang zum Frischöltank zu
bekommen, ist das Ablagefach zu öff-
nen. (Siehe Seite 3-12.)
1. Zum Öffnen muss der Frischöl-
Tankverschluss abgezogen wer-
den.
2. Um den Frischöl-Tankverschluss
anzubringen, muss er in die
Öltanköffnung eingedrückt wer-
den.
Empfohlene Ölsorte:
Zweitakt-Motoröl ("FC" nach
JASO, oder "EG-C" oder "EG-D"
nach ISO)
Füllmenge:
1,4 L (1,48 US qt) (1,23 Imp.qt)
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
5RW-F8199-G4.QXD 20/11/07 08:40 Página 26
Page 27 of 80
HINWEIS:
Vor Fahrtantritt ist sicherzustellen,
dass der Frischöl-Tankverschluss
korrekt verschlossen ist.
GAUS1050

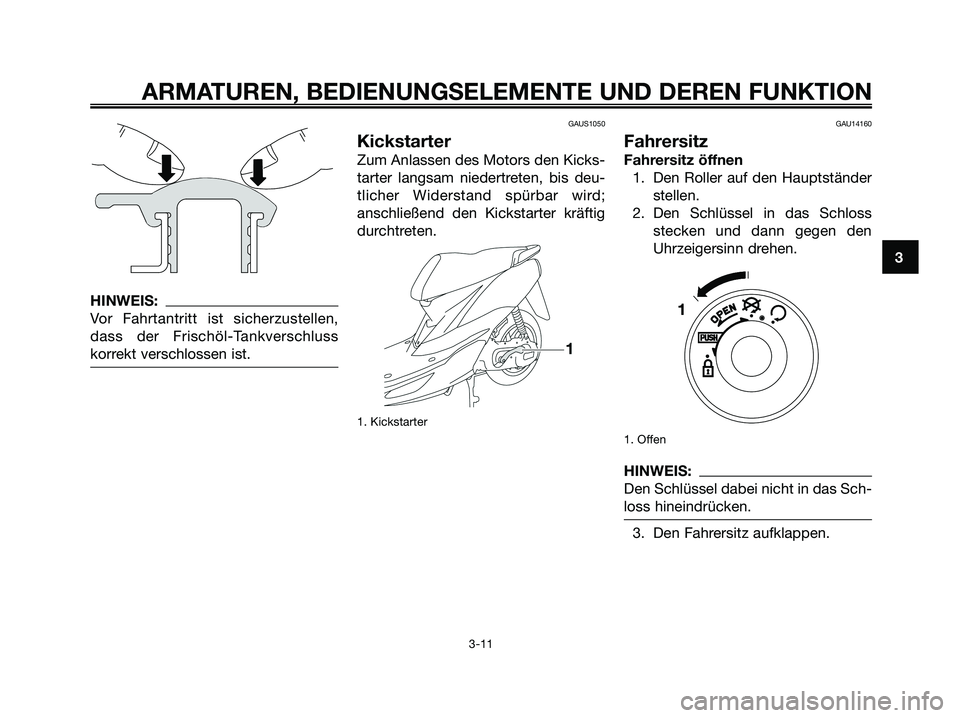

Kickstarter
Zum Anlassen des Motors den Kicks-
tarter langsam niedertreten, bis deu-
tlicher Widerstand spürbar wird;
anschließend den Kickstarter kräftig
durchtreten.
1. Kickstarter
GAU14160
Fahrersitz
Fahrersitz öffnen
1. Den Roller auf den Hauptständer
stellen.
2. Den Schlüssel in das Schloss
stecken und dann gegen den
Uhrzeigersinn drehen.
1. Offen
HINWEIS:
Den Schlüssel dabei nicht in das Sch-
loss hineindrücken.
3. Den Fahrersitz aufklappen.
1
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
5RW-F8199-G4.QXD 20/11/07 08:40 Página 27
Page 28 of 80

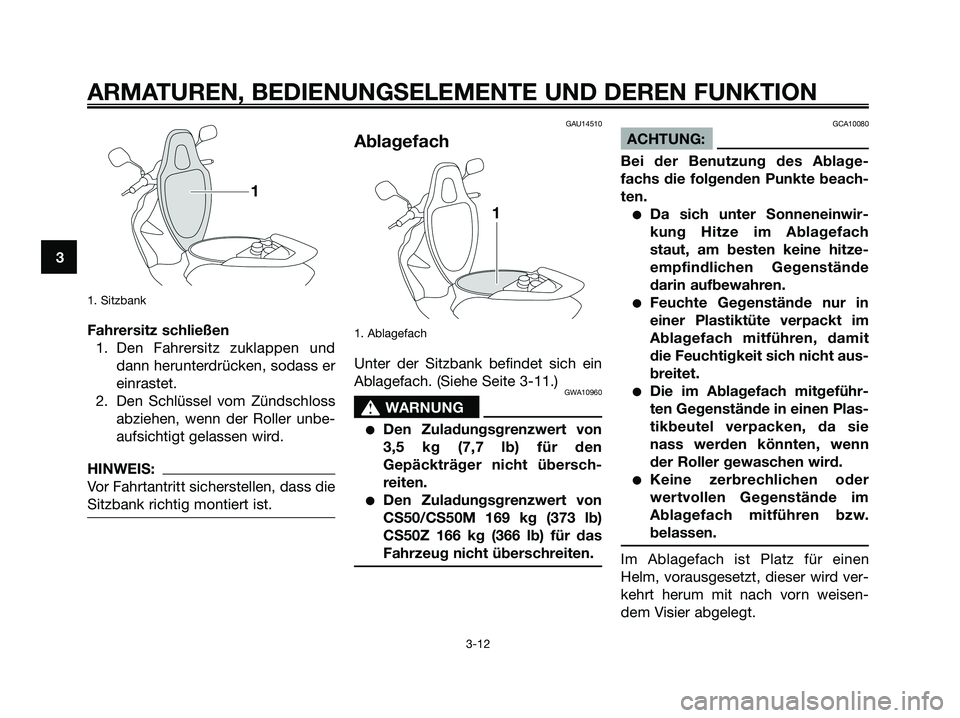

1. Sitzbank
Fahrersitz schließen
1. Den Fahrersitz zuklappen und
dann herunterdrücken, sodass er
einrastet.
2. Den Schlüssel vom Zündschloss
abziehen, wenn der Roller unbe-
aufsichtigt gelassen wird.
HINWEIS:
Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
GAU14510
Ablagefach
1. Ablagefach
Unter der Sitzbank befindet sich ein
Ablagefach. (Siehe Seite 3-11.)
GWA10960
s s
WARNUNG
●Den Zuladungsgrenzwert von
3,5 kg (7,7 lb) für den
Gepäckträger nicht übersch-
reiten.
●Den Zuladungsgrenzwert von
CS50/CS50M 169 kg (373 lb)
CS50Z 166 kg (366 lb) für das
Fahrzeug nicht überschreiten.
GCA10080
ACHTUNG:
Bei der Benutzung des Ablage-
fachs die folgenden Punkte beach-
ten.
●Da sich unter Sonneneinwir-
kung Hitze im Ablagefach
staut, am besten keine hitze-
empfindlichen Gegenstände
darin aufbewahren.
●Feuchte Gegenstände nur in
einer Plastiktüte verpackt im
Ablagefach mitführen, damit
die Feuchtigkeit sich nicht aus-
breitet.
●Die im Ablagefach mitgeführ-
ten Gegenstände in einen Plas-
tikbeutel verpacken, da sie
nass werden könnten, wenn
der Roller gewaschen wird.
●Keine zerbrechlichen oder
wertvollen Gegenstände im
Ablagefach mitführen bzw.
belassen.
Im Ablagefach ist Platz für einen
Helm, vorausgesetzt, dieser wird ver-
kehrt herum mit nach vorn weisen-
dem Visier abgelegt.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
5RW-F8199-G4.QXD 20/11/07 08:40 Página 28
Page 29 of 80
HINWEIS:
●Gewisse Helme können aufgrund
ihrer Größe oder Form nicht in
das Ablagefach hineinpassen.
●Den Roller nicht mit geöffneter
Sitzbank unbeaufsichtigt stehen
lassen.
GAUT1071

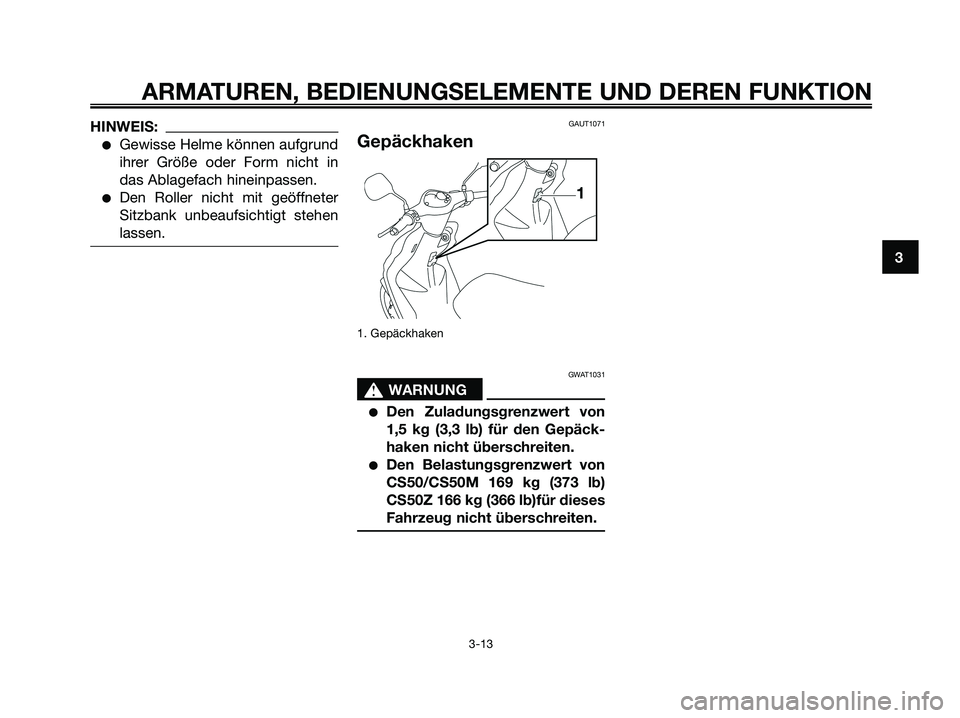

Gepäckhaken
1. Gepäckhaken
GWAT1031
s s
WARNUNG
●Den Zuladungsgrenzwert von
1,5 kg (3,3 lb) für den Gepäck-
haken nicht überschreiten.
●Den Belastungsgrenzwert von
CS50/CS50M 169 kg (373 lb)
CS50Z 166 kg (366 lb)für dieses
Fahrzeug nicht überschreiten.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
5RW-F8199-G4.QXD 20/11/07 08:40 Página 29
Page 30 of 80
GAU15593

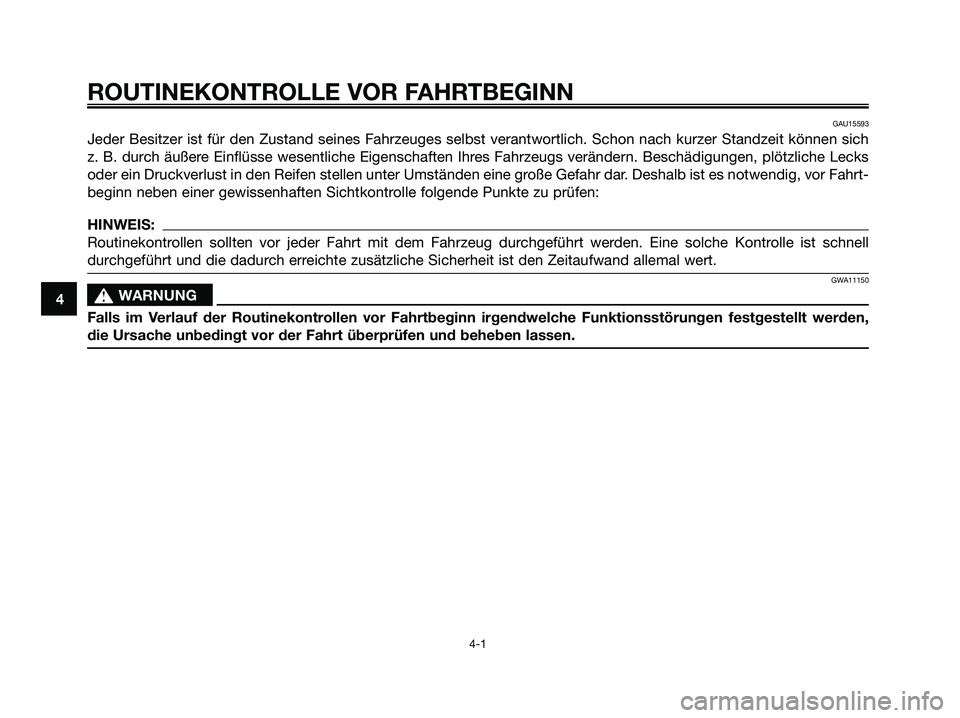

Jeder Besitzer ist für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Standzeit können sich
z. B. durch äußere Einflüsse wesentliche Eigenschaften Ihres Fahrzeugs verändern. Beschädigungen, plötzliche Lecks
oder ein Druckverlust in den Reifen stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrt-
beginn neben einer gewissenhaften Sichtkontrolle folgende Punkte zu prüfen:
HINWEIS:
Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell
durchgeführt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
GWA11150
s s
WARNUNG
Falls im Verlauf der Routinekontrollen vor Fahrtbeginn irgendwelche Funktionsstörungen festgestellt werden,
die Ursache unbedingt vor der Fahrt überprüfen und beheben lassen.
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
5RW-F8199-G4.QXD 20/11/07 08:40 Página 30
Page 31 of 80
GAU15605
Routinekontrolle vor Fahrtbeginn
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
PRÜFPUNKT KONTROLLEN SEITE
• Kraftstoffstand im Tank prüfen.
Kraftstoff• Ggf. tanken.3-9
• Kraftstoffleitung auf Lecks überprüfen.
• Ölstand im Öltank prüfen.
Zweitaktöl• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen. 3-10
• Fahrzeug auf Öllecks kontrollieren.
Achsgetriebeöl• Fahrzeug auf Öllecks kontrollieren. 6-7
• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Kühlflüssigkeit (Für CS50Z)• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
6-8
hinzufügen.
• Kühlsystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Vorderradbremse• Ersetzen, falls nötig. 6-14, 6-15, 6-16
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
• Funktion prüfen.
Hinterradbremse• Ggf. Seilzug schmieren.
6-14, 6-15
• Hebelspiel kontrollieren.
• Ggf. einstellen.
• Sicherstellen, dass er reibungslos funktioniert.
Gasdrehgriff• Seilzugspiel kontrollieren.
6-11, 6-17
• Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen
und des Seilzug- und Griffgehäuse schmieren lassen.
• Auf Beschädigung kontrollieren.
Räder und Reifen• Den Zustand der Reifen und die Profiltiefe prüfen.
6-11, 6-13
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
5RW-F8199-G4.QXD 20/11/07 08:40 Página 31
Page 32 of 80

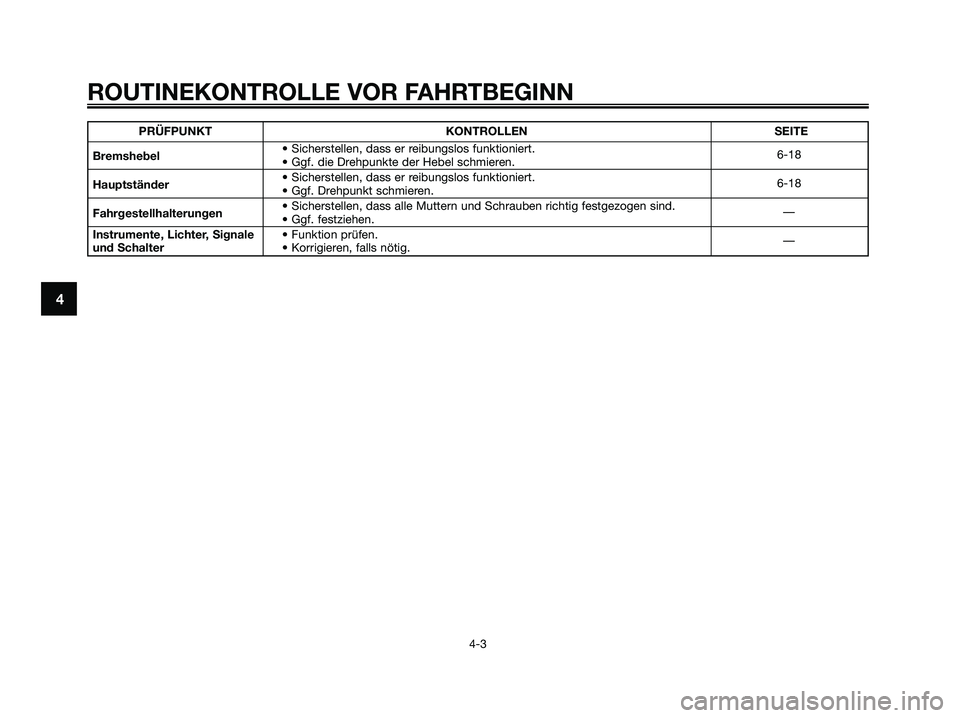

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
PRÜFPUNKT KONTROLLEN SEITE
Bremshebel• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.6-18
Hauptständer• Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkt schmieren.6-18
Fahrgestellhalterungen• Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
• Ggf. festziehen.—
Instrumente, Lichter, Signale • Funktion prüfen.
und Schalter• Korrigieren, falls nötig.—
5RW-F8199-G4.QXD 20/11/07 08:40 Página 32
