2008 TOYOTA PRIUS Manuel du propriétaire (in French)

407
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D_(L/O_0708)
Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Pour
plus d’informations concernant le remplacement des autres
ampoules, contactez votre concessionnaire Toyota.
■Préparez une ampoule de remplacement.
Vérifiez la puissance (watts) de l’ampoule que vous allez
remplacer. ( →P. 471)
■ Retirez le couvercle du compartiment moteur si nécessaire.
→ P. 3 6 5
■ Emplacement des ampoules avant
■ Emplacement des ampoules arrière
ITY43P038
Feux de stationnement
et feux de gabarit avant
Phares
Clignotants avant
ITY43P039
Lumière du clignotant arrière
Feu de recul Éclairage de la plaque
d’immatriculation.
Feux arrière et
feux de gabarit arrière

408 4-3. Opérations d'entretien à réaliser soi-même
PRIUS_D_(L/O_0708)
Remplacement des ampoules■ Feux de route
Débranchez le connecteur.
Ôtez le couvercle en
caoutchouc.
Libérez le ressort de retenue de
l’ampoule.
ITY43P040
1 ÉTAPE
ITY43P041
2 ÉTAPE
ITY43P042
3 ÉTAPE

409
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D_(L/O_0708)

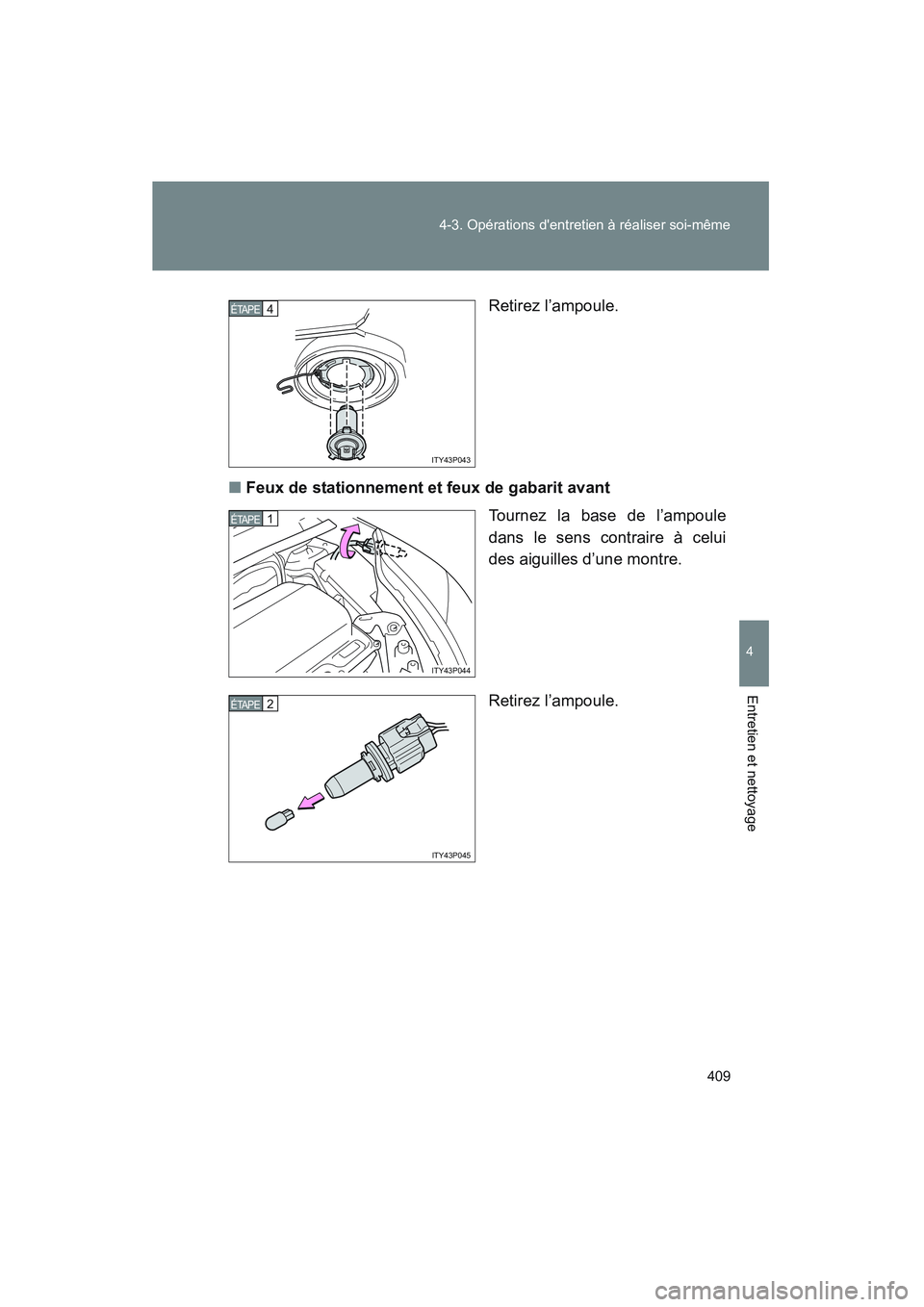

Retirez l’ampoule.
■ Feux de stationnement et feux de gabarit avant
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
ITY43P043
4 ÉTAPE
ITY43P044
1 ÉTAPE
ITY43P045
2 ÉTAPE

410 4-3. Opérations d'entretien à réaliser soi-même
PRIUS_D_(L/O_0708)■
Clignotants avant
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
ITY43P046
1 ÉTAPE
ITY43P047
2 ÉTAPE

411
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D_(L/O_0708)
■
Feux de recul, feux arrière et feux de position arrière
Ouvrez le hayon et enlevez le
couvercle.
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Clignotant arrière
Feux de recul
Feux arrière et feux de gabarit
arrière
Retirez l’ampoule. Clignotant arrière
Feux de recul
Feux arrière et feux de gabarit
arrière
ITY43P048
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE

412 4-3. Opérations d'entretien à réaliser soi-même
PRIUS_D_(L/O_0708)■

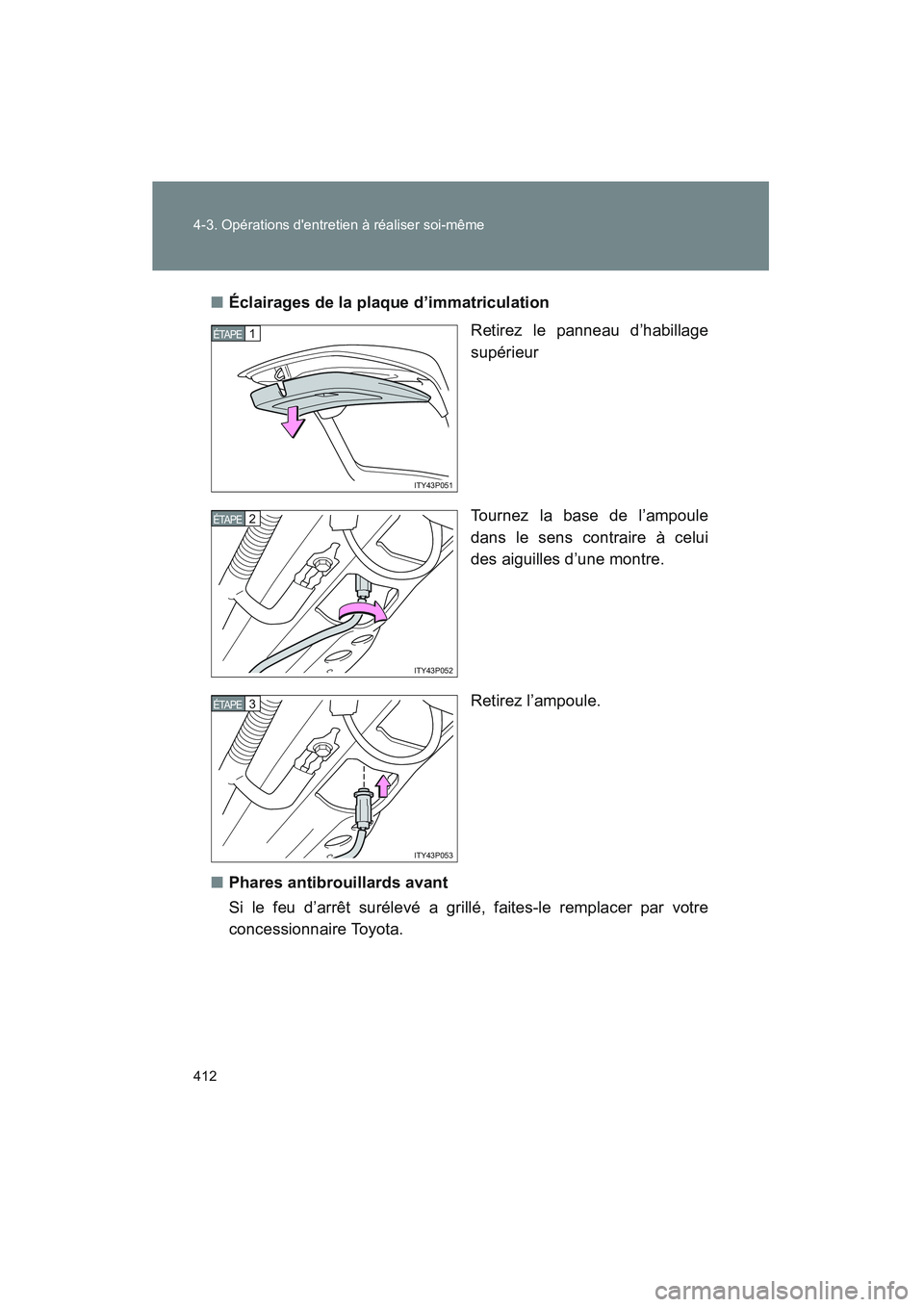

Éclairages de la plaque d’immatriculation
Retirez le panneau d’habillage
supérieur
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
■ Phares antibrouillards avant
Si le feu d’arrêt surélevé a grillé, faites-le remplacer par votre
concessionnaire Toyota.
ITY43P051
1 ÉTAPE
ITY43P052
2 ÉTAPE
ITY43P053
3 ÉTAPE

413
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D_(L/O_0708)
■

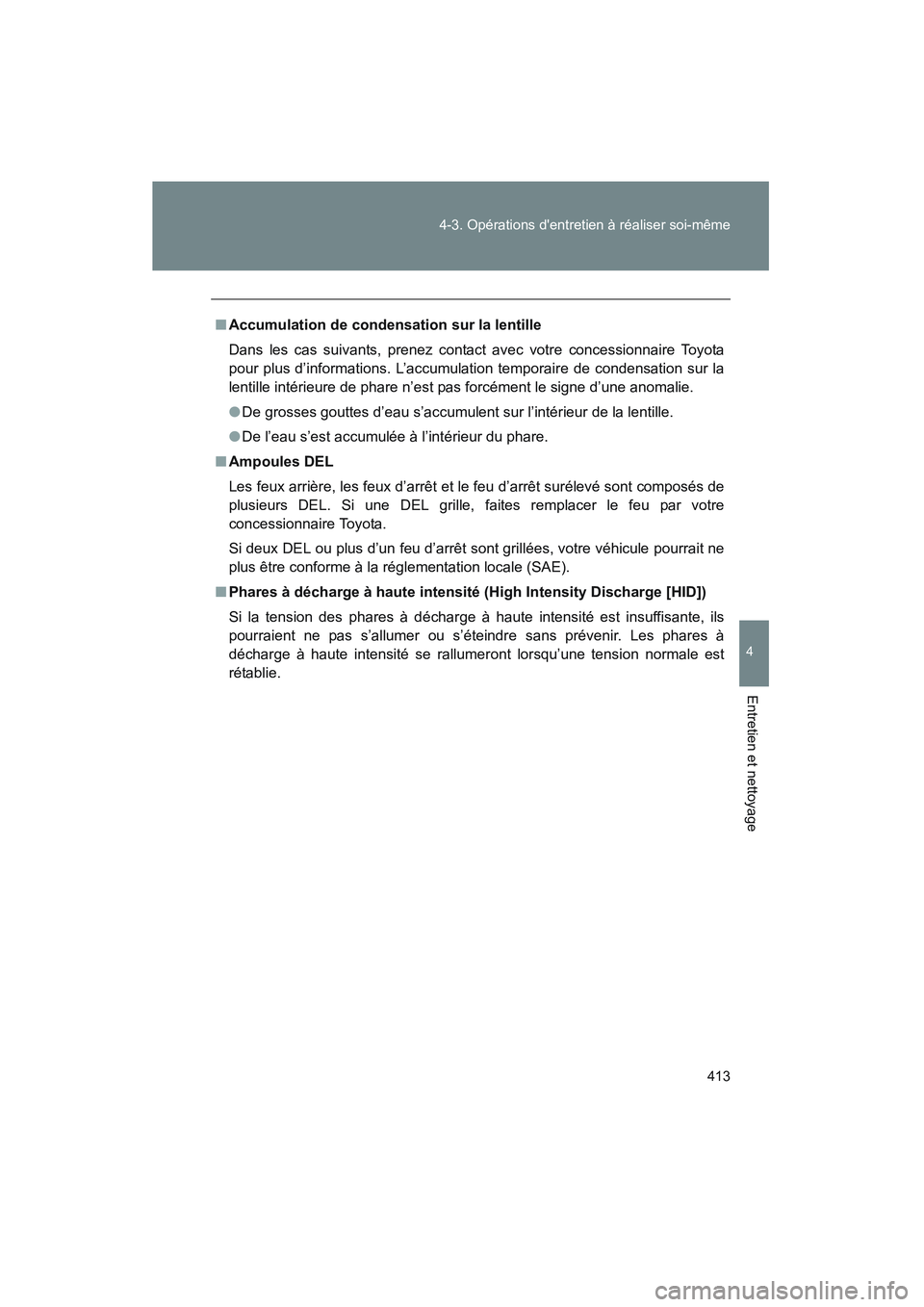

Accumulation de condensation sur la lentille
Dans les cas suivants, prenez contact avec votre concessionnaire Toyota
pour plus d’informations. L’accumulation temporaire de condensation sur la
lentille intérieure de phare n’est pas forcément le signe d’une anomalie.
●De grosses gouttes d’eau s’accumulent sur l’intérieur de la lentille.
● De l’eau s’est accumulée à l’intérieur du phare.
■ Ampoules DEL
Les feux arrière, les feux d’arrêt et le feu d’arrêt surélevé sont composés de
plusieurs DEL. Si une DEL grille, fa ites remplacer le feu par votre
concessionnaire Toyota.
Si deux DEL ou plus d’un feu d’arrêt sont grillées, votre véhicule pourrait ne
plus être conforme à la réglementation locale (SAE).
■ Phares à décharge à haute intensité (High Intensity Discharge [HID])
Si la tension des phares à décharge à haute intensité est insuffisante, ils
pourraient ne pas s’allumer ou s’éteindre sans prévenir. Les phares à
décharge à haute intensité se rallumeront lorsqu’une tension normale est
rétablie.

414 4-3. Opérations d'entretien à réaliser soi-même
PRIUS_D_(L/O_0708)

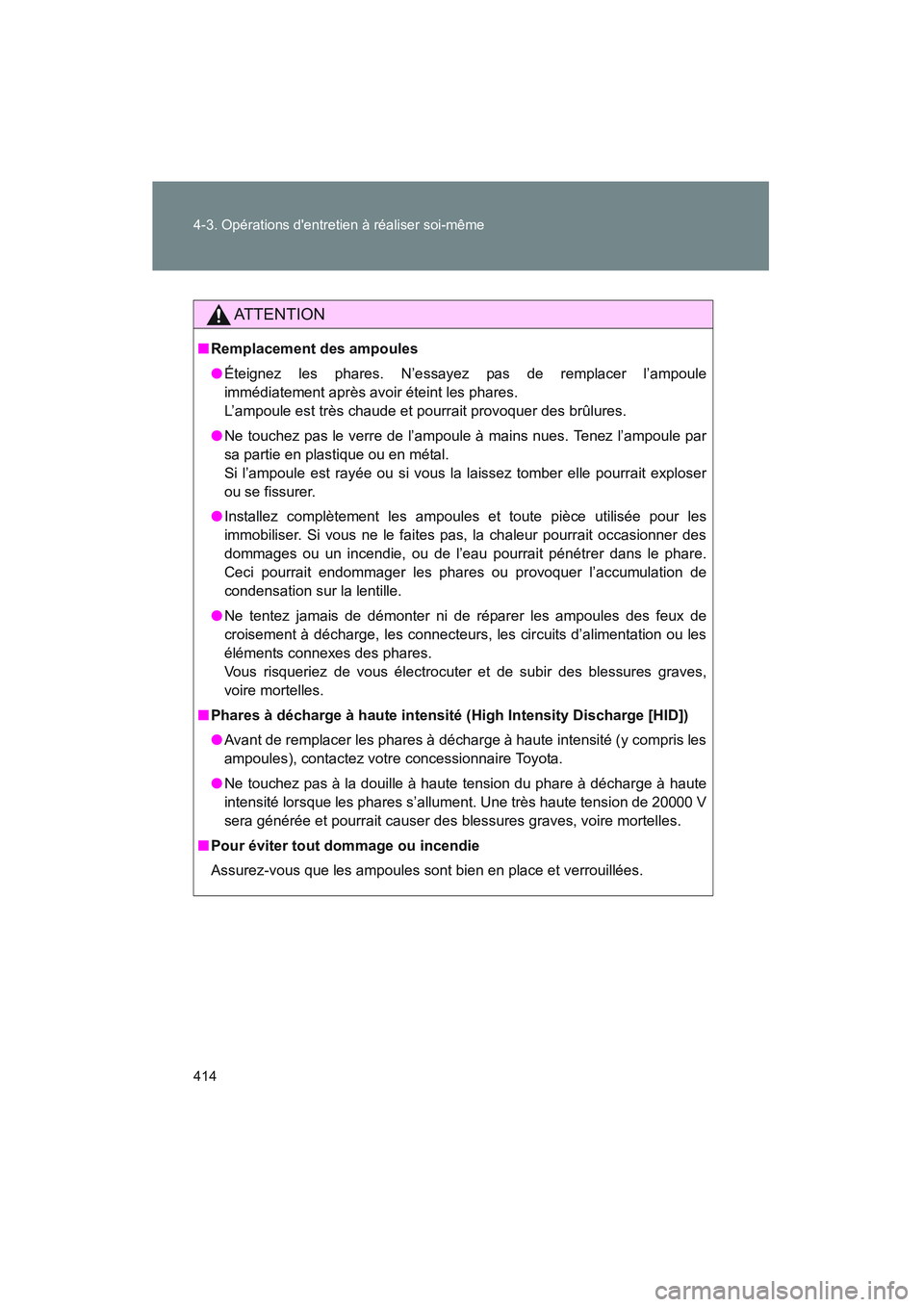

AT T E N T I O N
■Remplacement des ampoules
● Éteignez les phares. N’essayez pas de remplacer l’ampoule
immédiatement après avoir éteint les phares.
L’ampoule est très chaude et pour rait provoquer des brûlures.
● Ne touchez pas le verre de l’ampoule à mains nues. Tenez l’ampoule par
sa partie en plastique ou en métal.
Si l’ampoule est rayée ou si vous la laissez tomber elle pourrait exploser
ou se fissurer.
● Installez complètement les ampoules et toute pièce utilisée pour les
immobiliser. Si vous ne le faites pas, la chaleur pourrait occasionner des
dommages ou un incendie, ou de l’eau pourrait pénétrer dans le phare.
Ceci pourrait endommager les phares ou provoquer l’accumulation de
condensation sur la lentille.
● Ne tentez jamais de démonter ni de réparer les ampoules des feux de
croisement à décharge, les connecteurs, les circuits d’alimentation ou les
éléments connexes des phares.
Vous risqueriez de vous électrocuter et de subir des blessures graves,
voire mortelles.
■ Phares à décharge à haute intensité (High Intensity Discharge [HID])
● Avant de remplacer les phares à décharge à haute intensité (y compris les
ampoules), contactez votre concessionnaire Toyota.
● Ne touchez pas à la douille à haute tension du phare à décharge à haute
intensité lorsque les phares s’allument. Une très haute tension de 20000 V
sera générée et pourrait causer des blessures graves, voire mortelles.
■ Pour éviter tout dommage ou incendie
Assurez-vous que les ampoules sont bien en place et verrouillées.
