4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D_(L/O_0708)
Compartiment de charge
Ôtez le couvercle.
Lorsqu’une défaillance du système se produit, consultez la
rubrique “Disposition et ampérage des fusibles” ( →P. 401)
pour en savoir davantage sur la vérification des fusibles.
Retirez le fusible à l’aide de
l’extracteur.
4 ÉTAPE
5 ÉTAPE

400 4-3. Opérations d'entretien à réaliser soi-même
PRIUS_D_(L/O_0708)
Vérifiez si le fusible a grillé.
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le avec un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à
fusibles.
Ty p e BFusible normal
Fusible grillé
Remplacez-le avec un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à
fusibles.
Ty p e CFusible normal
Fusible grillé
Adressez-vous à votre
concessionnaire Toyota.
6 ÉTAPE

401
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D_(L/O_0708)
Disposition et ampérage des fusibles
■ Bloc d’instrumentation côté conducteur
FusibleAmpérageCircuit
1PWR30 AGlaces assistées
2DEF 40 ADésembueur de lunette arrière
3M/HTR 15 ARétroviseur extérieur chauffant
4WIP 30 AEssuie-glace
5 RR WIP 15 AEssuie-glace arrière
6WSH 20 ALave-glace
7 ECU-IG 7,5 ASystème Smart key, glaces
assistées, écran tactile, direction
assistée électrique, système de
dissuasion de vol
8GAUGE 10 AJauges et compteurs, feux de recul,
feux de détresse, glaces assistées
9OBD 7,5 ASystème de diagnostic de bord
10 STOP 7,5 AFeux d’arrêt
11 D O O R 25 AVerrou de portière assisté
12 ACC-B 25 AFusibles “POWER OUTLET”, “ACC”

402 4-3. Opérations d'entretien à réaliser soi-même
PRIUS_D_(L/O_0708)
13 ECU-B15 AÉcran tactile, glaces assistées,
climatiseur
14 AM1 7,5 ASystème hybride
15 TAIL 10 AFeux arrière, éclairage de la plaque
d’immatriculation, feux de
stationnement
16 PANEL 7,5 AÉcran tactile, montre de bord,
système audio, éclairage du bloc
d’instrumentation
17 A/C (HTR) 10 ASystème de climatisation
18 FR DOOR 20 AGlaces assistées
19 PWR
OUTLET
15 A
Prise de courant
20 ACC 7,5 ASystème audio, écran tactile, montre
de bord
21 PWR
OUTLET FR
15 A
Prise de courant
22 IGN 7,5 ASystème hybride, système
d’immobilisation du moteur de
véhicule hybride, coussins
gonflables SRS
FusibleAmpérageCircuit

403
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D_(L/O_0708)
■

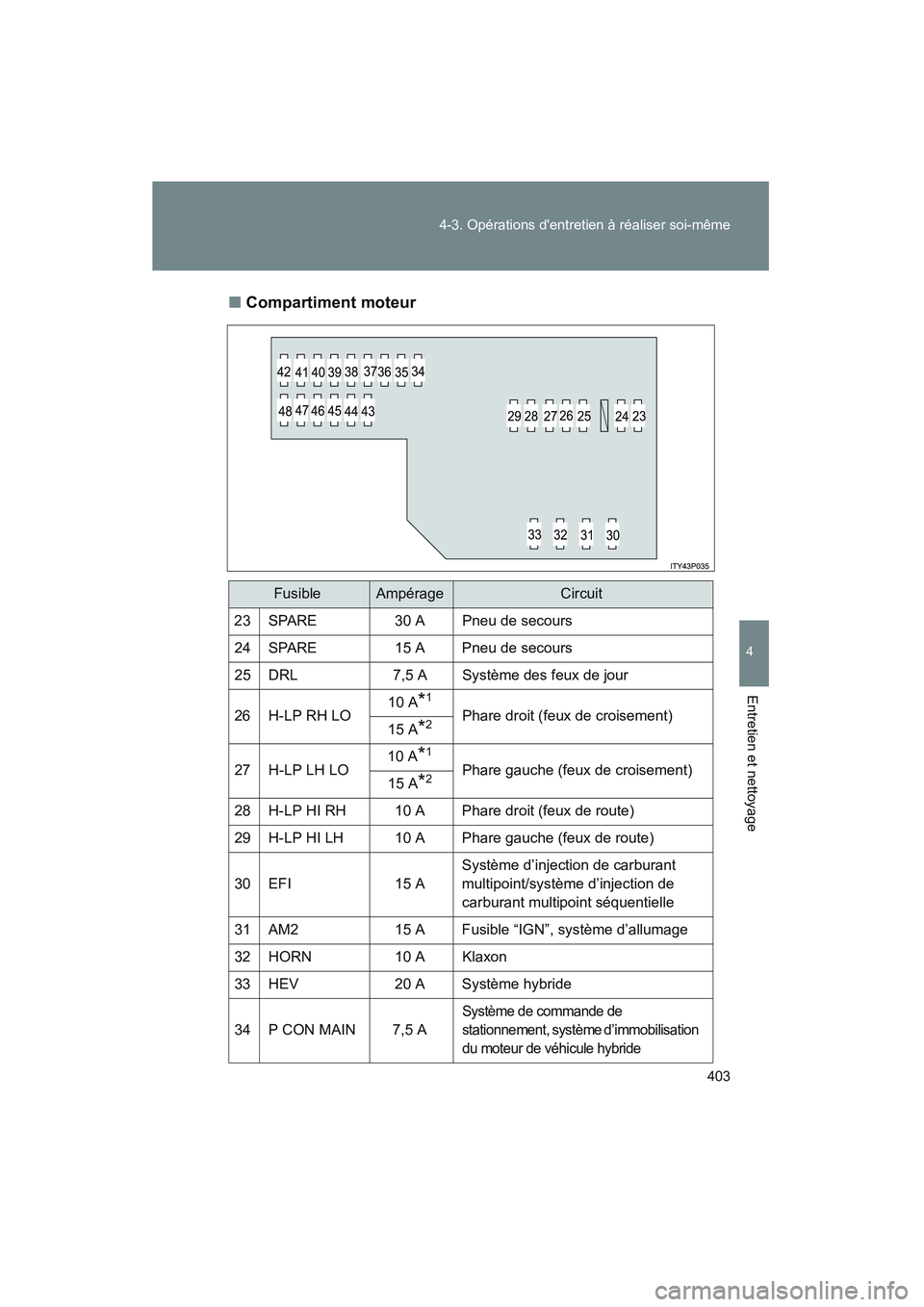

Compartiment moteur
FusibleAmpérageCircuit
23 SPARE
30 APneu de secours
24 SPARE 15 A Pneu de secours
25 DRL 7,5 A Système des feux de jour
26 H-LP RH LO 10 A
*1
Phare droit (feux de croisement)
15 A*2
27 H-LP LH LO 10 A*1
Phare gauche (feux de croisement)
15 A*2
28 H-LP HI RH 10 A Phare droit (feux de route)
29 H-LP HI LH 10 A Phare gauche (feux de route)
30 EFI 15 A Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
31 AM2 15 A Fusible “IGN”, système d’allumage
32 HORN 10 A Klaxon
33 HEV 20 A Système hybride
34 P CON MAIN 7,5 A
Système de commande de
stationnement, système d’immobilisation
du moteur de véhicule hybride

404 4-3. Opérations d'entretien à réaliser soi-même
PRIUS_D_(L/O_0708)
*1: Véhicules dotés de phares hallogènes (feux de croisement)
*2: Véhicules dotés de phares à décharge (feux de croisement)35 ABS -1 25 A Freins antiblocage
36 ETCS 10 A
Système de commande électronique
du papillon des gaz
37 BATT FAN 10 A Ventilateur de refroidissement de la
batterie
38 HAZ 10 A Clignotants, feux de détresse
39 DOME 15 A Système audio, éclairage intérieur,
système Smart key, jauges et
compteurs, clignotants, éclairage de
compartiment à bagages, montre de
bord
40 ABS MAIN3 15 A Freins antiblocage
41 ABS MAIN2 10 A Freins antiblocage
42 ABS MAIN1 10 A Freins antiblocage
43 FR FOG 15 A Phares antibrouillards
44 CHS W/P 10 A CHS W/P
45 AMP 30 A Système audio
46 PTC HTR2 30 A Chauffage PTC
47 PTC HTR1 30 A Chauffage PTC
48 CDS FAN 30 A Ventilateur de refroidissement
électrique
FusibleAmpérageCircuit

405
4-3. Opérations d'entretien à réaliser soi-même
4
Entretien et nettoyage
PRIUS_D_(L/O_0708)
■

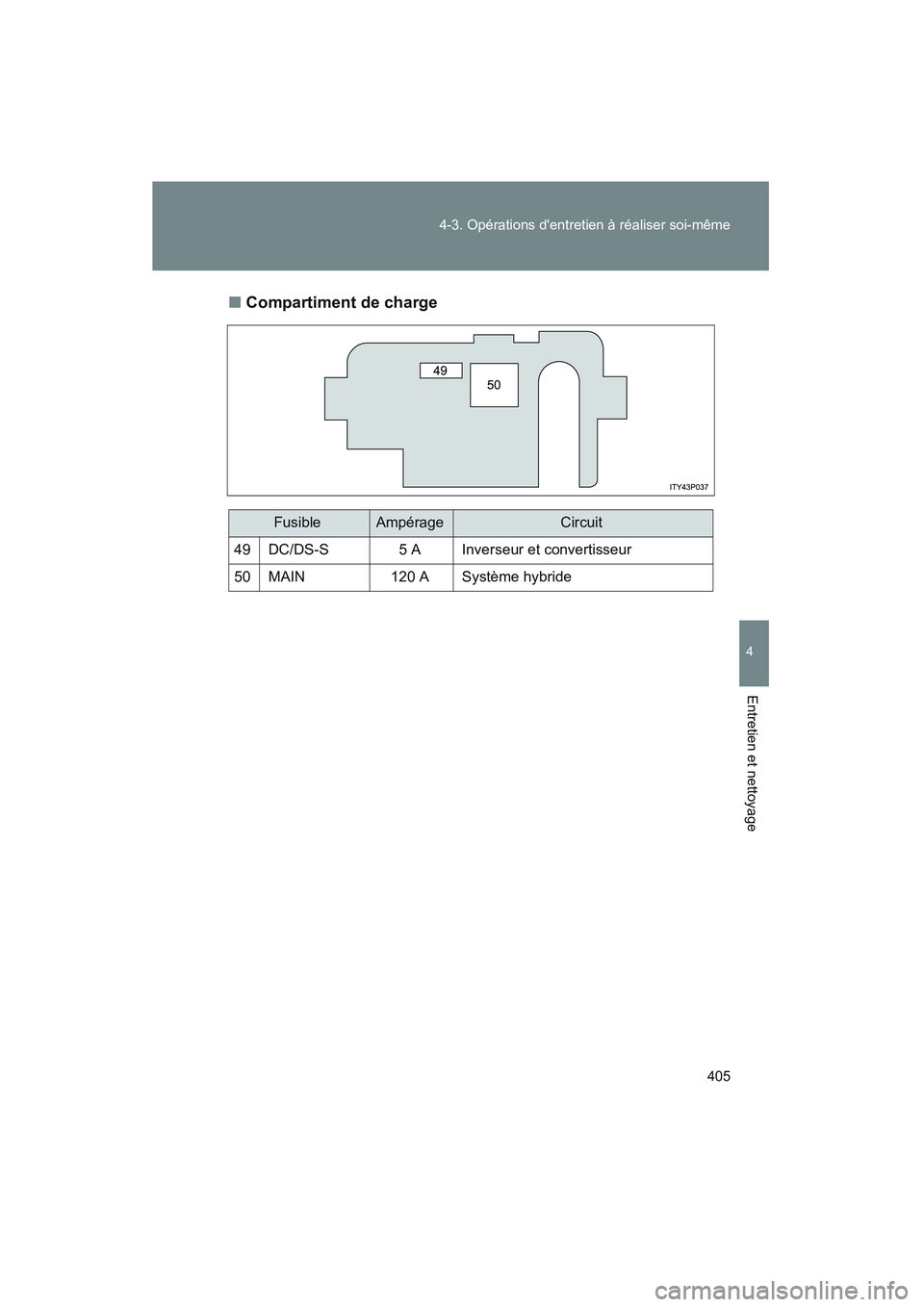

Compartiment de charge
FusibleAmpérageCircuit
49 DC/DS-S 5 A Inverseur et convertisseur
50 MAIN 120 A Système hybride

406 4-3. Opérations d'entretien à réaliser soi-même
PRIUS_D_(L/O_0708)
AT T E N T I O N
■Pour éviter tout risque de panne et d’incendie
Veuillez observer les précautions suivantes.
Les négliger pourrait endommager le véhicule et occasionner des blessures
graves ou un incendie.
● N’utilisez jamais de fusible d’am pérage supérieur à celui prescrit ou
d’autre objet qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même
provisoirement.
Cela pourrait occasionner des dommages importants, voire un incendie.
● Ne modifiez pas les fusibles ni la boîte à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Toyota de trouver l’origine de la
surcharge électrique et de faire la réparation.
