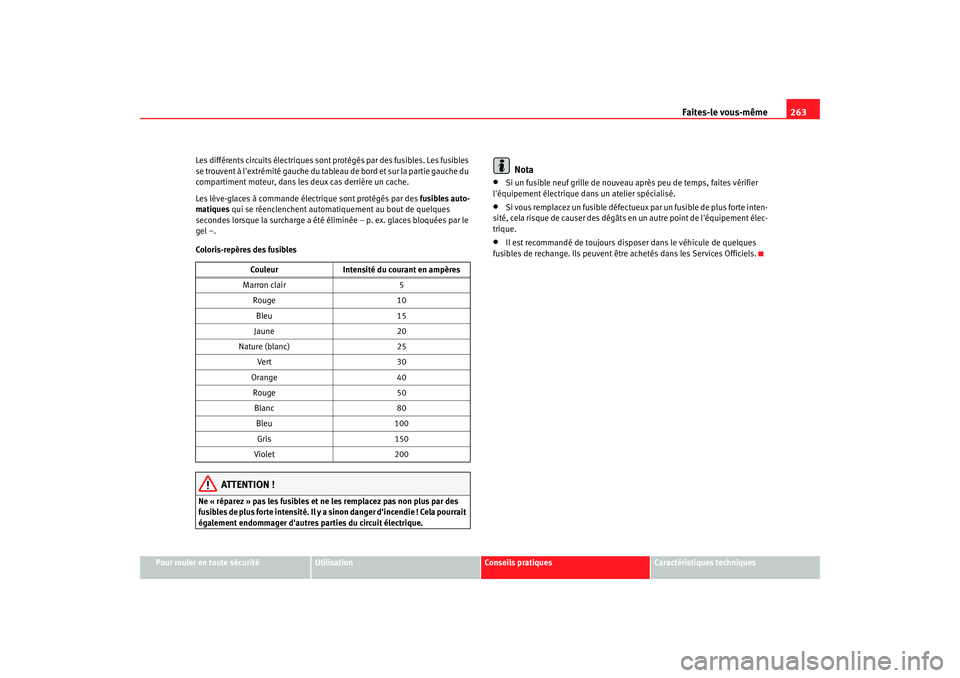

Les différents circuits électriques sont protégés par des fusibles. Les fusibles
se trouvent à l'extrémité gauche du tableau de bord et sur la partie gauche du
compartiment moteur, dans les deux cas derrière un cache.
Les lève-glaces à commande électrique sont protégés par des
fusibles auto-
matiques qui se réenclenchent automatiqu ement au bout de quelques
secondes lorsque la surcharge a été éliminée – p. ex. glaces bloquées par le
gel –.
Coloris-repères des fusibles
ATTENTION !
Ne « réparez » pas les fusibles et ne les remplacez pas non plus par des
fusibles de plus forte intensité. Il y a sinon danger d'incendie ! Cela pourrait
également endommager d'autres parties du circuit électrique.
Nota
•
Si un fusible neuf grille de nouveau après peu de temps, faites vérifier
l'équipement électrique dans un atelier spécialisé.
•
Si vous remplacez un fusible défectueux par un fusible de plus forte inten-
sité, cela risque de causer des dégâts en un autre point de l'équipement élec-
trique.
•
Il est recommandé de toujours disp oser dans le véhicule de quelques
fusibles de rechange. Ils peuvent être achetés dans les Services Officiels.
Couleur Intensité du courant en ampères
Marron clair 5
Rouge 10
Bleu 15
Jaune 20
Nature (blanc) 25
Ve r t 3 0
Orange 40
Rouge 50
Blanc 80
Bleu 100
Gris 150
Violet 200
altea frances.book Seite 263 Mittwoch, 5. September 2007 9:12 09

Faites-le vous-même

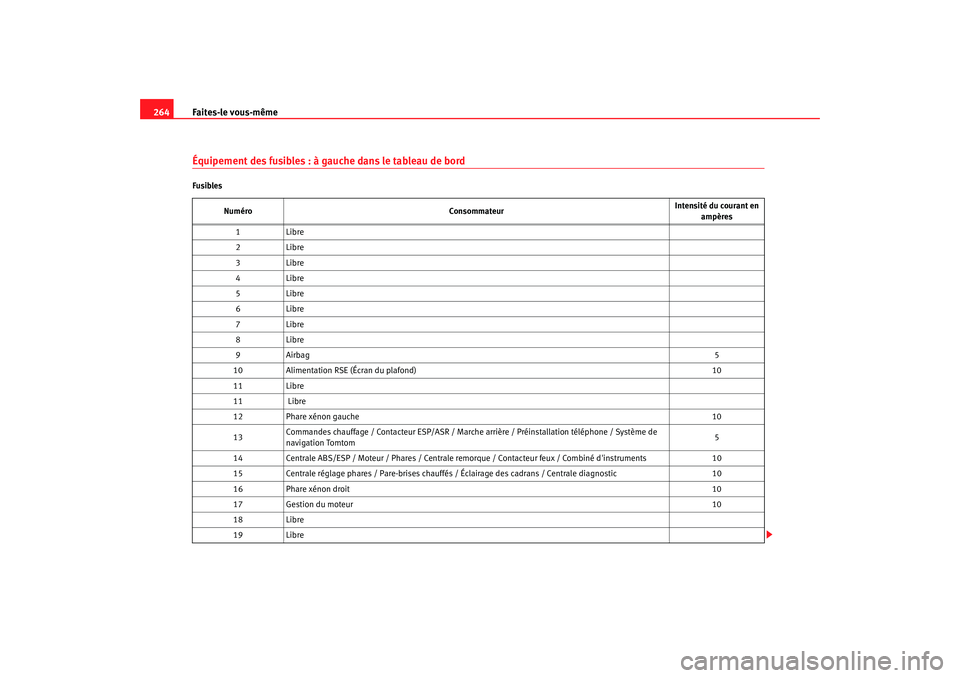

264Équipement des fusibles : à gauche dans le tableau de bordFusibles
Numéro Consommateur Intensité du courant en
ampères
1 Libre
2 Libre
3 Libre
4 Libre
5 Libre
6 Libre
7 Libre
8 Libre
9 Airbag 5
10 Alimentation RSE (Écran du plafond) 10
11 Libre
11 Libre
12 Phare xénon gauche 10
13 Commandes chauffage / Contacteur ESP/ASR / Marche arrière / Préinstallation téléphone / Système de
navigation Tomtom 5
14 Centrale ABS/ESP / Moteur / Phares / Centrale re morque / Contacteur feux / Combiné d'instruments 10
15 Centrale réglage phares / Pare-brises chauffés / Éclairage des cadrans / Centrale diagnostic 10
16 Phare xénon droit 10
17 Gestion du moteur 10
18 Libre
19 Libre
altea frances.book Seite 264 Mittwoch, 5. September 2007 9:12 09

Faites-le vous-même265
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

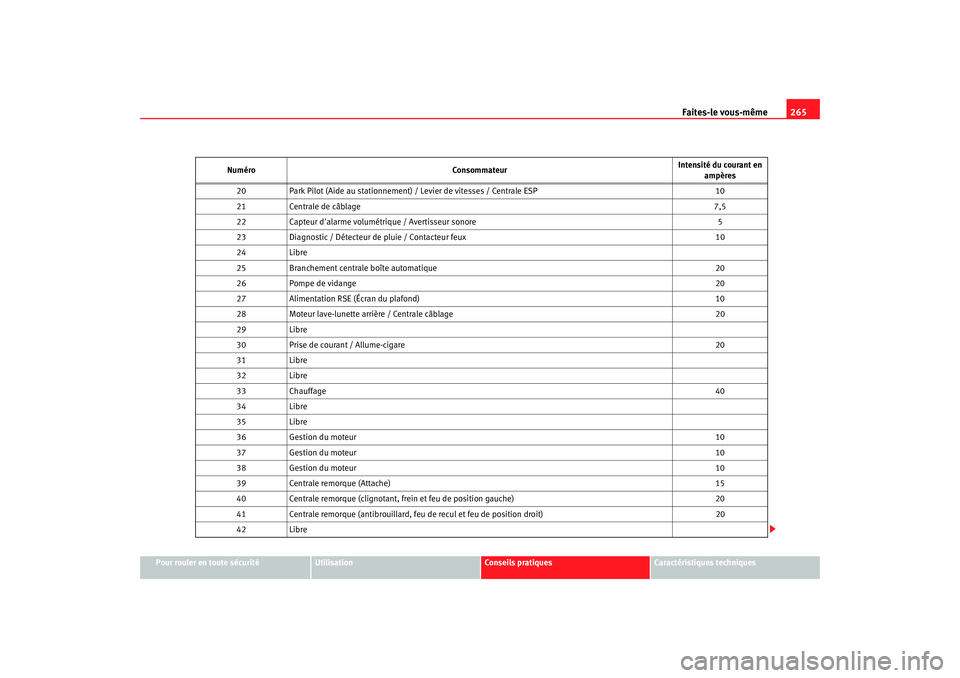

20
Park Pilot (Aide au stationnement) / Levier de vitesses / Centrale ESP 10
21 Centrale de câblage 7,5
22 Capteur d'alarme volumétrique / Avertisseur sonore 5
23 Diagnostic / Détecteur de pluie / Contacteur feux 10
24 Libre
25 Branchement centrale boîte automatique 20
26 Pompe de vidange 20
27 Alimentation RSE (Écran du plafond) 10
28 Moteur lave-lunette arri ère / Centrale câblage 20
29 Libre
30 Prise de courant / Allume-cigare 20
31 Libre
32 Libre
33 Chauffage 40
34 Libre
35 Libre
36 Gestion du moteur 10
37 Gestion du moteur 10
38 Gestion du moteur 10
39 Centrale remorque (Attache) 15
40 Centrale remorque (clignotant, frein et feu de position gauche) 20
41 Centrale remorque (antibrouillard, fe u de recul et feu de position droit) 20
42 Libre
Numéro
Consommateur Intensité du courant en
ampères
altea frances.book Seite 265 Mittwoch, 5. September 2007 9:12 09

Faites-le vous-même

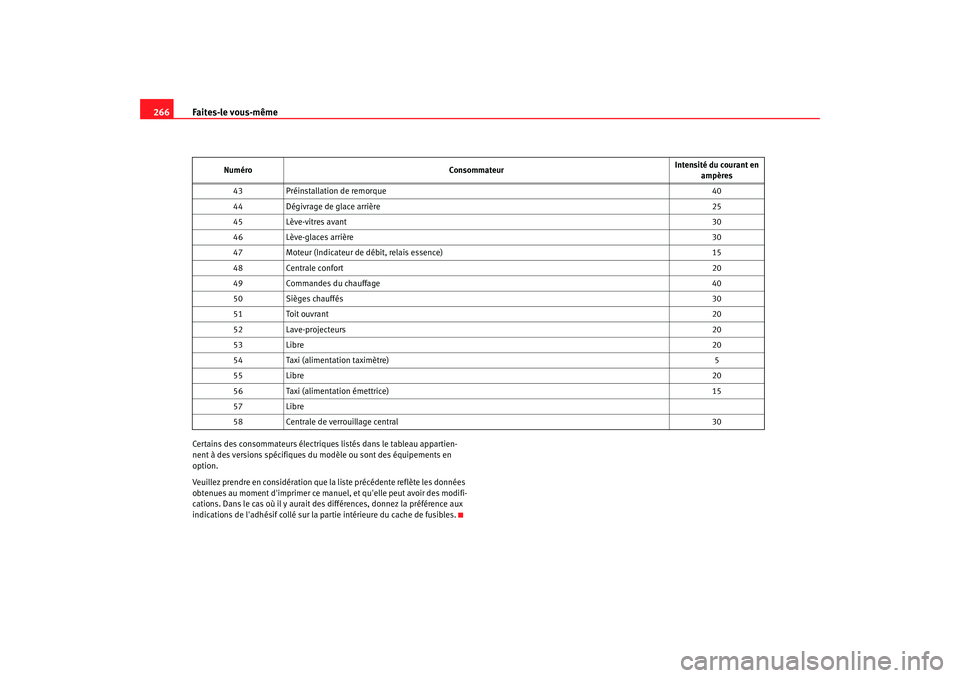

266Certains des consommateurs électriques listés dans le tableau appartien-
nent à des versions spécifiques du modèle ou sont des équipements en
option.
Veuillez prendre en considération que la liste précédente reflète les données
obtenues au moment d'imprimer ce manu el, et qu'elle peut avoir des modifi-
cations. Dans le cas où il y aurait des différences, donnez la préférence aux
indications de l'adhésif collé sur la partie intérieure du cache de fusibles. 43
Préinstallation de remorque 40
44 Dégivrage de glace arrière 25
45 Lève-vitres avant 30
46 Lève-glaces arrière 30
47 Moteur (Indicateur de débit, relais essence) 15
48 Centrale confort 20
49 Commandes du chauffage 40
50 Sièges chauffés 30
51 Toit ouvrant 20
52 Lave-projecteurs 20
53 Libre 20
54 Taxi (alimentation taximètre) 5
55 Libre 20
56 Taxi (alimentation émettrice) 15
57 Libre
58 Centrale de verrouillage central 30
Numéro
Consommateur Intensité du courant en
ampères
altea frances.book Seite 266 Mittwoch, 5. September 2007 9:12 09

Faites-le vous-même267
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

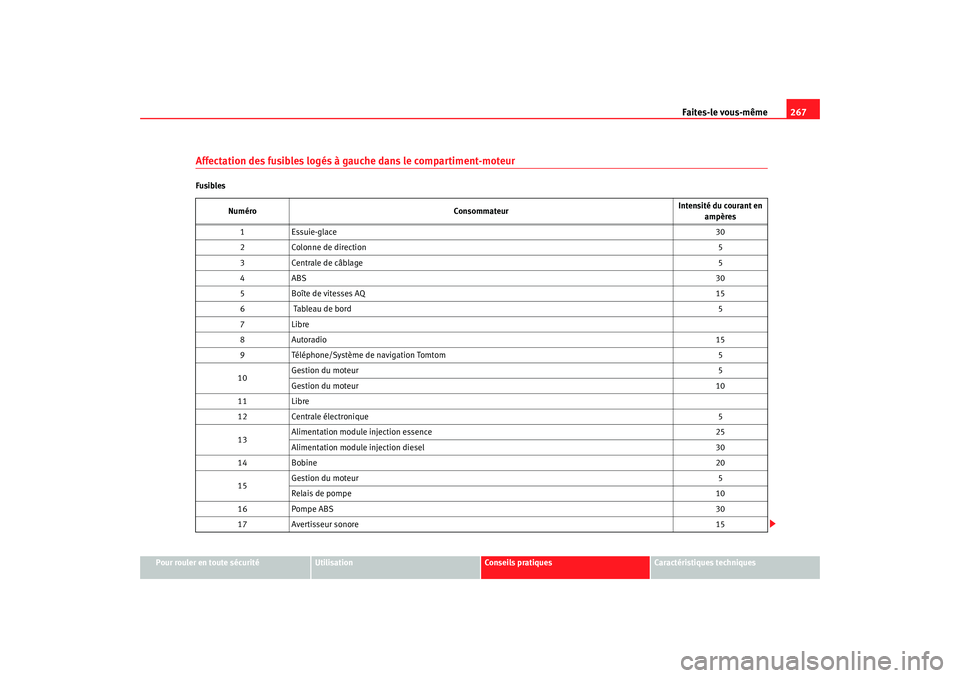

Affectation des fusibles logés à gauche dans le compartiment-moteurFusibles
Numéro ConsommateurIntensité du courant en
ampères
1 Essuie-glace 30
2 Colonne de direction 5
3 Centrale de câblage 5
4A BS 30
5 Boîte de vitesses AQ 15
6 Tableau de bord 5
7 Libre
8A uto ra d io 15
9 Téléphone/Système de navigation Tomtom 5
10 Gestion du moteur
5
Gestion du moteur 10
11 Libre
12 Centrale électronique 5
13 Alimentation module injection essence
25
Alimentation module injection diesel 30
14 Bobine 20
15 Gestion du moteur
5
Relais de pompe 10
16 Pompe ABS 30
17 Avertisseur sonore 15
altea frances.book Seite 267 Mittwoch, 5. September 2007 9:12 09

Faites-le vous-même
268
18 Libre
19 Essuie-glace 30
20 Libre
21 Sonde Lambda 15
22 Pédale de frein, capteur de vitesse 5
23 Gestion du moteur
5
Gestion du moteur 10
Gestion du moteur 15
24 AKF, soupape BV 10
25 Éclairage droit 40
26 Éclairage gauche 40
27 Gestion du moteur
40
Gestion du moteur 50
28 Clé de contact 40
29 Lève-vitres (avant et arrière)
50
Lève-vitres (avant) 30
30 Clé de contact 40
Numéro
ConsommateurIntensité du courant en
ampères
altea frances.book Seite 268 Mittwoch, 5. September 2007 9:12 09

Faites-le vous-même269
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

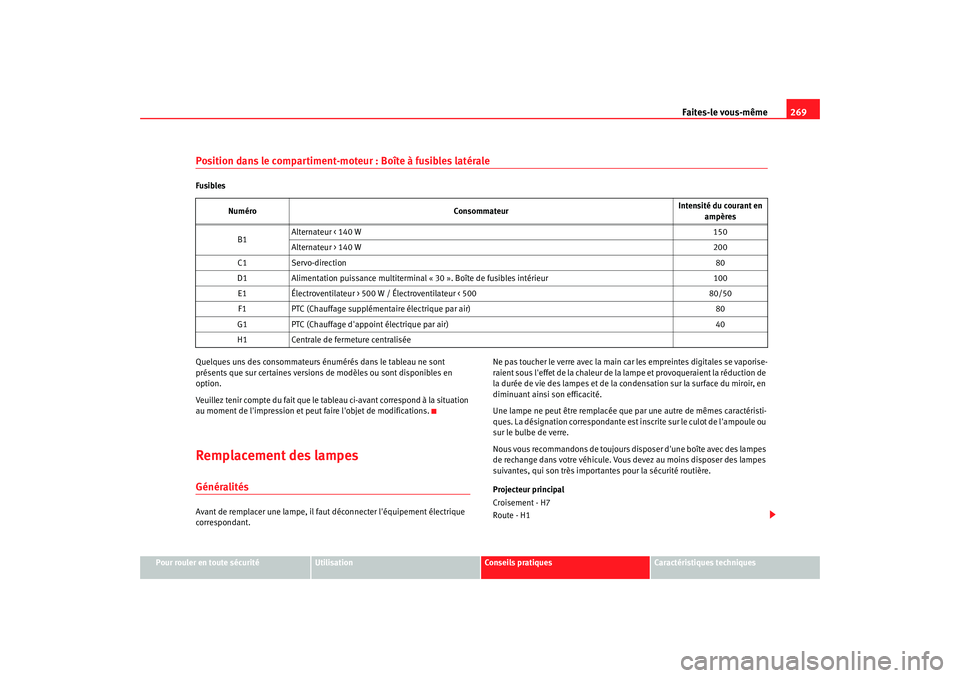

Position dans le compartiment-moteur : Boîte à fusibles latéraleFusibles
Quelques uns des consommateurs énumérés dans le tableau ne sont
présents que sur certaines versions de modèles ou sont disponibles en
option.
Veuillez tenir compte du fait que le tableau ci-avant correspond à la situation
au moment de l'impression et pe ut faire l'objet de modifications.Remplacement des lampesGénéralitésAvant de remplacer une lampe, il faut déconnecter l'équipement électrique
correspondant. Ne pas toucher le verre avec la main car les empreintes digitales se vaporise-
raient sous l'effet de la chaleur de la lampe et provoqueraient la réduction de
la durée de vie des lampes et de la condensation sur la surface du miroir, en
diminuant ainsi son efficacité.
Une lampe ne peut être remplacée que par une autre de mêmes caractéristi-
ques. La désignation correspondante est
inscrite sur le culot de l'ampoule ou
sur le bulbe de verre.
Nous vous recommandons de toujours disposer d'une boîte avec des lampes
de rechange dans votre véhicule. Vous devez au moins disposer des lampes
suivantes, qui son très importantes pour la sécurité routière.
Projecteur principal
Croisement - H7
Route - H1
Numéro
ConsommateurIntensité du courant en
ampères
B1 Alternateur < 140 W
150
Alternateur > 140 W 200
C1 Servo-direction 80
D1 Alimentation puissance multiterminal « 30 ». Boîte de fusibles intérieur 100
E1 Électroventilateur > 500 W / Électroventilateur < 500 80/50
F1 PTC (Chauffage supplémentaire électrique par air) 80
G1 PTC (Chauffage d'appoint électrique par air) 40
H1 Centrale de fermeture centralisée
altea frances.book Seite 269 Mittwoch, 5. September 2007 9:12 09

Faites-le vous-même
270Position - W5W
Clignotant - PY21W
Phares xénon
21)/autodirectionnels*
Croisement et route - D1S
22)
Appels de phare et route additionnels - H1
Position W5W
Clignotants PY21W
Phare antibrouillard
Phare antibrouillard - H3
Feu arrière supérieur
Stop/Position - P21W
23)
Clignotant - R10W
Feu arrière inférieur
Antibrouillard - P21W
Feu de recul - P21W
Clignotant latéral
Clignotant latéral - W5W
Éclairage de la plaque d'immatriculation
Éclairage de la plaque d'immatriculation - C5W
Nota
•
Étant donné la difficulté d'accès de certaines lampes, leur remplacement
devra être effectué par un Service Technique. Cependant, il sera expliqué ci-
après comment procéder pour réaliser ce remplacement, exception faite des
feux antibrouillards* et de l'éclairage de courtoisie.

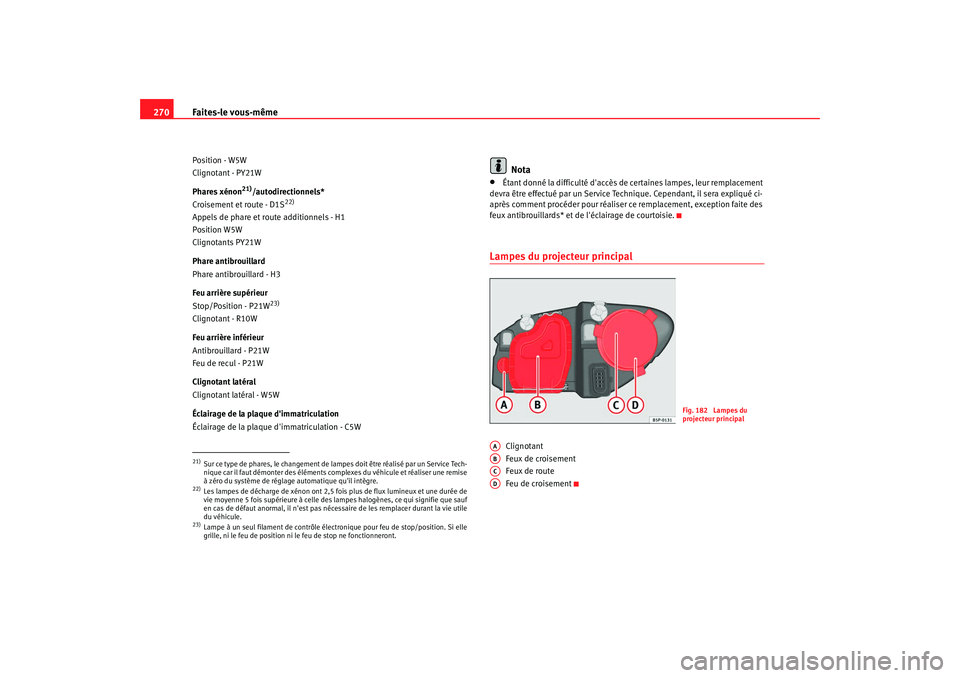

Lampes du projecteur principal
Clignotant
Feux de croisement
Feux de route
Feu de croisement
21)Sur ce type de phares, le changement de lampes doit être réalisé par un Service Tech-
nique car il faut démonter des éléments complexes du véhicule et réaliser une remise
à zéro du système de réglage automatique qu'il intègre.22)Les lampes de décharge de xénon ont 2,5 fo is plus de flux lumineux et une durée de
vie moyenne 5 fois supérieure à celle des lampes halogènes, ce qui signifie que sauf
en cas de défaut anormal, il n'est pas nécessaire de les remplacer durant la vie utile
du véhicule.23)Lampe à un seul filament de contrôle électronique pour feu de stop/position. Si elle
grille, ni le feu de position ni le feu de stop ne fonctionneront.
Fig. 182 Lampes du
projecteur principal
AAABACAD
