2008 Seat Altea Manuel du propriétaire (in French)

55
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
altea frances.book Seite 55 Mittwoch, 5. September 2007 9:12 09

56

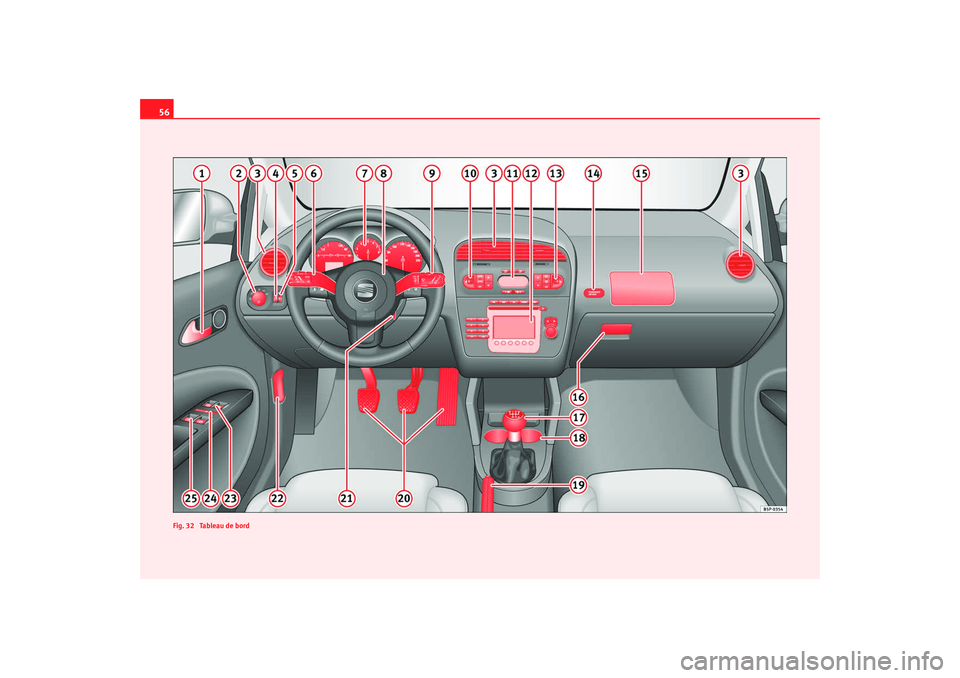

Fig. 32 Tableau de bordaltea frances.book Seite 56 Mittwoch, 5. September 2007 9:12 09

Poste de conduite57
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques

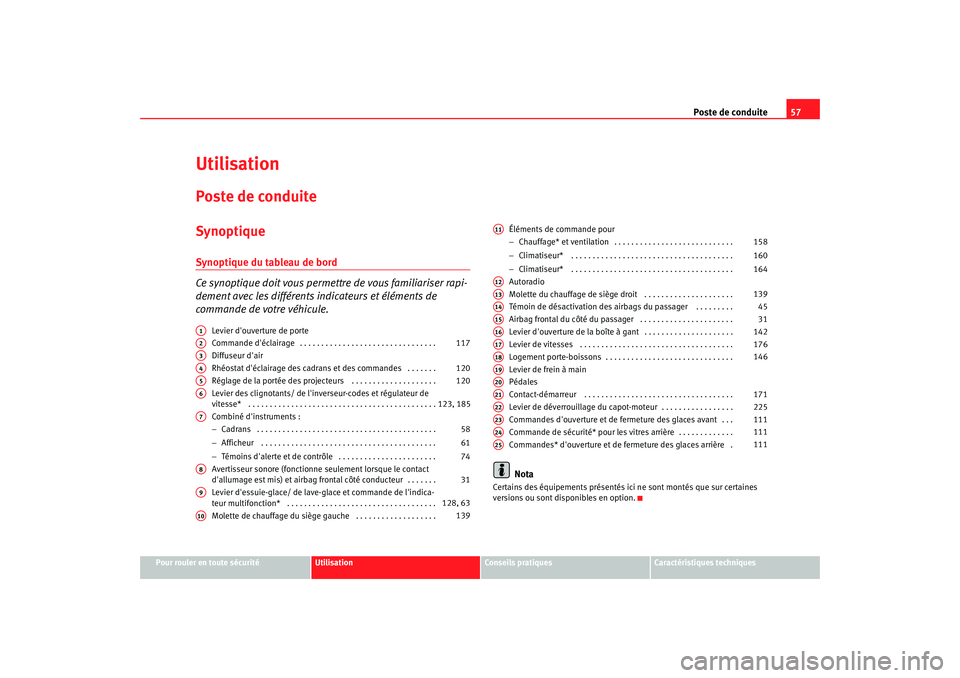

UtilisationPoste de conduiteSynoptiqueSynoptique du tableau de bord
Ce synoptique doit vous permettre de vous familiariser rapi-
dement avec les différents indicateurs et éléments de
commande de votre véhicule.
Levier d'ouverture de porte
Commande d'éclairage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Diffuseur d'air
Rhéostat d'éclairage des cadrans et des commandes . . . . . . .
Réglage de la portée des projecteurs . . . . . . . . . . . . . . . . . . . .
Levier des clignotants/ de l'inverseur-codes et régulateur de
vitesse* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Combiné d'instruments :
−Cadrans . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Afficheur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Témoins d'alerte et de contrôle . . . . . . . . . . . . . . . . . . . . . . .
Avertisseur sonore (fonctionne seulement lorsque le contact
d'allumage est mis) et airbag fron tal côté conducteur . . . . . . .
Levier d'essuie-glace/ de lave-glace et commande de l'indica-
teur multifonction* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Molette de chauffage du siège gauche . . . . . . . . . . . . . . . . . . . Éléments de commande pour
−
Chauffage* et ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatiseur* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatiseur* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Autoradio
Molette du chauffage de siège droit . . . . . . . . . . . . . . . . . . . . .
Témoin de désactivation des airbags du passager . . . . . . . . .
Airbag frontal du côté du passager . . . . . . . . . . . . . . . . . . . . . .
Levier d'ouverture de la boîte à gant . . . . . . . . . . . . . . . . . . . . .
Levier de vitesses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Logement porte-boissons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Levier de frein à main
Pédales
Contact-démarreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Levier de déverrouillage du capot-moteur . . . . . . . . . . . . . . . . .
Commandes d'ouverture et de fermeture des glaces avant . . .
Commande de sécurité* pour les vitres arrière . . . . . . . . . . . . .
Commandes* d'ouverture et de fermeture des glaces arrière .
Nota
Certains des équipements présentés ici ne sont montés que sur certaines
versions ou sont disponibles en option.
A1A2
117
A3A4
120
A5
120
A6
123, 185
A7
58
61
74
A8
31
A9
128, 63
A10
139
A11
158
160
164
A12A13
139
A14
45
A15
31
A16
142
A17
176
A18
146
A19A20A21
171
A22
225
A23
111
A24
111
A25
111
altea frances.book Seite 57 Mittwoch, 5. September 2007 9:12 09

Poste de conduite
58CadransSynoptique des cadrans
Les cadrans indiquent certains état s de fonctionnement du véhicule.Vue partielle du tableau de bord : tableau de bord
Indicateur de niveau de carburant ⇒page 59
Afficheur pour messages divers
Indicateur de température du liquide de refroidissement ⇒page 59
Compte-tours ⇒page 60
Bouton de réglage de l'heure / Bouton de remise à zéro du compteur
kilométrique partiel ⇒page 60
Tachymètre (compteur de vitesse)
Fig. 33 Vue partielle du tableau de bord : tableau de
bord
A1A2A3A4A5A6
altea frances.book Seite 58 Mittwoch, 5. September 2007 9:12 09

Poste de conduite59
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Indicateur du niveau de carburant
 et témoin de réserve
Combiné d'instruments : Indicateur de niveau du réservoir de carburant
Le réservoir à carburant a une contenance d'environ 55 litres.
Quand l'aiguille atteint la zone de réserve ⇒fig. 34 (flèche), un témoin
d'avertissement s'allume et un signal acoustique retentit simultanément
pour vous rappeler que vous devez faire le plein . Il reste alors environ 7 litres
de carburant dans le réservoir.
Le message
3) FAITES LE PLEIN SVP ! * apparaît sur l'afficheur du combiné
d'instruments.
Indicateur de température du liquide de refroidissement


L'indicateur de température de liquide de refroidissement
indique la température du liquide de refroidissement.
Aiguille dans la zone froide
Évitez de rouler à haut régime et de solliciter fortement le moteur ⇒fig. 35.
Aiguille dans la zone normale
En conduite normale, l'aiguille doit se stabiliser dans la zone centrale de
l'échelle graduée. Si le moteur est fort ement sollicité – en particulier lorsque
la température extérieure est élevée – l'aiguille peut aussi se déplacer de
manière importante vers le haut. Ne vous inquiétez pas tant que le témoin
d'alerte ne s'allume pas ou qu'aucun message d'avertissement n'apparaît
sur l'afficheur* du combiné d'instruments.
Aiguille dans la zone d'alerte
Si l'aiguille se trouve dans la zone d'alerte, le témoin d'alerte* ⇒page 74,
fig. 47 s'allume. Un message d'avertis sement apparaît sur l'afficheur du
3)En fonction du modèle

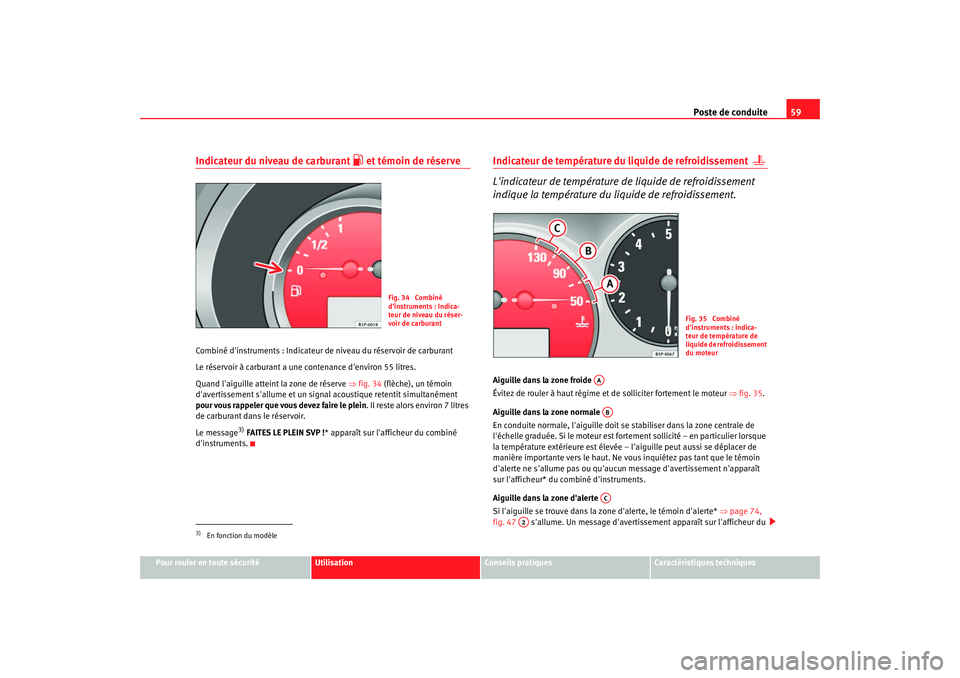

Fig. 34 Combiné
d'instruments : Indica-
teur de niveau du réser-
voir de carburant
Fig. 35 Combiné
d'instruments : indica-
teur de température de
liquide de refroidissement
du moteur
AAABAC
A2
altea frances.book Seite 59 Mittwoch, 5. September 2007 9:12 09

Poste de conduite

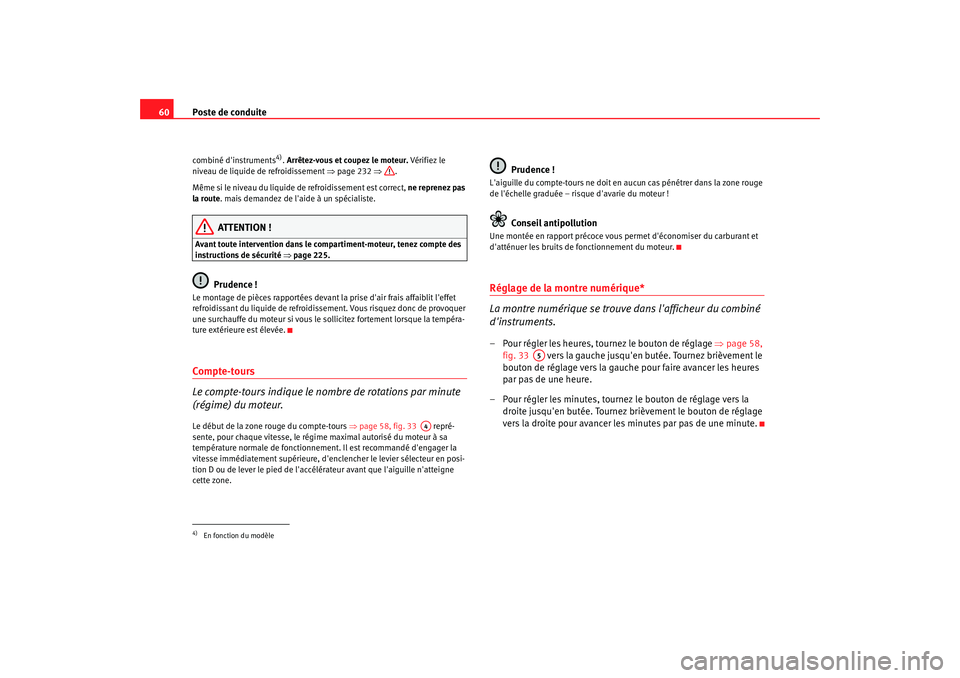

60combiné d'instruments
4). Arrêtez-vous et coupez le moteur. Vér ifiez le
niveau de liquide de refroidissement ⇒page 232 ⇒.
Même si le niveau du liquide de refroidissement est correct, ne reprenez pas
la route. mais demandez de l'aide à un spécialiste.
ATTENTION !
Avant toute intervention dans le compartiment-moteur, tenez compte des
instructions de sécurité ⇒page 225.
Prudence !
Le montage de pièces rapportées devant la prise d'air frais affaiblit l'effet
refroidissant du liquide de refroidissement. Vous risquez donc de provoquer
une surchauffe du moteur si vous le sollicitez fortement lorsque la tempéra-
ture extérieure est élevée.Compte-tours
Le compte-tours indique le nombre de rotations par minute
(régime) du moteur.Le début de la zone rouge du compte-tours ⇒page 58, fig. 33 repré-
sente, pour chaque vitesse, le régime maximal autorisé du moteur à sa
température normale de fonctionnement . Il est recommandé d'engager la
vitesse immédiatement supérieure, d'enclencher le levier sélecteur en posi-
tion D ou de lever le pied de l'accélé rateur avant que l'aiguille n'atteigne
cette zone.
Prudence !
L'aiguille du compte-tours ne doit en aucun cas pénétrer dans la zone rouge
de l'échelle graduée – risque d'avarie du moteur !
Conseil antipollution
Une montée en rapport précoce vous pe rmet d'économiser du carburant et
d'atténuer les bruits de fo nctionnement du moteur.Réglage de la montre numérique*
La montre numérique se trouve dans l'afficheur du combiné
d'instruments.– Pour régler les heures, tournez le bouton de réglage ⇒page 58,
fig. 33 vers la gauche jusqu'en butée. Tournez brièvement le
bouton de réglage vers la gauche pour faire avancer les heures
par pas de une heure.
– Pour régler les minutes, tournez le bouton de réglage vers la droite jusqu'en butée. Tournez brièvement le bouton de réglage
vers la droite pour avancer les minutes par pas de une minute.
4)En fonction du modèle
A4
A5
altea frances.book Seite 60 Mittwoch, 5. September 2007 9:12 09

Poste de conduite61
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Afficheur numérique du combiné
d'instrumentsAfficheur (sans messages d'avertissement ou d'information)
L'afficheur dans le combiné d'instruments d'entrée de
gamme indique, entre autres, l'heure, le kilométrage total et
partiel, ainsi que les posi tions du levier sélecteur.
Affichage de la montre numérique ⇒page 60.
Totalisateurs kilométriques ou indicateur de maintenance ⇒page 62.
Indicateur de position du levier sélecteur de boîte automatique*.
Indication du rapport en mode tiptronic (boîte automatique)*. Le rapport
sélectionné apparaît en surbrillance dans la zone d'affichage
⇒ fig. 37 .
F i g . 3 6 D é t a i l d u c o m b i n é
d'instruments : afficheur
avec différents indica-
teurs
F i g . 3 7 D é t a i l d u c o m b i n é
d'instruments : afficheur
avec indicateur des
rapports de la commande
Tiptronic
A1A2A3A4
altea frances.book Seite 61 Mittwoch, 5. September 2007 9:12 09

Poste de conduite
62Zones d'affichage
L'afficheur situé dans le combiné d'instruments d'entrée de
gamme indique l'heure, le kilométrage total et partiel ainsi
que les positions du levier sélecteur.
Témoin d'alerte et de contrôle : « Témoins d'alerte et de contrôle »
Horloge : « Réglage de l'heure ». Sur certains modèles, un indicateur de
température extérieure est situé à droite de la montre.
Cette zone fournit des indications sélectionnables et automatiques :
- Indications sélectionnables : par ex. celles de l'indicateur multifonction
(MFA) et indicateur de température extérieure
- Indications automatiques : messages d'information ou
d'avertissement : « Messages d'info rmations et d'avertissement sur
l'afficheur »
- Les menus qui vous informent et qu i vous permettent de réaliser diffé-
rents réglages sont également affichés : « Menus du combiné
d'instruments » Totalisateurs kilométriques ou indicateur de maintenance :
« Totalisateurs kilométriques
ou indicateur de maintenance »
Indicateur de position du levier sélec teur de boîte automatique. La posi-
tion actuelle du levier sélecteur ou la vitesse sélectionnée est visuali-
sable sur l'afficheur (dans le cas du système Tiptronic)
Totalisateurs kilométriques ou indicateur de maintenanceTotalisateurs kilométriques
Le totalisateur situé à gauche sur l'af ficheur enregistre la distance totale
parcourue par le véhicule.
Le totalisateur droit enregistre les trajets partiels. Le dernier chiffre indique
les centaines de mètres. Le compteur pour les trajets courts peut être remis à
zéro en appuyant sur le bouton de remise à zéro ⇒page 58, fig. 33 .
Indicateur de maintenance
Lorsqu'un entretien doit arriver à échéance prochainement, un avertissement
préalable d'entretien apparaît dans les totalisateurs kilométriques. Un
symbole de « clé à fourche » apparaît en même temps que le message « km »
indiquant le nombre de kilomètres rest ants à parcourir d'ici l'échéance de
l'entretien. Cet affichage change au bout de 10 secondes environ. Un
symbole de « montre » apparaît en même temps que le nombre de jours
restants d'ici l'échéance de l'entretie n. L'afficheur* situé dans le combiné
d'instruments indique le message d'information suivant : ENTRET. DANS ...
KM OU ... JOURS . Le message d'entretien s'éteint environ 20 secondes après
l'établissement du contac t d'allumage ou lorsque le moteur tourne. Vous
pouvez également passer à l'affichage no rmal en appuyant sur le bouton de
remise à zéro du totalisateur partiel ou sur la commande à bascule de l'indi-
cateur multifonction ⇒page 63, fig. 39 .
Lorsque le contact est mis, vous pouvez consulter le message d'entretien à
tout instant en maintenant enfoncé pe ndant 2 secondes le bouton de remise
à zéro du totalisateur partiel.
Fig. 38 Afficheur numé-
rique du combiné d'instru-
ments
A1A1A2
A3A4
A6
AB
altea frances.book Seite 62 Mittwoch, 5. September 2007 9:12 09
