2008 Peugeot Partner Tepee Betriebsanleitung (in German)

59
ERGONOMIE und KOMFORT
33
Sitze

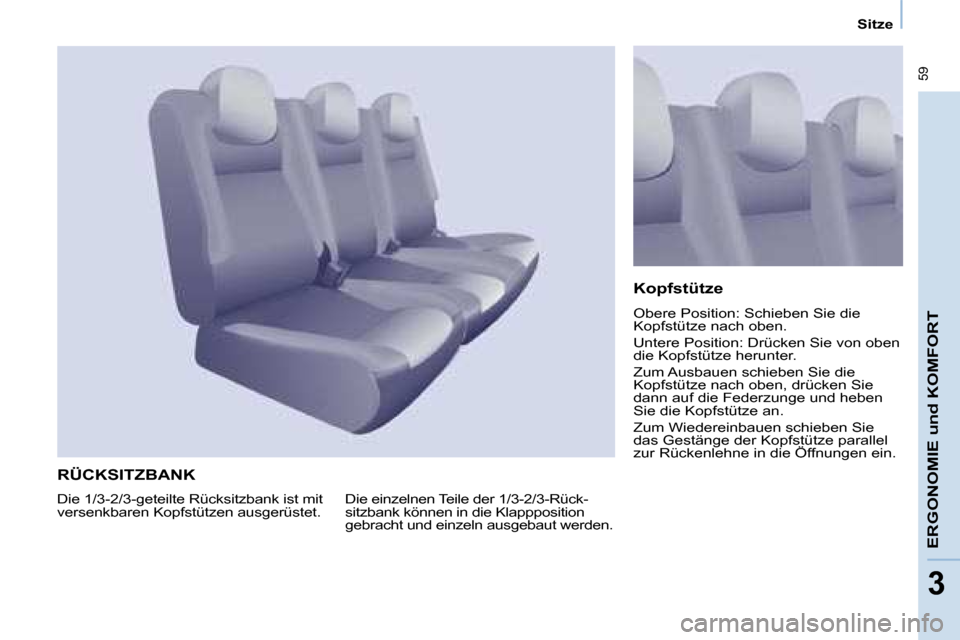

RÜCKSITZBANK
Die einzelnen Teile der 1/3-2/3-Rück-
sitzbank können in die Klappposition
gebracht und einzeln ausgebaut werden.Kopfstütze
Obere Position: Schieben Sie die
Kopfstütze nach oben.
Untere Position: Drücken Sie von oben
die Kopfstütze herunter.
Zum Ausbauen schieben Sie die
Kopfstütze nach oben, drücken Sie
dann auf die Federzunge und heben
Sie die Kopfstütze an.
Zum Wiedereinbauen schieben Sie
das Gestänge der Kopfstütze parallel
zur Rückenlehne in die Öffnungen ein.
Die 1/3-2/3-geteilte Rücksitzbank ist mit
versenkbaren Kopfstützen ausgerüstet.

60
Sitze
Klappposition
Beispiel für den Umbau des 1/3-
Teils. Der Umbau des 2/3-Teils erfolgt
gleichermaßen.
- Schieben Sie die Kopfstütze nach unten.
- Schieben Sie gegebenenfalls die Vordersitze nach vorn.
- Drücken Sie auf die graue Betätigung oben an der Rückenlehne.
- Klappen Sie die Lehne auf die Sitzläche. - Heben Sie den grauen Bügel hinten
an der Sitzläche an. - Kippen Sie den gesamten Sitz nach
vorn.

61
ERGONOMIE und KOMFORT
33
Sitze
Zurücksetzen
Drücken Sie auf die rote Betätigung
und kippen Sie den gesamten Sitz
nach hinten, bis er einrastet.
Richten Sie die Lehne auf.
Der Sitz ist korrekt eingerastet, wenn
die rote Betätigung (oben an der
Lehne) nicht mehr zu sehen ist.
Vergewissern Sie sich, dass der Sitz
korrekt im Boden eingerastet ist, wenn er
in die Sitzposition zurückgestellt wurde.Sitzbank ausbauen
- Schieben Sie gegebenenfalls die
Vordersitze nach vorn.
- Bringen Sie die Sitzbank (1/3- und/ oder 2/3-Teil) in die Klappposition. Sitzbank einbauen
- Setzen Sie die Sitzbank (1/3- und/
oder 2/3-Teil) senkrecht ein.
- Setzen Sie die Haken zwischen die beiden Stäbe.
- Klappen Sie die Sitzbank nach hinten.Siehe "Klappposition" auf der
vorhergehenden Seite. Um die Sitzbank (1/3- und/oder
2/3-Teil) wieder in die Sitzposition
zu bringen siehe "Klappposition"
auf der vorhergehenden Seite.
- Drücken Sie auf den roten Hebel
in der Mitte des Fahrzeugs, um die
Vorderfüße zu entriegeln.
- Neigen Sie den gesamten Sitz um etwa 45° nach hinten und halten
Sie dabei den Hebel gedrückt.
- Lassen Sie den Hebel los.
- Heben Sie die Sitzbank nach hinten an und bauen Sie sie aus.

62
Sitze
RÜCKSITZE
Kopfstütze
Obere Position: Schieben Sie die
Kopfstütze nach oben.
Untere Position: Drücken Sie von oben
die Kopfstütze herunter.
Zum Ausbauen schieben Sie die Kopfstütze
nach oben, drücken Sie dann auf die Fe-
derzunge und heben Sie die Kopfstütze an.
Zum Wiedereinbauen schieben Sie
das Gestänge der Kopfstütze parallel
zur Rückenlehne in die Öffnungen ein.
Jeder Sitz kann einzeln ausgebaut
werden.
Vergewissern Sie sich, dass der Sitz
korrekt auf dem Boden einrastet, wenn
er zurück in die Sitzposition gebracht
wird oder wenn er ausgebaut und
anschließend wieder eingebaut wird.
Die drei Einzelrücksitze sind mit
versenkbaren Kopfstützen ausgerüstet.
Die Lehnenschale des Mittelsitzes
dient in umgeklappter Position als
Tisch mit Becherhalter.

63
ERGONOMIE und KOMFORT
33
Sitze
Rückenlehne neigen
- Betätigen Sie das Bedienelement und verstellen Sie die Neigung der Rückenlehne.
Rückenlehne in Tischposition
bringen
- Ziehen Sie am Hebel, um die Rückenlehne auf die Sitzläche zu
klappen.
Legen Sie keine harten oder schweren
Gegenstände auf dem Klapptisch ab.
Diese könnten bei einer Notbremsung
oder bei einem Aufprall durch das
Fahrzeug geschleudert werden. Rückenlehne aufrichten
-
Ziehen Sie am Hebel, um die
Rückenlehne zu entriegeln, und bringen
Sie sie in ihre Ausgangsposition.
Vergewissern Sie sich, dass die
Lehne beim Wiederaufrichten korrekt
einrastet.
Sitz in Klappposition bringen
- Ziehen Sie am Hebel, um die Rückenlehne in die Tischposition
zu bringen.
- Heben Sie den Bügel hinter dem Sitz an, um diesen aus den
hinteren Verankerungspunkten zu
lösen.
- Kippen Sie den gesamten Sitz nach vorn, bis er einrastet. Sitz zurücksetzen
- Drücken Sie auf die rote Betätigung.
-
Klappen Sie den Sitz zurück, um ihn in den
hinteren Verankerungspunkten zu befestigen.
- Ziehen Sie am Hebel, um die
Rückenlehne aufzurichten.
Vergewissern Sie sich, dass der
gesamte Sitz korrekt verankert ist.
Rote Betätigung
Klappposition
Verankerung

64
Sitze
Sitz ausbauen
- Schieben Sie gegebenenfalls die Vordersitze nach vorn und senken
Sie die Kopfstütze ab.
- Bringen Sie den Sitz in die Klappposition. Sitz einbauen
-
Neigen Sie den Sitz um 45° nach vorn.
- Setzen Sie die Haken zwischen die
beiden Stäbe.
- Klappen Sie den Sitz zurück, um ihn in den hinteren
Verankerungspunkten zu befestigen.
- Ziehen Sie am Hebel, um die Rückenlehne in die
Ausgangsposition zu bringen.
-
Schieben Sie die Kopfstütze nach oben.
Siehe "Klappposition" auf der
vorhergehenden Seite.
- Drücken Sie auf den roten Hebel, um die Vorderfüße zu entriegeln.
- Neigen Sie den gesamten Sitz um etwa 45° nach hinten und halten
Sie dabei den Hebel gedrückt.
- Lassen Sie den Hebel los.
- Den Sitz nach hinten anheben und ausbauen. Was Sie beachten sollten
Nach den einzelnen Umbauten:
- Kopfstützen nicht ablegen, ohne
diese zu verstauen und an einer
Halterung zu befestigen,
- vergewissern, dass die Sicherheitsgurte nach wie vor
erreichbar sind und problemlos
angelegt werden können,
- Insassen dürfen nur Sitze verwenden, auf denen Sie den
Sicherheitsgurt einstellen und
anlegen können.
Vergewissern Sie sich, dass die
Verankerungslöcher nicht verdeckt
werden und die Sitze korrekt einrasten
können.

65
ERGONOMIE und KOMFORT
33
Sitze
KONFIGURATIONEN
Beispiele für die verschiedenen MöglichkeitenDie Umbauten müssen
bei stehendem Fahrzeug
vorgenommen werden.

66
Bordausstattung
AUSSTATTUNG VORN
1. Unteres Handschuhfach
Ausführung mit oder ohne Deckel
möglich.
Wenn ein Deckel vorhanden ist, kann
das Handschuhfach bei Fahrzeugen
mit Klimaanlage gekühlt werden.
In dieser Ausführung wird unabhängig
vom gewünschten Temperaturwert
für den Innenraum und unabhängig
von der Außentemperatur über eine
Gebläsedüse kalte Luft verteilt (bei
aktivierter Klimaanlage).
Oberes Ablagefach
Es beindet sich im Armaturenbrett
hinter dem Lenkrad.
Eine Aussparung erleichtert das
Anheben des Deckels zum Öffnen.
Ziehen Sie den Deckel bis in die
Rastposition nach oben.
Führen Sie den Deckel zum Schließen
nach unten und drücken Sie leicht auf
die Mitte.
Umkippende Flüssigkeiten können zu
einem Kurzschluss führen und stellen
damit ein potenzielles Brandrisiko dar.
3. Seitliches Ablagefach
4. Taschenhaken
Hängen Sie am Taschenhaken keine
starren oder schweren Taschen auf.
2. Staufach und Flaschenhalter
(1,5 l)
