2008 Peugeot Partner Tepee Betriebsanleitung (in German)

141
PANNENHILFE
8
Austausch der Sicherungen
AUSTAUSCH DER SICHERUNGEN
Die Sicherungskästen beinden sich:
- im unteren Bereich des Armaturenbretts links
(hinter der Abdeckung),
- unter der Motorhaube (neben der Batterie).
Die angegebenen Bezeichnungen
beziehen sich nur auf Sicherungen,
die vom Fahrzeugnutzer mit
einer speziellen Zange und mit
Austauschsicherungen, die sich hinter
dem Ablagefach des Armaturenbretts
auf der rechten Seite beinden,
gewechselt werden können. Für alle
anderen Arbeiten wenden Sie sich bitte
an das PEUGEOT-Händlernetz.
Aus- und Einbau einer Sicherung
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der
gleichen Stärke.
Für Reparaturbetriebe: Einen
vollständigen Überblick über
Sicherungen und Relais erhalten
Sie anhand der schematischen
Darstellung der "Methoden" über das
Händlernetz.
PEUGEOT übernimmt keinerlei
Haftung für Kosten durch die
Instandsetzung Ihres Fahrzeugs
oder durch Störungen, die aus dem
Einbau von Zubehör resultieren, das
nicht mitgeliefert wurde, nicht vom
PEUGEOT-Händlernetz empfohlen
wird und das nicht vorschriftsgemäß
eingebaut wurde, insbesondere wenn
der Gesamtverbrauch der zusätzlich
angeschlossenen Geräte mehr als
10 Milliampere beträgt. Vor dem Austauschen einer Sicherung
muss die Ursache für die Störung
bekannt sein und behoben werden.
- Verwenden Sie die Zange.

142
Austausch der Sicherungen

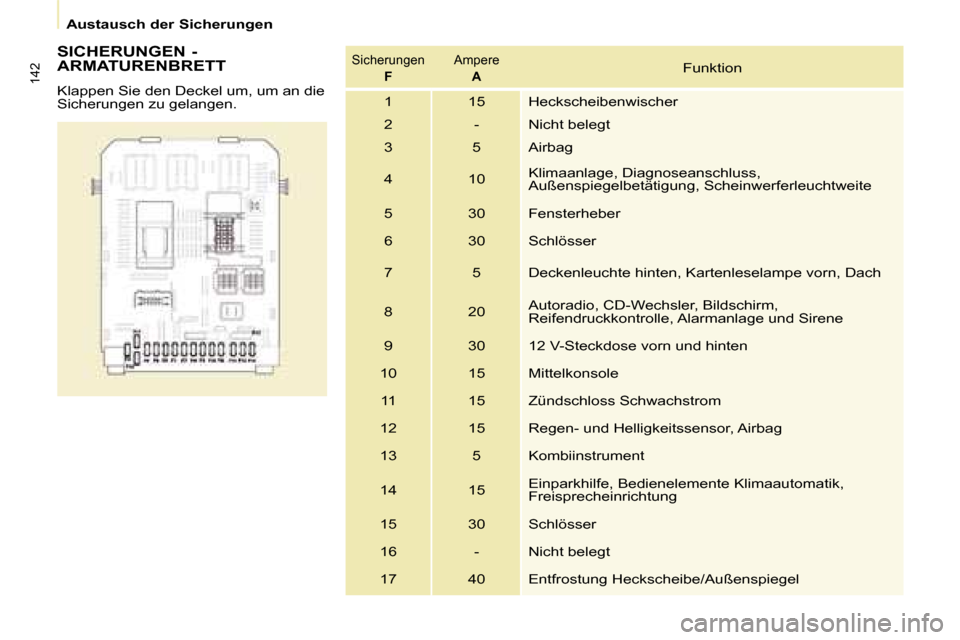

SICHERUNGEN -
ARMATURENBRETT
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.SicherungenF Ampere
AFunktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbag
4 10 Klimaanlage, Diagnoseanschluss,
Außenspiegelbetätigung, Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleselampe vorn, Dach
8 20 Autoradio, CD-Wechsler, Bildschirm,
Reifendruckkontrolle, Alarmanlage und Sirene
9 30 12 V-Steckdose vorn und hinten
10 15 Mittelkonsole 11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbag
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik,
Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Entfrostung Heckscheibe/Außenspiegel

143
PANNENHILFE
8
Austausch der Sicherungen

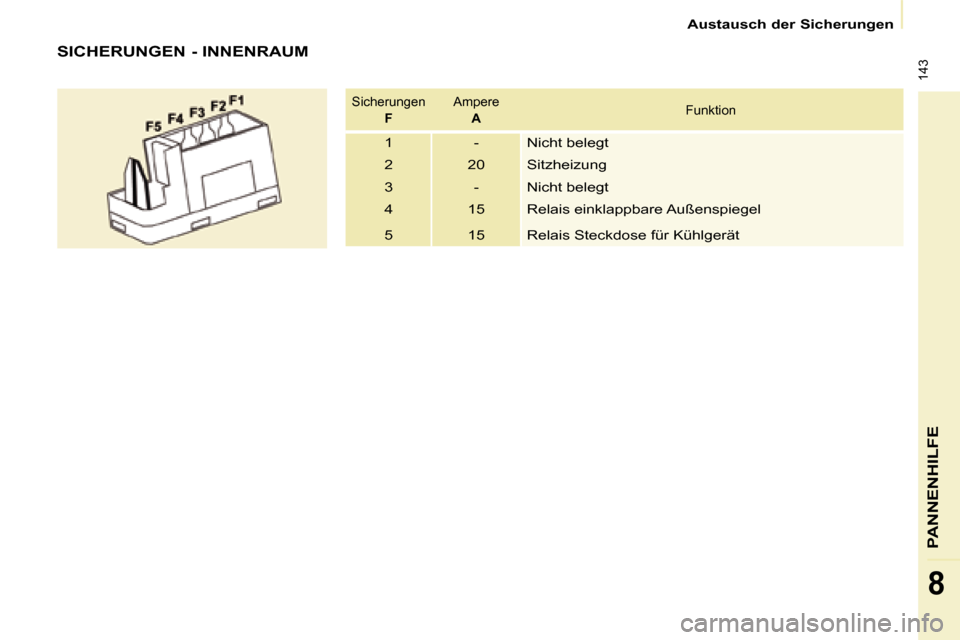

SICHERUNGEN - INNENRAUM
SicherungenF Ampere
A Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät

144
Austausch der Sicherungen

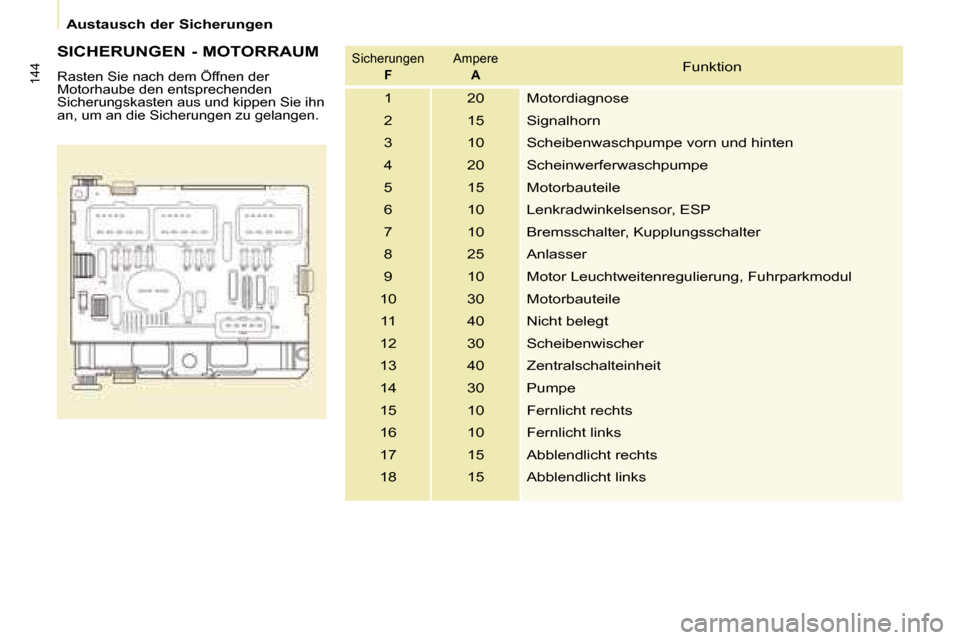

SICHERUNGEN - MOTORRAUM
Rasten Sie nach dem Öffnen der
Motorhaube den entsprechenden
Sicherungskasten aus und kippen Sie ihn
an, um an die Sicherungen zu gelangen.
Sicherungen F Ampere
AFunktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorn und hinten
4 20 Scheinwerferwaschpumpe
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparkmodul
10 30 Motorbauteile 11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links

145
PANNENHILFE
8
Austausch der Scheibenwischerblätter
Frontscheibenwischer in Park-
und Wartungsposition bringen
- Zündung ausschalten, weniger als eine Minute danach
Scheibenwischer einschalten
(Schalter nach unten). Sie
bleiben an den Holmen der
Windschutzscheibe (Park- und
Wartungsposition) stehen. Wischerblatt vorn austauschen
- Scheibenwischerarm anheben.
- Wischerblatt lösen und entfernen.
- Neues Wischerblatt montieren.
- Wischerarm wieder anlegen.
Zum Zurückstellen der
Scheibenwischer Zündung einschalten
und Scheibenwischerschalter
betätigen. Wischerblatt hinten austauschen
- Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.
- Neues Wischerblatt montieren und Arm wieder abklappen.
AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER

146
Fahrzeug abschleppen
Ohne Anheben
(4 Räder am Boden)
Hierzu muß stets eine
Abschleppstange verwendet werden.
SEIN FAHRZEUG
ABSCHLEPPEN LASSEN
Die Abschleppöse beindet sich im
Werkzeugset unter dem rechten Sitz. Von vorn
- Abdeckung durch Druck auf das
untere Ende lösen,
- abschraubbare Abschleppöse bis zum Anschlag einschrauben.
Von hinten
- Abdeckung mit einer Münze oder dem lachen Teil der Abschleppöse
lösen,
- abschraubbare Abschleppöse bis zum Anschlag einschrauben. Beim Abschleppen mit
abgestelltem Motor sind
Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
Mit angehobenen Rädern
(2 Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit
einer fachgerechten Hebevorrichtung
an den Rädern angehoben werden.

147
Umwelt
UMWELT
Gemeinsam mit Ihnen tut PEUGEOT
etwas für den Schutz der Umwelt.
Mehr zu diesem Thema können Sie
im Internet unter www.peugeot.com
nachlesen. Die sauberen HDi-Dieselmotoren
von PEUGEOT mit Common-Rail-
Direkteinspritzung zeichnen sich durch
geringen Verbrauch und minimierten
CO
2-Ausstoß aus. Darüber hinaus
bieten diese Motoren einen besonders
hoch geschätzten Fahrkomfort. - Halten Sie die Wartungsabstände ein
und lassen Sie die Wartung von einem
Vertreter des PEUGEOT-Händlernetzes
durchführen, der auch befugt ist, die
verbrauchten Batterien und Betriebsstoffe
entgegenzunehmen,
- Um die Betriebssicherheit des Motors und
der Abgasreinigungsanlage auf Dauer
zu gewährleisten, geben Sie bitte dem
Motoröl kein Zusatzmittel bei.Klicken Sie unter
< Univers PEUGEOT > auf
< Environnement > und besuchen
Sie die Baumschule mit unserer
< Opération Carbone >.
Klicken Sie unter
< Univers PEUGEOT > auf
< Environment > und besuchen Sie die
Baumschule unter < Visit the nursery of
the Fazenda >.
Auch Sie als Nutzer können zum
Schutz der Umwelt beitragen, wenn
Sie folgende Regeln beachten:
- Eignen Sie sich einen präventiven Fahrstil an und vermeiden
Sie häuiges, plötzliches
Beschleunigen. Lesen Sie nach, was in dieser
Bedienungsanleitung am Ende
des Abschnitts 2 für das Starten
und Anhalten unter der Überschrift
"Was Sie beachten sollten" empfohlen
wird.

148
Fahrzeugabmessungen
