2008 Peugeot Partner Manuale del proprietario (in Italian)

134

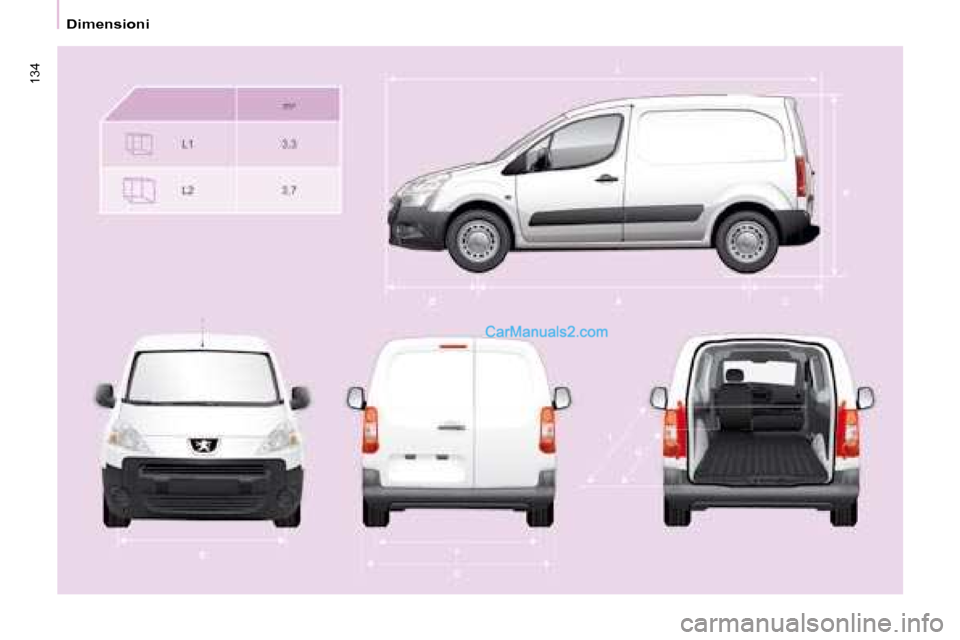

Dimensioni

135
Dimensioni
CARATTERISTICHE TECNICHE
9

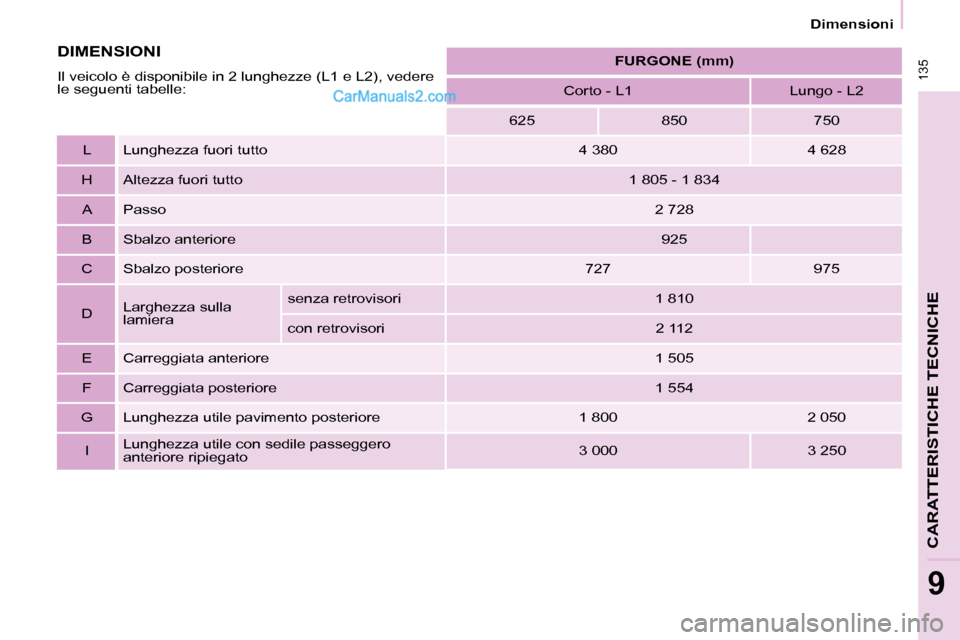

FURGONE (mm)
Corto - L1 Lungo - L2
625 850 750
L Lunghezza fuori tutto 4 380 4 628
H Altezza fuori tutto 1 805 - 1 834
A Passo 2 728
B Sbalzo anteriore 925
C Sbalzo posteriore 727 975
D Larghezza sulla
lamiera senza retrovisori
1 810
con retrovisori 2 112
E Carreggiata anteriore 1 505
F Carreggiata posteriore 1 554
G Lunghezza utile pavimento posteriore 1 800 2 050
I Lunghezza utile con sedile passeggero
anteriore ripiegato 3 000 3 250DIMENSIONI
Il veicolo è disponibile in 2 lunghezze (L1 e L2), vedere
le seguenti tabelle:

136
Dimensioni

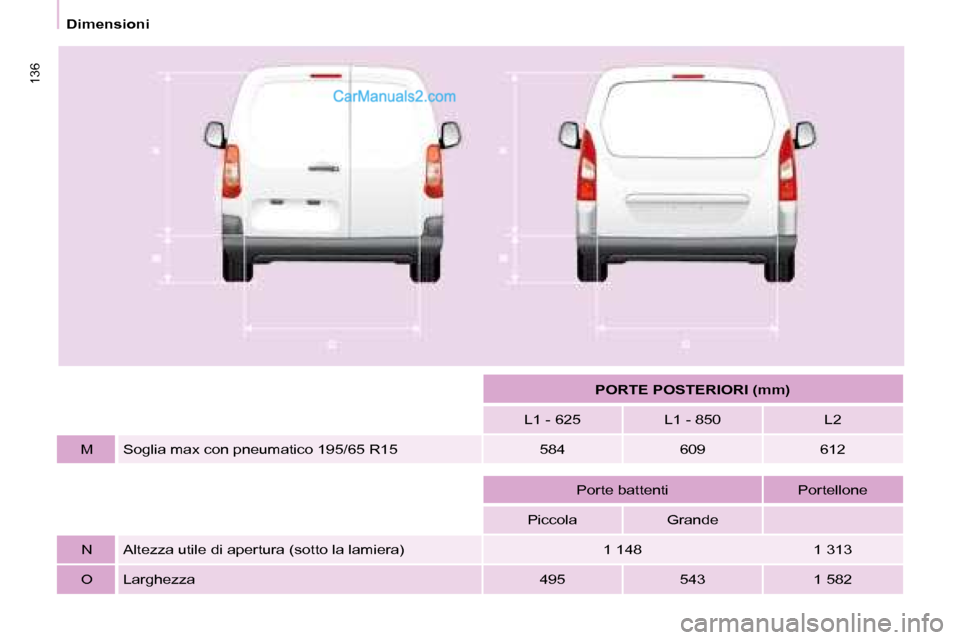

PORTE POSTERIORI (mm)
L1 - 625 L1 - 850 L2
M Soglia max con pneumatico 195/65 R15 584 609 612
Porte battenti Portellone
Piccola Grande
N Altezza utile di apertura (sotto la lamiera) 1 148 1 313
O Larghezza 495 543 1 582

137
Dimensioni
CARATTERISTICHE TECNICHE
9

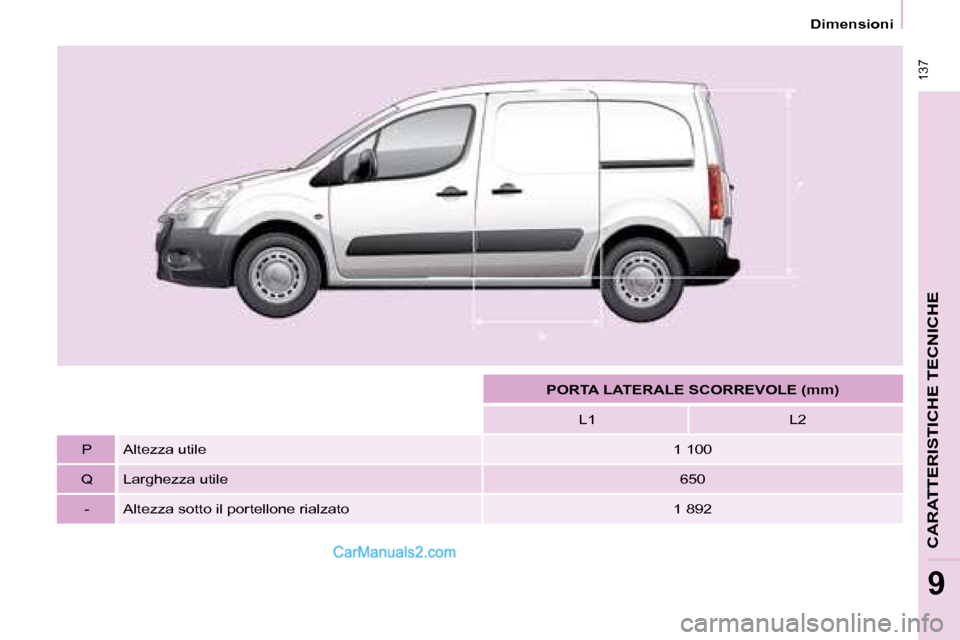

PORTA LATERALE SCORREVOLE (mm)L1 L2
P Altezza utile 1 100
Q Larghezza utile 650
- Altezza sotto il portellone rialzato 1 892

138
DimensioniPIANALE CABINATO (mm)
L Lunghezza fuori tutto 4 237
H Altezza fuori tutto 1 821 - 1 822 A Passo 2 728
B Sbalzo anteriore 925
C Sbalzo posteriore 584
D
Larghezza sulla lamiera (senza retrovisori)1 810
E Carreggiata anteriore 1 505
F Carreggiata posteriore 1 554

139
CARATTERISTICHE TECNICHE
9

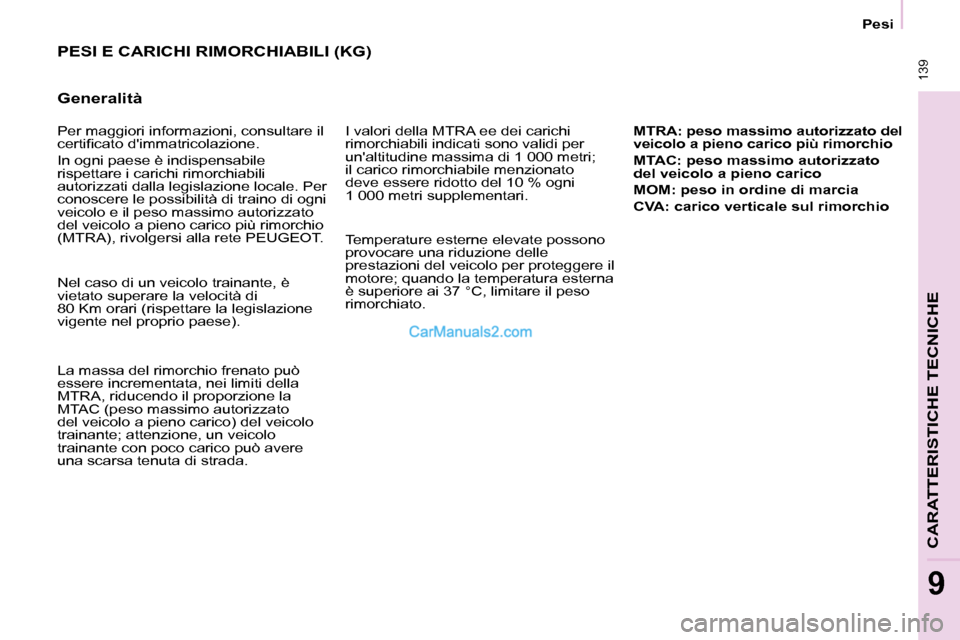

Pesi
PESI E CARICHI RIMORCHIABILI (KG)
Generalità
I valori della MTRA ee dei carichi
rimorchiabili indicati sono validi per
un'altitudine massima di 1 000 metri;
il carico rimorchiabile menzionato
deve essere ridotto del 10 % ogni
1 000 metri supplementari. MTRA: peso massimo autorizzato del
veicolo a pieno carico più rimorchio
MTAC: peso massimo autorizzato
del veicolo a pieno carico
MOM: peso in ordine di marcia
CVA: carico verticale sul rimorchio
Nel caso di un veicolo trainante, è
vietato superare la velocità di
80 Km orari (rispettare la legislazione
vigente nel proprio paese).
La massa del rimorchio frenato può
essere incrementata, nei limiti della
MTRA, riducendo il proporzione la
MTAC (peso massimo autorizzato
del veicolo a pieno carico) del veicolo
trainante; attenzione, un veicolo
trainante con poco carico può avere
una scarsa tenuta di strada. Temperature esterne elevate possono
provocare una riduzione delle
prestazioni del veicolo per proteggere il
motore; quando la temperatura esterna
è superiore ai 37 °C, limitare il peso
rimorchiato.
Per maggiori informazioni, consultare il
certiicato d'immatricolazione.
In ogni paese è indispensabile
rispettare i carichi rimorchiabili
autorizzati dalla legislazione locale. Per
conoscere le possibilità di traino di ogni
veicolo e il peso massimo autorizzato
del veicolo a pieno carico più rimorchio
(MTRA), rivolgersi alla rete PEUGEOT.

140

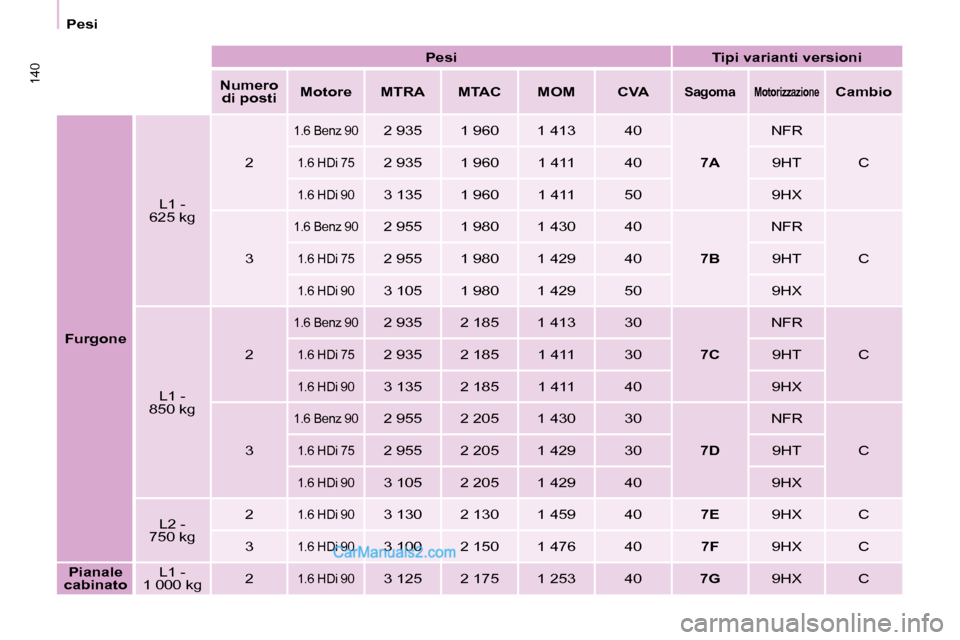

PesiPesiTipi varianti versioni
Numero di posti Motore MTRA MTAC MOM CVA
SagomaMotorizzazioneCambio
Furgone L1 -
625 kg 2
1.6 Benz 902 935 1 960 1 413 40
7ANFR
C
1.6 HDi 752 935 1 960 1 411 40 9HT
1.6 HDi 903 135 1 960 1 411 50 9HX
3
1.6 Benz 902 955 1 980 1 430 40 7BNFR
C
1.6 HDi 752 955 1 980 1 429 40 9HT
1.6 HDi 903 105 1 980 1 429 50 9HX
L1 -
850 kg 2
1.6 Benz 902 935 2 185 1 413 30
7CNFR
C
1.6 HDi 752 935 2 185 1 411 30 9HT
1.6 HDi 903 135 2 185 1 411 40 9HX
3
1.6 Benz 902 955 2 205 1 430 30 7DNFR
C
1.6 HDi 752 955 2 205 1 429 30 9HT
1.6 HDi 903 105 2 205 1 429 40 9HX
L2 -
750 kg 2
1.6 HDi 903 130 2 130 1 459 40
7E9HX C
3
1.6 HDi 903 100 2 150 1 476 40 7F9HX C
Pianale
cabinato L1 -
1 000 kg 2
1.6 HDi 903 125 2 175 1 253 40
7G9HX C

141
CARATTERISTICHE TECNICHE
9

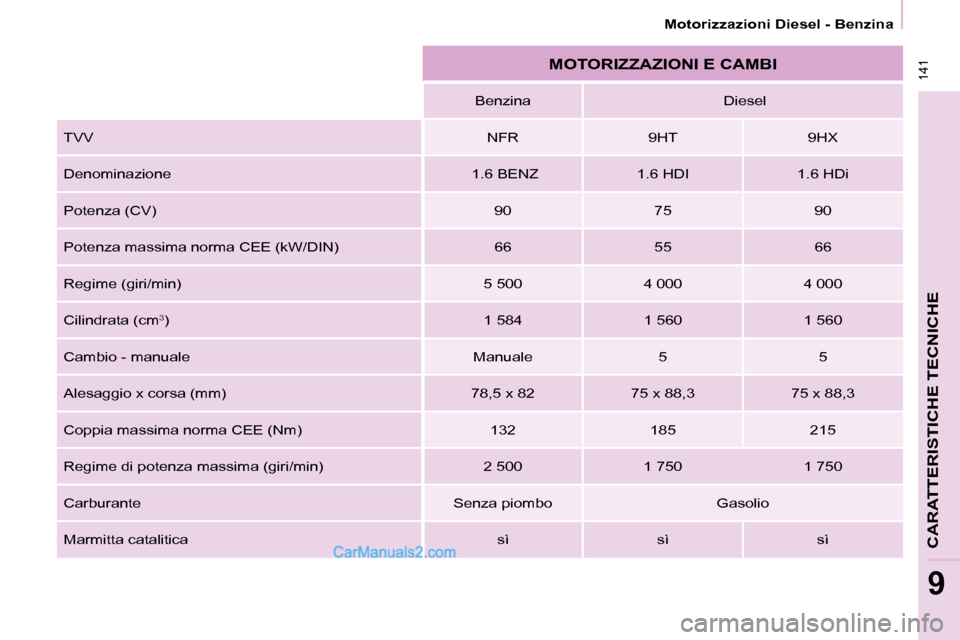

Motorizzazioni Diesel - Benzina
MOTORIZZAZIONI E CAMBI
Benzina Diesel
TVV NFR 9HT 9HX
Denominazione 1.6 BENZ 1.6 HDI 1.6 HDi
Potenza (CV) 90 75 90
Potenza massima norma CEE (kW/DIN) 66 55 66
Regime (giri/min) 5 500 4 000 4 000
Cilindrata (cm
3) 1 584 1 560 1 560
Cambio - manuale Manuale 5 5
Alesaggio x corsa (mm) 78,5 x 82 75 x 88,3 75 x 88,3
Coppia massima norma CEE (Nm) 132 185 215
Regime di potenza massima (giri/min) 2 500 1 750 1 750
Carburante Senza piombo Gasolio
Marmitta catalitica sì sì sì
