Page 137 of 148
132
Austausch der Scheibenwischerblätter
Frontscheibenwischer in Park-
und Wartungsposition bringen
- Zündung ausschalten, weniger als eine Minute danach
Scheibenwischer einschalten
(Schalter nach unten). Sie
bleiben an den Holmen der
Windschutzscheibe (Park- und
Wartungsposition) stehen. Wischerblatt vorn austauschen
- Scheibenwischerarm anheben.
- Wischerblatt lösen und entfernen.
- Neues Wischerblatt montieren.
- Wischerarm wieder anlegen.
Zum Zurückstellen der
Scheibenwischer Zündung einschalten
und Scheibenwischerschalter
betätigen. Wischerblatt hinten austauschen
- Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.
- Neues Wischerblatt montieren und Arm wieder abklappen.
AUSTAUSCH DER SCHEIBENWISCHERBLÄTTER
Page 138 of 148
133
PANNENHILFE
8
Fahrzeug abschleppen
Ohne Anheben (4 Räder am
Boden)
Hierzu muß stets eine
Abschleppstange verwendet werden.
SEIN FAHRZEUG ABSCHLEPPEN LASSENVon vorn
- Abdeckung durch Druck auf das untere Ende lösen,
- abschraubbare Abschleppöse bis zum Anschlag einschrauben.
Von hinten
- Abdeckung mit einer Münze oder d e m l a c h e n T e i l d e r A b s c h l e p p ö s e
lösen,
- abschraubbare Abschleppöse bis zum Anschlag einschrauben. Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung
und Servolenkung nicht mehr
wirksam.
Mit angehobenen Rädern
(2 Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit
einer fachgerechten Hebevorrichtung
an den Rädern angehoben werden.
D i e A b s c h l e p p ö s e b e i n d e t s i c h i m
Werkzeugset unter dem rechten Sitz.
Page 139 of 148
Page 140 of 148
135

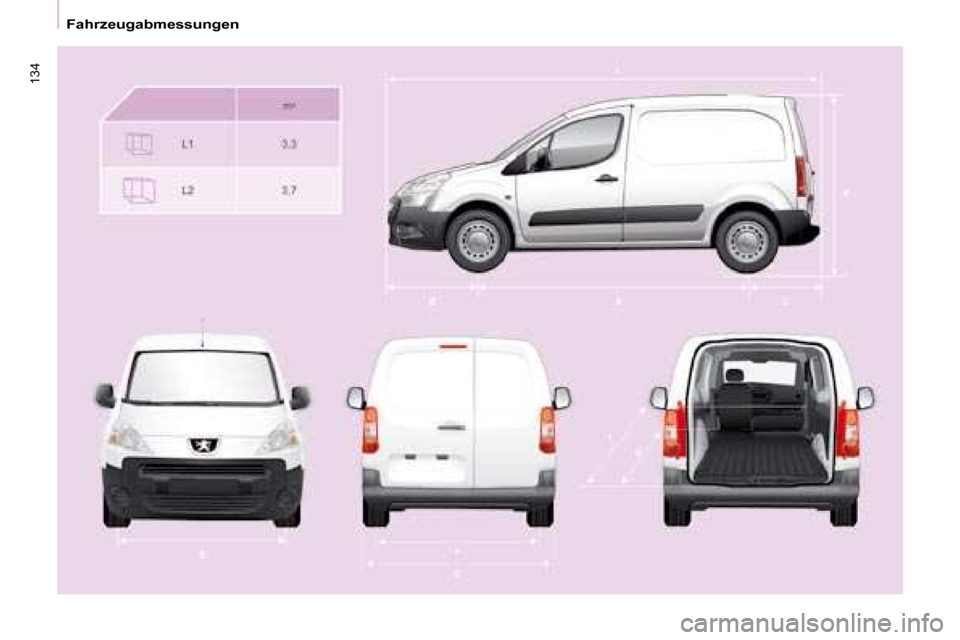

Fahrzeugabmessungen
9
TECHNISCHE DATEN

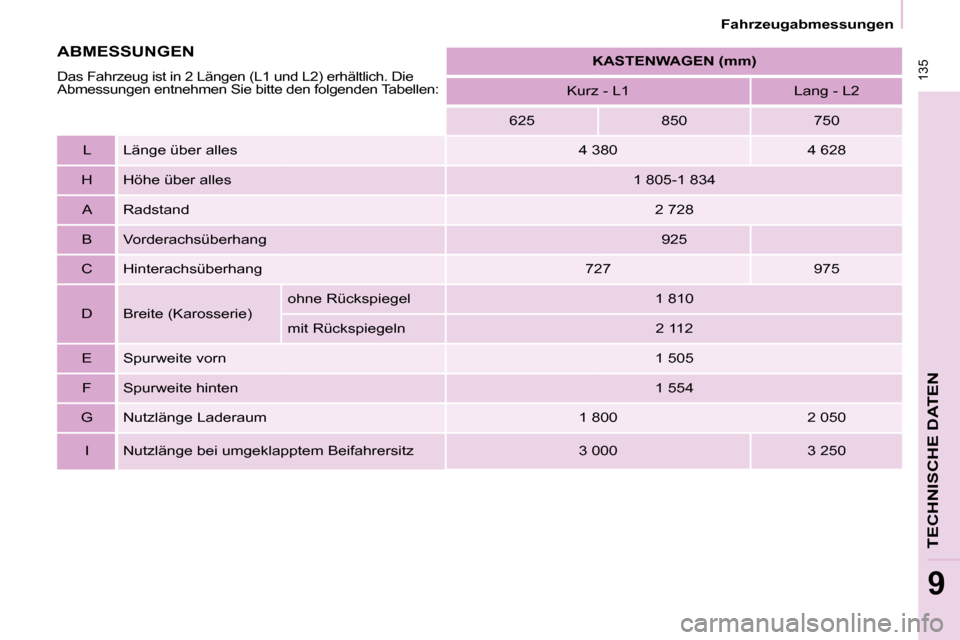

KASTENWAGEN (mm)
Kurz - L1 Lang - L2
625 850 750
L Länge über alles 4 380 4 628
H Höhe über alles 1 805-1 834
A Radstand 2 728
B Vorderachsüberhang 925
C Hinterachsüberhang 727 975
D Breite (Karosserie) ohne Rückspiegel 1 810
mit Rückspiegeln 2 112
E Spurweite vorn 1 505
F Spurweite hinten 1 554
G Nutzlänge Laderaum 1 800 2 050
I Nutzlänge bei umgeklapptem Beifahrersitz 3 000 3 250ABMESSUNGEN
Das Fahrzeug ist in 2 Längen (L1 und L2) erhältlich . Die
Abmessungen entnehmen Sie bitte den folgenden Tabel len:
Page 141 of 148
136
Fahrzeugabmessungen
HECKTÜREN (mm)
L1 - 625 L1 - 850 L2
M Max. Ladekantenhöhe mit Bereifung 195/65 R15 584 609 612
Flügeltüren Heckklappe
klein groß
N Nutzhöhe der Ladeöffnung (Karosserie) 1 148 1 313
O Breite 495 543 1 582
Page 142 of 148
137
Fahrzeugabmessungen
9
TECHNISCHE DATEN
SEITLICHE SCHIEBETÜR (mm)L1 L2
P Nutzhöhe
1 100
Q Nutzbreite
650
- Höhe bei angehobener Heckklappe
1 892
Page 143 of 148
138
Fahrzeugabmessungen

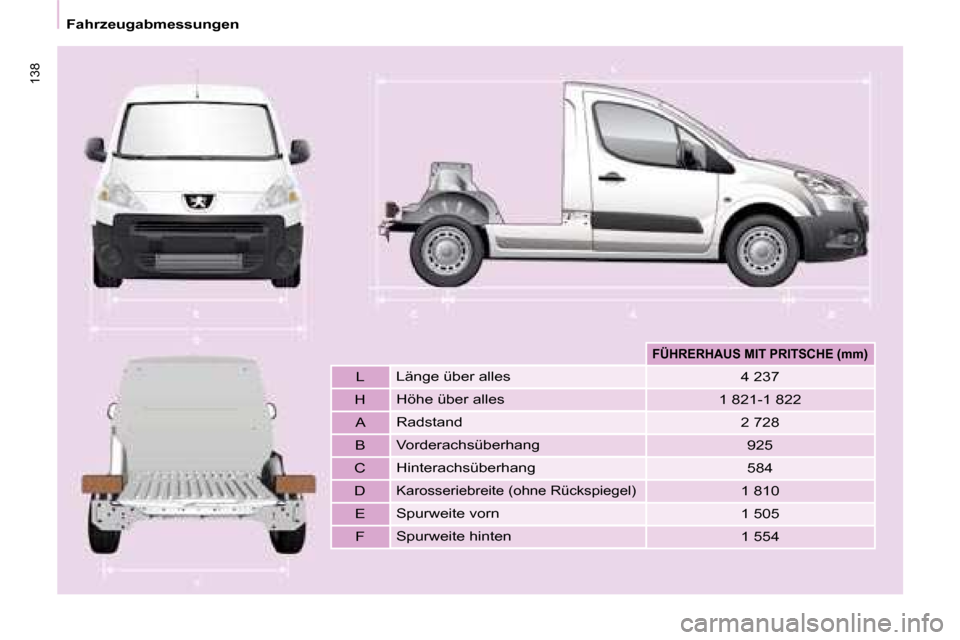

FÜHRERHAUS MIT PRITSCHE (mm)
LLänge über alles
4 237
H Höhe über alles
1 821-1 822
A Radstand
2 728
B Vorderachsüberhang
925
C Hinterachsüberhang
584
D
Karosseriebreite (ohne Rückspiegel)1 810
E Spurweite vorn
1 505
F Spurweite hinten
1 554
Page 144 of 148

139
9
Gewichte
TECHNISCHE DATEN
GEWICHTE UND ANHÄNGELASTEN (KG)
Allgemeines
Die angegebenen Werte für
Gesamtzuggewicht und Anhängelasten
gelten für eine maximale Höhenlage von
1 000 Metern; die aufgeführte Anhängelast
ist in Schritten von weiteren 1 000 Metern
um jeweils 10 % zu reduzieren.ZGZG: zulässiges Gesamtzuggewicht
ZGG: zulässiges Gesamtgewicht
LFZ: Leergewicht im fahrbereiten
Zustand
SL: Stützlast.
Beim Fahren mit Anhänger ist eine
Höchstgeschwindigkeit von 80 km/h
zulässig (beachten Sie die geltende
gesetzliche Regelung in Ihrem Land).
Die gebremste Anhängelast kann
unter Einhaltung des zulässigen
Gesamtzuggewichts erhöht werden,
sofern das zulässige Gesamtgewicht
des Zugfahrzeugs um denselben
Betrag reduziert wird. Achtung: Das
Fahren mit Anhänger kann bei einem
gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigen. Hohe Außentemperaturen können
zu einer verminderten Leistung
des Fahrzeugs zum Schutz des
Motors führen; verringern Sie bei
Außentemperaturen über 37 °C die
Anhängelast.
Für weitere Informationen siehe
Fahrzeugschein.
In jedem Land sind die durch die
jeweilige Gesetzgebung zugelassenen
Anhängelasten einzuhalten. Wenden
Sie sich an das PEUGEOT-Händlernetz,
um sich über die Anhängemöglichkeiten
für Ihr Fahrzeug und über das zulässige
Gesamtzuggewicht zu informieren.
