2008 Peugeot Partner Betriebsanleitung (in German)

5
1
KURZBESCHREIBUNG

7a
7b
2b
2a
2a
7a
2b
7b
6

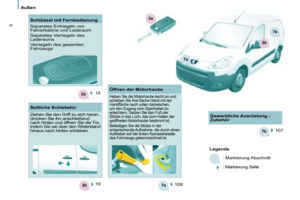

Außen
15109 107
Legende : Markierung Abschnitt
: Markierung Seite
19

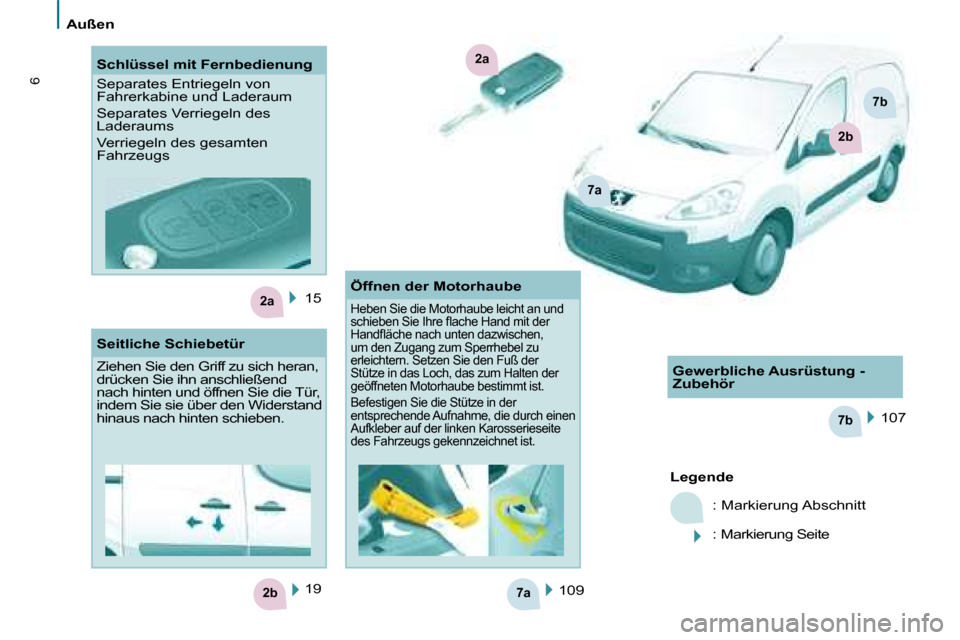

Schlüssel mit Fernbedienung
Separates Entriegeln von
Fahrerkabine und Laderaum
Separates Verriegeln des
Laderaums
Verriegeln des gesamten
Fahrzeugs
Öffnen der MotorhaubeHeben Sie die Motorhaube leicht an und
schieben Sie Ihre lache Hand mit der
Handläche nach unten dazwischen,
um den Zugang zum Sperrhebel zu
erleichtern. Setzen Sie den Fuß der
Stütze in das Loch, das zum Halten der
geöffneten Motorhaube bestimmt ist.
Befestigen Sie die Stütze in der
entsprechende Aufnahme, die durch einen
Aufkleber auf der linken Karosserieseite
des Fahrzeugs gekennzeichnet ist.
Seitliche Schiebetür
Ziehen Sie den Griff zu sich heran,
drücken Sie ihn anschließend
nach hinten und öffnen Sie die Tür,
indem Sie sie über den Widerstand
hinaus nach hinten schieben. Gewerbliche Ausrüstung -
Zubehör

4
2c
8a
8b
2e
2d9
2e
8b
2c
8a4
2d
97
1
KURZBESCHREIBUNG
Außen
20
22

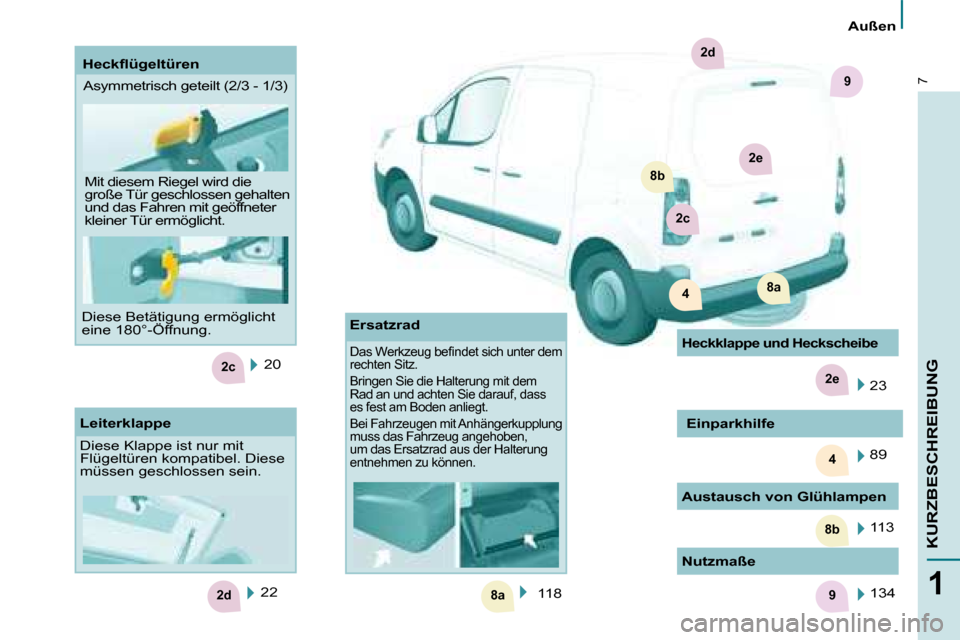

Leiterklappe
Diese Klappe ist nur mit
Flügeltüren kompatibel. Diese
müssen geschlossen sein.
Austausch von Glühlampen
113
23
Heckklappe und Heckscheibe
Hecklügeltüren
Ersatzrad
Das Werkzeug beindet sich unter dem
rechten Sitz.
Bringen Sie die Halterung mit dem
Rad an und achten Sie darauf, dass
es fest am Boden anliegt.
Bei Fahrzeugen mit Anhängerkupplung
muss das Fahrzeug angehoben,
um das Ersatzrad aus der Halterung
entnehmen zu können.
118
Asymmetrisch geteilt (2/3 - 1/3)
Mit diesem Riegel wird die
große Tür geschlossen gehalten
und das Fahren mit geöffneter
kleiner Tür ermöglicht.
Diese Betätigung ermöglicht
eine 180°-Öffnung.
Nutzmaße134
Einparkhilfe
89

8
Innen

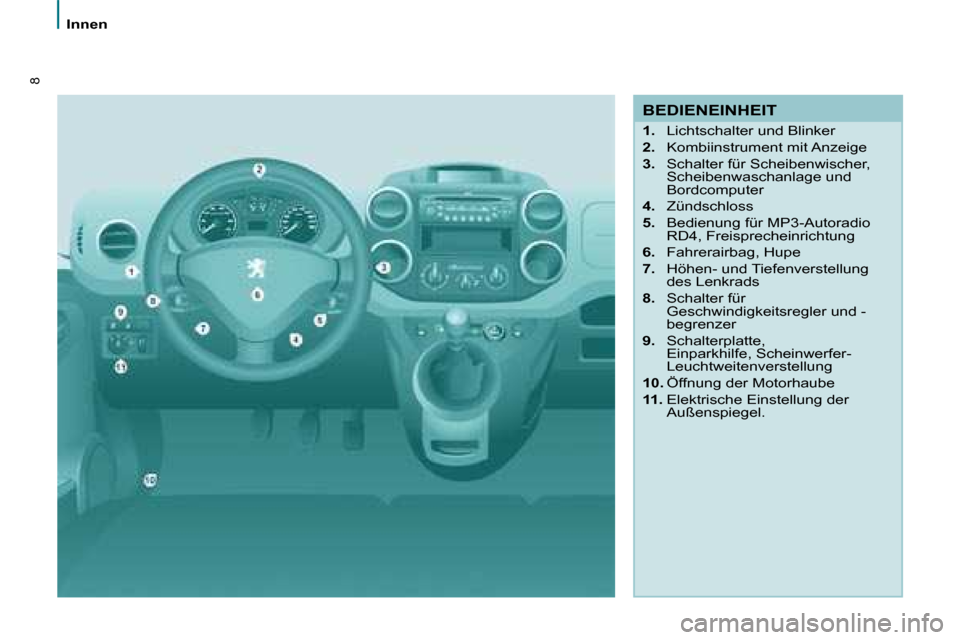

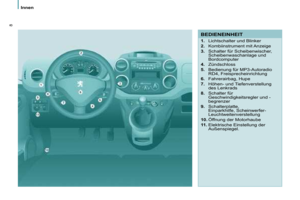

BEDIENEINHEIT
1. Lichtschalter und Blinker
2. Kombiinstrument mit Anzeige
3. Schalter für Scheibenwischer,
Scheibenwaschanlage und
Bordcomputer
4. Zündschloss
5. Bedienung für MP3-Autoradio
RD4, Freisprecheinrichtung
6. Fahrerairbag, Hupe
7. Höhen- und Tiefenverstellung
des Lenkrads
8. Schalter für
Geschwindigkeitsregler und -
begrenzer
9. Schalterplatte,
Einparkhilfe, Scheinwerfer-
Leuchtweitenverstellung
10. Öffnung der Motorhaube
11. Elektrische Einstellung der
Außenspiegel.

9
1
KURZBESCHREIBUNG
Innen

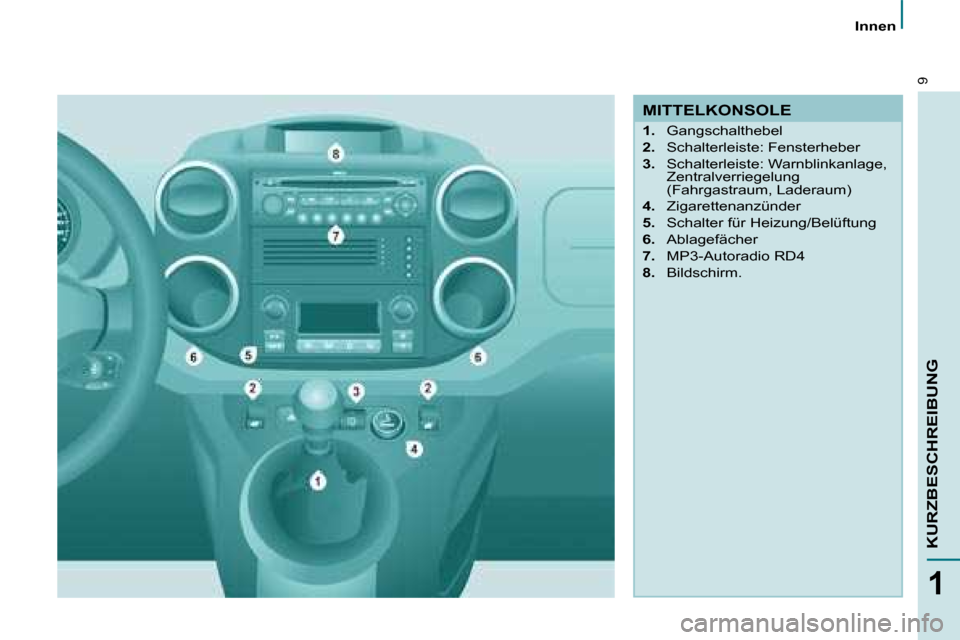

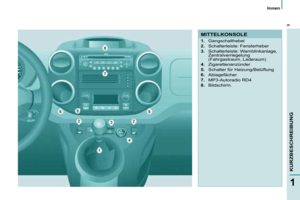

MITTELKONSOLE
1. Gangschalthebel
2. Schalterleiste: Fensterheber
3. Schalterleiste: Warnblinkanlage,
Zentralverriegelung
(Fahrgastraum, Laderaum)
4. Zigarettenanzünder

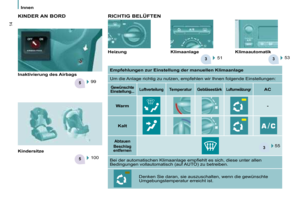

5. Schalter für Heizung/Belüftung
6. Ablagefächer
7. MP3-Autoradio RD4
8. Bildschirm.

3
53
2
3
10
Innen
Staufächer
Unter den Vordersitzen beinden sich
Staufächer. Sie können sie bequem
erreichen, indem Sie hinter
den Sitz greifen.
Werkzeugset und
Wagenheber sind unter dem rechten
Sitz verstaut.
Lenkrad
Lenkrad in Höhe und Tiefe verstellen
Außenspiegel
Manuelle Einstellung.
Elektrische Einstellung.
Sicherheitsgurte
Höhenverstellung.
Schließen.
1.
Längsverstellung2.
Verstellung in
der Neigung.
3. Verstellung
in der Höhe
4. Verstellung der
Kopfstütze in Höhe
und Neigung
Fahrersitz
37 63
37
71
94
RICHTIG SITZEN

3
3
3
3
4
11
1
KURZBESCHREIBUNG
Innen
Licht aus.
Standlicht.Fernlicht (blau).
Abblendlicht (grün) Scheibenwischerschalter
2 Schnell wischen.
1 Normal wischen.
I Intervallwischen
0 Aus.
â
Kurz wischen.
AUTO, drücken Sie den
Schalter einmal nach unten.
AUTO, automatisches
Einschalten der
Beleuchtung.
40
Lichtschalter
43Geschwindigkeitsregler und -
begrenzer
Im Geschwindigkeitsregelmodus muss
die Fahrgeschwindigkeit mehr als 40 km/h
betragen und mindestens der
vierte Gang eingelegt sein.
Berganfahrhilfe
45,
48
39
RICHTIG SEHEN
RICHTIG FAHREN
Autobahnfunktion: Drücken
Sie den Hebel kurz nach oben
bzw. nach unten, jedoch nicht
über den Druckpunkt hinaus; die
entsprechenden Blinkleuchten blinken

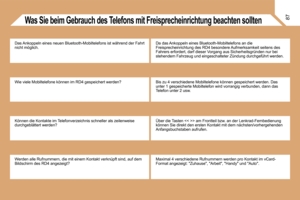

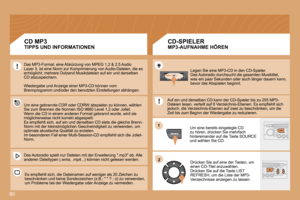

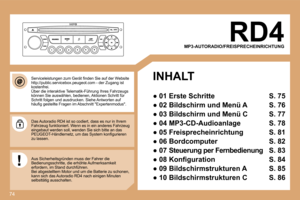

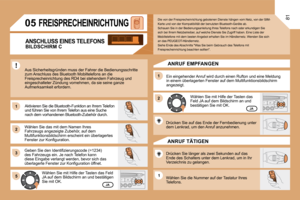

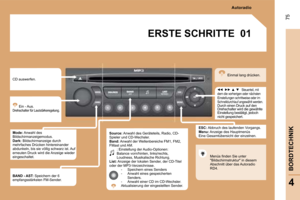

dreimal. RD4 MP3, Freisprecheinrichtung
Das System kann MP3-CDs abspielen
und Sie können ein Bluetooth-Telefon an
die Freisprecheinrichtung
ankoppeln.74

33
3
3
12
Innen
FAHRERKABINE

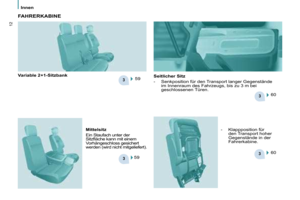

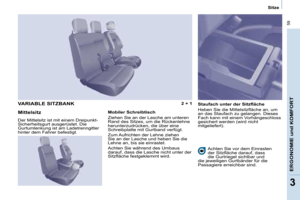

Mittelsitz
Ein Staufach unter der
Sitzläche kann mit einem
Vorhängeschloss gesichert
werden (wird nicht mitgeliefert).

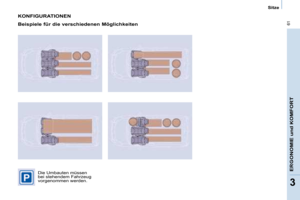

Variable 2+1-Sitzbank- Klappposition für den Transport hoher
Gegenstände in der
Fahrerkabine.
59
59 60
60
Seitlicher Sitz
- Senkposition für den Transport langer Gegenstände
im Innenraum des Fahrzeugs, bis zu 3 m bei
geschlossenen Türen.
