2008 Peugeot Partner Betriebsanleitung (in German)

Page 129 of 148

Peugeot Partner 2008  Betriebsanleitung (in German) 124
Austausch der Glühlampen
3. Fahrtrichtungsanzeiger
Typ B , PY 21 W - 21 W (gelb)
-  Entfernen Sie die Abdeckung,  indem Sie an der weichen
Gummilasche ziehen.
-  Drehen Sie die Lampenfassung  u

Page 130 of 148

Peugeot Partner 2008  Betriebsanleitung (in German)  125
PANNENHILFE
8
Austausch der Glühlampen
4. Nebelscheinwerfer
Typ C , H1 - 55 W
-
  Bauen Sie den Nebelscheinwerfer aus,  indem Sie die Schraube über das hierfür
vorgesehene Loch im Stoßfäng

Page 131 of 148

Peugeot Partner 2008  Betriebsanleitung (in German) 126
Austausch der Glühlampen
Mehr Informationen zu den
�G�l�ü�h�l�a�m�p�e�n� �i�n�d�e�n� �S�i�e� �i�n� �d�e�n� �T�a�b�e�l�l�e�n�
"Lampentypen".
1. Brems-/Standleuchten
  Typ B , P21/5 W - 21/5 W

Page 132 of 148

Peugeot Partner 2008  Betriebsanleitung (in German)  127
PANNENHILFE
8
Austausch der Glühlampen
KENNZEICHENBELEUCHTUNG
Typ A, W 5 W - 5 W
-  Lösen Sie die beiden Muttern.
-  Drücken Sie auf die beiden Stifte.
-  Ziehen Sie gegebenenfalls den Stecke

Page 133 of 148

Peugeot Partner 2008  Betriebsanleitung (in German) 128
Austausch der Sicherungen
AUSTAUSCH DER SICHERUNGEN
�D�i�e� �S�i�c�h�e�r�u�n�g�s�k�ä�s�t�e�n� �b�e�i�n�d�e�n� �s�i�c�h�:
-  im unteren Bereich des Armaturenbretts links (hinter der
Abdeckung),

Page 134 of 148

Peugeot Partner 2008  Betriebsanleitung (in German)  129
PANNENHILFE
8
Austausch der Sicherungen

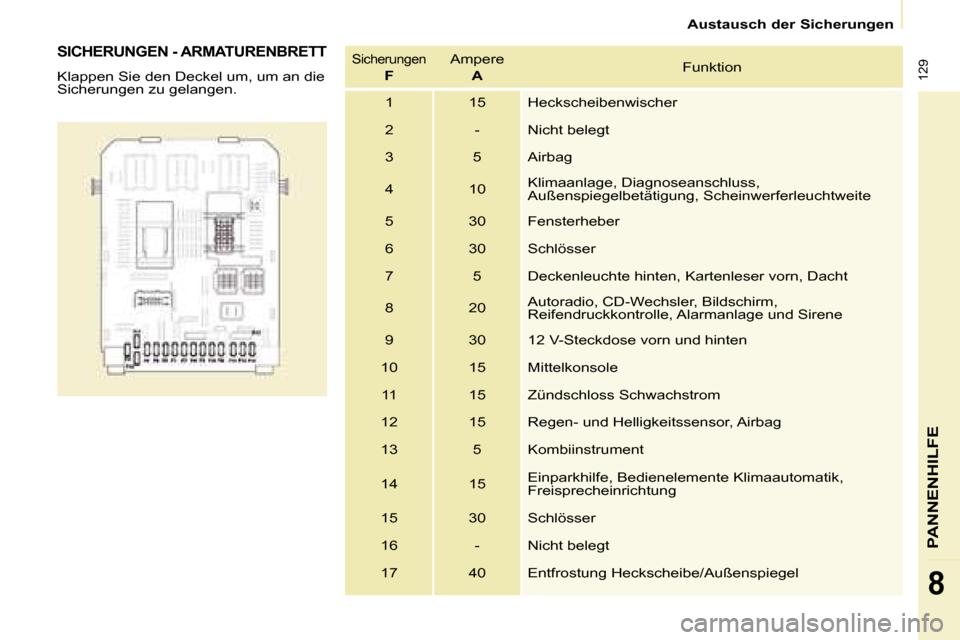

SICHERUNGEN - ARMATURENBRETT
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.
Sicherungen
FAmpere
A Funktion
1 15 Heckscheibenwischer
2

Page 135 of 148

Peugeot Partner 2008  Betriebsanleitung (in German) 130
Austausch der Sicherungen

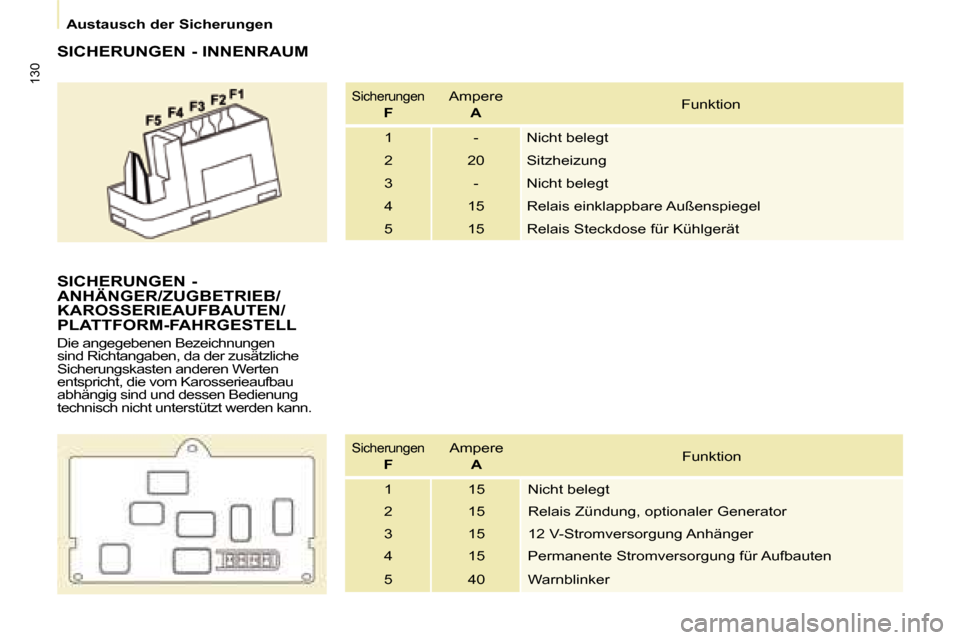

SICHERUNGEN - INNENRAUM
Sicherungen
FAmpere
A Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose

Page 136 of 148

Peugeot Partner 2008  Betriebsanleitung (in German)  131
PANNENHILFE
8
Austausch der Sicherungen
SICHERUNGEN - MOTORRAUM
Rasten Sie nach dem Öffnen der
Motorhaube den Sicherungskasten
aus und klappen Sie ihn um, um an die
Sicherungen zu gelangen.
