2008 Peugeot Boxer Ägarmanual (in Swedish)

140
Byta en säkring
Säkringar A (styrka) Säkrad strömkrets54 - Används ej
55 15 Eluppvärmda säten
56 15 12 V uttag bak - cigarrettändare
57 10 Motor för ventilation/värme under förarsätet
58 10 Blinkers
59 - Används ej
60 - Används ej
61 - Används ej
62 - Används ej
63 10 Omkopplare för programmerbar extra värmeanordning
64 - Används ej
65 30 Värmefläkt bak

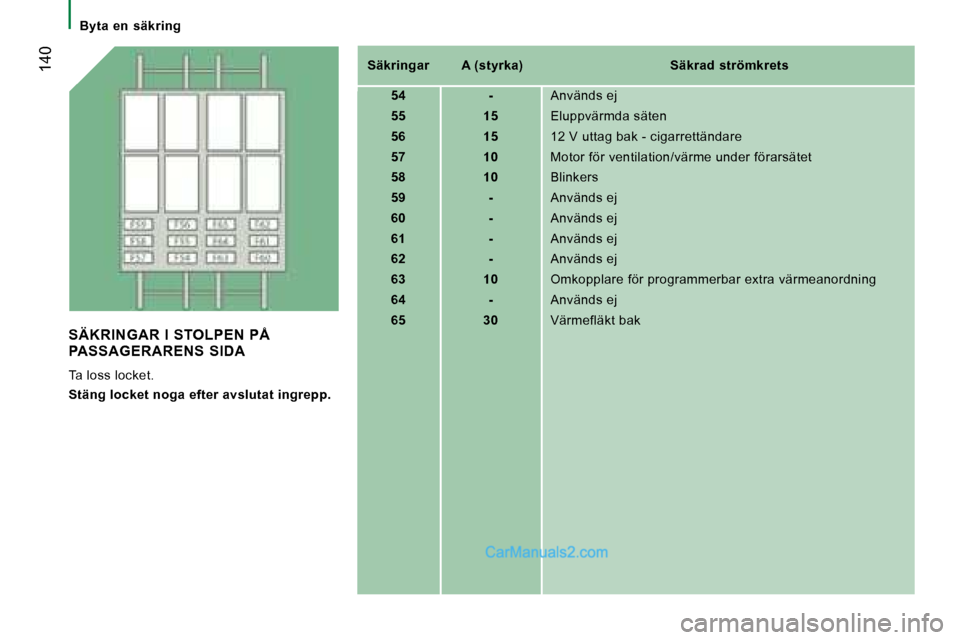

SÄKRINGAR I STOLPEN PÅ
PASSAGERARENS SIDA
Ta loss locket.
Stäng locket noga efter avslutat ingrepp.

141
SNABB HJÄLP
8
Byta en säkring
SÄKRINGAR I MOTORRUMMET
- Ta bort muttrarna och fäll ned locket för att
komma åt säkringarna. Säkringar A (styrka) Säkrad strömkrets
1 40 Strömmatning till ABS/ESP-pump
2 50 Styrbox för förvärmning diesel
3 30 Kontakt för rattlåset
4 20 Brännare för programmerbar extra värmeanordning
5 20 Relä för styrning av programmerbar extra värmeanord ning
6 40/60 Kylfläktar (hög hastighet)
7 40/50 Kylfläktar (låg hastighet)
8 40 Luftkonditionering
9 20 Pump för vindrutespolare
10 15 Signalhorn
11 15 Styrbox och relä för förvärmning diesel
14 7,5 Höger helljus
15 7,5 Vänster helljus
16 7,5 Styrbox för motorn
17 10 Styrbox för motorn
18 7,5 Styrbox för motorn
19 7,5 Kylkompressor
20 30 Pump för strålkastarspolare
21 15 Strömmatning till bränslepumpen
22 20 Styrbox för motorn
23 30 Strömmatning till ABS/ESP magnetventiler
24 - Används ej
30 15 Dimljus fram

142
Byta ett torkarblad
BYTE AV ETT TORKARBLAD
Fotstegen på stötfångaren fram ger dig
möjlighet att komma åt torkarbladen och
spolarens munstycken.Byte av ett blad fram
Lyft upp armen.
Ta loss bladet genom att trycka på knappen
och ta bort det genom att dra det utåt.
Montera det nya bladet och kontrollera att
det sitter stadigt fast.
Fäll ned armen.Byte av ett blad bak
Lyft upp armen, ta loss bladet.
Montera det nya bladet och fäll ned armen.
Slå på tändningen och manövrera spaken
så att torkarbladen förs till viloläge. Kontrollera att vindrutespolarens och
strålkastarspolarens munstycken inte är
igensatta.

143
SNABB HJÄLP
8
Bli bogserad
BOGSERING AV BILEN
Utan upplyftning (står på 4 hjul)
I detta fall skall en bogseringsstång alltid
användas. Baktill
Fäst stången vid den styva öglan som finns
under stötfångaren.
Framtill
Den avtagbara bogseröglan förvaras i lådan
under frampassagerarens säte.
Ta loss locket med hjälp av ett platt verktyg.
Skruva in den avtagbara bogseröglan ända
till stopp.
Ställ växelspaken i neutralläge. Om du ej gör
detta kan det leda till att vissa komponenter
i bromssystemet skadas och att bromsservo
saknas vid omstart av motorn. Med upplyfta hjul (står på 2 hjul)
Bilen skall helst lyftas upp med ett
lyftredskap avsett för professionellt bruk.
Vid bogsering av bilen med avstängd
motor, finns varken bromsservo eller
styrservo.

145
9
TEKNISKA DATA
Miljö
MILJÖ
Tillsammans med dig arbetar PEUGEOT för
att värna om miljön.
Vi inbjuder dig att besöka webbplatsen
www.peugeot.com, De rena PEUGEOT Diesel HDi-motorerna -
direkt dieselinsprutning med Common Rail -
kännetecknas av att de erbjuder en låg
bränsleförbrukning och minimerar utsläppen
av CO 2. Förutom denna fördel erbjuder
motorerna även särskilt uppskattade
köregenskaper. - respektera intervallerna för
servicebesöken hos PEUGEOT,
- undvika tillsatsmedel i motoroljan, för att bevara motorernas och avgasreningens
tillförlitlighet.
klicka på fliken < Univers
PEUGEOT (PEUGEOTs värld) >, rubriken
< Environnement > (Miljö) och titta speciellt
på plantskolan i < Opération Carbone >.
klicka på liken < Univers PEUGEOT
(PEUGEOTs värld) >, rubriken < Environnement >
(Miljö) och titta speciellt på plantskolan i < Visi t the
nursery of the Fazenda >. Som användare kan även du bidra till att
skydda miljön genom att följa några enkla
regler:
- köra på ett förutseende sätt, utan
frekventa och plötsliga accelerationer. Läs råden som ges i denna
instruktionsbok i avsnitten om "rätt
användning" vid start och stopp, i slutet av
rubriken 2,

146
Bilens mått

147
9
TEKNISKA DATA
DIMENSIONER
Boxer finns med 4 längder (L1..) och 3 höjder (H1..), vilket framgår av tabellerna:
SKÅPBIL
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
L Totallängd 4 963 5 413 5 998 6 363
H Totalhöjd 2 254 2 254 2 524 2 524 2 764 2 524 2 764
A Hjulavstånd 3 000 3 450 4 035
B Överhäng framt 948
C Överhäng bak 1 0151 380
D Totalbredd (utan backspeglarna) 2 050
E Hjulvidd fram 1 810
F Hjulvidd bak 1 790
G Lasttröskelns höjd 535 till 565
I Innergolvets längd 2 670 3 120 3 705 4 070
J Maximal inre lasthöjd 1 662 1 662 1 932 1 932 2 172 1 93 2 2 172
K Maximal inre bredd 1 870
M Inre bredd mellan hjulhusen 1 422
Volym (m 3
) 8 10 11,5 13 15 15 17 Bilens mått

148
Bilens mått
BAKDÖRRAR
L1 L2 L3 L4
H1 H1 H2 H2 H3 H2 H3
N Nyttohöjd för bakdörrarna 1 520 1 520 1 790 1 790 2 03 0 1 790 2 030
O Nyttobredd för bakdörrarna 1 562
