2008 Peugeot Boxer Ägarmanual (in Swedish)

116
Draganordning
DRAGANORDNING, SLÄP (HUSVAGN, BÅT...)
Mer information om vikterna hittar du i
bilhandlingarna (registreringsbevis, ...).Fördelning av lasten:
Fördela lasten i
släpvagnen så att de tyngsta föremålen
ligger närmast hjulaxeln och så att tyngden
på dragkulan närmar sig högsta tillåtna vikt,
utan att överskrida den.
Rekommendationer vid körning
Det bogserade fordonet skall ha fritt rullande
hjul: växellådan i neutralläge.

117
6
TILLBEHÖR
Kylarvätskans temperatur: Vid körning
med släp i backe ökar kylarvätskans
temperatur.
Eftersom fläkten styrs elektriskt beror dess
avkylningskapacitet inte på motorvarvet.
Tvärtom ska du använda ett högt växelläge
för att minska motorvarvet och reducera
hastigheten. Hur som helst, ge alltid akt på
kylarvätskans temperatur. Däck:
Kontrollera att bilens (se rubrik 9, del
"Identiieringsuppgifter") och släpvagnens
däcktryck överensstämmer med de tryck som
rekommenderas av tillverkaren. Draganordning
Vi rekommenderar att använda
draganordningar från PEUGEOT, som
har testats och godkänts redan då bilen
tillverkades och att låta anordningen
monteras av PEUGEOT.
Om monteringen av en draganordning inte
utförs av PEUGEOT, måste den utföras
enligt tillverkarens rekommendationer.
Rätt användning
I vissa fall av speciellt krävande användning
(dragning av maximal last i brant
backe vid hög temperatur), begränsar
motorn automatiskt sin effekt. I så fall
gör den automatiska avstängningen av
luftkonditioneringen det möjligt att återvinna
motoreffekt. Om kontrollampan för
kylarvätskans temperatur tänds,
stanna bilen och stäng av motorn
så fort som möjligt.
Rubrik 7, avsnitt "Nivåer". Bromsar:
Vid körning med släp blir
bromssträckan längre. Kör därför försiktigt,
växla ner i god tid och bromsa mjukt.
Sidovind: Vid körning med släp ökar också
bilens känslighet för sidvind. Kör därför
ABS: systemet påverkar endast bilen, inte
släpvagnen.
Parkeringshjälp bak: hjälpsystemet kan inte
fungera då bilen används som dragfordon. Draganordning

118
Andra tillbehör
TAKRÄCKEN
Vid montering av tvärgående räcken skall
du använda fästbultarna som är avsedda för
detta ändamål.I rubrik 9, del "Dimensioner" ges
ytterligare information om bilens längd
(L1 - L4) och höjd (H1 - H3).
Överskrid aldrig bilens högsta tillåtna
totalvikt.
ANDRA TILLBEHÖR
Efter en sträng provning avseende
tillförlitlighet och säkerhet är alla dessa
tillbehör och komponenter lämpliga för
din Boxer. Ett brett urval av tillbehör samt
originaldelar säljs av PEUGEOT. Serie tillbehör och anordningar
för professionellt bruk
Maximal nyttolast på takräcken: 100 kg som
fördelats, oavsett biltyp.
Lasthållarna kan monteras endast på bilarna
H1 och H2.
Avdelningen för teknisk information Pièces
et Services publicerar en katalog över
tillbehör för Boxer. Den innehåller olika
tillbehör och anordningar som till exempel:
Takräcke för kort, mellanlång och långt
hjulavstånd (stopp för laster av alla typer).
Gångplatta, lastrulle, fotsteg.
Draganordning, kabelhärva med 7/13 stift,
7/7 stift, 13 stift.
Takräcke för olika höjder, extra lasthållare
för takmontering, stege.
Skiljeväggar, skyddsgolv, halksäkert golv,
sidoskydd av termoplast.

118
Andra tillbehör
TAKRÄCKEN
Vid montering av tvärgående räcken skall
du använda fästbultarna som är avsedda för
detta ändamål.I rubrik 9, del "Dimensioner" ges
ytterligare information om bilens längd
(L1 - L4) och höjd (H1 - H3).
Överskrid aldrig bilens högsta tillåtna
totalvikt.
ANDRA TILLBEHÖR
Efter en sträng provning avseende
tillförlitlighet och säkerhet är alla dessa
tillbehör och komponenter lämpliga för
din Boxer. Ett brett urval av tillbehör samt
originaldelar säljs av PEUGEOT. Serie tillbehör och anordningar
för professionellt bruk
Maximal nyttolast på takräcken: 100 kg som
fördelats, oavsett biltyp.
Lasthållarna kan monteras endast på bilarna
H1 och H2.
Avdelningen för teknisk information Pièces
et Services publicerar en katalog över
tillbehör för Boxer. Den innehåller olika
tillbehör och anordningar som till exempel:
Takräcke för kort, mellanlång och långt
hjulavstånd (stopp för laster av alla typer).
Gångplatta, lastrulle, fotsteg.
Draganordning, kabelhärva med 7/13 stift,
7/7 stift, 13 stift.
Takräcke för olika höjder, extra lasthållare
för takmontering, stege.
Skiljeväggar, skyddsgolv, halksäkert golv,
sidoskydd av termoplast.

119
6
TILLBEHÖR
Andra tillbehör
Butik
En annan produktserie i PEUGEOT-butiken.
Den är uppbyggd kring 5 familjer:"Protect": larmsystem mot
inbrott, stöldskyddsgraverade
rutor, förbandslåda, reflexväst,
parkeringshjälp bak,
varningstriangel, ...
"Confort": stolsklädslar som är
kompatibla med krockkuddar för
framsäte, gummimatta, golvmatta,
snökedjor.
För att undvika att mattan fastnar i pedalerna:
- se till att mattan är rätt placerad,
- placera aldrig lera mattor ovanpå varandra. "Audio":
bilradio,
handsfreeutrustning, högtalare,
navigationssystem, ... "Design":
hjulkapslar, stänkskydd
fram, stänkskydd bak, trägolv,
spoilrar, ...
Installation av sändare för
radiokommunikation
Före installation av sändare för
radiokommunikation som eftermontering,
med en yttre antenn på bilen,
rekommenderar vi att du kontaktar en
representant för PEUGEOT.
PEUGEOT meddelar då karakteristika
för sändare (frekvensband, maximal
utgångseffekt, antennläge, specifika
installationsvillkor) som kan monteras, enligt
direktivet radiostörningar (elektromagnetisk
kompatibilitet hos fordon (2004/104/EG). "Tecnic":
spolarvätska,
rengörings- och vårdmedel
för inredning och kaross,
reservlampor, ...
Montering av en anordning eller ett
elektriskt tillbehör som inte fått ett
artikelnummer hos PEUGEOT kan leda till
ett avbrott i bilens elektroniska system.
Vi hoppas att du lägger denna detalj på minnet
och vi rekommenderar att du kontaktar en
märkesrepresentant, som kan presentera för
dig serien med anordningar eller tillbehör som
fått artikelnummer hos Peugeot.
Beroende på landet där bilen saluförs är
reflexvästarna, varningstrianglarna och
reservlamporna obligatoriska i bilen.

120
Öppning av motorhuven
Inifrån
Får endast utföras med bilen stillastående
och förardörren öppen.
Dra reglaget som finns på sidan av
instrumentbrädan mot dig. Utifrån
Tryck handtaget som inns ovanför kylargrillen
mot höger och lyft upp motorhuven.
Stäng motorhuven så här
Sänk ned motorhuven och släpp den i slutet av
rörelsen. Kontrollera att den sitter stadigt fast.
ÖPPNA MOTORHUVEN
Motorhuvsstag
Ta loss staget, vrid det och för in det i det
första inställningsläget och sedan i det
andra.
Sätt tillbaka staget innan du stänger
motorhuven. Om motorhuven är dåligt stängd
tänds den här lampan på
instrumenttavlan.

1
23
4
56a7a
8
6c7b
7c
6b
+
-
121
7
KONTROLLER

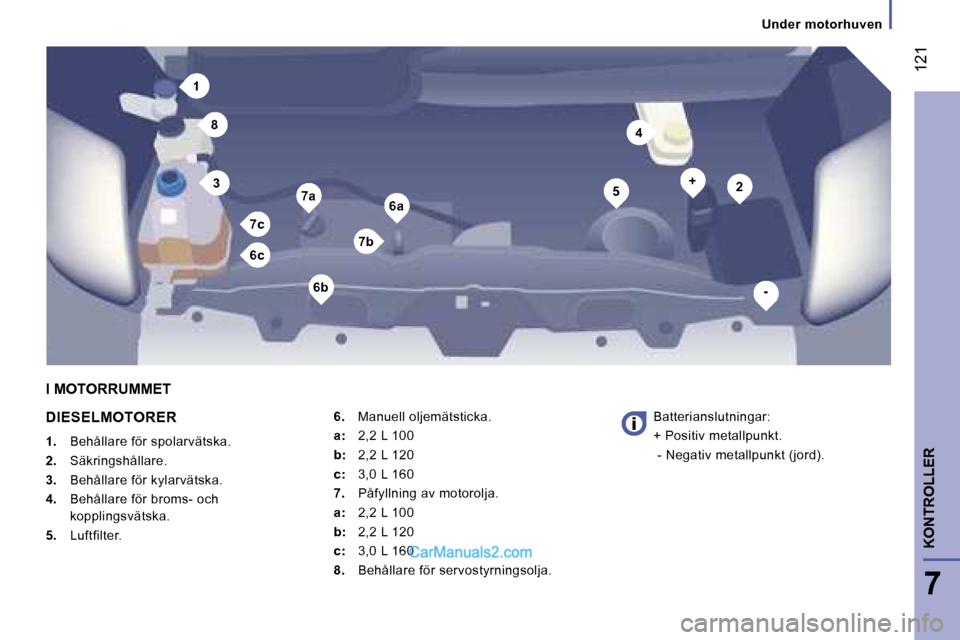

Under motorhuven
DIESELMOTORER
1. Behållare för spolarvätska.
2. Säkringshållare.
3. Behållare för kylarvätska.
4. Behållare för broms- och
kopplingsvätska.
5. Luftfilter. 6.
Manuell oljemätsticka.
a: 2,2 L 100
b: 2,2 L 120
c: 3,0 L 160
7. Påfyllning av motorolja.
a: 2,2 L 100
b: 2,2 L 120
c: 3,0 L 160
8. Behållare för servostyrningsolja. Batterianslutningar:
+ Positiv metallpunkt.
- Negativ metallpunkt (jord).
I MOTORRUMMET

BA
Nivåer
122
NIVÅER
Dessa ingrepp ingår i det vanliga
underhållet av bilen. Ta reda på
föreskrifterna hos PEUGEOT eller i
servicehäftet. För att bevara motorernas och
avgasreningen pålitlighet är användning av
tillsatsämnen i motoroljan förbjuden.
Bromsvätskenivå
Byte skall ske enligt de intervaller som
anges i serviceschemat.
Använd alltid produkter som rekommenderas
av Peugeot och uppfyller standarderna
DOT4.
Nivån skall ligga mellan
MIN. och MAX.
strecken på behållaren.
Om du ofta måste fylla på bromsvätska,
är det tecken på ett problem som med det
snaraste bör kontrolleras av PEUGEOT.
Om du måste demontera/montera
tillbaka ventilkåpan, skall du hantera
den varsamt, för att inte skada klämmorna
för fastsättning.
Manuell mätsticka
Det finns 2 nivåmarkeringar
på mätstickan:
Oljebyte
Oljebytet måste absolut utföras enligt
de intervaller som föreskrivs och oljans
viskositetsgrad måste motsvara de krav som
ges i servicehäftet. Ta reda på föreskrifterna
hos PEUGEOT.
Ta ut den manuella mätstickan före
påfyllning.
Kontrollera nivån efter påfyllningen
(överskrid inte max. nivån).
Skruva fast locket innan du stänger
motorhuven.
Val av viskositetsgrad
Vald motorolja måste under alla
omständigheter motsvara Peugeots krav. Kontrollampor
Kontrollen som sker genom lamporna
på instrumenttavlan behandlas i rubrik
2, se avsnittet "Förarplats".
A = max.
Om detta märke
överskrids, kontakta
PEUGEOT.
B = min.
Låt aldrig oljenivån vara
lägre än detta märke.
Oljenivå
Kontrollera oljenivån regelbundet och fyll
på mellan två oljebyten. (max. förbrukning
på 1000 km: 0,5 l). Kontrollera oljenivån på
plant underlag med kall motor, med hjälp av
den manuella oljemätstickan.
