2008 Peugeot 407 Manuale del proprietario (in Italian)

1010INFORMAZIONI PRATICHE
123

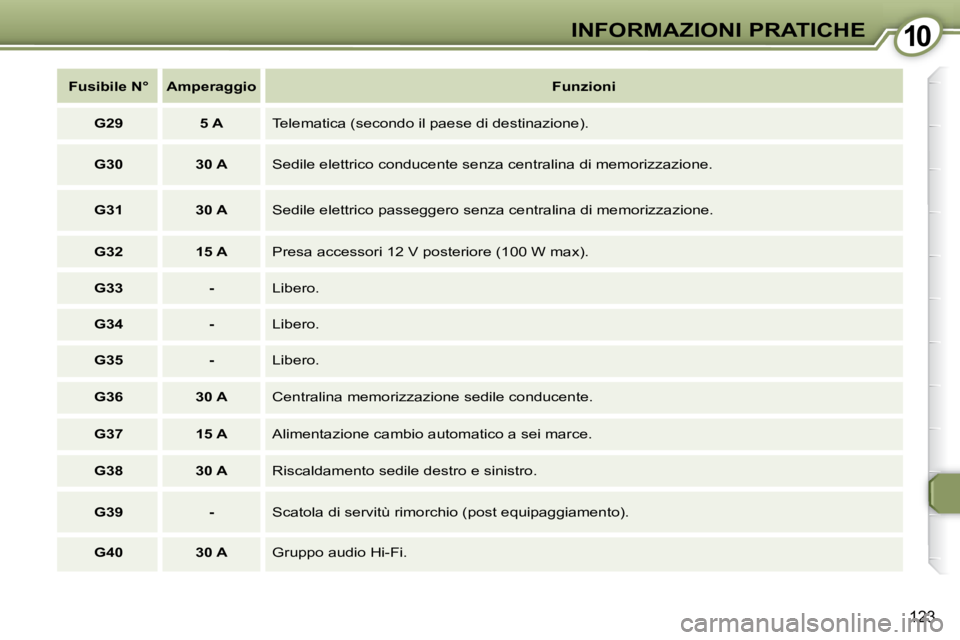

Fusibile N° Amperaggio
Funzioni

G29 5 A Telematica (secondo il paese di destinazione).

G30 30 A Sedile elettrico conducente senza centralina di memorizzazione .

G31 30 A Sedile elettrico passeggero senza centralina di memorizzazione.

G32 15 A Presa accessori 12 V posteriore (100 W max).

G33 - Libero.

G34 - Libero.

G35 - Libero.

G36 30 A Centralina memorizzazione sedile conducente.

G37 15 A Alimentazione cambio automatico a sei marce.

G38 30 A Riscaldamento sedile destro e sinistro.

G39 - Scatola di servitù rimorchio (post equipaggiamento).

G40 30 A Gruppo audio Hi-Fi.

1010INFORMAZIONI PRATICHE
125
Il circuito elettrico del veicolo
è stato progettato per funzio-
nare con equipaggiamenti di
serie od opzionali.
Prima di installare altri equipaggia-
menti od accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT .
PEUGEOT non si assume alcuna
responsabilità in caso di spese di ri-
parazione o di guasti derivanti dall'in-
stallazione di accessori ausiliari non
forniti, non raccomandati da PEUGEOT
e non montati secondo le prescrizioni,
in particolare quando il consumo di
tutti gli apparecchi supplementari col-
legati spera i 10 milliampère.
I maxi fusibili sono una protezione
supplementare per i sistemi elettrici.
Tutti gli interventi sui maxi fusibili de-
vono essere effettuati presso la rete
PEUGEOT . SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO MODO ECONOMIA
Dopo l'arresto del motore, alcune funzio-
ni (autoradio, tergicristallo, alzacristalli,
tetto apribile, sedili elettrici, telefono,
video, ecc.) possono essere alimentate
elettricamente solo per una durata di cir-
ca trenta minuti, per evitare che la batte-
ria si scarichi completamente.
Una volta trascorsi questi trenta minuti,
sul display multifunzione appare un
messaggio e le funzioni attive vengo-
no messe in stand-by.
Queste funzioni verranno riattivate
automaticamente quando si riavvia il
veicolo.
Se la batteria è scarica, il mo-
tore non può essere avviato.
In previsione della stagione invernale,
far controllare la batteria presso la rete
PEUGEOT . Una comunicazione telefonica
in corso al momento dell'atti-
vazione del modo economia
potrà comunque essere porta-
ta a termine.
Disposizione delle spazzole in
posizione manutenzione

 Meno di un minuto dopo aver di-
sinserito il contatto, azionare il
comando del tergicristallo verso
il basso (un impulso) per posizio-
nare le spazzole nella parte su-
periore del parabrezza (posizione
manutenzione).
Sostituzione di una spazzola

 Alzare il braccio, sganciare la
spazzola e rimuoverla.

 Montare la nuova spazzola e riab-
bassare il braccio.
Per riposizionare le spazzole, inserire
il contatto ed azionare il comando del
tergicristallo.

1010INFORMAZIONI PRATICHE
124

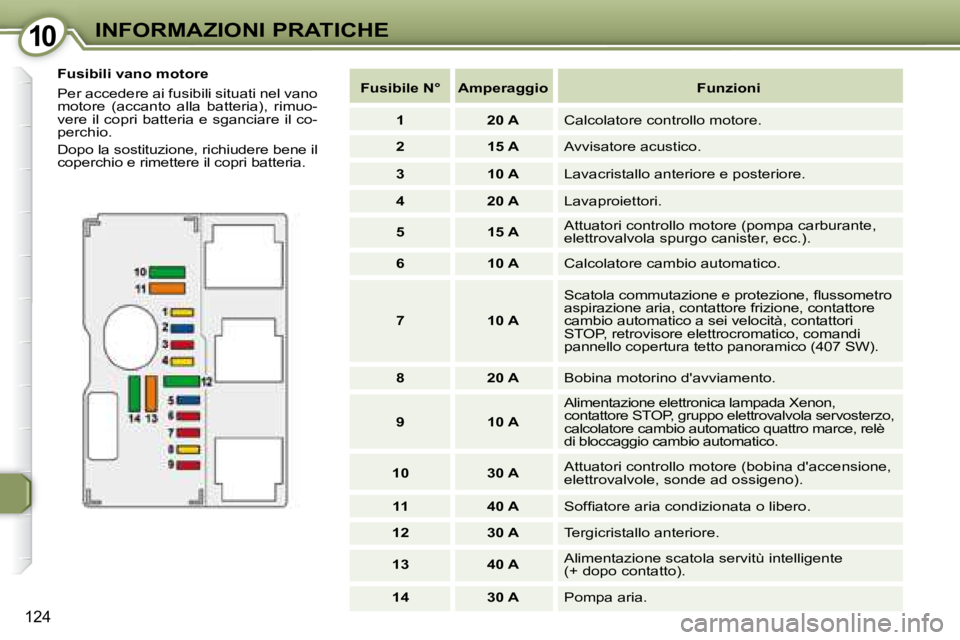

Fusibili vano motore
Per accedere ai fusibili situati nel vano
motore (accanto alla batteria), rimuo-
vere il copri batteria e sganciare il co-
perchio.
Dopo la sostituzione, richiudere bene il
coperchio e rimettere il copri batteria.
Fusibile N° Amperaggio Funzioni

1 20 A Calcolatore controllo motore.

2 15 A Avvisatore acustico.

3 10 A Lavacristallo anteriore e posteriore.

4 20 A Lavaproiettori.

5 15 A Attuatori controllo motore (pompa carburante,
elettrovalvola spurgo canister, ecc.).

6 10 A Calcolatore cambio automatico.

7 10 A Scatola commutazione e protezione, fl ussometro
aspirazione aria, contattore frizione, contattore
cambio automatico a sei velocità, contattori
STOP, retrovisore elettrocromatico, comandi
pannello copertura tetto panoramico (407 SW).

8 20 A Bobina motorino d'avviamento.

9 10 A Alimentazione elettronica lampada Xenon,
contattore STOP, gruppo elettrovalvola servosterzo,

calcolatore cambio automatico quattro marce, relè
di bloccaggio cambio automatico.

10 30 A Attuatori controllo motore (bobina d'accensione,
elettrovalvole, sonde ad ossigeno).

11 40 A Soffi atore aria condizionata o libero.

12 30 A Tergicristallo anteriore.

13 40 A Alimentazione scatola servitù intelligente
(+ dopo contatto).

14 30 A Pompa aria.

1010INFORMAZIONI PRATICHE
125

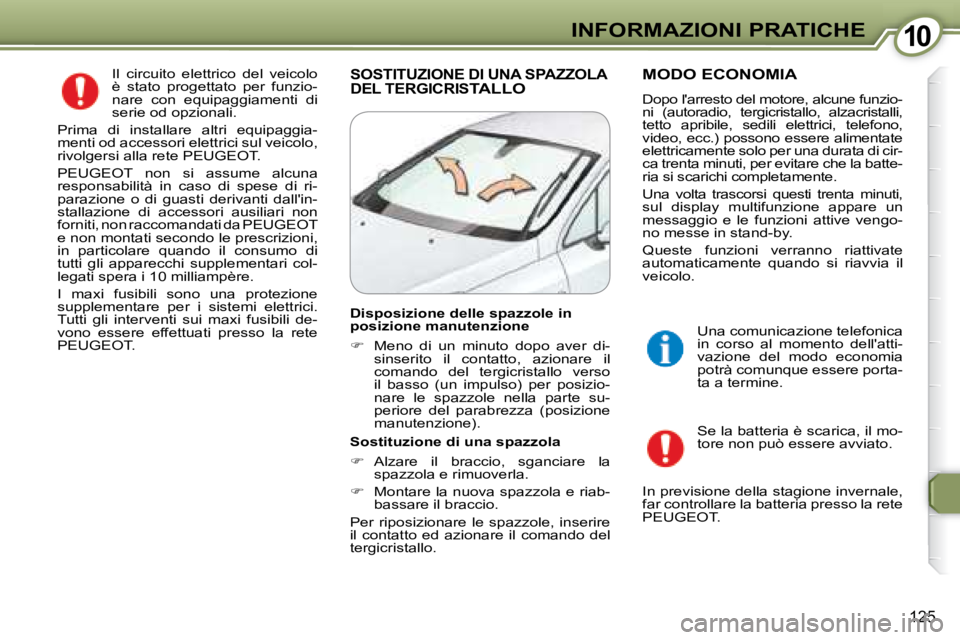

Il circuito elettrico del veicolo
è stato progettato per funzio-
nare con equipaggiamenti di
serie od opzionali.
Prima di installare altri equipaggia-
menti od accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT .
PEUGEOT non si assume alcuna
responsabilità in caso di spese di ri-
parazione o di guasti derivanti dall'in-
stallazione di accessori ausiliari non
forniti, non raccomandati da PEUGEOT
e non montati secondo le prescrizioni,
in particolare quando il consumo di
tutti gli apparecchi supplementari col-
legati spera i 10 milliampère.
I maxi fusibili sono una protezione
supplementare per i sistemi elettrici.
Tutti gli interventi sui maxi fusibili de-
vono essere effettuati presso la rete
PEUGEOT . SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO MODO ECONOMIA
Dopo l'arresto del motore, alcune funzio-
ni (autoradio, tergicristallo, alzacristalli,
tetto apribile, sedili elettrici, telefono,
video, ecc.) possono essere alimentate
elettricamente solo per una durata di cir-
ca trenta minuti, per evitare che la batte-
ria si scarichi completamente.
Una volta trascorsi questi trenta minuti,
sul display multifunzione appare un
messaggio e le funzioni attive vengo-
no messe in stand-by.
Queste funzioni verranno riattivate
automaticamente quando si riavvia il
veicolo.
Se la batteria è scarica, il mo-
tore non può essere avviato.
In previsione della stagione invernale,
far controllare la batteria presso la rete
PEUGEOT . Una comunicazione telefonica
in corso al momento dell'atti-
vazione del modo economia
potrà comunque essere porta-
ta a termine.
Disposizione delle spazzole in
posizione manutenzione

 Meno di un minuto dopo aver di-
sinserito il contatto, azionare il
comando del tergicristallo verso
il basso (un impulso) per posizio-
nare le spazzole nella parte su-
periore del parabrezza (posizione
manutenzione).
Sostituzione di una spazzola

 Alzare il braccio, sganciare la
spazzola e rimuoverla.

 Montare la nuova spazzola e riab-
bassare il braccio.
Per riposizionare le spazzole, inserire
il contatto ed azionare il comando del
tergicristallo.

1010INFORMAZIONI PRATICHE
125
Il circuito elettrico del veicolo
è stato progettato per funzio-
nare con equipaggiamenti di
serie od opzionali.
Prima di installare altri equipaggia-
menti od accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT .
PEUGEOT non si assume alcuna
responsabilità in caso di spese di ri-
parazione o di guasti derivanti dall'in-
stallazione di accessori ausiliari non
forniti, non raccomandati da PEUGEOT
e non montati secondo le prescrizioni,
in particolare quando il consumo di
tutti gli apparecchi supplementari col-
legati spera i 10 milliampère.
I maxi fusibili sono una protezione
supplementare per i sistemi elettrici.
Tutti gli interventi sui maxi fusibili de-
vono essere effettuati presso la rete
PEUGEOT . SOSTITUZIONE DI UNA SPAZZOLA DEL TERGICRISTALLO MODO ECONOMIA
Dopo l'arresto del motore, alcune funzio-
ni (autoradio, tergicristallo, alzacristalli,
tetto apribile, sedili elettrici, telefono,
video, ecc.) possono essere alimentate
elettricamente solo per una durata di cir-
ca trenta minuti, per evitare che la batte-
ria si scarichi completamente.
Una volta trascorsi questi trenta minuti,
sul display multifunzione appare un
messaggio e le funzioni attive vengo-
no messe in stand-by.
Queste funzioni verranno riattivate
automaticamente quando si riavvia il
veicolo.
Se la batteria è scarica, il mo-
tore non può essere avviato.
In previsione della stagione invernale,
far controllare la batteria presso la rete
PEUGEOT . Una comunicazione telefonica
in corso al momento dell'atti-
vazione del modo economia
potrà comunque essere porta-
ta a termine.
Disposizione delle spazzole in
posizione manutenzione

 Meno di un minuto dopo aver di-
sinserito il contatto, azionare il
comando del tergicristallo verso
il basso (un impulso) per posizio-
nare le spazzole nella parte su-
periore del parabrezza (posizione
manutenzione).
Sostituzione di una spazzola

 Alzare il braccio, sganciare la
spazzola e rimuoverla.

 Montare la nuova spazzola e riab-
bassare il braccio.
Per riposizionare le spazzole, inserire
il contatto ed azionare il comando del
tergicristallo.

1010INFORMAZIONI PRATICHE
126

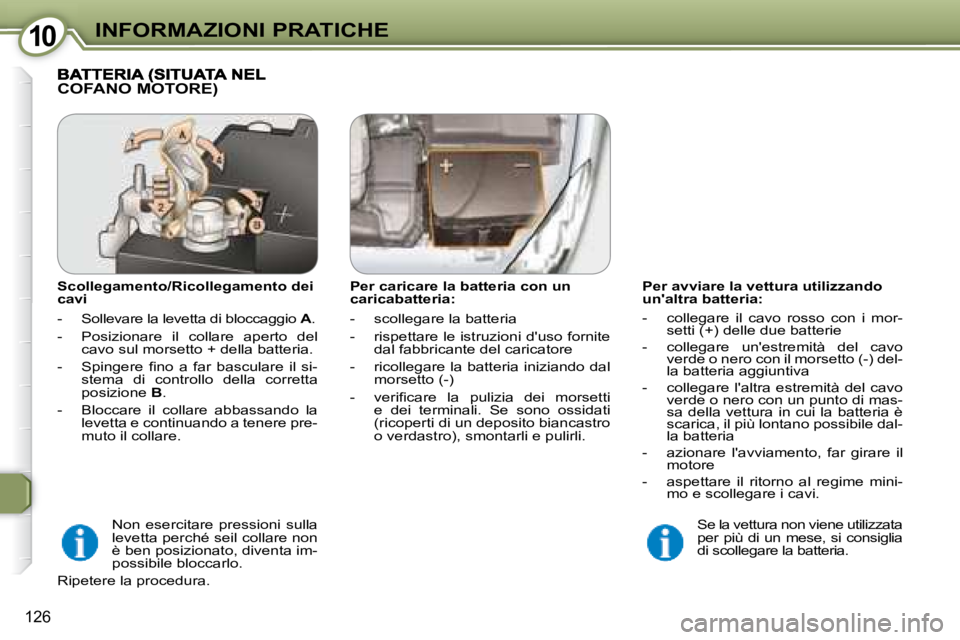

Per avviare la vettura utilizzando
un'altra batteria:
- collegare il cavo rosso con i mor-setti (+) delle due batterie
- collegare un'estremità del cavo verde o nero con il morsetto (-) del-
la batteria aggiuntiva
- collegare l'altra estremità del cavo verde o nero con un punto di mas-
sa della vettura in cui la batteria è
scarica, il più lontano possibile dal-
la batteria
- azionare l'avviamento, far girare il motore
- aspettare il ritorno al regime mini- mo e scollegare i cavi.
COFANO MOTORE)
Scollegamento/Ricollegamento dei
cavi
- Sollevare la levetta di bloccaggio A .
- Posizionare il collare aperto del cavo sul morsetto + della batteria.
- Spingere fi no a far basculare il si- stema di controllo della corretta
posizione B .
- Bloccare il collare abbassando la levetta e continuando a tenere pre-
muto il collare.
Se la vettura non viene utilizzata
per più di un mese, si consiglia
di scollegare la batteria.
Per caricare la batteria con un
caricabatteria:
- scollegare la batteria
- rispettare le istruzioni d'uso fornite
dal fabbricante del caricatore
- ricollegare la batteria iniziando dal morsetto (-)
- verifi care la pulizia dei morsetti e dei terminali. Se sono ossidati
(ricoperti di un deposito biancastro
o verdastro), smontarli e pulirli.
Non esercitare pressioni sulla
levetta perché seil collare non
è ben posizionato, diventa im-
possibile bloccarlo.
Ripetere la procedura.

1010INFORMAZIONI PRATICHE
127

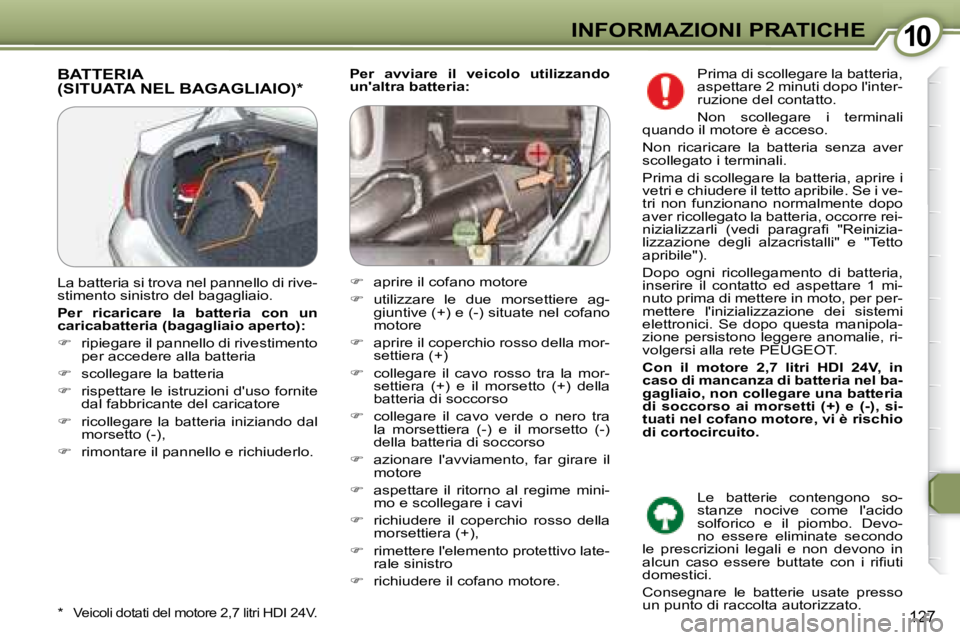

Per avviare il veicolo utilizzando
un'altra batteria: BATTERIA (SITUATA NEL BAGAGLIAIO) *
* Veicoli dotati del motore 2,7 litri HDI 24V.
La batteria si trova nel pannello di rive-
stimento sinistro del bagagliaio.

Per ricaricare la batteria con un
caricabatteria (bagagliaio aperto):

 ripiegare il pannello di rivestimento
per accedere alla batteria

 scollegare la batteria

 rispettare le istruzioni d'uso fornite
dal fabbricante del caricatore

 ricollegare la batteria iniziando dal
morsetto (-),

 rimontare il pannello e richiuderlo.
 aprire il cofano motore

 utilizzare le due morsettiere ag-
giuntive (+) e (-) situate nel cofano
motore

 aprire il coperchio rosso della mor-
settiera (+)

 collegare il cavo rosso tra la mor-
settiera (+) e il morsetto (+) della
batteria di soccorso

 collegare il cavo verde o nero tra
la morsettiera (-) e il morsetto (-)
della batteria di soccorso

 azionare l'avviamento, far girare il
motore

 aspettare il ritorno al regime mini-
mo e scollegare i cavi

 richiudere il coperchio rosso della
morsettiera (+),

 rimettere l'elemento protettivo late-
rale sinistro

 richiudere il cofano motore. Prima di scollegare la batteria,
aspettare 2 minuti dopo l'inter-
ruzione del contatto.
Non scollegare i terminali
quando il motore è acceso.
Non ricaricare la batteria senza aver
scollegato i terminali.
Prima di scollegare la batteria, aprire i
vetri e chiudere il tetto apribile. Se i ve-
tri non funzionano normalmente dopo
aver ricollegato la batteria, occorre rei-
nizializzarli (vedi paragrafi "Reinizia-
lizzazione degli alzacristalli" e "Tetto
apribile").
Dopo ogni ricollegamento di batteria,
inserire il contatto ed aspettare 1 mi-
nuto prima di mettere in moto, per per-
mettere l'inizializzazione dei sistemi
elettronici. Se dopo questa manipola-
zione persistono leggere anomalie, ri-
volgersi alla rete PEUGEOT .

Con il motore 2,7 litri HDI 24V, in
caso di mancanza di batteria nel ba-
gagliaio, non collegare una batteria
di soccorso ai morsetti (+) e (-), si-
tuati nel cofano motore, vi è rischio
di cortocircuito.
Le batterie contengono so-
stanze nocive come l'acido
solforico e il piombo. Devo-
no essere eliminate secondo
le prescrizioni legali e non devono in
alcun caso essere buttate con i rifi uti
domestici.
Consegnare le batterie usate presso
un punto di raccolta autorizzato.

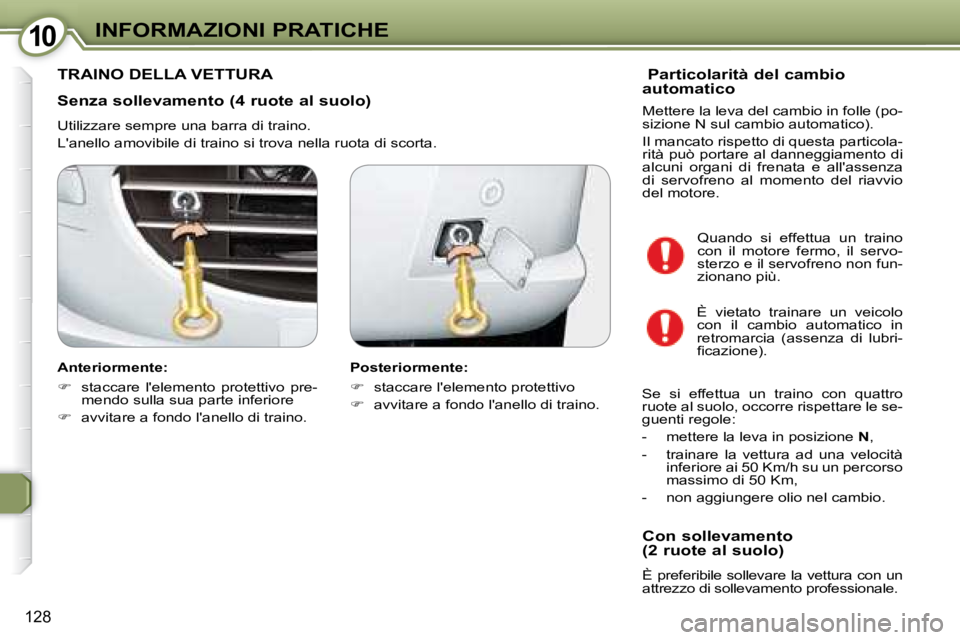

1010INFORMAZIONI PRATICHE
128
Senza sollevamento (4 ruote al suolo)
Utilizzare sempre una barra di traino.
L'anello amovibile di traino si trova nella ruota di scorta.
Anteriormente:

 staccare l'elemento protettivo pre-
mendo sulla sua parte inferiore

 avvitare a fondo l'anello di traino. Mettere la leva del cambio in folle (po-
sizione N sul cambio automatico).
Il mancato rispetto di questa particola-
rità può portare al danneggiamento di
alcuni organi di frenata e all'assenza
di servofreno al momento del riavvio
del motore.
TRAINO DELLA VETTURA
È vietato trainare un veicolo
con il cambio automatico in
retromarcia (assenza di lubri-
fi cazione).
Se si effettua un traino con quattro
ruote al suolo, occorre rispettare le se-
guenti regole:
- mettere la leva in posizione N ,
- trainare la vettura ad una velocità inferiore ai 50 Km/h su un percorso
massimo di 50 Km,
- non aggiungere olio nel cambio.
Posteriormente:

 staccare l'elemento protettivo

 avvitare a fondo l'anello di traino. Particolarità del cambio
automatico
Con sollevamento
(2 ruote al suolo)
È preferibile sollevare la vettura con un
attrezzo di sollevamento professionale. Quando si effettua un traino
con il motore fermo, il servo-
sterzo e il servofreno non fun-
zionano più.
