Page 97 of 202
6SISTEMAZIONI
88

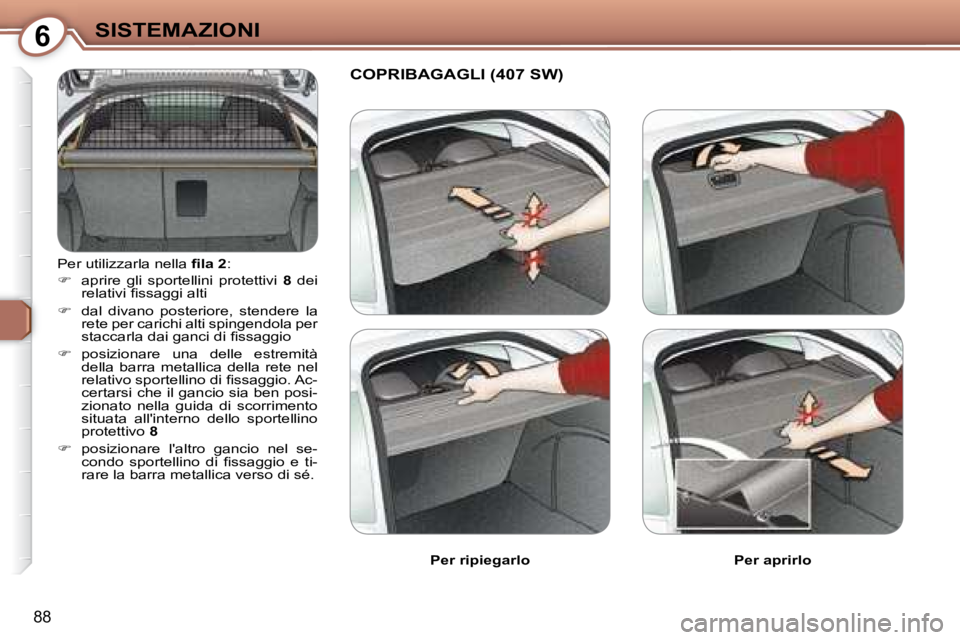

Per utilizzarla nella fi l a 2 :
aprire gli sportellini protettivi 8 dei
r e l a t i v i fi s s a g g i a l t i
dal divano posteriore, stendere la
rete per carichi alti spingendola per
s t a c c a r l a d a i g a n c i d i fi s s a g g i o
posizionare una delle estremità
della barra metallica della rete nel
r e l a t i v o s p o r t e l l i n o d i fi s s a g g i o . A c -
certarsi che il gancio sia ben posi-
zionato nella guida di scorrimento
situata all'interno dello sportellino
protettivo 8
posizionare l'altro gancio nel se-
c o n d o s p o r t e l l i n o d i fi s s a g g i o e t i -
rare la barra metallica verso di sé.
Per aprirlo
Per ripiegarlo
COPRIBAGAGLI (407 SW)
Page 98 of 202
6SISTEMAZIONI
88
Per utilizzarla nella fi l a 2 :
aprire gli sportellini protettivi 8 dei
r e l a t i v i fi s s a g g i a l t i
dal divano posteriore, stendere la
rete per carichi alti spingendola per
s t a c c a r l a d a i g a n c i d i fi s s a g g i o
posizionare una delle estremità
della barra metallica della rete nel
r e l a t i v o s p o r t e l l i n o d i fi s s a g g i o . A c -
certarsi che il gancio sia ben posi-
zionato nella guida di scorrimento
situata all'interno dello sportellino
protettivo 8
posizionare l'altro gancio nel se-
c o n d o s p o r t e l l i n o d i fi s s a g g i o e t i -
rare la barra metallica verso di sé.
Per aprirlo
Per ripiegarlo
COPRIBAGAGLI (407 SW)
Page 99 of 202
7SICUREZZA
89

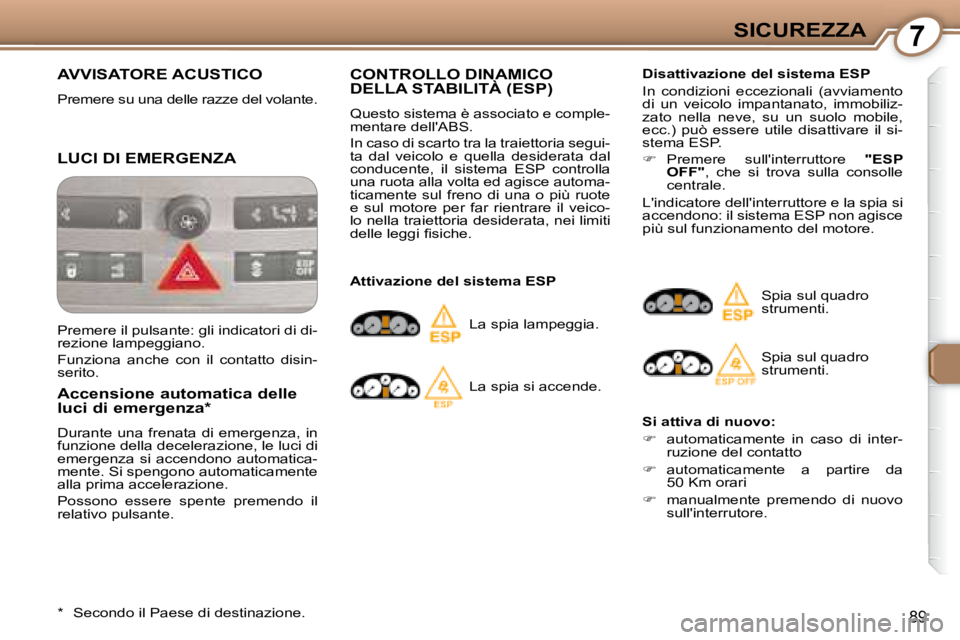

AVVISATORE ACUSTICO
Premere su una delle razze del volante.
LUCI DI EMERGENZA
Accensione automatica delle
luci di emergenza *
Durante una frenata di emergenza, in
funzione della decelerazione, le luci di
emergenza si accendono automatica-
mente. Si spengono automaticamente
alla prima accelerazione.
Possono essere spente premendo il
relativo pulsante.
* Secondo il Paese di destinazione.
CONTROLLO DINAMICO DELLA STABILITÀ (ESP)
Questo sistema è associato e comple-
mentare dell'ABS.
In caso di scarto tra la traiettoria segui-
ta dal veicolo e quella desiderata dal
conducente, il sistema ESP controlla
una ruota alla volta ed agisce automa-
t i c a m e n t e s u l f r e n o d i u n a o p i ù r u o t e
e sul motore per far rientrare il veico-
lo nella traiettoria desiderata, nei limiti
d e l l e l e g g i fi s i c h e .
Attivazione del sistema ESP La spia lampeggia.
La spia si accende. Disattivazione del sistema ESP
In condizioni eccezionali (avviamento
di un veicolo impantanato, immobiliz-
zato nella neve, su un suolo mobile,
ecc.) può essere utile disattivare il si-
stema ESP.
Premere sull'interruttore "ESP
OFF" , che si trova sulla consolle
centrale.
L'indicatore dell'interruttore e la spia si
accendono: il sistema ESP non agisce
p i ù s u l f u n z i o n a m e n t o d e l m o t o r e .
Spia sul quadro
strumenti.
Spia sul quadro
strumenti.
Si attiva di nuovo:
automaticamente in caso di inter-
ruzione del contatto
automaticamente a partire da
50 Km orari
manualmente premendo di nuovo
sull'interrutore.
Premere il pulsante: gli indicatori di di-
rezione lampeggiano.
Funziona anche con il contatto disin-
serito.
Page 100 of 202
7SICUREZZA
89
AVVISATORE ACUSTICO
Premere su una delle razze del volante.
LUCI DI EMERGENZA
Accensione automatica delle
luci di emergenza *
Durante una frenata di emergenza, in
funzione della decelerazione, le luci di
emergenza si accendono automatica-
mente. Si spengono automaticamente
alla prima accelerazione.
Possono essere spente premendo il
relativo pulsante.
* Secondo il Paese di destinazione.
CONTROLLO DINAMICO DELLA STABILITÀ (ESP)
Questo sistema è associato e comple-
mentare dell'ABS.
In caso di scarto tra la traiettoria segui-
ta dal veicolo e quella desiderata dal
conducente, il sistema ESP controlla
una ruota alla volta ed agisce automa-
t i c a m e n t e s u l f r e n o d i u n a o p i ù r u o t e
e sul motore per far rientrare il veico-
lo nella traiettoria desiderata, nei limiti
d e l l e l e g g i fi s i c h e .
Attivazione del sistema ESP La spia lampeggia.
La spia si accende. Disattivazione del sistema ESP
In condizioni eccezionali (avviamento
di un veicolo impantanato, immobiliz-
zato nella neve, su un suolo mobile,
ecc.) può essere utile disattivare il si-
stema ESP.
Premere sull'interruttore "ESP
OFF" , che si trova sulla consolle
centrale.
L'indicatore dell'interruttore e la spia si
accendono: il sistema ESP non agisce
p i ù s u l f u n z i o n a m e n t o d e l m o t o r e .
Spia sul quadro
strumenti.
Spia sul quadro
strumenti.
Si attiva di nuovo:
automaticamente in caso di inter-
ruzione del contatto
automaticamente a partire da
50 Km orari
manualmente premendo di nuovo
sull'interrutore.
Premere il pulsante: gli indicatori di di-
rezione lampeggiano.
Funziona anche con il contatto disin-
serito.
Page 101 of 202
7SICUREZZA
90

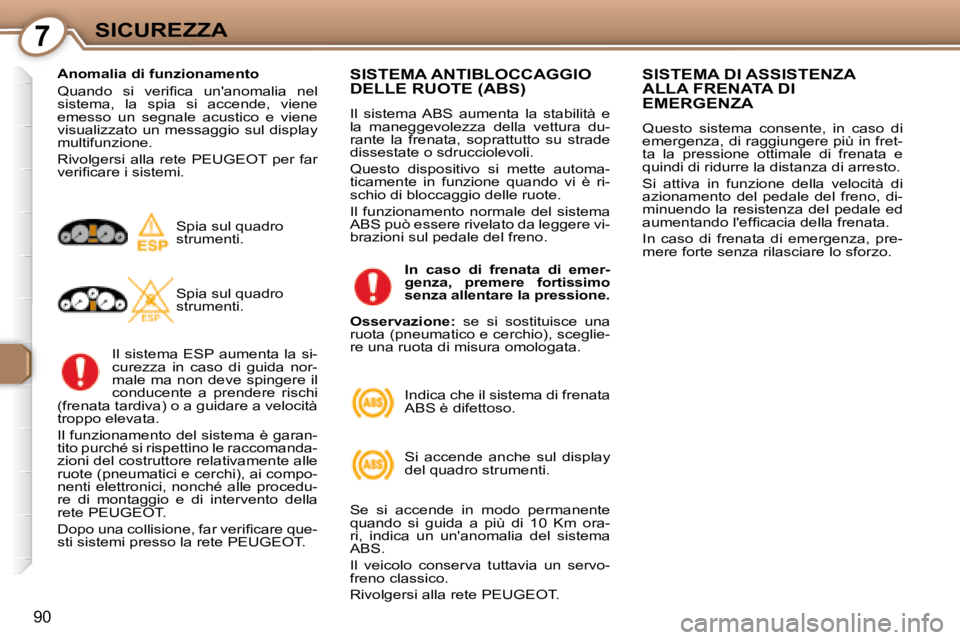

Anomalia di funzionamento
Q u a n d o s i v e r i fi c a u n ' a n o m a l i a n e l
sistema, la spia si accende, viene
emesso un segnale acustico e viene
visualizzato un messaggio sul display
multifunzione.
Rivolgersi alla rete PEUGEOT per far
v e r i fi c a r e i s i s t e m i . Spia sul quadro
strumenti.
Spia sul quadro
strumenti.
Il sistema ESP aumenta la si-
curezza in caso di guida nor-
male ma non deve spingere il
conducente a prendere rischi
(frenata tardiva) o a guidare a velocità
troppo elevata.
Il funzionamento del sistema è garan-
tito purché si rispettino le raccomanda-
zioni del costruttore relativamente alle
ruote (pneumatici e cerchi), ai compo-
nenti elettronici, nonché alle procedu-
re di montaggio e di intervento della
rete PEUGEOT .
D o p o u n a c o l l i s i o n e , f a r v e r i fi c a r e q u e -
sti sistemi presso la rete PEUGEOT . SISTEMA ANTIBLOCCAGGIO DELLE RUOTE (ABS)
Il sistema ABS aumenta la stabilità e
la maneggevolezza della vettura du-
rante la frenata, soprattutto su strade
dissestate o sdrucciolevoli.
Questo dispositivo si mette automa-
ticamente in funzione quando vi è ri-
schio di bloccaggio delle ruote.
Il funzionamento normale del sistema
ABS può essere rivelato da leggere vi-
brazioni sul pedale del freno.
Indica che il sistema di frenata
ABS è difettoso.
Si accende anche sul display
del quadro strumenti.
Se si accende in modo permanente
q u a n d o s i g u i d a a p i ù d i 1 0 K m o r a -
ri, indica un un'anomalia del sistema
ABS.
Il veicolo conserva tuttavia un servo-
freno classico.
Rivolgersi alla rete PEUGEOT.
SISTEMA DI ASSISTENZA ALLA FRENATA DI EMERGENZA
Questo sistema consente, in caso di
e m e r g e n z a , d i r a g g i u n g e r e p i ù i n f r e t -
ta la pressione ottimale di frenata e
quindi di ridurre la distanza di arresto.
Si attiva in funzione della velocità di
azionamento del pedale del freno, di-
minuendo la resistenza del pedale ed
a u m e n t a n d o l ' e f fi c a c i a d e l l a f r e n a t a .
In caso di frenata di emergenza, pre-
mere forte senza rilasciare lo sforzo.
In caso di frenata di emer-
genza, premere fortissimo
senza allentare la pressione.
Osservazione: se si sostituisce una
ruota (pneumatico e cerchio), sceglie-
re una ruota di misura omologata.
Page 102 of 202
7SICUREZZA
90
Anomalia di funzionamento
Q u a n d o s i v e r i fi c a u n ' a n o m a l i a n e l
sistema, la spia si accende, viene
emesso un segnale acustico e viene
visualizzato un messaggio sul display
multifunzione.
Rivolgersi alla rete PEUGEOT per far
v e r i fi c a r e i s i s t e m i . Spia sul quadro
strumenti.
Spia sul quadro
strumenti.
Il sistema ESP aumenta la si-
curezza in caso di guida nor-
male ma non deve spingere il
conducente a prendere rischi
(frenata tardiva) o a guidare a velocità
troppo elevata.
Il funzionamento del sistema è garan-
tito purché si rispettino le raccomanda-
zioni del costruttore relativamente alle
ruote (pneumatici e cerchi), ai compo-
nenti elettronici, nonché alle procedu-
re di montaggio e di intervento della
rete PEUGEOT .
D o p o u n a c o l l i s i o n e , f a r v e r i fi c a r e q u e -
sti sistemi presso la rete PEUGEOT . SISTEMA ANTIBLOCCAGGIO DELLE RUOTE (ABS)
Il sistema ABS aumenta la stabilità e
la maneggevolezza della vettura du-
rante la frenata, soprattutto su strade
dissestate o sdrucciolevoli.
Questo dispositivo si mette automa-
ticamente in funzione quando vi è ri-
schio di bloccaggio delle ruote.
Il funzionamento normale del sistema
ABS può essere rivelato da leggere vi-
brazioni sul pedale del freno.
Indica che il sistema di frenata
ABS è difettoso.
Si accende anche sul display
del quadro strumenti.
Se si accende in modo permanente
q u a n d o s i g u i d a a p i ù d i 1 0 K m o r a -
ri, indica un un'anomalia del sistema
ABS.
Il veicolo conserva tuttavia un servo-
freno classico.
Rivolgersi alla rete PEUGEOT.
SISTEMA DI ASSISTENZA ALLA FRENATA DI EMERGENZA
Questo sistema consente, in caso di
e m e r g e n z a , d i r a g g i u n g e r e p i ù i n f r e t -
ta la pressione ottimale di frenata e
quindi di ridurre la distanza di arresto.
Si attiva in funzione della velocità di
azionamento del pedale del freno, di-
minuendo la resistenza del pedale ed
a u m e n t a n d o l ' e f fi c a c i a d e l l a f r e n a t a .
In caso di frenata di emergenza, pre-
mere forte senza rilasciare lo sforzo.
In caso di frenata di emer-
genza, premere fortissimo
senza allentare la pressione.
Osservazione: se si sostituisce una
ruota (pneumatico e cerchio), sceglie-
re una ruota di misura omologata.
Page 103 of 202
7SICUREZZA
91

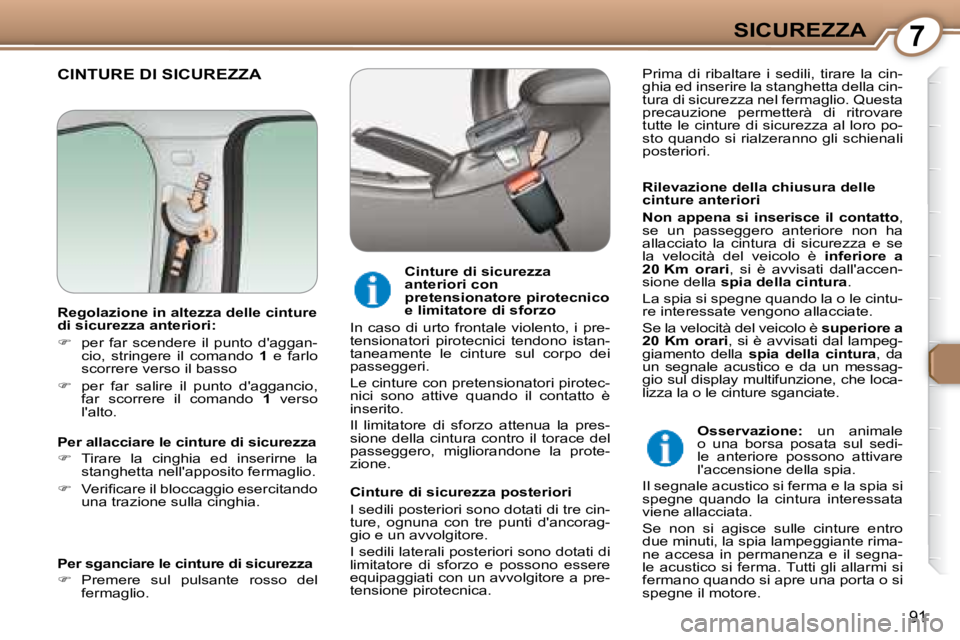

CINTURE DI SICUREZZA
R i l e v a z i o n e d e l l a c h i u s u r a d e l l e
cinture anteriori
Non appena si inserisce il contatto ,
se un passeggero anteriore non ha
allacciato la cintura di sicurezza e se
la velocità del veicolo è inferiore a
20 Km orari , si è avvisati dall'accen-
sione della spia della cintura .
La spia si spegne quando la o le cintu-
re interessate vengono allacciate.
Se la velocità del veicolo è superiore a
20 Km orari , si è avvisati dal lampeg-
giamento della spia della cintura , da
un segnale acustico e da un messag-
gio sul display multifunzione, che loca-
lizza la o le cinture sganciate.
Cinture di sicurezza
anteriori con
pretensionatore pirotecnico
e limitatore di sforzo
In caso di urto frontale violento, i pre-
tensionatori pirotecnici tendono istan-
taneamente le cinture sul corpo dei
passeggeri.
Le cinture con pretensionatori pirotec-
nici sono attive quando il contatto è
inserito.
Il limitatore di sforzo attenua la pres-
sione della cintura contro il torace del
passeggero, migliorandone la prote-
zione.
Cinture di sicurezza posteriori
I sedili posteriori sono dotati di tre cin-
ture, ognuna con tre punti d'ancorag-
gio e un avvolgitore.
I sedili laterali posteriori sono dotati di
limitatore di sforzo e possono essere
equipaggiati con un avvolgitore a pre-
tensione pirotecnica.
Per allacciare le cinture di sicurezza
Tirare la cinghia ed inserirne la
stanghetta nell'apposito fermaglio.
V e r i fi c a r e i l b l o c c a g g i o e s e r c i t a n d o
una trazione sulla cinghia.
Per sganciare le cinture di sicurezza
Premere sul pulsante rosso del
fermaglio. Prima di ribaltare i sedili, tirare la cin-
ghia ed inserire la stanghetta della cin-
tura di sicurezza nel fermaglio. Questa
precauzione permetterà di ritrovare
tutte le cinture di sicurezza al loro po-
sto quando si rialzeranno gli schienali
posteriori.
Osservazione: un animale
o una borsa posata sul sedi-
le anteriore possono attivare
l'accensione della spia.
Il segnale acustico si ferma e la spia si
spegne quando la cintura interessata
viene allacciata.
Se non si agisce sulle cinture entro
due minuti, la spia lampeggiante rima-
ne accesa in permanenza e il segna-
le acustico si ferma. Tutti gli allarmi si
fermano quando si apre una porta o si
spegne il motore.
Regolazione in altezza delle cinture
di sicurezza anteriori:
per far scendere il punto d'aggan-
cio, stringere il comando 1 e farlo
scorrere verso il basso
per far salire il punto d'aggancio,
far scorrere il comando 1 verso
l'alto.
Page 104 of 202

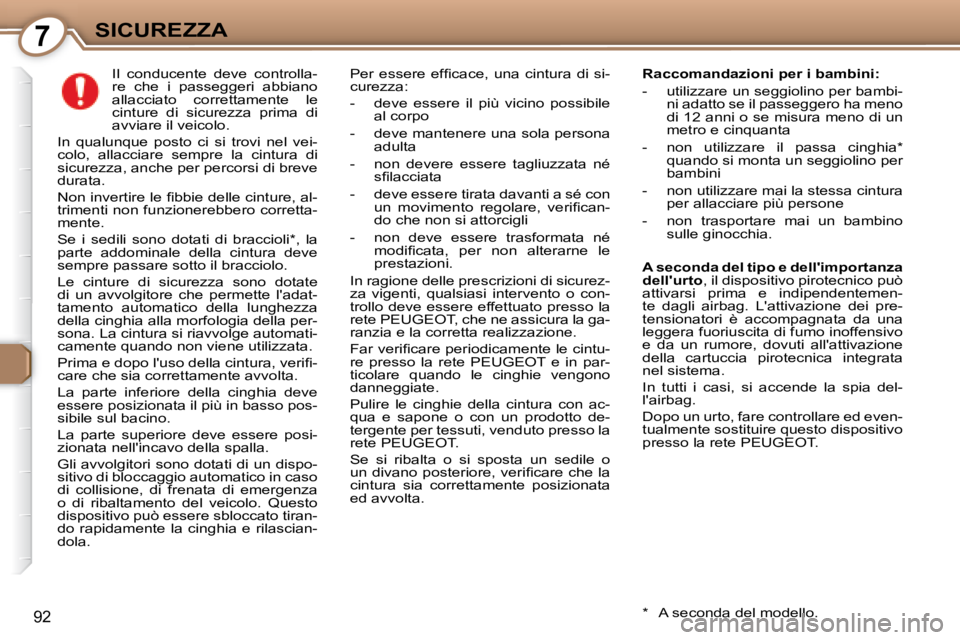

7SICUREZZA
92
Il conducente deve controlla-
re che i passeggeri abbiano
allacciato correttamente le
cinture di sicurezza prima di
avviare il veicolo.
In qualunque posto ci si trovi nel vei-
colo, allacciare sempre la cintura di
sicurezza, anche per percorsi di breve
durata.
N o n i n v e r t i r e l e fi b b i e d e l l e c i n t u r e , a l -
trimenti non funzionerebbero corretta-
mente.
Se i sedili sono dotati di braccioli * , la
parte addominale della cintura deve
sempre passare sotto il bracciolo.
Le cinture di sicurezza sono dotate
di un avvolgitore che permette l'adat-
tamento automatico della lunghezza
della cinghia alla morfologia della per-
sona. La cintura si riavvolge automati-
camente quando non viene utilizzata.
P r i m a e d o p o l ' u s o d e l l a c i n t u r a , v e r i fi -
care che sia correttamente avvolta.
La parte inferiore della cinghia deve
e s s e r e p o s i z i o n a t a i l p i ù i n b a s s o p o s -
sibile sul bacino.
La parte superiore deve essere posi-
zionata nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispo-
sitivo di bloccaggio automatico in caso
di collisione, di frenata di emergenza
o di ribaltamento del veicolo. Questo
dispositivo può essere sbloccato tiran-
do rapidamente la cinghia e rilascian-
dola. Raccomandazioni per i bambini:
- utilizzare un seggiolino per bambi-
ni adatto se il passeggero ha meno
di 12 anni o se misura meno di un
metro e cinquanta
- non utilizzare il passa cinghia * quando si monta un seggiolino per
bambini
- non utilizzare mai la stessa cintura p e r a l l a c c i a r e p i ù p e r s o n e
- non trasportare mai un bambino sulle ginocchia.
A seconda del tipo e dell'importanza
dell'urto , il dispositivo pirotecnico può
attivarsi prima e indipendentemen-
te dagli airbag. L'attivazione dei pre-
tensionatori è accompagnata da una
leggera fuoriuscita di fumo inoffensivo
e da un rumore, dovuti all'attivazione
della cartuccia pirotecnica integrata
nel sistema.
In tutti i casi, si accende la spia del-
l'airbag.
Dopo un urto, fare controllare ed even-
tualmente sostituire questo dispositivo
presso la rete PEUGEOT .
* A seconda del modello.
P e r e s s e r e e f fi c a c e , u n a c i n t u r a d i s i -
curezza:
- d e v e e s s e r e i l p i ù v i c i n o p o s s i b i l e
al corpo
- deve mantenere una sola persona adulta
- non devere essere tagliuzzata né s fi l a c c i a t a
- deve essere tirata davanti a sé con u n m o v i m e n t o r e g o l a r e , v e r i fi c a n -
do che non si attorcigli
- non deve essere trasformata né m o d i fi c a t a , p e r n o n a l t e r a r n e l e
prestazioni.
In ragione delle prescrizioni di sicurez-
za vigenti, qualsiasi intervento o con-
trollo deve essere effettuato presso la
rete PEUGEOT , che ne assicura la ga-
ranzia e la corretta realizzazione.
F a r v e r i fi c a r e p e r i o d i c a m e n t e l e c i n t u -
re presso la rete PEUGEOT e in par-
ticolare quando le cinghie vengono
danneggiate.
Pulire le cinghie della cintura con ac-
qua e sapone o con un prodotto de-
tergente per tessuti, venduto presso la
rete PEUGEOT .
Se si ribalta o si sposta un sedile o
u n d i v a n o p o s t e r i o r e , v e r i fi c a r e c h e l a
cintura sia correttamente posizionata
ed avvolta.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
