Page 129 of 202
1010INFORMAZIONI PRATICHE

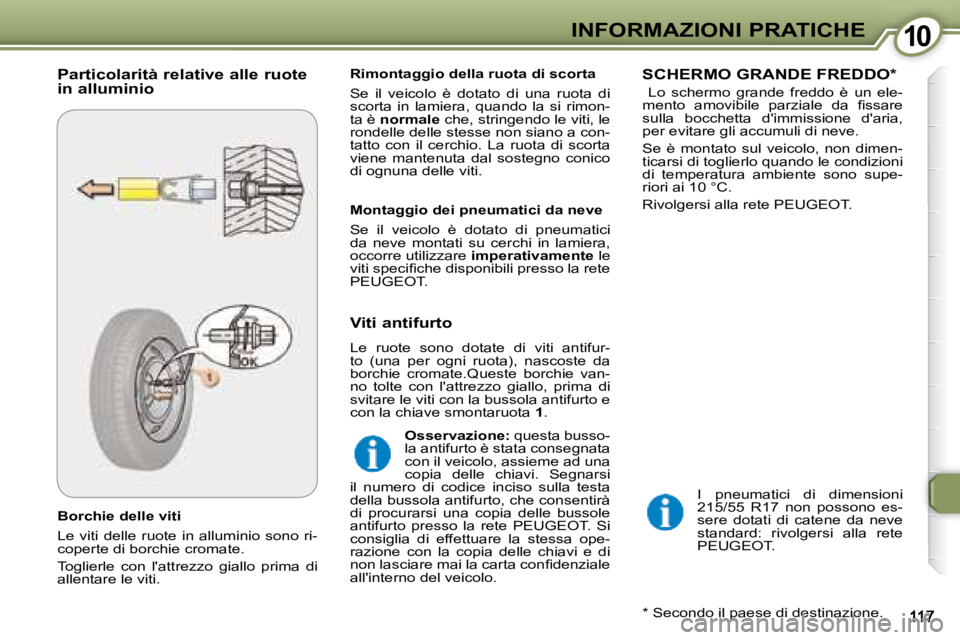

B o r c h i e d e l l e v i t i
Le viti delle ruote in alluminio sono ri-
coperte di borchie cromate.
Toglierle con l'attrezzo giallo prima di
allentare le viti. Rimontaggio della ruota di scorta
Se il veicolo è dotato di una ruota di
scorta in lamiera, quando la si rimon-
ta è
normale che, stringendo le viti, le
rondelle delle stesse non siano a con-
tatto con il cerchio. La ruota di scorta
viene mantenuta dal sostegno conico
di ognuna delle viti.
SCHERMO GRANDE FREDDO *
Lo schermo grande freddo è un ele-
m e n t o a m o v i b i l e p a r z i a l e d a fi s s a r e
sulla bocchetta d'immissione d'aria,
per evitare gli accumuli di neve.
Se è montato sul veicolo, non dimen-
ticarsi di toglierlo quando le condizioni
di temperatura ambiente sono supe-
riori ai 10 °C.
Rivolgersi alla rete PEUGEOT.
I pneumatici di dimensioni
215/55 R17 non possono es-
sere dotati di catene da neve
standard: rivolgersi alla rete
PEUGEOT .
* Secondo il paese di destinazione.
Particolarità relative alle ruote
in alluminio Viti antifurto
Le ruote sono dotate di viti antifur-
to (una per ogni ruota), nascoste da
borchie cromate.Queste borchie van-
no tolte con l'attrezzo giallo, prima di
svitare le viti con la bussola antifurto e
con la chiave smontaruota 1 .
Montaggio dei pneumatici da neve
Se il veicolo è dotato di pneumatici
da neve montati su cerchi in lamiera,
occorre utilizzare
imperativamente le
v i t i s p e c i fi c h e d i s p o n i b i l i p r e s s o l a r e t e
PEUGEOT .
Osservazione: questa busso-
la antifurto è stata consegnata
con il veicolo, assieme ad una
copia delle chiavi. Segnarsi
il numero di codice inciso sulla testa
della bussola antifurto, che consentirà
di procurarsi una copia delle bussole
antifurto presso la rete PEUGEOT. Si
consiglia di effettuare la stessa ope-
razione con la copia delle chiavi e di
n o n l a s c i a r e m a i l a c a r t a c o n fi d e n z i a l e
all'interno del veicolo.
Page 130 of 202
1010INFORMAZIONI PRATICHE
118

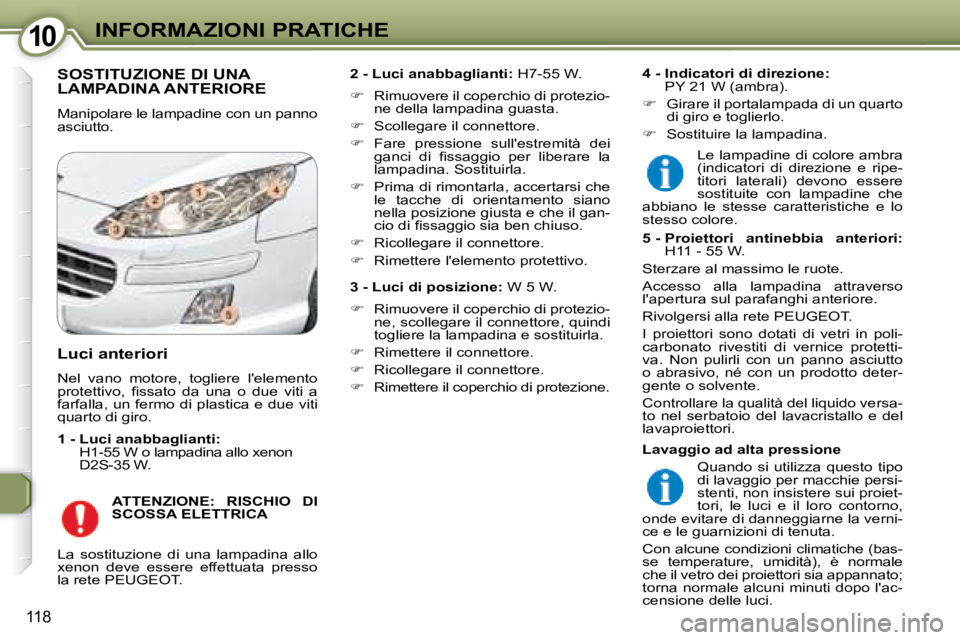

SOSTITUZIONE DI UNA LAMPADINA ANTERIORE
Manipolare le lampadine con un panno
asciutto.
2 - Luci anabbaglianti: H7-55 W.
Rimuovere il coperchio di protezio-
ne della lampadina guasta.
Scollegare il connettore.
Fare pressione sull'estremità dei
g a n c i d i fi s s a g g i o p e r l i b e r a r e l a
lampadina. Sostituirla.
Prima di rimontarla, accertarsi che
le tacche di orientamento siano
nella posizione giusta e che il gan-
c i o d i fi s s a g g i o s i a b e n c h i u s o .
Ricollegare il connettore.
Rimettere l'elemento protettivo.
3 - Luci di posizione: W 5 W.
Rimuovere il coperchio di protezio-
ne, scollegare il connettore, quindi
togliere la lampadina e sostituirla.
Rimettere il connettore.
Ricollegare il connettore.
Rimettere il coperchio di protezione.
4 - Indicatori di direzione:
P Y 2 1 W ( a m b r a ) .
Girare il portalampada di un quarto
di giro e toglierlo.
Sostituire la lampadina.
ATTENZIONE: RISCHIO DI
SCOSSA ELETTRICA
Luci anteriori
Nel vano motore, togliere l'elemento
p r o t e t t i v o , fi s s a t o d a u n a o d u e v i t i a
farfalla, un fermo di plastica e due viti
quarto di giro.
1 - Luci anabbaglianti:
H1-55 W o lampadina allo xenon
D2S-35 W.
La sostituzione di una lampadina allo
xenon deve essere effettuata presso
la rete PEUGEOT . Le lampadine di colore ambra
(indicatori di direzione e ripe-
titori laterali) devono essere
sostituite con lampadine che
abbiano le stesse caratteristiche e lo
stesso colore.
5 - Proiettori antinebbia anteriori:
H11 - 55 W.
Sterzare al massimo le ruote.
Accesso alla lampadina attraverso
l'apertura sul parafanghi anteriore.
Rivolgersi alla rete PEUGEOT.
I proiettori sono dotati di vetri in poli-
carbonato rivestiti di vernice protetti-
va. Non pulirli con un panno asciutto
o abrasivo, né con un prodotto deter-
gente o solvente.
Controllare la qualità del liquido versa-
to nel serbatoio del lavacristallo e del
lavaproiettori.
Lavaggio ad alta pressione
Quando si utilizza questo tipo
di lavaggio per macchie persi-
stenti, non insistere sui proiet-
tori, le luci e il loro contorno,
onde evitare di danneggiarne la verni-
ce e le guarnizioni di tenuta.
Con alcune condizioni climatiche (bas-
se temperature, umidità), è normale
che il vetro dei proiettori sia appannato;
torna normale alcuni minuti dopo l'ac-
censione delle luci.
Page 131 of 202
1010INFORMAZIONI PRATICHE
119

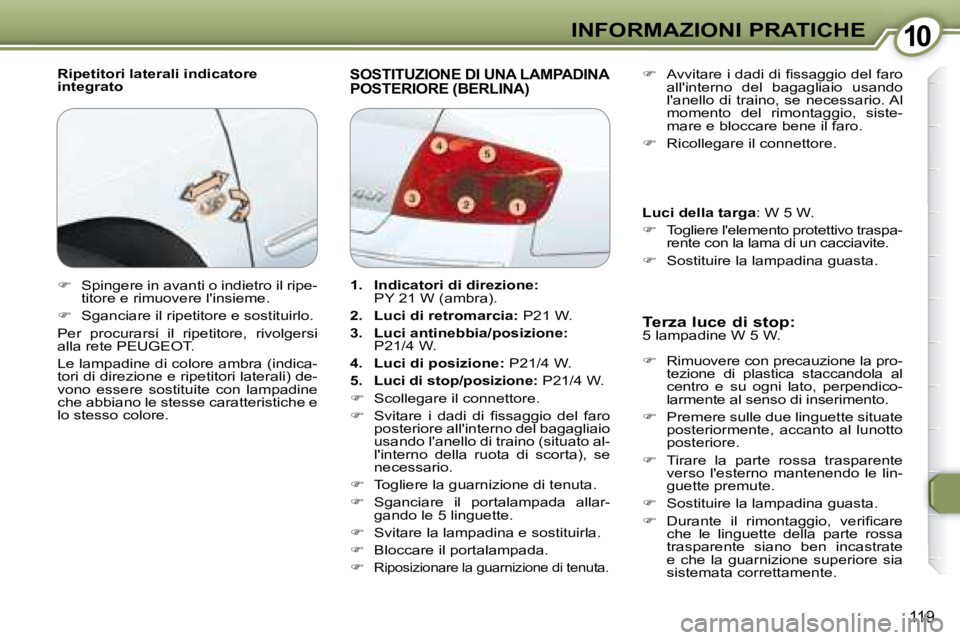

Ripetitori laterali indicatore
integrato SOSTITUZIONE DI UNA LAMPADINA POSTERIORE (BERLINA)
Terza luce di stop:
5 lampadine W 5 W.
Rimuovere con precauzione la pro-
tezione di plastica staccandola al
centro e su ogni lato, perpendico-
larmente al senso di inserimento.
Premere sulle due linguette situate
posteriormente, accanto al lunotto
posteriore.
Tirare la parte rossa trasparente
verso l'esterno mantenendo le lin-
guette premute.
Sostituire la lampadina guasta.
D u r a n t e i l r i m o n t a g g i o , v e r i fi c a r e
che le linguette della parte rossa
trasparente siano ben incastrate
e che la guarnizione superiore sia
sistemata correttamente.
A v v i t a r e i d a d i d i fi s s a g g i o d e l f a r o
all'interno del bagagliaio usando
l'anello di traino, se necessario. Al
momento del rimontaggio, siste-
mare e bloccare bene il faro.
Ricollegare il connettore.
Luci della targa : W 5 W.
Togliere l'elemento protettivo traspa-
rente con la lama di un cacciavite.
Sostituire la lampadina guasta.
Spingere in avanti o indietro il ripe-
titore e rimuovere l'insieme.
Sganciare il ripetitore e sostituirlo.
Per procurarsi il ripetitore, rivolgersi
alla rete PEUGEOT .
Le lampadine di colore ambra (indica-
tori di direzione e ripetitori laterali) de-
vono essere sostituite con lampadine
che abbiano le stesse caratteristiche e
lo stesso colore.
1. Indicatori di direzione:
P Y 2 1 W ( a m b r a ) .
2. Luci di retromarcia: P21 W.
3. Luci antinebbia/posizione:
P21/4 W.
4. Luci di posizione: P21/4 W.
5. Luci di stop/posizione: P21/4 W.
Scollegare il connettore.
S v i t a r e i d a d i d i fi s s a g g i o d e l f a r o
posteriore all'interno del bagagliaio
usando l'anello di traino (situato al-
l'interno della ruota di scorta), se
necessario.
Togliere la guarnizione di tenuta.
Sganciare il portalampada allar-
gando le 5 linguette.
Svitare la lampadina e sostituirla.
Bloccare il portalampada.
Riposizionare la guarnizione di tenuta.
Page 132 of 202
1010INFORMAZIONI PRATICHE
119
Ripetitori laterali indicatore
integrato SOSTITUZIONE DI UNA LAMPADINA POSTERIORE (BERLINA)
Terza luce di stop:
5 lampadine W 5 W.
Rimuovere con precauzione la pro-
tezione di plastica staccandola al
centro e su ogni lato, perpendico-
larmente al senso di inserimento.
Premere sulle due linguette situate
posteriormente, accanto al lunotto
posteriore.
Tirare la parte rossa trasparente
verso l'esterno mantenendo le lin-
guette premute.
Sostituire la lampadina guasta.
D u r a n t e i l r i m o n t a g g i o , v e r i fi c a r e
che le linguette della parte rossa
trasparente siano ben incastrate
e che la guarnizione superiore sia
sistemata correttamente.
A v v i t a r e i d a d i d i fi s s a g g i o d e l f a r o
all'interno del bagagliaio usando
l'anello di traino, se necessario. Al
momento del rimontaggio, siste-
mare e bloccare bene il faro.
Ricollegare il connettore.
Luci della targa : W 5 W.
Togliere l'elemento protettivo traspa-
rente con la lama di un cacciavite.
Sostituire la lampadina guasta.
Spingere in avanti o indietro il ripe-
titore e rimuovere l'insieme.
Sganciare il ripetitore e sostituirlo.
Per procurarsi il ripetitore, rivolgersi
alla rete PEUGEOT .
Le lampadine di colore ambra (indica-
tori di direzione e ripetitori laterali) de-
vono essere sostituite con lampadine
che abbiano le stesse caratteristiche e
lo stesso colore.
1. Indicatori di direzione:
P Y 2 1 W ( a m b r a ) .
2. Luci di retromarcia: P21 W.
3. Luci antinebbia/posizione:
P21/4 W.
4. Luci di posizione: P21/4 W.
5. Luci di stop/posizione: P21/4 W.
Scollegare il connettore.
S v i t a r e i d a d i d i fi s s a g g i o d e l f a r o
posteriore all'interno del bagagliaio
usando l'anello di traino (situato al-
l'interno della ruota di scorta), se
necessario.
Togliere la guarnizione di tenuta.
Sganciare il portalampada allar-
gando le 5 linguette.
Svitare la lampadina e sostituirla.
Bloccare il portalampada.
Riposizionare la guarnizione di tenuta.
Page 133 of 202
1010INFORMAZIONI PRATICHE
120

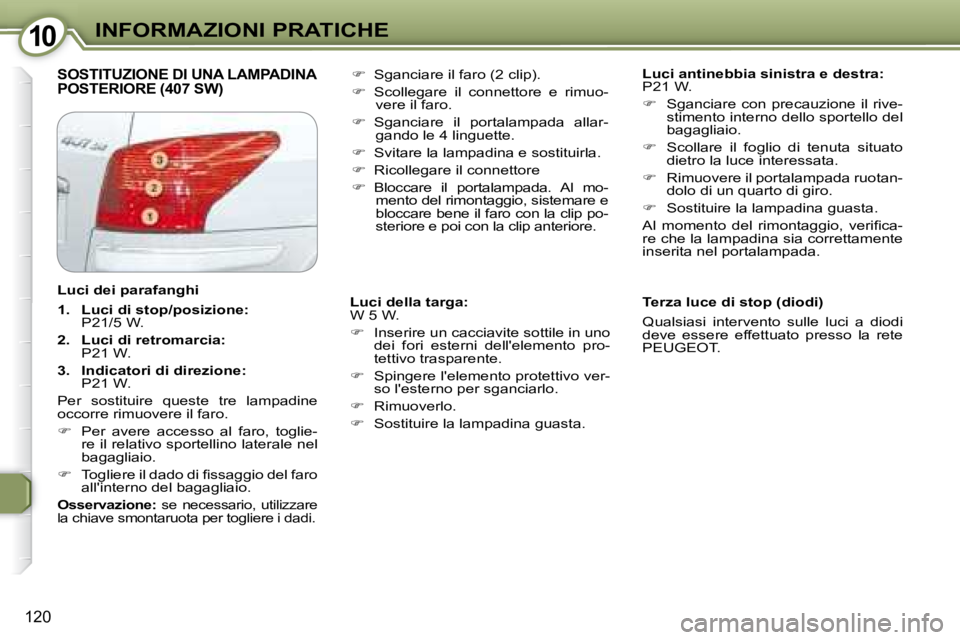

SOSTITUZIONE DI UNA LAMPADINA POSTERIORE (407 SW)
Luci antinebbia sinistra e destra:
P21 W.
Sganciare con precauzione il rive-
stimento interno dello sportello del
bagagliaio.
Scollare il foglio di tenuta situato
dietro la luce interessata.
Rimuovere il portalampada ruotan-
dolo di un quarto di giro.
Sostituire la lampadina guasta.
A l m o m e n t o d e l r i m o n t a g g i o , v e r i fi c a -
re che la lampadina sia correttamente
inserita nel portalampada.
Sganciare il faro (2 clip).
Scollegare il connettore e rimuo-
vere il faro.
Sganciare il portalampada allar-
gando le 4 linguette.
Svitare la lampadina e sostituirla.
Ricollegare il connettore
Bloccare il portalampada. Al mo-
mento del rimontaggio, sistemare e
bloccare bene il faro con la clip po-
steriore e poi con la clip anteriore.
Luci della targa:
W 5 W.
Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento pro-
tettivo trasparente.
Spingere l'elemento protettivo ver-
so l'esterno per sganciarlo.
Rimuoverlo.
Sostituire la lampadina guasta. Terza luce di stop (diodi)
Qualsiasi intervento sulle luci a diodi
deve essere effettuato presso la rete
PEUGEOT .
L u c i d e i p a r a f a n g h i
1. Luci di stop/posizione:
P21/5 W.
2. Luci di retromarcia:
P21 W.
3. Indicatori di direzione:
P21 W.
Per sostituire queste tre lampadine
occorre rimuovere il faro.
Per avere accesso al faro, toglie-
re il relativo sportellino laterale nel
bagagliaio.
T o g l i e r e i l d a d o d i fi s s a g g i o d e l f a r o
all'interno del bagagliaio.
Osservazione: se necessario, utilizzare
la chiave smontaruota per togliere i dadi.
Page 134 of 202
1010INFORMAZIONI PRATICHE
121

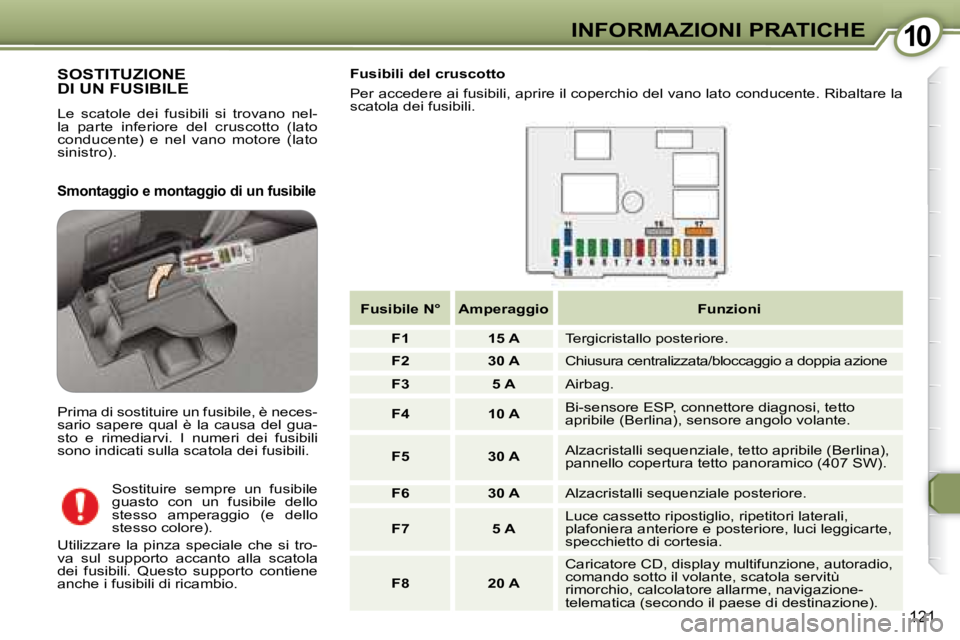

SOSTITUZIONE DI UN FUSIBILE
Le scatole dei fusibili si trovano nel-
la parte inferiore del cruscotto (lato
conducente) e nel vano motore (lato
sinistro). Fusibili del cruscotto
Per accedere ai fusibili, aprire il coperchio del vano lato con
ducente. Ribaltare la
scatola dei fusibili.
Smontaggio e montaggio di un fusibile
Prima di sostituire un fusibile, è neces-
sario sapere qual è la causa del gua-
sto e rimediarvi. I numeri dei fusibili
sono indicati sulla scatola dei fusibili.
Sostituire sempre un fusibile
guasto con un fusibile dello
stesso amperaggio (e dello
stesso colore).
Utilizzare la pinza speciale che si tro-
va sul supporto accanto alla scatola
dei fusibili. Questo supporto contiene
anche i fusibili di ricambio.

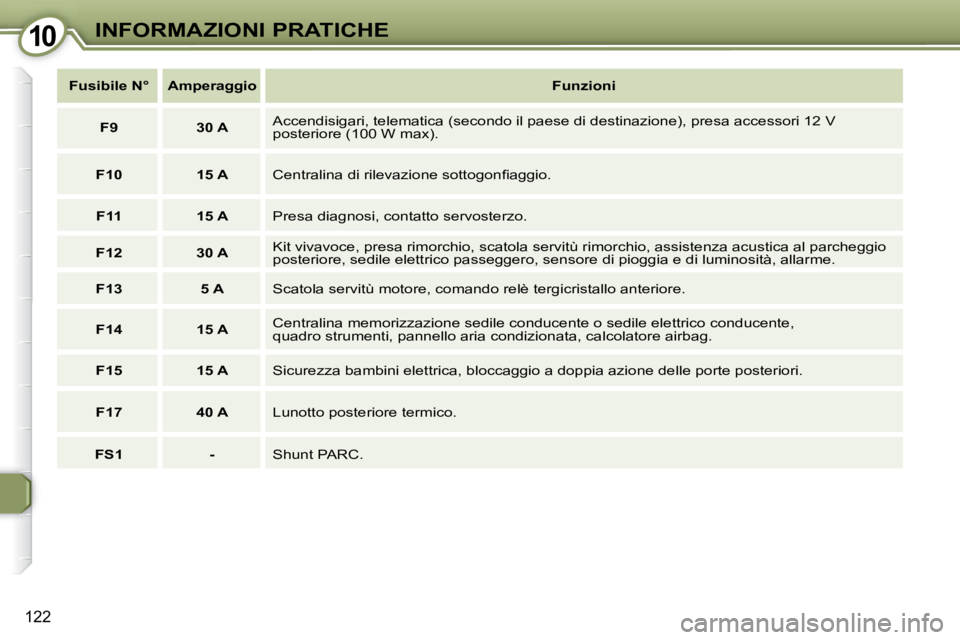

Fusibile N° Amperaggio Funzioni
F1 15 A Tergicristallo posteriore.
F2 30 A Chiusura centralizzata/bloccaggio a doppia azio ne
F3 5 A Airbag.
F4 10 A Bi-sensore ESP, connettore diagnosi, tetto
apribile (Berlina), sensore angolo volante.
F5 30 A Alzacristalli sequenziale, tetto apribile (Berlina),
pannello copertura tetto panoramico (407 SW).
F6 30 A Alzacristalli sequenziale posteriore.
F7 5 A Luce cassetto ripostiglio, ripetitori laterali,
plafoniera anteriore e posteriore, luci leggicarte,
specchietto di cortesia.
F8 20 A Caricatore CD, display multifunzione, autoradio,
c o m a n d o s o t t o i l v o l a n t e , s c a t o l a s e r v i t ù
rimorchio, calcolatore allarme, navigazione-
telematica (secondo il paese di destinazione).
Page 135 of 202
1010INFORMAZIONI PRATICHE
121
SOSTITUZIONE DI UN FUSIBILE
Le scatole dei fusibili si trovano nel-
la parte inferiore del cruscotto (lato
conducente) e nel vano motore (lato
sinistro). Fusibili del cruscotto
Per accedere ai fusibili, aprire il coperchio del vano lato con
ducente. Ribaltare la
scatola dei fusibili.
Smontaggio e montaggio di un fusibile
Prima di sostituire un fusibile, è neces-
sario sapere qual è la causa del gua-
sto e rimediarvi. I numeri dei fusibili
sono indicati sulla scatola dei fusibili.
Sostituire sempre un fusibile
guasto con un fusibile dello
stesso amperaggio (e dello
stesso colore).
Utilizzare la pinza speciale che si tro-
va sul supporto accanto alla scatola
dei fusibili. Questo supporto contiene
anche i fusibili di ricambio.
Fusibile N° Amperaggio Funzioni
F1 15 A Tergicristallo posteriore.
F2 30 A Chiusura centralizzata/bloccaggio a doppia azio ne
F3 5 A Airbag.
F4 10 A Bi-sensore ESP, connettore diagnosi, tetto
apribile (Berlina), sensore angolo volante.
F5 30 A Alzacristalli sequenziale, tetto apribile (Berlina),
pannello copertura tetto panoramico (407 SW).
F6 30 A Alzacristalli sequenziale posteriore.
F7 5 A Luce cassetto ripostiglio, ripetitori laterali,
plafoniera anteriore e posteriore, luci leggicarte,
specchietto di cortesia.
F8 20 A Caricatore CD, display multifunzione, autoradio,
c o m a n d o s o t t o i l v o l a n t e , s c a t o l a s e r v i t ù
rimorchio, calcolatore allarme, navigazione-
telematica (secondo il paese di destinazione).
Page 136 of 202
1010INFORMAZIONI PRATICHE
122
Fusibile N° Amperaggio
Funzioni
F9 30 A Accendisigari, telematica (secondo il paese di destinazione), pre
sa accessori 12 V
posteriore (100 W max).
F10 15 A C e n t r a l i n a d i r i l e v a z i o n e s o t t o g o n fi a g g i o .
F11 15 A Presa diagnosi, contatto servosterzo.
F12 30 A K i t v i v a v o c e , p r e s a r i m o r c h i o , s c a t o l a s e r v i t ù r i m o r c h i o , a s s i s t e n z a a c u s t i
c a a l p a r c h e g g i o
posteriore, sedile elettrico passeggero, sensore di pioggia e d i luminosità, allarme.
F13 5 A S c a t o l a s e r v i t ù m o t o r e , c o m a n d o r e l è t e r g i c r i s t a l l o a n t e r i o r e .
F14 15 A Centralina memorizzazione sedile conducente o sedile elettrico
conducente,
quadro strumenti, pannello aria condizionata, calcolatore airb ag.
F15 15 A Sicurezza bambini elettrica, bloccaggio a doppia azione de lle porte posteriori.
F17 40 A Lunotto posteriore termico.
FS1 - Shunt PARC.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
