Page 73 of 202
4APERTURE
70

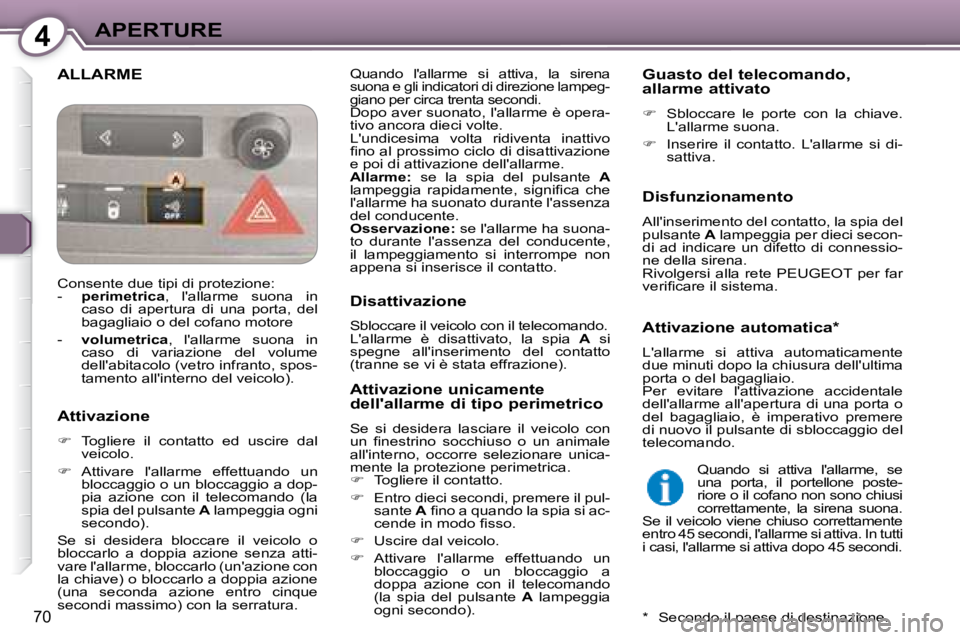

ALLARME Quando l'allarme si attiva, la sirenasuona e gli indicatori di direzione lampeg-
giano per circa trenta secondi.
Dopo aver suonato, l'allarme è opera-
tivo ancora dieci volte.
L'undicesima volta ridiventa inattivo
fi n o a l p r o s s i m o c i c l o d i d i s a t t i v a z i o n e
e poi di attivazione dell'allarme.
Allarme: se la spia del pulsante A
l a m p e g g i a r a p i d a m e n t e , s i g n i fi c a c h e
l'allarme ha suonato durante l'assenza
del conducente.
Osservazione: se l'allarme ha suona-
to durante l'assenza del conducente,
il lampeggiamento si interrompe non
appena si inserisce il contatto. Guasto del telecomando,
allarme attivato
Sbloccare le porte con la chiave.
L'allarme suona.
Inserire il contatto. L'allarme si di-
sattiva.
* Secondo il paese di destinazione.
Attivazione
Togliere il contatto ed uscire dal
veicolo.
Attivare l'allarme effettuando un
bloccaggio o un bloccaggio a dop-
pia azione con il telecomando (la
spia del pulsante A lampeggia ogni
secondo).
Se si desidera bloccare il veicolo o
bloccarlo a doppia azione senza atti-
vare l'allarme, bloccarlo (un'azione con
la chiave) o bloccarlo a doppia azione
(una seconda azione entro cinque
secondi massimo) con la serratura. Disattivazione
Sbloccare il veicolo con il telecomando.
L'allarme è disattivato, la spia
A si
spegne all'inserimento del contatto
(tranne se vi è stata effrazione).
Attivazione unicamente
dell'allarme di tipo perimetrico
Se si desidera lasciare il veicolo con
u n fi n e s t r i n o s o c c h i u s o o u n a n i m a l e
all'interno, occorre selezionare unica-
mente la protezione perimetrica.
Togliere il contatto.
Entro dieci secondi, premere il pul-
sante A fi n o a q u a n d o l a s p i a s i a c -
c e n d e i n m o d o fi s s o .
Uscire dal veicolo.
Attivare l'allarme effettuando un
bloccaggio o un bloccaggio a
doppa azione con il telecomando
(la spia del pulsante A lampeggia
ogni secondo). Disfunzionamento
All'inserimento del contatto, la spia del
pulsante
A lampeggia per dieci secon-
di ad indicare un difetto di connessio-
ne della sirena.
Rivolgersi alla rete PEUGEOT per far
v e r i fi c a r e i l s i s t e m a .
Attivazione automatica *
L'allarme si attiva automaticamente
due minuti dopo la chiusura dell'ultima
porta o del bagagliaio.
Per evitare l'attivazione accidentale
dell'allarme all'apertura di una porta o
del bagagliaio, è imperativo premere
di nuovo il pulsante di sbloccaggio del
telecomando.
Quando si attiva l'allarme, se
una porta, il portellone poste-
riore o il cofano non sono chiusi
correttamente, la sirena suona.
Se il veicolo viene chiuso correttamente
entro 45 secondi, l'allarme si attiva. In tutti
i casi, l'allarme si attiva dopo 45 secondi.
Consente due tipi di protezione:
-
perimetrica , l'allarme suona in
caso di apertura di una porta, del
bagagliaio o del cofano motore
- volumetrica , l'allarme suona in
caso di variazione del volume
dell'abitacolo (vetro infranto, spos-
tamento all'interno del veicolo).
Page 74 of 202
4APERTURE
71

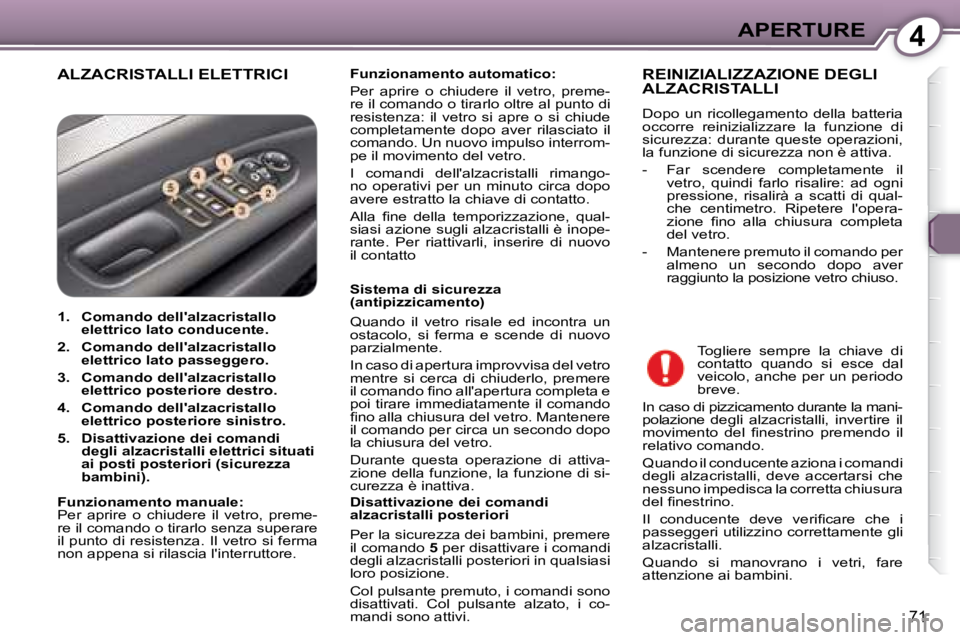

ALZACRISTALLI ELETTRICI
Funzionamento automatico:
Per aprire o chiudere il vetro, preme-
re il comando o tirarlo oltre al punto di
resistenza: il vetro si apre o si chiude
completamente dopo aver rilasciato il
comando. Un nuovo impulso interrom-
pe il movimento del vetro.
I comandi dell'alzacristalli rimango-
no operativi per un minuto circa dopo
avere estratto la chiave di contatto.
A l l a fi n e d e l l a t e m p o r i z z a z i o n e , q u a l -
siasi azione sugli alzacristalli è inope-
rante. Per riattivarli, inserire di nuovo
il contatto
Togliere sempre la chiave di
contatto quando si esce dal
veicolo, anche per un periodo
breve.
In caso di pizzicamento durante la mani-
polazione degli alzacristalli, invertire il
m o v i m e n t o d e l fi n e s t r i n o p r e m e n d o i l
relativo comando.
Quando il conducente aziona i comandi
degli alzacristalli, deve accertarsi che
nessuno impedisca la corretta chiusura
d e l fi n e s t r i n o .
I l c o n d u c e n t e d e v e v e r i fi c a r e c h e i
passeggeri utilizzino correttamente gli
alzacristalli.
Quando si manovrano i vetri, fare
attenzione ai bambini. REINIZIALIZZAZIONE DEGLI ALZACRISTALLI
Dopo un ricollegamento della batteria
occorre reinizializzare la funzione di
sicurezza: durante queste operazioni,
la funzione di sicurezza non è attiva.
- Far scendere completamente il vetro, quindi farlo risalire: ad ogni
pressione, risalirà a scatti di qual-
che centimetro. Ripetere l'opera-
z i o n e fi n o a l l a c h i u s u r a c o m p l e t a
del vetro.
- Mantenere premuto il comando per almeno un secondo dopo aver
raggiunto la posizione vetro chiuso.
Sistema di sicurezza
(antipizzicamento)
Quando il vetro risale ed incontra un
ostacolo, si ferma e scende di nuovo
parzialmente.
In caso di apertura improvvisa del vetro
mentre si cerca di chiuderlo, premere
i l c o m a n d o fi n o a l l ' a p e r t u r a c o m p l e t a e
poi tirare immediatamente il comando
fi n o a l l a c h i u s u r a d e l v e t r o . M a n t e n e r e
il comando per circa un secondo dopo
la chiusura del vetro.
Durante questa operazione di attiva-
zione della funzione, la funzione di si-
curezza è inattiva.
Disattivazione dei comandi
alzacristalli posteriori
Per la sicurezza dei bambini, premere
il comando 5 per disattivare i comandi
degli alzacristalli posteriori in qualsiasi
loro posizione.
Col pulsante premuto, i comandi sono
disattivati. Col pulsante alzato, i co-
mandi sono attivi.
Funzionamento manuale:
Per aprire o chiudere il vetro, preme-
re il comando o tirarlo senza superare
il punto di resistenza. Il vetro si ferma
non appena si rilascia l'interruttore.
1. Comando dell'alzacristallo
elettrico lato conducente.
2. Comando dell'alzacristallo
elettrico lato passeggero.
3. Comando dell'alzacristallo
elettrico posteriore destro.
4. Comando dell'alzacristallo
elettrico posteriore sinistro.
5. Disattivazione dei comandi
degli alzacristalli elettrici situati
ai posti posteriori (sicurezza
bambini).
Page 75 of 202
4APERTURE
72

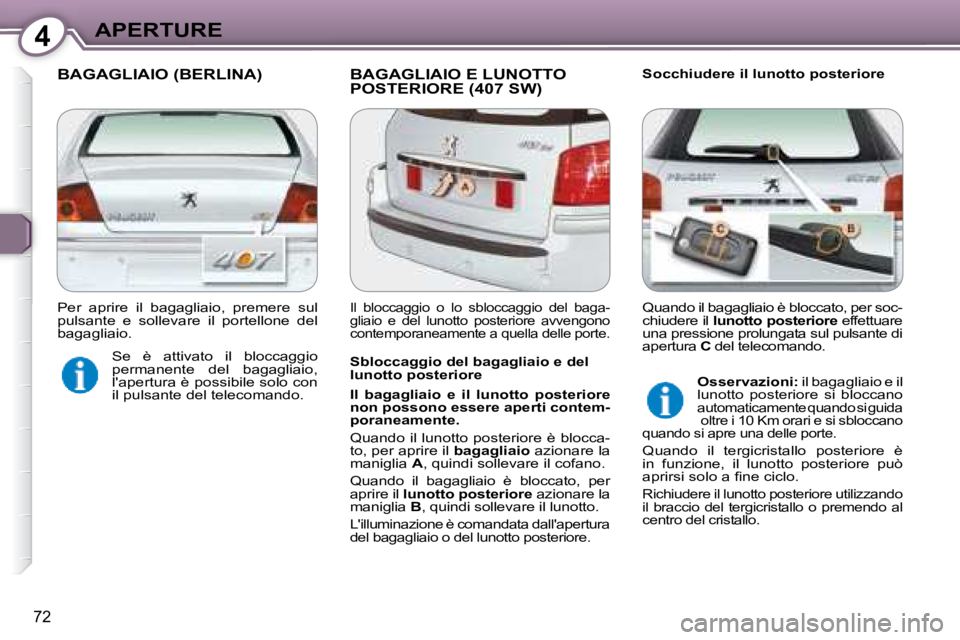

BAGAGLIAIO (BERLINA) BAGAGLIAIO E LUNOTTO POSTERIORE (407 SW) S o c c h i u d e r e i l l u n o t t o p o s t e r i o r e
Sbloccaggio del bagagliaio e del
lunotto posteriore
Il bagagliaio e il lunotto posteriore
non possono essere aperti contem-
poraneamente.
Quando il lunotto posteriore è blocca-
to, per aprire il bagagliaio azionare la
maniglia A , quindi sollevare il cofano.
Quando il bagagliaio è bloccato, per
aprire il lunotto posteriore azionare la
maniglia B , quindi sollevare il lunotto.
L'illuminazione è comandata dall'apertura
del bagagliaio o del lunotto posteriore.
Se è attivato il bloccaggio
permanente del bagagliaio,
l'apertura è possibile solo con
il pulsante del telecomando.
Osservazioni: il bagagliaio e il
lunotto posteriore si bloccano
automaticamente quando si guida
oltre i 10 Km orari e si sbloccano
quando si apre una delle porte.
Quando il tergicristallo posteriore è
in funzione, il lunotto posteriore può
a p r i r s i s o l o a fi n e c i c l o .
Richiudere il lunotto posteriore utilizzando
il braccio del tergicristallo o premendo al
centro del cristallo.
Per aprire il bagagliaio, premere sul
pulsante e sollevare il portellone del
bagagliaio.
Il bloccaggio o lo sbloccaggio del baga-
gliaio e del lunotto posteriore avvengono
contemporaneamente a quella delle porte. Quando il bagagliaio è bloccato, per soc-
chiudere il
lunotto posteriore effettuare
una pressione prolungata sul pulsante di
apertura C del telecomando.
Page 76 of 202
4APERTURE
72
BAGAGLIAIO (BERLINA) BAGAGLIAIO E LUNOTTO POSTERIORE (407 SW) S o c c h i u d e r e i l l u n o t t o p o s t e r i o r e
Sbloccaggio del bagagliaio e del
lunotto posteriore
Il bagagliaio e il lunotto posteriore
non possono essere aperti contem-
poraneamente.
Quando il lunotto posteriore è blocca-
to, per aprire il bagagliaio azionare la
maniglia A , quindi sollevare il cofano.
Quando il bagagliaio è bloccato, per
aprire il lunotto posteriore azionare la
maniglia B , quindi sollevare il lunotto.
L'illuminazione è comandata dall'apertura
del bagagliaio o del lunotto posteriore.
Se è attivato il bloccaggio
permanente del bagagliaio,
l'apertura è possibile solo con
il pulsante del telecomando.
Osservazioni: il bagagliaio e il
lunotto posteriore si bloccano
automaticamente quando si guida
oltre i 10 Km orari e si sbloccano
quando si apre una delle porte.
Quando il tergicristallo posteriore è
in funzione, il lunotto posteriore può
a p r i r s i s o l o a fi n e c i c l o .
Richiudere il lunotto posteriore utilizzando
il braccio del tergicristallo o premendo al
centro del cristallo.
Per aprire il bagagliaio, premere sul
pulsante e sollevare il portellone del
bagagliaio.
Il bloccaggio o lo sbloccaggio del baga-
gliaio e del lunotto posteriore avvengono
contemporaneamente a quella delle porte. Quando il bagagliaio è bloccato, per soc-
chiudere il
lunotto posteriore effettuare
una pressione prolungata sul pulsante di
apertura C del telecomando.
Page 77 of 202
4APERTURE
73

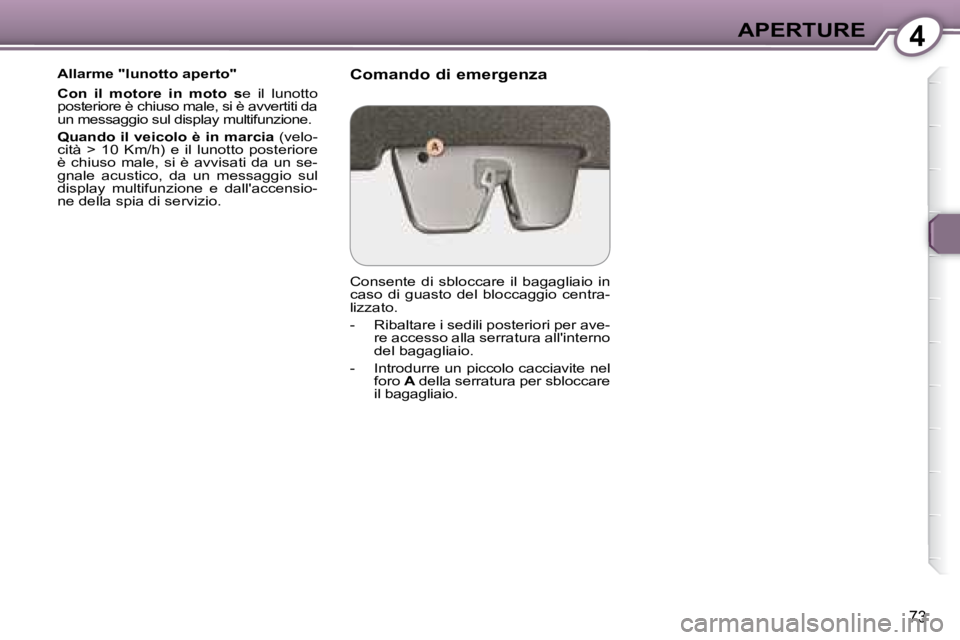

Allarme "lunotto aperto"
Con il motore in moto s e il lunotto
posteriore è chiuso male, si è avvertiti da
un messaggio sul display multifunzione.
Quando il veicolo è in marcia (velo-
cità > 10 Km/h) e il lunotto posteriore
è chiuso male, si è avvisati da un se-
gnale acustico, da un messaggio sul
display multifunzione e dall'accensio-
ne della spia di servizio. Comando di emergenza
Consente di sbloccare il bagagliaio in
caso di guasto del bloccaggio centra-
lizzato.
- Ribaltare i sedili posteriori per ave-
re accesso alla serratura all'interno
del bagagliaio.
- Introdurre un piccolo cacciavite nel foro A della serratura per sbloccare
il bagagliaio.
Page 78 of 202
4APERTURE
74
Osservazioni:
Dopo un collegamento di batteria,occorre
reinizializzare il sistema di antipizzicamento
- mettere il comando sulla posizione apertura a compasso max (terza
posizione verso la destra).
- aspettare che il tetto sia in posizione apertura a compasso max.
- premere il comando per almeno un secondo.
In caso di apertura improvvisa del
tetto quando si cerca di chiuderlo
(ad esempio, in caso di gelo) e subito
dopo l'arresto del tetto:
- portare il comando sulla posizione " O " e p r e m e r e s u b i t o s u l c o m a n d o
- m a n t e n e r e i l c o m a n d o p r e m u t o fi n o alla chiusura completa del tetto.

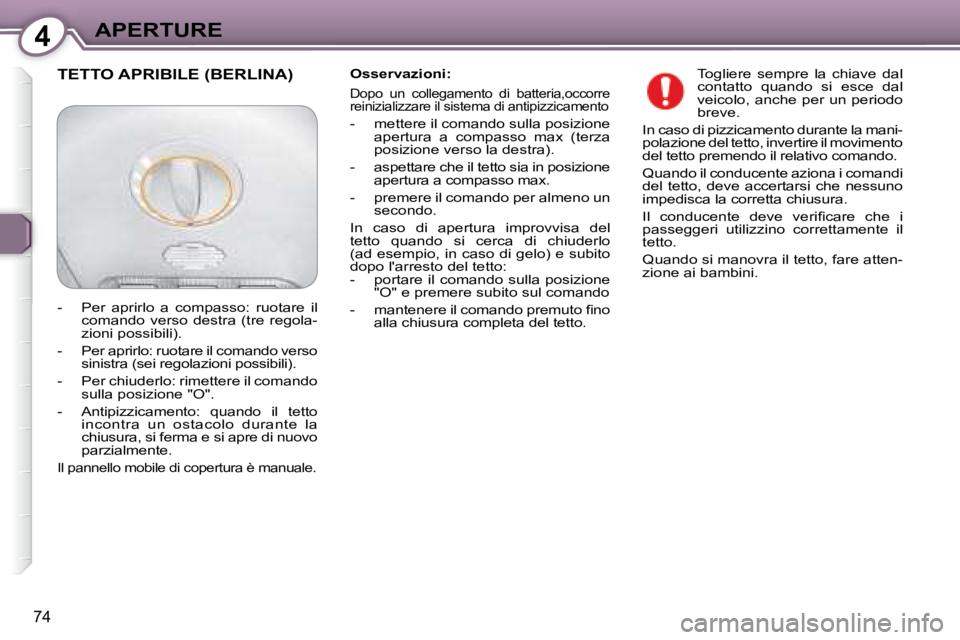

TETTO APRIBILE (BERLINA) Togliere sempre la chiave dal
contatto quando si esce dal
veicolo, anche per un periodo
breve.
In caso di pizzicamento durante la mani-
polazione del tetto, invertire il movimento
del tetto premendo il relativo comando.
Quando il conducente aziona i comandi
del tetto, deve accertarsi che nessuno
impedisca la corretta chiusura.
I l c o n d u c e n t e d e v e v e r i fi c a r e c h e i
passeggeri utilizzino correttamente il
tetto.
Quando si manovra il tetto, fare atten-
zione ai bambini.
- Per aprirlo a compasso: ruotare il comando verso destra (tre regola-
zioni possibili).
- Per aprirlo: ruotare il comando verso sinistra (sei regolazioni possibili).
- Per chiuderlo: rimettere il comando s u l l a p o s i z i o n e " O " .
- Antipizzicamento: quando il tetto incontra un ostacolo durante la
chiusura, si ferma e si apre di nuovo
parzialmente.
Il pannello mobile di copertura è manuale.
Page 79 of 202
4APERTURE
75
Sistema di sicurezza
Quando il pannello incontra un osta-
colo durante la chiusura, si ferma e si
apre di nuovo parzialmente.
Occorre reinizializzare il sistema di sicu-
rezza (antipizzicamento) entro cinque
secondi dall'arresto del pannello mobile:
- premere sulla parte A del comando
fi n o a c h i u s u r a c o m p l e t a d e l p a n -
nello (chiusura a scatti di qualche
centimetro).

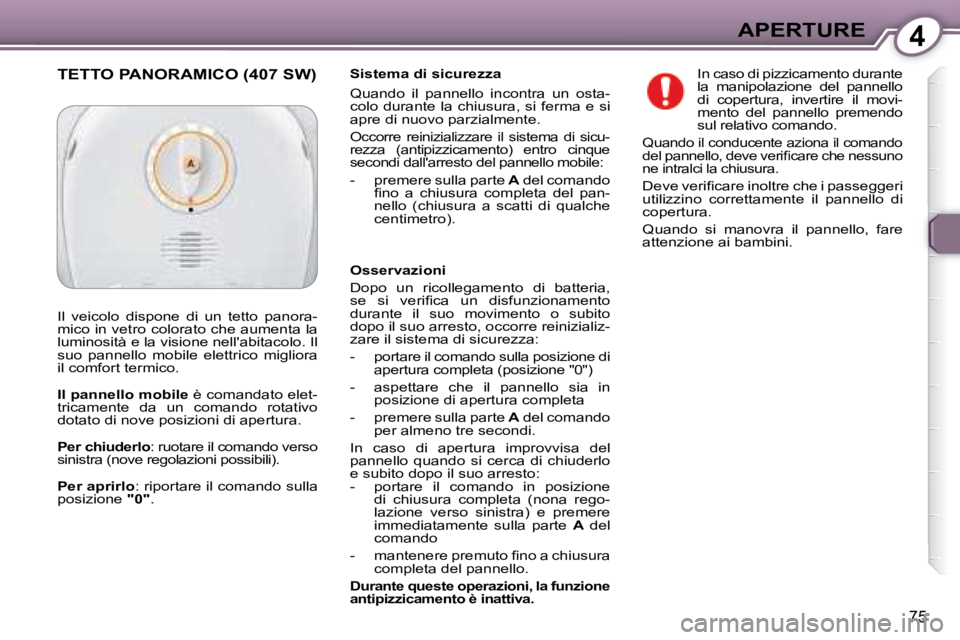

TETTO PANORAMICO (407 SW) In caso di pizzicamento durante
la manipolazione del pannello
di copertura, invertire il movi-
mento del pannello premendo
sul relativo comando.
Quando il conducente aziona il comando
d e l p a n n e l l o , d e v e v e r i fi c a r e c h e n e s s u n o
ne intralci la chiusura.
D e v e v e r i fi c a r e i n o l t r e c h e i p a s s e g g e r i
utilizzino correttamente il pannello di
copertura.
Quando si manovra il pannello, fare
attenzione ai bambini.
Osservazioni
Dopo un ricollegamento di batteria,
s e s i v e r i fi c a u n d i s f u n z i o n a m e n t o
durante il suo movimento o subito
dopo il suo arresto, occorre reinizializ-
zare il sistema di sicurezza:
- portare il comando sulla posizione di a p e r t u r a c o m p l e t a ( p o s i z i o n e " 0 " )
- aspettare che il pannello sia in posizione di apertura completa
- premere sulla parte A del comando
per almeno tre secondi.
In caso di apertura improvvisa del
pannello quando si cerca di chiuderlo
e subito dopo il suo arresto:
- portare il comando in posizione di chiusura completa (nona rego-
lazione verso sinistra) e premere
immediatamente sulla parte A del
comando
- m a n t e n e r e p r e m u t o fi n o a c h i u s u r a completa del pannello.
Durante queste operazioni, la funzione
antipizzicamento è inattiva.
Il veicolo dispone di un tetto panora-
mico in vetro colorato che aumenta la
luminosità e la visione nell'abitacolo. Il
suo pannello mobile elettrico migliora
il comfort termico.
Il pannello mobile è comandato elet-
tricamente da un comando rotativo
dotato di nove posizioni di apertura.
P e r c h i u d e r l o : ruotare il comando verso
sinistra (nove regolazioni possibili).
Per aprirlo : riportare il comando sulla
posizione "0" .
Page 80 of 202
4APERTURE
76

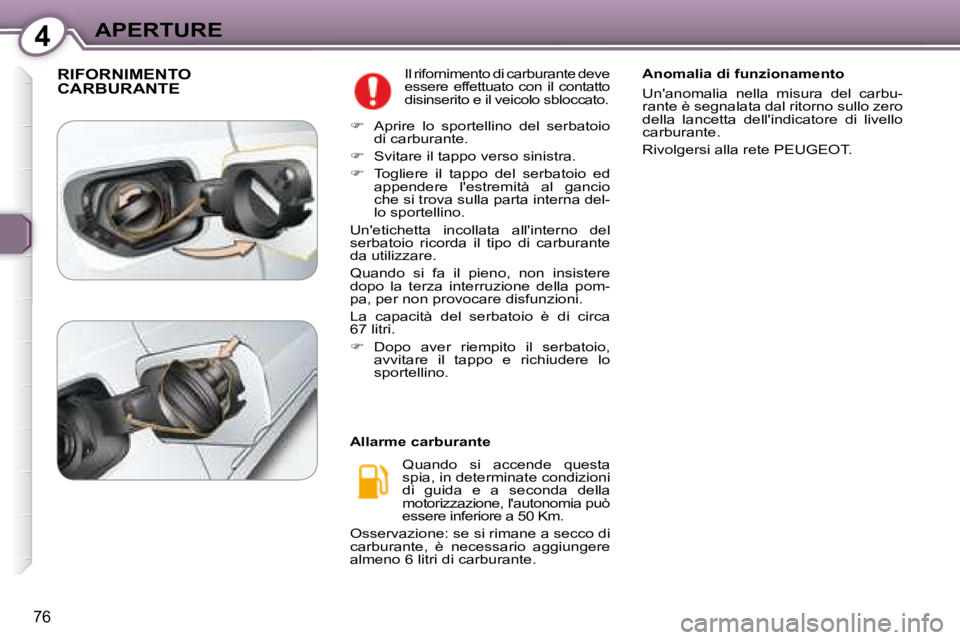

RIFORNIMENTO CARBURANTE Il rifornimento di carburante deve
essere effettuato con il contatto
disinserito e il veicolo sbloccato.
Quando si accende questa
spia, in determinate condizioni
di guida e a seconda della
motorizzazione, l'autonomia può
essere inferiore a 50 Km.
Osservazione: se si rimane a secco di
carburante, è necessario aggiungere
almeno 6 litri di carburante. Anomalia di funzionamento
Un'anomalia nella misura del carbu-
rante è segnalata dal ritorno sullo zero
della lancetta dell'indicatore di livello
carburante.
Rivolgersi alla rete PEUGEOT.
Allarme carburante
Aprire lo sportellino del serbatoio
di carburante.
Svitare il tappo verso sinistra.
Togliere il tappo del serbatoio ed
appendere l'estremità al gancio
che si trova sulla parta interna del-
lo sportellino.
Un'etichetta incollata all'interno del
serbatoio ricorda il tipo di carburante
da utilizzare.
Quando si fa il pieno, non insistere
dopo la terza interruzione della pom-
pa, per non provocare disfunzioni.
La capacità del serbatoio è di circa
67 litri.
Dopo aver riempito il serbatoio,
avvitare il tappo e richiudere lo
sportellino.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
