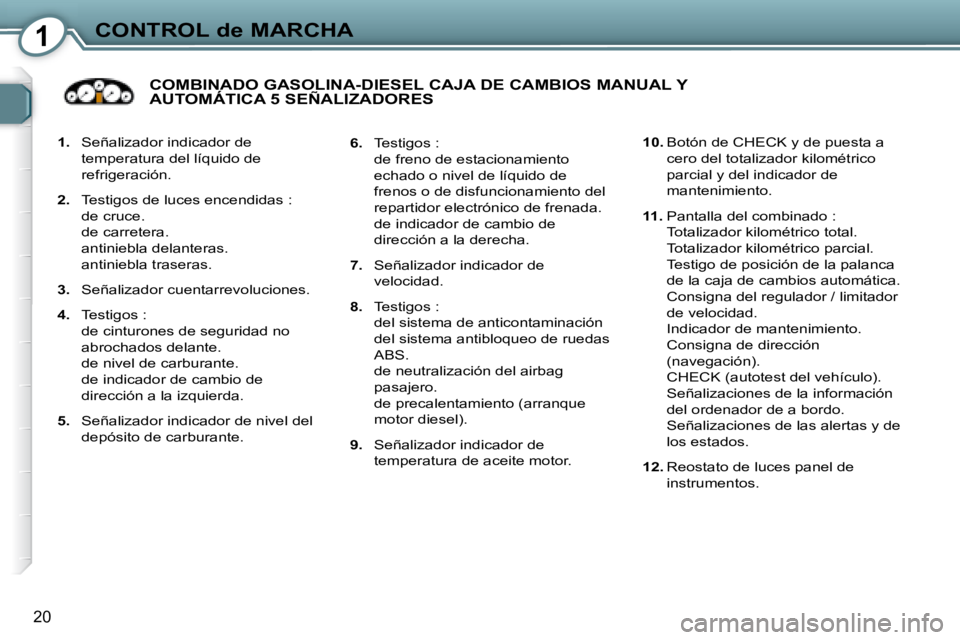

2008 Peugeot 407 Manual del propietario (in Spanish)

1CONTROL de MARCHA
20

1. Señalizador indicador de
temperatura del líquido de
refrigeración.

2. Testigos de luces encendidas :
de cruce.
de carretera.
antiniebla delanteras.
antiniebla traseras.

3. Señalizador cuentarrevoluciones.

4. Testigos :
de cinturones de seguridad no
abrochados delante.
de nivel de carburante.
de indicador de cambio de
dirección a la izquierda.

5. Señalizador indicador de nivel del
depósito de carburante.

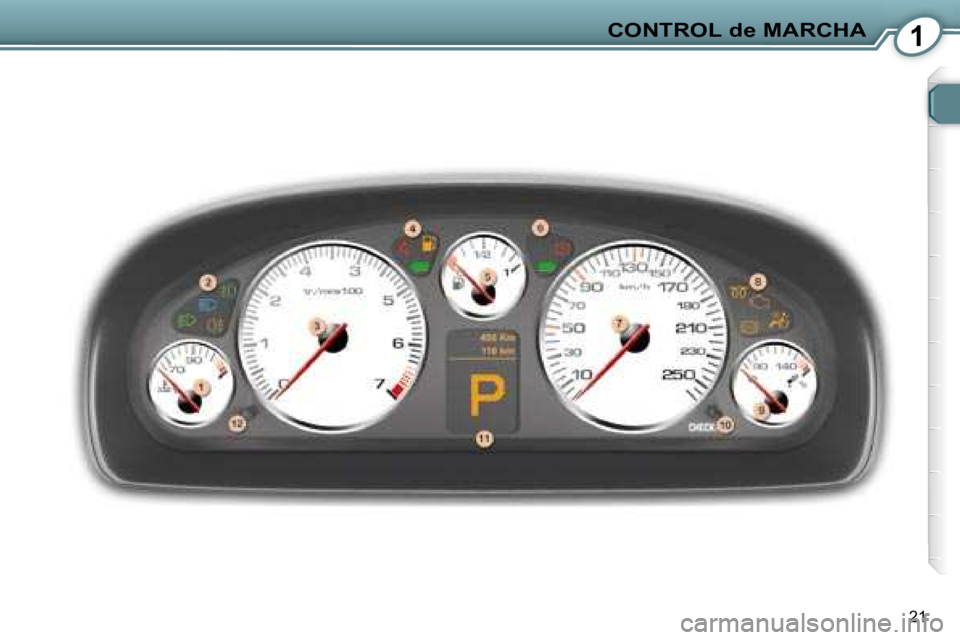

COMBINADO GASOLINA-DIESEL CAJA DE CAMBIOS MANUAL Y AUTOMÁTICA 5 SEÑALIZADORES

10. Botón de CHECK y de puesta a
cero del totalizador kilométrico
parcial y del indicador de
mantenimiento.

11. Pantalla del combinado :
Totalizador kilométrico total.
Totalizador kilométrico parcial.
Testigo de posición de la palanca
de la caja de cambios automática.
Consigna del regulador / limitador
de velocidad.
Indicador de mantenimiento.
Consigna de dirección
(navegación).
CHECK (autotest del vehículo).
Señalizaciones de la información
del ordenador de a bordo.
Señalizaciones de las alertas y de
los estados.

12. Reostato de luces panel de
instrumentos.

6. Testigos :
de freno de estacionamiento
echado o nivel de líquido de
frenos o de disfuncionamiento del
repartidor electrónico de frenada.
de indicador de cambio de
dirección a la derecha.

7. Señalizador indicador de
velocidad.

8. Testigos :
del sistema de anticontaminación
del sistema antibloqueo de ruedas
ABS.
de neutralización del airbag
pasajero.
de precalentamiento (arranque
motor diesel).

9. Señalizador indicador de
temperatura de aceite motor.

1CONTROL de MARCHA
21

1CONTROL de MARCHA
22

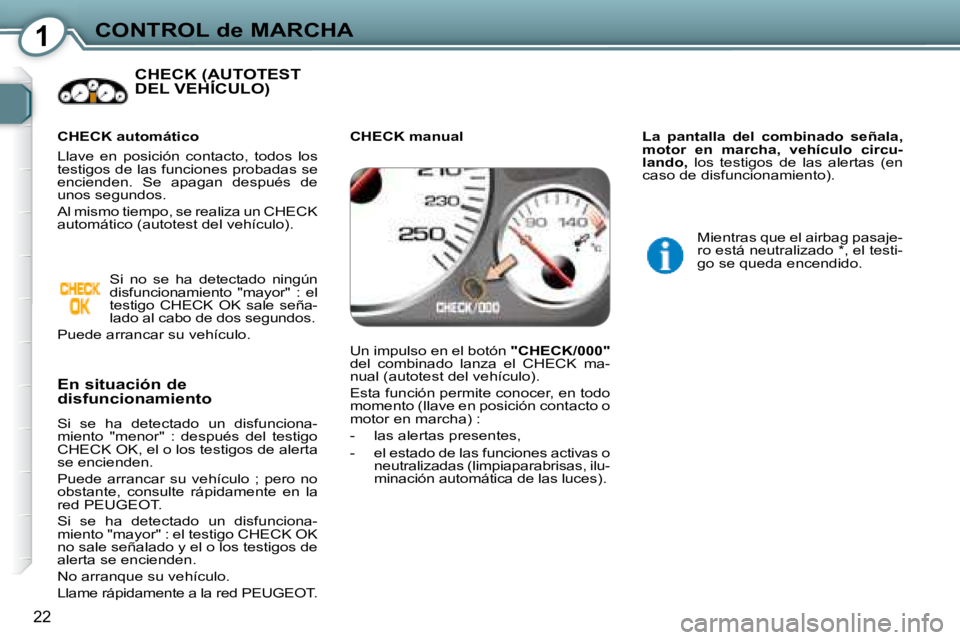

CHECK (AUTOTEST DEL VEHÍCULO) CHECK (AUTOTEST CHECK (AUT
En situación de
disfuncionamiento
Si se ha detectado un disfunciona-
miento "menor" : después del testigo
CHECK OK, el o los testigos de alerta
se encienden.
Puede arrancar su vehículo ; pero no
obstante, consulte rápidamente en la
red PEUGEOT .
Si se ha detectado un disfunciona-
miento "mayor" : el testigo CHECK OK
no sale señalado y el o los testigos de
alerta se encienden.
No arranque su vehículo.
Llame rápidamente a la red PEUGEOT .
CHECK automático
Llave en posición contacto, todos los
testigos de las funciones probadas se
encienden. Se apagan después de
unos segundos.
Al mismo tiempo, se realiza un CHECK
automático (autotest del vehículo).
Si no se ha detectado ningún
disfuncionamiento "mayor" : el
testigo CHECK OK sale seña-
lado al cabo de dos segundos.
Puede arrancar su vehículo. Un impulso en el botón "CHECK/000"
del combinado lanza el CHECK ma-
nual (autotest del vehículo).
Esta función permite conocer, en todo
momento (llave en posición contacto o
motor en marcha) :
- las alertas presentes,
- el estado de las funciones activas o neutralizadas (limpiaparabrisas, ilu-
minación automática de las luces).
CHECK manual
Mientras que el airbag pasaje-
ro está neutralizado * , el testi-
go se queda encendido.

La pantalla del combinado señala,
motor en marcha, vehículo circu-
lando, los testigos de las alertas (en
caso de disfuncionamiento).

1CONTROL de MARCHA
23

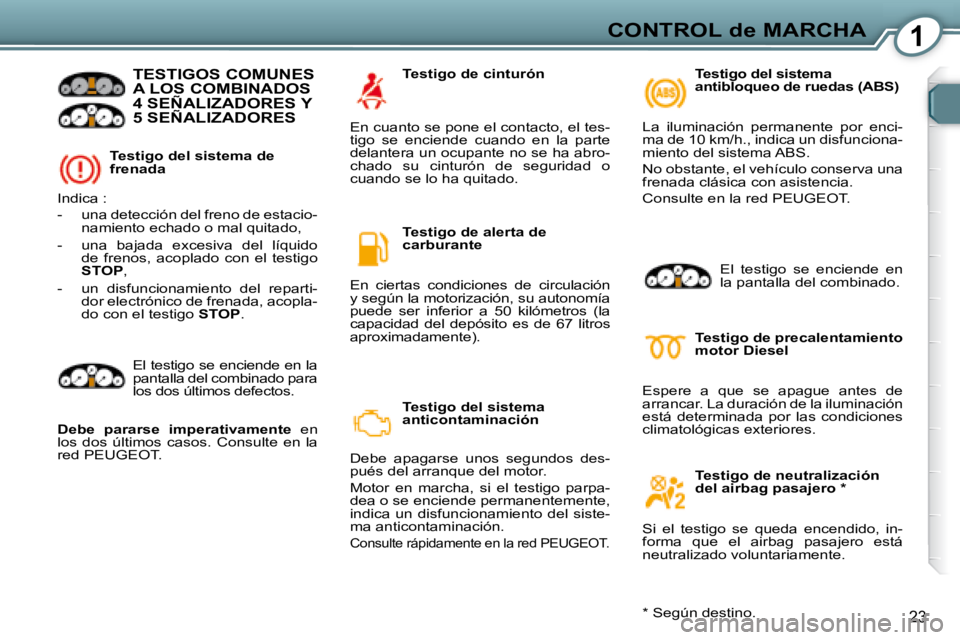

Testigo del sistema de
frenada
TESTIGOS COMUNES A LOS COMBINADOS 4 SEÑALIZADORES Y 5 SEÑALIZADORES
Indica :
- una detección del freno de estacio-namiento echado o mal quitado,
- una bajada excesiva del líquido de frenos, acoplado con el testigo
STOP ,
- un disfuncionamiento del reparti- dor electrónico de frenada, acopla-
do con el testigo STOP . Testigo de cinturón
En cuanto se pone el contacto, el tes-
tigo se enciende cuando en la parte
delantera un ocupante no se ha abro-
chado su cinturón de seguridad o
cuando se lo ha quitado. Testigo de alerta de
carburante
En ciertas condiciones de circulación
y según la motorización, su autonomía
puede ser inferior a 50 kilómetros (la
capacidad del depósito es de 67 litros
aproximadamente).
Testigo del sistema
anticontaminación
Debe apagarse unos segundos des-
pués del arranque del motor.
Motor en marcha, si el testigo parpa-
dea o se enciende permanentemente,
indica un disfuncionamiento del siste-
ma anticontaminación.
Consulte rápidamente en la red PEUGEOT .
Testigo de precalentamiento
motor Diesel
Espere a que se apague antes de
arrancar. La duración de la iluminación
está determinada por las condiciones
climatológicas exteriores.
Testigo de neutralización
del airbag pasajero *
Si el testigo se queda encendido, in-
forma que el airbag pasajero está
neutralizado voluntariamente.
El testigo se enciende en la
pantalla del combinado para
los dos últimos defectos.

Debe pararse imperativamente en
los dos últimos casos. Consulte en la
red PEUGEOT. La iluminación permanente por enci-
ma de 10 km/h., indica un disfunciona-
miento del sistema ABS.
No obstante, el vehículo conserva una
frenada clásica con asistencia.
Consulte en la red PEUGEOT.
Testigo del sistema
antibloqueo de ruedas (ABS)
* Según destino. El testigo se enciende en
la pantalla del combinado.

1CONTROL de MARCHA
24

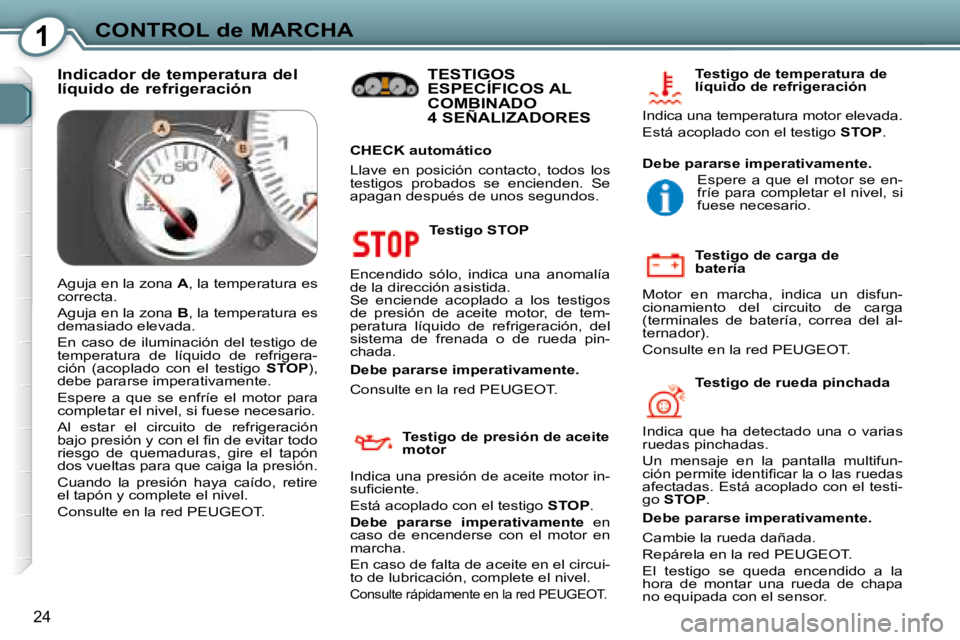

Testigo STOP
Encendido sólo, indica una anomalía
de la dirección asistida.
Se enciende acoplado a los testigos
de presión de aceite motor, de tem-
peratura líquido de refrigeración, del
sistema de frenada o de rueda pin-
chada.
TESTIGOS ESPECÍFICOS AL COMBINADO 4 SEÑALIZADORES
Testigo de presión de aceite
motor
Indica una presión de aceite motor in-
sufi ciente.
Está acoplado con el testigo STOP .

Debe pararse imperativamente en
caso de encenderse con el motor en
marcha.
En caso de falta de aceite en el circui-
to de lubricación, complete el nivel.
Consulte rápidamente en la red PEUGEOT .
Testigo de temperatura de
líquido de refrigeración
Indica una temperatura motor elevada.
Está acoplado con el testigo STOP .
Debe pararse imperativamente.
Testigo de carga de
batería
Motor en marcha, indica un disfun-
cionamiento del circuito de carga
(terminales de batería, correa del al-
ternador).
Consulte en la red PEUGEOT.
Testigo de rueda pinchada
Indica que ha detectado una o varias
ruedas pinchadas.
Un mensaje en la pantalla multifun-
ción permite identifi car la o las ruedas
afectadas. Está acoplado con el testi-
go STOP .
Indicador de temperatura del
líquido de refrigeración
CHECK automático
Llave en posición contacto, todos los
testigos probados se encienden. Se
apagan después de unos segundos.
Aguja en la zona A , la temperatura es
correcta.
Aguja en la zona B , la temperatura es
demasiado elevada.
En caso de iluminación del testigo de
temperatura de líquido de refrigera-
ción (acoplado con el testigo STOP ),
debe pararse imperativamente.
Espere a que se enfríe el motor para
completar el nivel, si fuese necesario.
Al estar el circuito de refrigeración
bajo presión y con el fi n de evitar todo
riesgo de quemaduras, gire el tapón
dos vueltas para que caiga la presión.
Cuando la presión haya caído, retire
el tapón y complete el nivel.
Consulte en la red PEUGEOT. Debe pararse imperativamente.
Consulte en la red PEUGEOT.
Debe pararse imperativamente.
Cambie la rueda dañada.
Repárela en la red PEUGEOT .
El testigo se queda encendido a la
hora de montar una rueda de chapa
no equipada con el sensor. Espere a que el motor se en-
fríe para completar el nivel, si
fuese necesario .

1CONTROL de MARCHA
24
Testigo STOP
Encendido sólo, indica una anomalía
de la dirección asistida.
Se enciende acoplado a los testigos
de presión de aceite motor, de tem-
peratura líquido de refrigeración, del
sistema de frenada o de rueda pin-
chada.
TESTIGOS ESPECÍFICOS AL COMBINADO 4 SEÑALIZADORES
Testigo de presión de aceite
motor
Indica una presión de aceite motor in-
sufi ciente.
Está acoplado con el testigo STOP .

Debe pararse imperativamente en
caso de encenderse con el motor en
marcha.
En caso de falta de aceite en el circui-
to de lubricación, complete el nivel.
Consulte rápidamente en la red PEUGEOT .
Testigo de temperatura de
líquido de refrigeración
Indica una temperatura motor elevada.
Está acoplado con el testigo STOP .
Debe pararse imperativamente.
Testigo de carga de
batería
Motor en marcha, indica un disfun-
cionamiento del circuito de carga
(terminales de batería, correa del al-
ternador).
Consulte en la red PEUGEOT.
Testigo de rueda pinchada
Indica que ha detectado una o varias
ruedas pinchadas.
Un mensaje en la pantalla multifun-
ción permite identifi car la o las ruedas
afectadas. Está acoplado con el testi-
go STOP .
Indicador de temperatura del
líquido de refrigeración
CHECK automático
Llave en posición contacto, todos los
testigos probados se encienden. Se
apagan después de unos segundos.
Aguja en la zona A , la temperatura es
correcta.
Aguja en la zona B , la temperatura es
demasiado elevada.
En caso de iluminación del testigo de
temperatura de líquido de refrigera-
ción (acoplado con el testigo STOP ),
debe pararse imperativamente.
Espere a que se enfríe el motor para
completar el nivel, si fuese necesario.
Al estar el circuito de refrigeración
bajo presión y con el fi n de evitar todo
riesgo de quemaduras, gire el tapón
dos vueltas para que caiga la presión.
Cuando la presión haya caído, retire
el tapón y complete el nivel.
Consulte en la red PEUGEOT. Debe pararse imperativamente.
Consulte en la red PEUGEOT.
Debe pararse imperativamente.
Cambie la rueda dañada.
Repárela en la red PEUGEOT .
El testigo se queda encendido a la
hora de montar una rueda de chapa
no equipada con el sensor. Espere a que el motor se en-
fríe para completar el nivel, si
fuese necesario .

1CONTROL de MARCHA
25

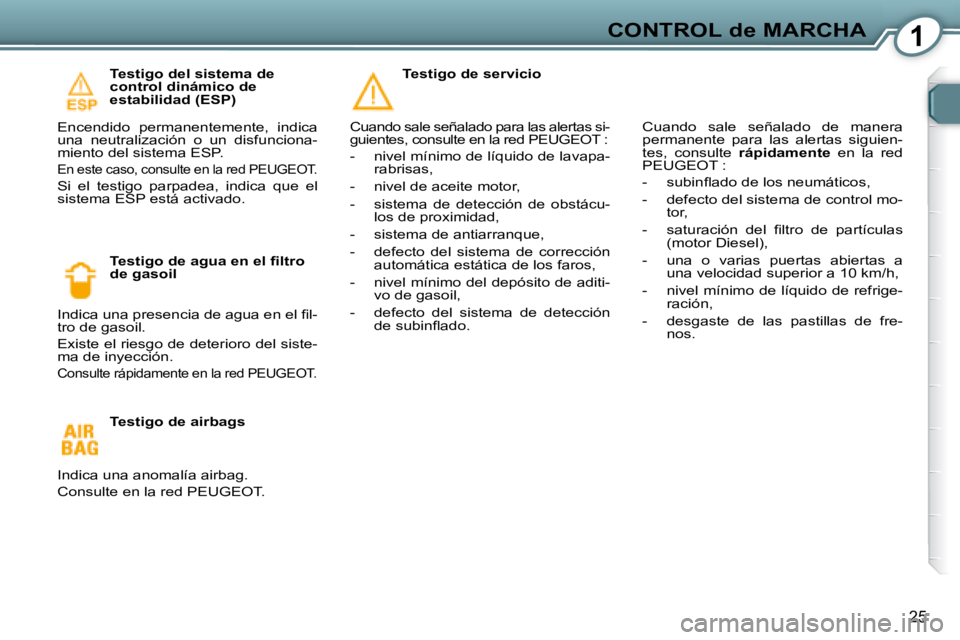

Testigo del sistema de
control dinámico de
estabilidad (ESP)
Encendido permanentemente, indica
una neutralización o un disfunciona-
miento del sistema ESP.
En este caso, consulte en la red PEUGEOT .
Si el testigo parpadea, indica que el
sistema ESP está activado.
Testigo de agua en el fi ltro
de gasoil
Indica una presencia de agua en el fi l-
tro de gasoil.
Existe el riesgo de deterioro del siste-
ma de inyección.
Consulte rápidamente en la red PEUGEOT .
Testigo de airbags
Indica una anomalía airbag.
Consulte en la red PEUGEOT. Testigo de servicio
Cuando sale señalado para las alertas si-
guientes, consulte en la red PEUGEOT :
- nivel mínimo de líquido de lavapa-
rabrisas,
- nivel de aceite motor,
- sistema de detección de obstácu- los de proximidad,
- sistema de antiarranque,
- defecto del sistema de corrección automática estática de los faros,
- nivel mínimo del depósito de aditi- vo de gasoil,
- defecto del sistema de detección de subinfl ado. Cuando sale señalado de manera
permanente para las alertas siguien-
tes, consulte
rápidamente en la red
PEUGEOT :
- subinfl ado de los neumáticos,
- defecto del sistema de control mo- tor,
- saturación del fi ltro de partículas (motor Diesel),
- una o varias puertas abiertas a una velocidad superior a 10 km/h,
- nivel mínimo de líquido de refrige- ración,
- desgaste de las pastillas de fre- nos.

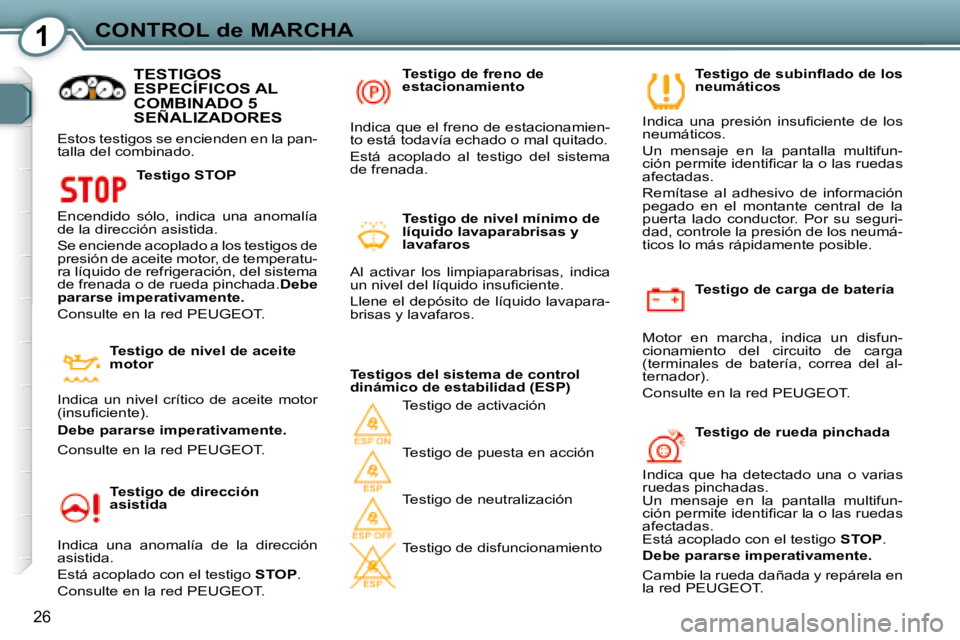

1CONTROL de MARCHA
26
Testigo de carga de batería
Motor en marcha, indica un disfun-
cionamiento del circuito de carga
(terminales de batería, correa del al-
ternador).
Consulte en la red PEUGEOT. Testigo de subinfl ado de los
neumáticos
Indica una presión insufi ciente de los
neumáticos.
Un mensaje en la pantalla multifun-
ción permite identifi car la o las ruedas
afectadas.
Remítase al adhesivo de información
pegado en el montante central de la
puerta lado conductor. Por su seguri-
dad, controle la presión de los neumá-
ticos lo más rápidamente posible.
Testigos del sistema de control
dinámico de estabilidad (ESP) Testigo de activación
Testigo de puesta en acción
Testigo de neutralización
Testigo de disfuncionamiento
Testigo de dirección
asistida
Indica una anomalía de la dirección
asistida.
Está acoplado con el testigo STOP .
Consulte en la red PEUGEOT. Testigo de freno de
estacionamiento
Indica que el freno de estacionamien-
to está todavía echado o mal quitado.
Está acoplado al testigo del sistema
de frenada.
Testigo de nivel mínimo de
líquido lavaparabrisas y
lavafaros
Al activar los limpiaparabrisas, indica
un nivel del líquido insufi ciente.
Llene el depósito de líquido lavapara-
brisas y lavafaros.
Testigo de nivel de aceite
motor
Indica un nivel crítico de aceite motor
(insufi ciente).
TESTIGOS ESPECÍFICOS AL COMBINADO 5 SEÑALIZADORES
Estos testigos se encienden en la pan-
talla del combinado. Testigo STOP
Encendido sólo, indica una anomalía
de la dirección asistida.
Se enciende acoplado a los testigos de
presión de aceite motor, de temperatu-
ra líquido de refrigeración, del sistema
de frenada o de rueda pinchada. Debe
pararse imperativamente.
Consulte en la red PEUGEOT.
Testigo de rueda pinchada
Indica que ha detectado una o varias
ruedas pinchadas.
Un mensaje en la pantalla multifun-
ción permite identifi car la o las ruedas
afectadas.
Está acoplado con el testigo STOP .
Debe pararse imperativamente.
Consulte en la red PEUGEOT.
Debe pararse imperativamente.
Cambie la rueda dañada y repárela en
la red PEUGEOT .
