2008 Peugeot 407 Manual del propietario (in Spanish)

1010INFORMACIÓN PRÁCTICA
121

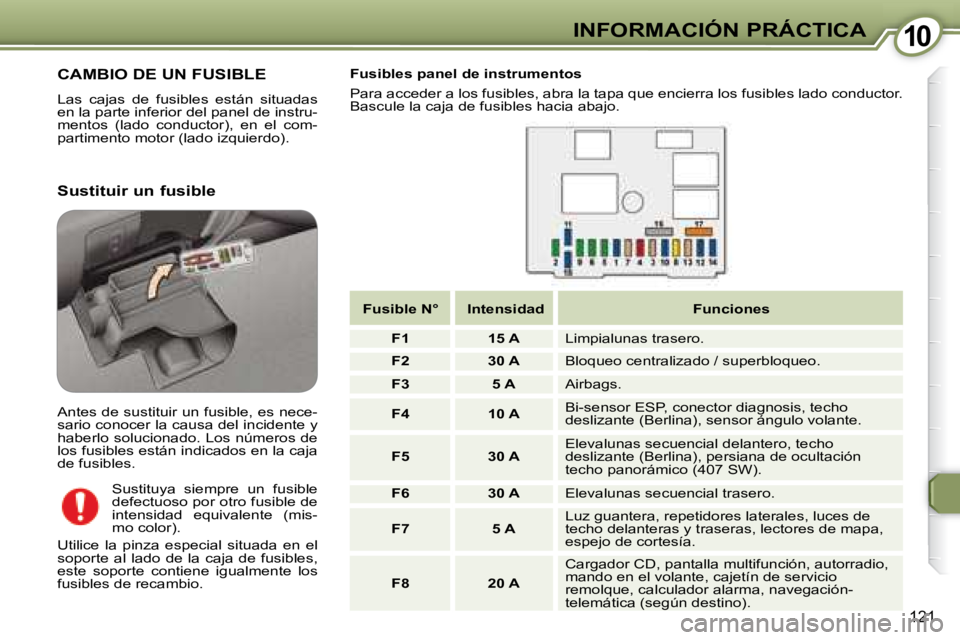

CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor), en el com-
partimento motor (lado izquierdo). Fusibles panel de instrumentos
Para acceder a los fusibles, abra la tapa que encierra los fusib
les lado conductor.
Bascule la caja de fusibles hacia abajo.
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente y
haberlo solucionado. Los números de
los fusibles están indicados en la caja
de fusibles. Sustituya siempre un fusible
defectuoso por otro fusible de
intensidad equivalente (mis-
mo color).
Utilice la pinza especial situada en el
soporte al lado de la caja de fusibles,
este soporte contiene igualmente los
fusibles de recambio.
Fusible N° Intensidad Funciones

F1 15 A Limpialunas trasero.

F2 30 A Bloqueo centralizado / superbloqueo.

F3 5 A Airbags.

F4 10 A Bi-sensor ESP, conector diagnosis, techo
deslizante (Berlina), sensor ángulo volante.

F5 30 A Elevalunas secuencial delantero, techo
deslizante (Berlina), persiana de ocultación
techo panorámico (407 SW).

F6 30 A Elevalunas secuencial trasero.

F7 5 A Luz guantera, repetidores laterales, luces de
techo delanteras y traseras, lectores de mapa,
espejo de cortesía.

F8 20 A Cargador CD, pantalla multifunción, autorradio,
mando en el volante, cajetín de servicio
remolque, calculador alarma, navegación-
telemática (según destino).

1010INFORMACIÓN PRÁCTICA
122

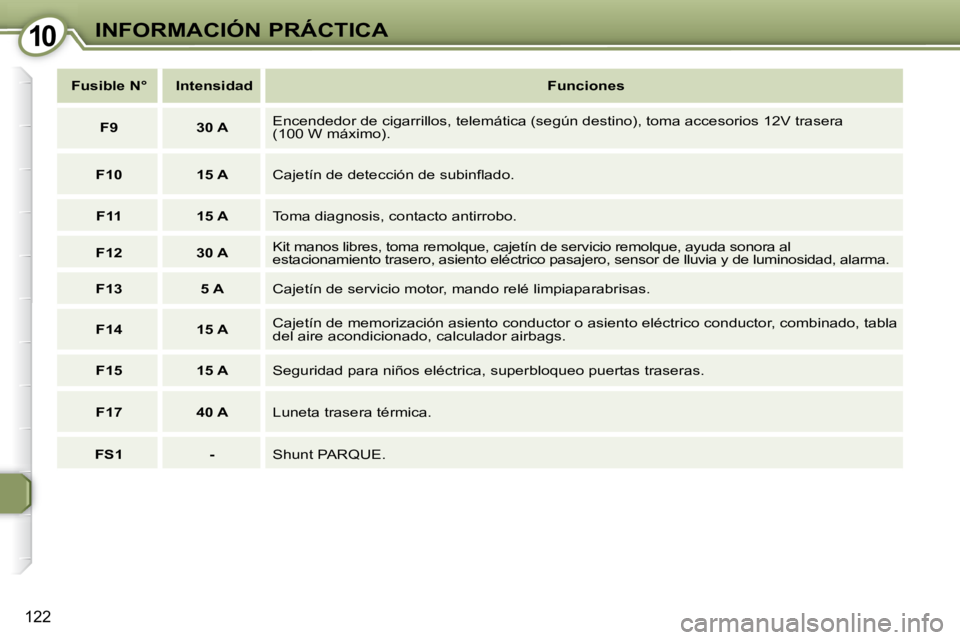

Fusible N° Intensidad
Funciones

F9 30 A Encendedor de cigarrillos, telemática (según destino), toma acceso
rios 12V trasera
(100 W máximo).

F10 15 A Cajetín de detección de subinfl ado.

F11 15 A Toma diagnosis, contacto antirrobo.

F12 30 A Kit manos libres, toma remolque, cajetín de servic
io remolque, ayuda sonora al
estacionamiento trasero, asiento eléctrico pasajero , sensor de lluvia y de luminosidad, alarma.

F13 5 A Cajetín de servicio motor, mando relé limpiaparabrisas.

F14 15 A Cajetín de memorización asiento conductor o asiento eléctrico
conductor, combinado, tabla
del aire acondicionado, calculador airbags.

F15 15 A Seguridad para niños eléctrica, superbloqueo puertas traseras .

F17 40 A Luneta trasera térmica.

FS1 - Shunt PARQUE.

1010INFORMACIÓN PRÁCTICA
123

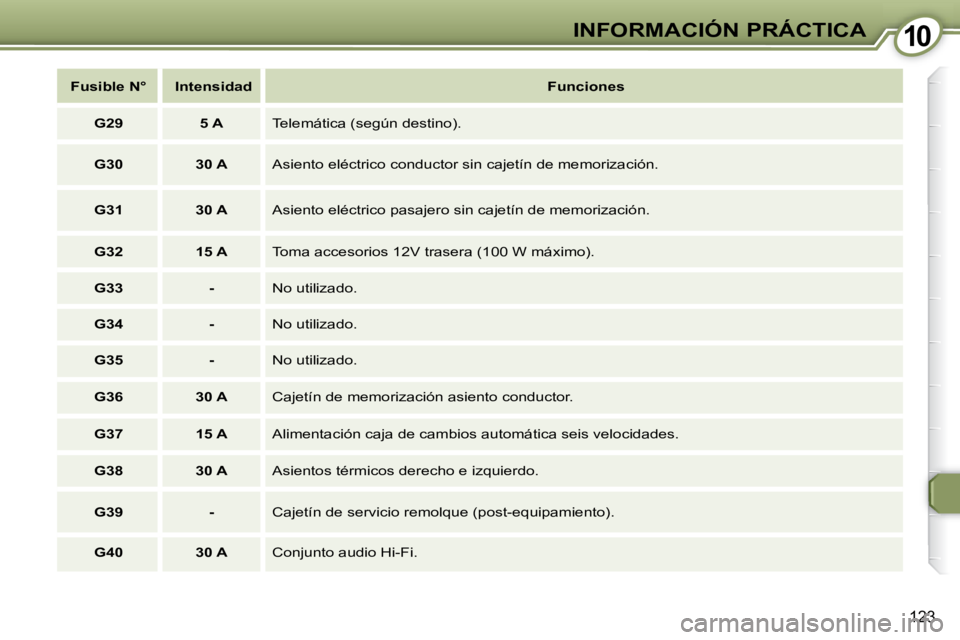

Fusible N° Intensidad
Funciones

G29 5 A Telemática (según destino).

G30 30 A Asiento eléctrico conductor sin cajetín de memorización.

G31 30 A Asiento eléctrico pasajero sin cajetín de memorización.

G32 15 A Toma accesorios 12V trasera (100 W máximo).

G33 - No utilizado.

G34 - No utilizado.

G35 - No utilizado.

G36 30 A Cajetín de memorización asiento conductor.

G37 15 A Alimentación caja de cambios automática seis velocidades.

G38 30 A Asientos térmicos derecho e izquierdo.

G39 - Cajetín de servicio remolque (post-equipamiento).

G40 30 A Conjunto audio Hi-Fi.

1010INFORMACIÓN PRÁCTICA
125

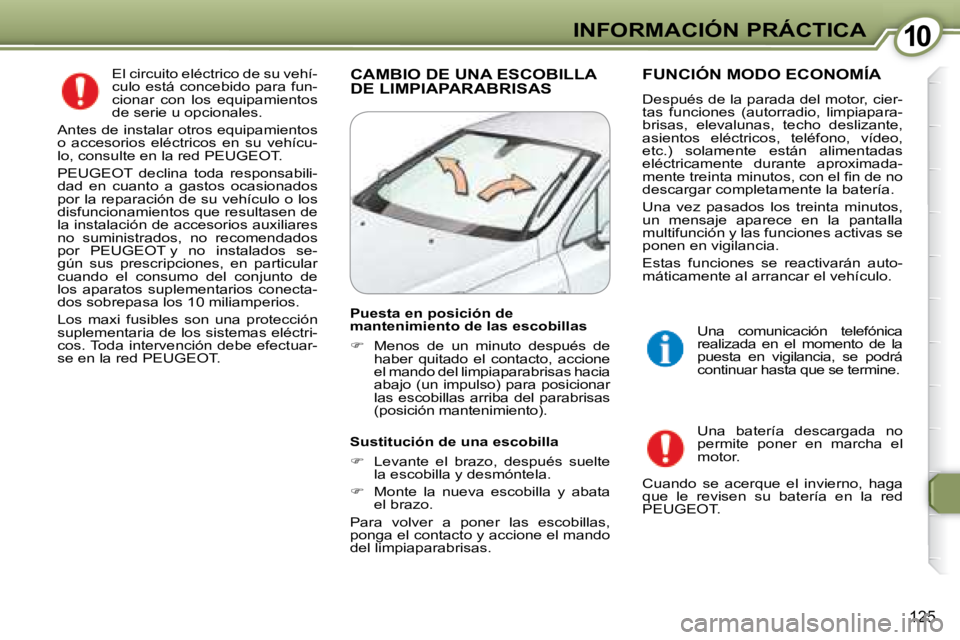

El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
disfuncionamientos que resultasen de
la instalación de accesorios auxiliares
no suministrados, no recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particular
cuando el consumo del conjunto de
los aparatos suplementarios conecta-
dos sobrepasa los 10 miliamperios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuar-
se en la red PEUGEOT . CAMBIO DE UNA ESCOBILLA DE LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor, cier-
tas funciones (autorradio, limpiapara-
brisas, elevalunas, techo deslizante,
asientos eléctricos, teléfono, vídeo,
etc.) solamente están alimentadas
eléctricamente durante aproximada-
mente treinta minutos, con el fi n de no
descargar completamente la batería.
Una vez pasados los treinta minutos,
un mensaje aparece en la pantalla
multifunción y las funciones activas se
ponen en vigilancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.
Una batería descargada no
permite poner en marcha el
motor.
Cuando se acerque el invierno, haga
que le revisen su batería en la red
PEUGEOT . Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas

 Menos de un minuto después de
haber quitado el contacto, accione
el mando del limpiaparabrisas hacia
abajo (un impulso) para posicionar
las escobillas arriba del parabrisas
(posición mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas.

1010INFORMACIÓN PRÁCTICA
124

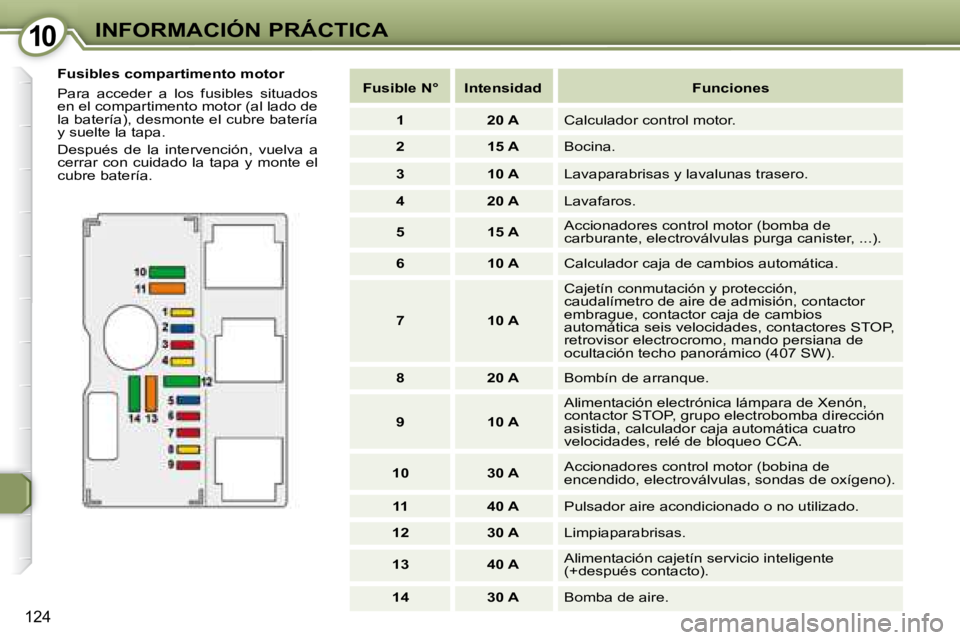

Fusibles compartimento motor
Para acceder a los fusibles situados
en el compartimento motor (al lado de
la batería), desmonte el cubre batería
y suelte la tapa.
Después de la intervención, vuelva a
cerrar con cuidado la tapa y monte el
cubre batería.
Fusible N° Intensidad Funciones

1 20 A Calculador control motor.

2 15 A Bocina.

3 10 A Lavaparabrisas y lavalunas trasero.

4 20 A Lavafaros.

5 15 A Accionadores control motor (bomba de
carburante, electroválvulas purga canister, ...).

6 10 A Calculador caja de cambios automática.

7 10 A Cajetín conmutación y protección,
caudalímetro de aire de admisión, contactor
embrague, contactor caja de cambios
automática seis velocidades, contactores STOP,
retrovisor electrocromo, mando persiana de
ocultación techo panorámico (407 SW).

8 20 A Bombín de arranque.

9 10 A Alimentación electrónica lámpara de Xenón,
contactor STOP, grupo electrobomba dirección
asistida, calculador caja automática cuatro
velocidades, relé de bloqueo CCA.

10 30 A Accionadores control motor (bobina de
encendido, electroválvulas, sondas de oxígeno).

11 40 A Pulsador aire acondicionado o no utilizado.

12 30 A Limpiaparabrisas.

13 40 A Alimentación cajetín servicio inteligente
(+después contacto).

14 30 A Bomba de aire.

1010INFORMACIÓN PRÁCTICA
125
El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
disfuncionamientos que resultasen de
la instalación de accesorios auxiliares
no suministrados, no recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particular
cuando el consumo del conjunto de
los aparatos suplementarios conecta-
dos sobrepasa los 10 miliamperios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuar-
se en la red PEUGEOT . CAMBIO DE UNA ESCOBILLA DE LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor, cier-
tas funciones (autorradio, limpiapara-
brisas, elevalunas, techo deslizante,
asientos eléctricos, teléfono, vídeo,
etc.) solamente están alimentadas
eléctricamente durante aproximada-
mente treinta minutos, con el fi n de no
descargar completamente la batería.
Una vez pasados los treinta minutos,
un mensaje aparece en la pantalla
multifunción y las funciones activas se
ponen en vigilancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.
Una batería descargada no
permite poner en marcha el
motor.
Cuando se acerque el invierno, haga
que le revisen su batería en la red
PEUGEOT . Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas

 Menos de un minuto después de
haber quitado el contacto, accione
el mando del limpiaparabrisas hacia
abajo (un impulso) para posicionar
las escobillas arriba del parabrisas
(posición mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas.

1010INFORMACIÓN PRÁCTICA
125
El circuito eléctrico de su vehí-
culo está concebido para fun-
cionar con los equipamientos
de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehícu-
lo, consulte en la red PEUGEOT.
PEUGEOT declina toda responsabili-
dad en cuanto a gastos ocasionados
por la reparación de su vehículo o los
disfuncionamientos que resultasen de
la instalación de accesorios auxiliares
no suministrados, no recomendados
por PEUGEOT y no instalados se-
gún sus prescripciones, en particular
cuando el consumo del conjunto de
los aparatos suplementarios conecta-
dos sobrepasa los 10 miliamperios.
Los maxi fusibles son una protección
suplementaria de los sistemas eléctri-
cos. Toda intervención debe efectuar-
se en la red PEUGEOT . CAMBIO DE UNA ESCOBILLA DE LIMPIAPARABRISAS FUNCIÓN MODO ECONOMÍA
Después de la parada del motor, cier-
tas funciones (autorradio, limpiapara-
brisas, elevalunas, techo deslizante,
asientos eléctricos, teléfono, vídeo,
etc.) solamente están alimentadas
eléctricamente durante aproximada-
mente treinta minutos, con el fi n de no
descargar completamente la batería.
Una vez pasados los treinta minutos,
un mensaje aparece en la pantalla
multifunción y las funciones activas se
ponen en vigilancia.
Estas funciones se reactivarán auto-
máticamente al arrancar el vehículo.
Una batería descargada no
permite poner en marcha el
motor.
Cuando se acerque el invierno, haga
que le revisen su batería en la red
PEUGEOT . Una comunicación telefónica
realizada en el momento de la
puesta en vigilancia, se podrá
continuar hasta que se termine.
Puesta en posición de
mantenimiento de las escobillas

 Menos de un minuto después de
haber quitado el contacto, accione
el mando del limpiaparabrisas hacia
abajo (un impulso) para posicionar
las escobillas arriba del parabrisas
(posición mantenimiento).
Sustitución de una escobilla

 Levante el brazo, después suelte
la escobilla y desmóntela.

 Monte la nueva escobilla y abata
el brazo.
Para volver a poner las escobillas,
ponga el contacto y accione el mando
del limpiaparabrisas.

1010INFORMACIÓN PRÁCTICA
126

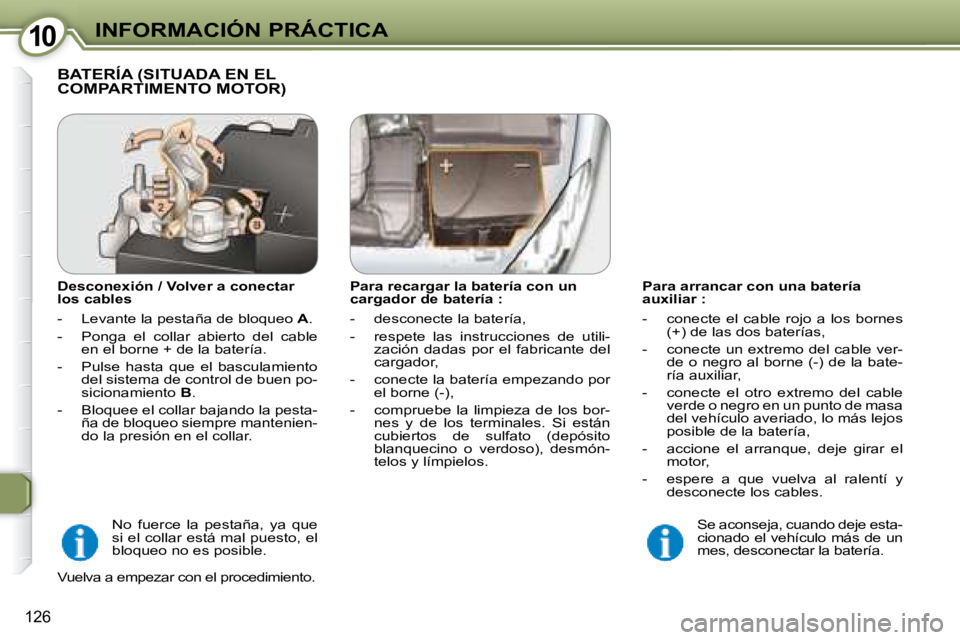

Para arrancar con una batería
auxiliar :
- conecte el cable rojo a los bornes (+) de las dos baterías,
- conecte un extremo del cable ver- de o negro al borne (-) de la bate-
ría auxiliar,
- conecte el otro extremo del cable verde o negro en un punto de masa
del vehículo averiado, lo más lejos
posible de la batería,
- accione el arranque, deje girar el motor,
- espere a que vuelva al ralentí y desconecte los cables.
BATERÍA (SITUADA EN EL COMPARTIMENTO MOTOR)
Desconexión / Volver a conectar
los cables
- Levante la pestaña de bloqueo A .
- Ponga el collar abierto del cable en el borne + de la batería.
- Pulse hasta que el basculamiento del sistema de control de buen po-
sicionamiento B .
- Bloquee el collar bajando la pesta- ña de bloqueo siempre mantenien-
do la presión en el collar.
Se aconseja, cuando deje esta-
cionado el vehículo más de un
mes, desconectar la batería.
Para recargar la batería con un
cargador de batería :
- desconecte la batería,
- respete las instrucciones de utili-
zación dadas por el fabricante del
cargador,
- conecte la batería empezando por el borne (-),
- compruebe la limpieza de los bor- nes y de los terminales. Si están
cubiertos de sulfato (depósito
blanquecino o verdoso), desmón-
telos y límpielos.
No fuerce la pestaña, ya que
si el collar está mal puesto, el
bloqueo no es posible.
Vuelva a empezar con el procedimiento.
