2008 Peugeot 407 Manual del propietario (in Spanish)

1010INFORMACIÓN PRÁCTICA
116

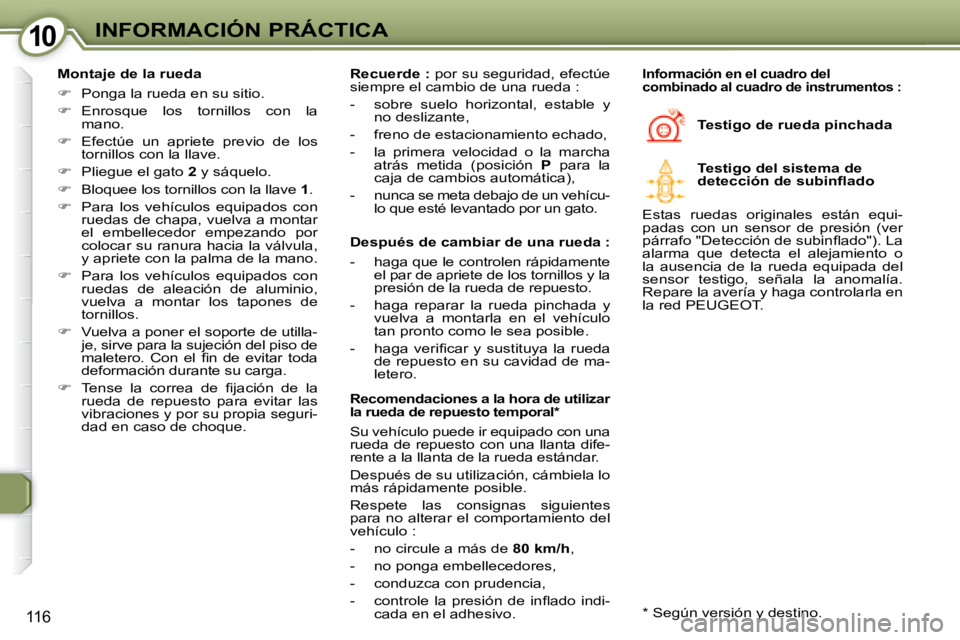

Montaje de la rueda

 Ponga la rueda en su sitio.

 Enrosque los tornillos con la
mano.

 Efectúe un apriete previo de los
tornillos con la llave.

 Pliegue el gato 2 y sáquelo.

 Bloquee los tornillos con la llave 1 .

 Para los vehículos equipados con
ruedas de chapa, vuelva a montar
el embellecedor empezando por
colocar su ranura hacia la válvula,
y apriete con la palma de la mano.

 Para los vehículos equipados con
ruedas de aleación de aluminio,
vuelva a montar los tapones de
tornillos.

 Vuelva a poner el soporte de utilla-
je, sirve para la sujeción del piso de
maletero. Con el fi n de evitar toda
deformación durante su carga.

 Tense la correa de fi jación de la
rueda de repuesto para evitar las
vibraciones y por su propia seguri-
dad en caso de choque. Testigo de rueda pinchada Información en el cuadro del
combinado al cuadro de instrumentos :
Recuerde : por su seguridad, efectúe
siempre el cambio de una rueda :
- sobre suelo horizontal, estable y no deslizante,
- freno de estacionamiento echado,
- la primera velocidad o la marcha atrás metida (posición P para la
caja de cambios automática),
- nunca se meta debajo de un vehícu- lo que esté levantado por un gato. Testigo del sistema de
detección de subinfl ado
Estas ruedas originales están equi-
padas con un sensor de presión (ver
párrafo "Detección de subinfl ado"). La
alarma que detecta el alejamiento o
la ausencia de la rueda equipada del
sensor testigo, señala la anomalía.
Repare la avería y haga controlarla en
la red PEUGEOT.
Después de cambiar de una rueda :
- haga que le controlen rápidamente
el par de apriete de los tornillos y la
presión de la rueda de repuesto.
- haga reparar la rueda pinchada y vuelva a montarla en el vehículo
tan pronto como le sea posible.
- haga verifi car y sustituya la rueda de repuesto en su cavidad de ma-
letero.
Recomendaciones a la hora de utilizar
la rueda de repuesto temporal *
Su vehículo puede ir equipado con una
rueda de repuesto con una llanta dife-
rente a la llanta de la rueda estándar.
Después de su utilización, cámbiela lo
más rápidamente posible.
Respete las consignas siguientes
para no alterar el comportamiento del
vehículo :
- no circule a más de 80 km/h ,
- no ponga embellecedores,
- conduzca con prudencia,
- controle la presión de infl ado indi- cada en el adhesivo. * Según versión y destino.

1010INFORMACIÓN PRÁCTICA

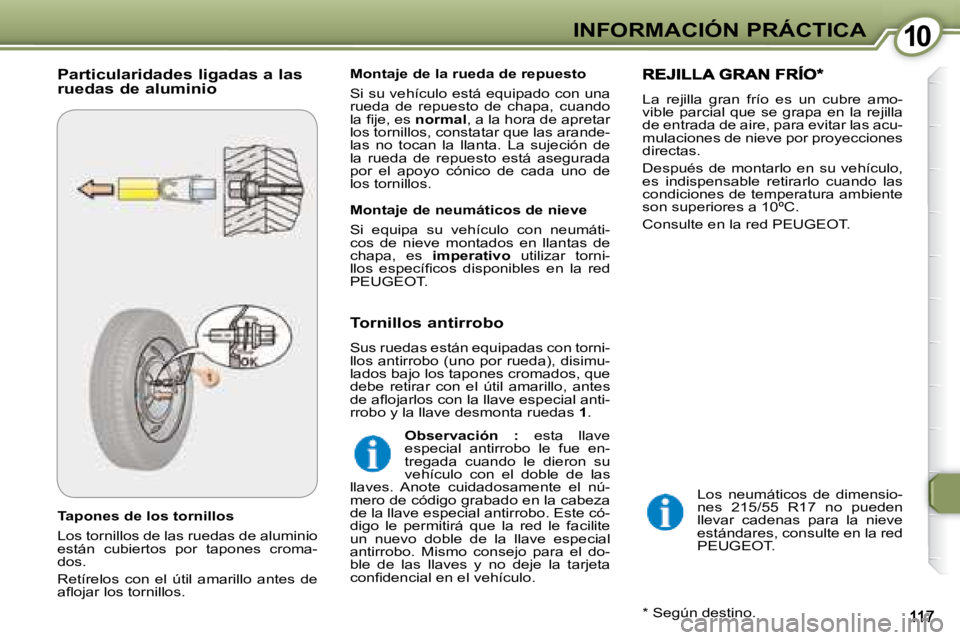

Tapones de los tornillos
Los tornillos de las ruedas de aluminio
están cubiertos por tapones croma-
dos.
Retírelos con el útil amarillo antes de
afl ojar los tornillos. Montaje de la rueda de repuesto
Si su vehículo está equipado con una
rueda de repuesto de chapa, cuando
la fi je, es
normal , a la hora de apretar
los tornillos, constatar que las arande-
las no tocan la llanta. La sujeción de
la rueda de repuesto está asegurada
por el apoyo cónico de cada uno de
los tornillos.
La rejilla gran frío es un cubre amo-
vible parcial que se grapa en la rejilla
de entrada de aire, para evitar las acu-
mulaciones de nieve por proyecciones
directas.
Después de montarlo en su vehículo,
es indispensable retirarlo cuando las
condiciones de temperatura ambiente
son superiores a 10ºC.
Consulte en la red PEUGEOT.
Los neumáticos de dimensio-
nes 215/55 R17 no pueden
llevar cadenas para la nieve
estándares, consulte en la red
PEUGEOT .
* Según destino.
Particularidades ligadas a las
ruedas de aluminio
Tornillos antirrobo
Sus ruedas están equipadas con torni-
llos antirrobo (uno por rueda), disimu-
lados bajo los tapones cromados, que
debe retirar con el útil amarillo, antes
de afl ojarlos con la llave especial anti-
rrobo y la llave desmonta ruedas 1 .
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáti-
cos de nieve montados en llantas de
chapa, es
imperativo utilizar torni-
llos específi cos disponibles en la red
PEUGEOT .

Observación : esta llave
especial antirrobo le fue en-
tregada cuando le dieron su
vehículo con el doble de las
llaves. Anote cuidadosamente el nú-
mero de código grabado en la cabeza
de la llave especial antirrobo. Este có-
digo le permitirá que la red le facilite
un nuevo doble de la llave especial
antirrobo. Mismo consejo para el do-
ble de las llaves y no deje la tarjeta
confi dencial en el vehículo.

1010INFORMACIÓN PRÁCTICA
Tapones de los tornillos
Los tornillos de las ruedas de aluminio
están cubiertos por tapones croma-
dos.
Retírelos con el útil amarillo antes de
afl ojar los tornillos. Montaje de la rueda de repuesto
Si su vehículo está equipado con una
rueda de repuesto de chapa, cuando
la fi je, es
normal , a la hora de apretar
los tornillos, constatar que las arande-
las no tocan la llanta. La sujeción de
la rueda de repuesto está asegurada
por el apoyo cónico de cada uno de
los tornillos.
La rejilla gran frío es un cubre amo-
vible parcial que se grapa en la rejilla
de entrada de aire, para evitar las acu-
mulaciones de nieve por proyecciones
directas.
Después de montarlo en su vehículo,
es indispensable retirarlo cuando las
condiciones de temperatura ambiente
son superiores a 10ºC.
Consulte en la red PEUGEOT.
Los neumáticos de dimensio-
nes 215/55 R17 no pueden
llevar cadenas para la nieve
estándares, consulte en la red
PEUGEOT .
* Según destino.
Particularidades ligadas a las
ruedas de aluminio
Tornillos antirrobo
Sus ruedas están equipadas con torni-
llos antirrobo (uno por rueda), disimu-
lados bajo los tapones cromados, que
debe retirar con el útil amarillo, antes
de afl ojarlos con la llave especial anti-
rrobo y la llave desmonta ruedas 1 .
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáti-
cos de nieve montados en llantas de
chapa, es
imperativo utilizar torni-
llos específi cos disponibles en la red
PEUGEOT .

Observación : esta llave
especial antirrobo le fue en-
tregada cuando le dieron su
vehículo con el doble de las
llaves. Anote cuidadosamente el nú-
mero de código grabado en la cabeza
de la llave especial antirrobo. Este có-
digo le permitirá que la red le facilite
un nuevo doble de la llave especial
antirrobo. Mismo consejo para el do-
ble de las llaves y no deje la tarjeta
confi dencial en el vehículo.

1010INFORMACIÓN PRÁCTICA
118

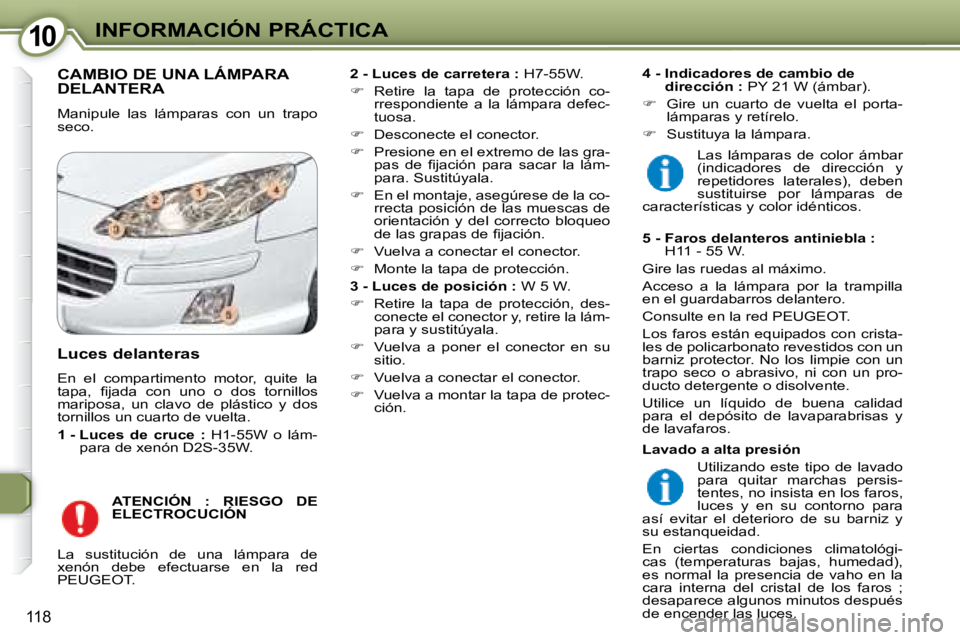

CAMBIO DE UNA LÁMPARA DELANTERA
Manipule las lámparas con un trapo
seco.
2 - Luces de carretera : H7-55W.

 Retire la tapa de protección co-
rrespondiente a la lámpara defec-
tuosa.

 Desconecte el conector.

 Presione en el extremo de las gra-
pas de fi jación para sacar la lám-
para. Sustitúyala.

 En el montaje, asegúrese de la co-
rrecta posición de las muescas de
orientación y del correcto bloqueo
de las grapas de fi jación.

 Vuelva a conectar el conector.

 Monte la tapa de protección.

3 - Luces de posición : W 5 W.

 Retire la tapa de protección, des-
conecte el conector y, retire la lám-
para y sustitúyala.

 Vuelva a poner el conector en su
sitio.

 Vuelva a conectar el conector.

 Vuelva a montar la tapa de protec-
ción.
4 - Indicadores de cambio de
dirección : PY 21 W (ámbar).

 Gire un cuarto de vuelta el porta-
lámparas y retírelo.

 Sustituya la lámpara.

ATENCIÓN : RIESGO DE
ELECTROCUCIÓN
Luces delanteras
En el compartimento motor, quite la
tapa, fi jada con uno o dos tornillos
mariposa, un clavo de plástico y dos
tornillos un cuarto de vuelta.

1 - Luces de cruce : H1-55W o lám-
para de xenón D2S-35W.
La sustitución de una lámpara de
xenón debe efectuarse en la red
PEUGEOT. Las lámparas de color ámbar
(indicadores de dirección y
repetidores laterales), deben
sustituirse por lámparas de
características y color idénticos.

5 - Faros delanteros antiniebla :
H11 - 55 W.
Gire las ruedas al máximo.
Acceso a la lámpara por la trampilla
en el guardabarros delantero.
Consulte en la red PEUGEOT.
Los faros están equipados con crista-
les de policarbonato revestidos con un
barniz protector. No los limpie con un
trapo seco o abrasivo, ni con un pro-
ducto detergente o disolvente.
Utilice un líquido de buena calidad
para el depósito de lavaparabrisas y
de lavafaros.

Lavado a alta presión
Utilizando este tipo de lavado
para quitar marchas persis-
tentes, no insista en los faros,
luces y en su contorno para
así evitar el deterioro de su barniz y
su estanqueidad.
En ciertas condiciones climatológi-
cas (temperaturas bajas, humedad),
es normal la presencia de vaho en la
cara interna del cristal de los faros ;
desaparece algunos minutos después
de encender las luces.

1010INFORMACIÓN PRÁCTICA
119

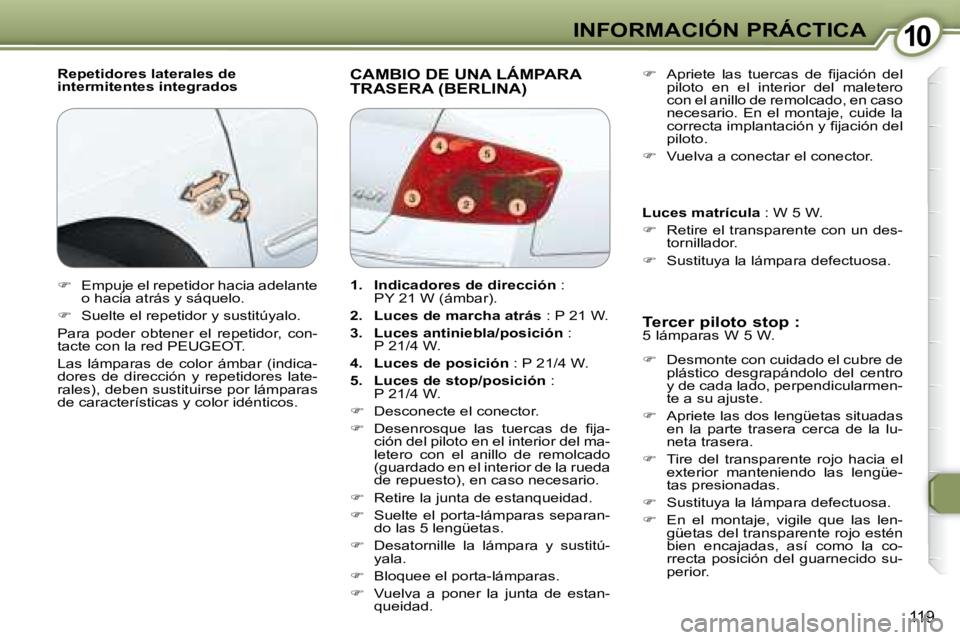

Repetidores laterales de
intermitentes integrados CAMBIO DE UNA LÁMPARA TRASERA (BERLINA)
Tercer piloto stop :
5 lámparas W 5 W.

 Desmonte con cuidado el cubre de
plástico desgrapándolo del centro
y de cada lado, perpendicularmen-
te a su ajuste.

 Apriete las dos lengüetas situadas
en la parte trasera cerca de la lu-
neta trasera.

 Tire del transparente rojo hacia el
exterior manteniendo las lengüe-
tas presionadas.

 Sustituya la lámpara defectuosa.

 En el montaje, vigile que las len-
güetas del transparente rojo estén
bien encajadas, así como la co-
rrecta posición del guarnecido su-
perior.

 Apriete las tuercas de fi jación del
piloto en el interior del maletero
con el anillo de remolcado, en caso
necesario. En el montaje, cuide la
correcta implantación y fi jación del
piloto.

 Vuelva a conectar el conector.

Luces matrícula : W 5 W.

 Retire el transparente con un des-
tornillador.

 Sustituya la lámpara defectuosa.

 Empuje el repetidor hacia adelante
o hacia atrás y sáquelo.

 Suelte el repetidor y sustitúyalo.
Para poder obtener el repetidor, con-
tacte con la red PEUGEOT.
Las lámparas de color ámbar (indica-
dores de dirección y repetidores late-
rales), deben sustituirse por lámparas
de características y color idénticos.
1. Indicadores de dirección :
PY 21 W (ámbar).

2. Luces de marcha atrás : P 21 W.

3. Luces antiniebla/posición :
P 21/4 W.

4. Luces de posición : P 21/4 W.

5. Luces de stop/posición :
P 21/4 W.

 Desconecte el conector.

 Desenrosque las tuercas de fi ja-
ción del piloto en el interior del ma-
letero con el anillo de remolcado
(guardado en el interior de la rueda
de repuesto), en caso necesario.

 Retire la junta de estanqueidad.

 Suelte el porta-lámparas separan-
do las 5 lengüetas.

 Desatornille la lámpara y sustitú-
yala.

 Bloquee el porta-lámparas.

 Vuelva a poner la junta de estan-
queidad.

1010INFORMACIÓN PRÁCTICA
119
Repetidores laterales de
intermitentes integrados CAMBIO DE UNA LÁMPARA TRASERA (BERLINA)
Tercer piloto stop :
5 lámparas W 5 W.

 Desmonte con cuidado el cubre de
plástico desgrapándolo del centro
y de cada lado, perpendicularmen-
te a su ajuste.

 Apriete las dos lengüetas situadas
en la parte trasera cerca de la lu-
neta trasera.

 Tire del transparente rojo hacia el
exterior manteniendo las lengüe-
tas presionadas.

 Sustituya la lámpara defectuosa.

 En el montaje, vigile que las len-
güetas del transparente rojo estén
bien encajadas, así como la co-
rrecta posición del guarnecido su-
perior.

 Apriete las tuercas de fi jación del
piloto en el interior del maletero
con el anillo de remolcado, en caso
necesario. En el montaje, cuide la
correcta implantación y fi jación del
piloto.

 Vuelva a conectar el conector.

Luces matrícula : W 5 W.

 Retire el transparente con un des-
tornillador.

 Sustituya la lámpara defectuosa.

 Empuje el repetidor hacia adelante
o hacia atrás y sáquelo.

 Suelte el repetidor y sustitúyalo.
Para poder obtener el repetidor, con-
tacte con la red PEUGEOT.
Las lámparas de color ámbar (indica-
dores de dirección y repetidores late-
rales), deben sustituirse por lámparas
de características y color idénticos.
1. Indicadores de dirección :
PY 21 W (ámbar).

2. Luces de marcha atrás : P 21 W.

3. Luces antiniebla/posición :
P 21/4 W.

4. Luces de posición : P 21/4 W.

5. Luces de stop/posición :
P 21/4 W.

 Desconecte el conector.

 Desenrosque las tuercas de fi ja-
ción del piloto en el interior del ma-
letero con el anillo de remolcado
(guardado en el interior de la rueda
de repuesto), en caso necesario.

 Retire la junta de estanqueidad.

 Suelte el porta-lámparas separan-
do las 5 lengüetas.

 Desatornille la lámpara y sustitú-
yala.

 Bloquee el porta-lámparas.

 Vuelva a poner la junta de estan-
queidad.

1010INFORMACIÓN PRÁCTICA
120
CAMBIO DE UNA LÁMPARA TRASERA (407 SW)
Luces antiniebla izquierda y
derecha : P 21 W.

 Suelte, con cuidado, el guarnecido
interior del portón de maletero.

 Despegue la hoja de estanqueidad
situada detrás del piloto afectado.

 Retire el porta-lámparas girándolo
un cuarto de vuelta.

 Sustituya la lámpara defectuosa.
En el montaje, cuide la correcta colo-
cación de la lámpara en el porta-lám-
paras.

 Quite el piloto (2 grapas).

 Desconecte el conector y des-
monte el piloto.

 Suelte el porta-lámparas separan-
do las 4 lengüetas.

 Desatornille la lámpara y sustitú-
yala.

 Vuelva a conectar el conector.

 Bloquee el porta-lámparas. En el
montaje, cuide la correcta coloca-
ción y fi jación del piloto grapando
la parte de atrás, y después la de-
lantera.

Luces de matrícula : W 5 W.

 Introduzca un destornillador fi no
en uno de los agujeros exteriores
del transparente.

 Empújelo hacia el exterior para
soltarlo.

 Retire el transparente.

 Sustituya la lámpara defectuosa. Tercer piloto de stop (diodos)
Cualquier intervención en las luces
con diodos debe efectuarse en la red
PEUGEOT.
Luces de aletas

1. Luces de stop/posición :
P 21/5 W.

2. Luces de marcha atrás : P 21 W.

3. Indicadores de dirección :
P 21 W.
Estas tres lámparas se cambian des-
montando el piloto.

 Retire la trampilla lateral de male-
tero correspondiente para acceder
al piloto.

 Retire la tuerca de fi jación del pilo-
to desde el interior del maletero.
Observación : utilice, en caso necesa-
rio, la llave desmonta rueda para reti-
rar las tuercas.

1010INFORMACIÓN PRÁCTICA
121

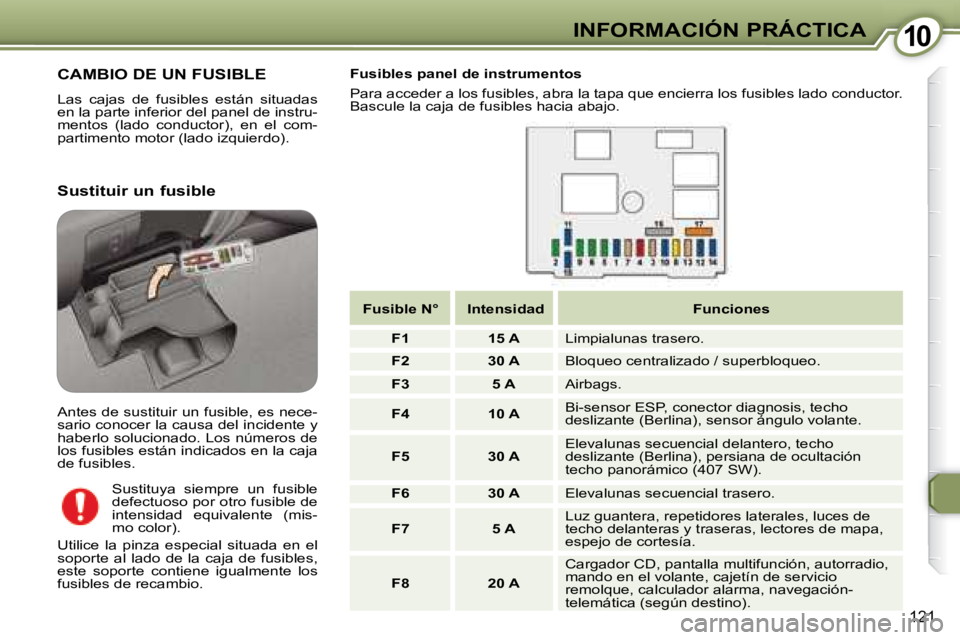

CAMBIO DE UN FUSIBLE
Las cajas de fusibles están situadas
en la parte inferior del panel de instru-
mentos (lado conductor), en el com-
partimento motor (lado izquierdo). Fusibles panel de instrumentos
Para acceder a los fusibles, abra la tapa que encierra los fusib
les lado conductor.
Bascule la caja de fusibles hacia abajo.
Sustituir un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente y
haberlo solucionado. Los números de
los fusibles están indicados en la caja
de fusibles. Sustituya siempre un fusible
defectuoso por otro fusible de
intensidad equivalente (mis-
mo color).
Utilice la pinza especial situada en el
soporte al lado de la caja de fusibles,
este soporte contiene igualmente los
fusibles de recambio.
Fusible N° Intensidad Funciones

F1 15 A Limpialunas trasero.

F2 30 A Bloqueo centralizado / superbloqueo.

F3 5 A Airbags.

F4 10 A Bi-sensor ESP, conector diagnosis, techo
deslizante (Berlina), sensor ángulo volante.

F5 30 A Elevalunas secuencial delantero, techo
deslizante (Berlina), persiana de ocultación
techo panorámico (407 SW).

F6 30 A Elevalunas secuencial trasero.

F7 5 A Luz guantera, repetidores laterales, luces de
techo delanteras y traseras, lectores de mapa,
espejo de cortesía.

F8 20 A Cargador CD, pantalla multifunción, autorradio,
mando en el volante, cajetín de servicio
remolque, calculador alarma, navegación-
telemática (según destino).
