2008 PEUGEOT 207 Omistajan Käsikirja (in Finnish)

!
141

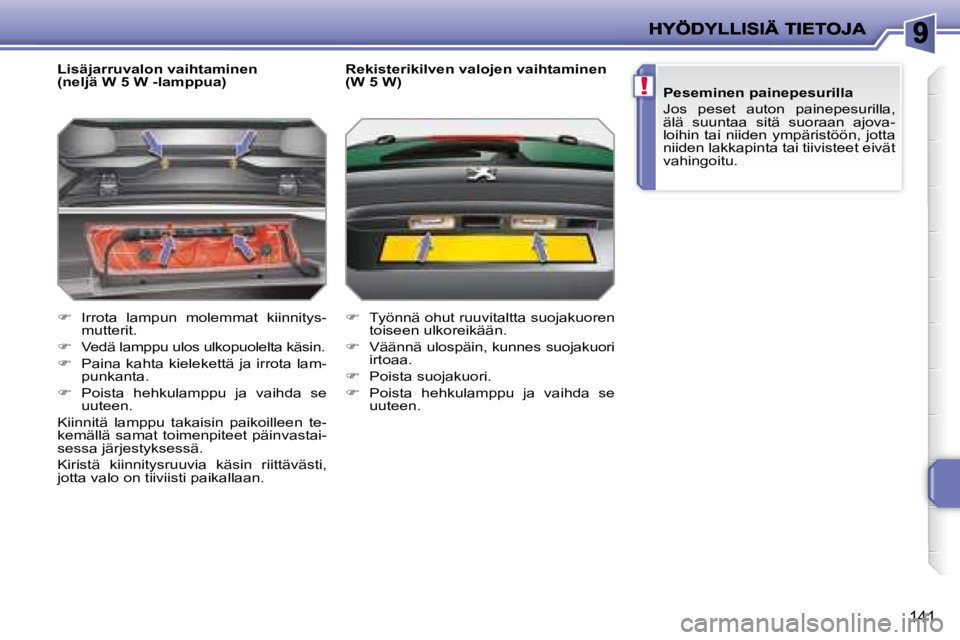

Lisäjarruvalon vaihtaminen
(neljä W 5 W -lamppua)

 Irrota lampun molemmat kiinnitys-
mutterit.

 Vedä lamppu ulos ulkopuolelta käsin.

 Paina kahta kielekettä ja irrota lam-
punkanta.

 Poista hehkulamppu ja vaihda se
uuteen.
Kiinnitä lamppu takaisin paikoilleen te-
kemällä samat toimenpiteet päinvastai-
sessa järjestyksessä.
Kiristä kiinnitysruuvia käsin riittävästi,
jotta valo on tiiviisti paikallaan. Rekisterikilven valojen vaihtaminen
(W 5 W)

 Työnnä ohut ruuvitaltta suojakuoren
toiseen ulkoreikään.

 Väännä ulospäin, kunnes suojakuori
irtoaa.

 Poista suojakuori.

 Poista hehkulamppu ja vaihda se
uuteen.
Peseminen painepesurilla
Jos peset auton painepesurilla,
älä suuntaa sitä suoraan ajova-
loihin tai niiden ympäristöön, jotta
niiden lakkapinta tai tiivisteet eivät
vahingoitu.

!
i
142
PEUGEOT ei ota mitään vastuu-
ta eikä maksa mitään korvauksia
tai kunnostuskustannuksia kor-
jauksita, jotka johtuvat sellaisten
sähkökäyttöisten lisälaitteiden
asennuksest tai käytösta, joita
PEUGEOT ei ole toimittanut tai
suositellut ja joita ei ole asennettu
valtuutetussa PEUGEOT-huolto-
korjaamossa PEUGEOTin ohjeiden
mukaisesti (erityisesti laitekokoon-
panot joiden kokonaiskulutus ylit-
tää 10 milliampeeria).

Sähköisten lisätarvikkeiden asennus
Auton sähköjärjestelmä on suun-
niteltu niin, että se toimii häiriöttä
sähköisten vakio- ja lisätarvikkeiden
kanssa.
Ota yhteyttä valtuutettuun PEUGEOT -
huoltokorjaamoon, jos aiot asentaa
autoosi muita varusteita tai sähkö-
laitteita.

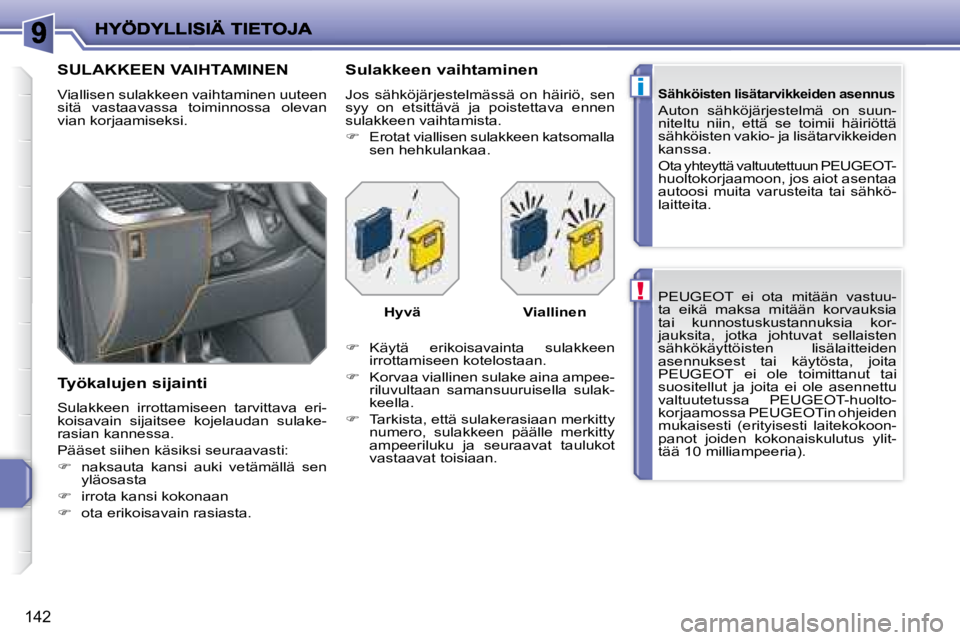

SULAKKEEN VAIHTAMINEN
Viallisen sulakkeen vaihtaminen uuteen
sitä vastaavassa toiminnossa olevan
vian korjaamiseksi.
Työkalujen sijainti
Sulakkeen irrottamiseen tarvittava eri-
koisavain sijaitsee kojelaudan sulake-
rasian kannessa.
Pääset siihen käsiksi seuraavasti:

 naksauta kansi auki vetämällä sen
yläosasta

 irrota kansi kokonaan

 ota erikoisavain rasiasta. Sulakkeen vaihtaminen
Jos sähköjärjestelmässä on häiriö, sen
syy on etsittävä ja poistettava ennen
sulakkeen vaihtamista.

 Erotat viallisen sulakkeen katsomalla
sen hehkulankaa.

 Käytä erikoisavainta sulakkeen
irrottamiseen kotelostaan.

 Korvaa viallinen sulake aina ampee-
riluvultaan samansuuruisella sulak-
keella.

 Tarkista, että sulakerasiaan merkitty
numero, sulakkeen päälle merkitty
ampeeriluku ja seuraavat taulukot
vastaavat toisiaan.
Hyvä

Viallinen

143

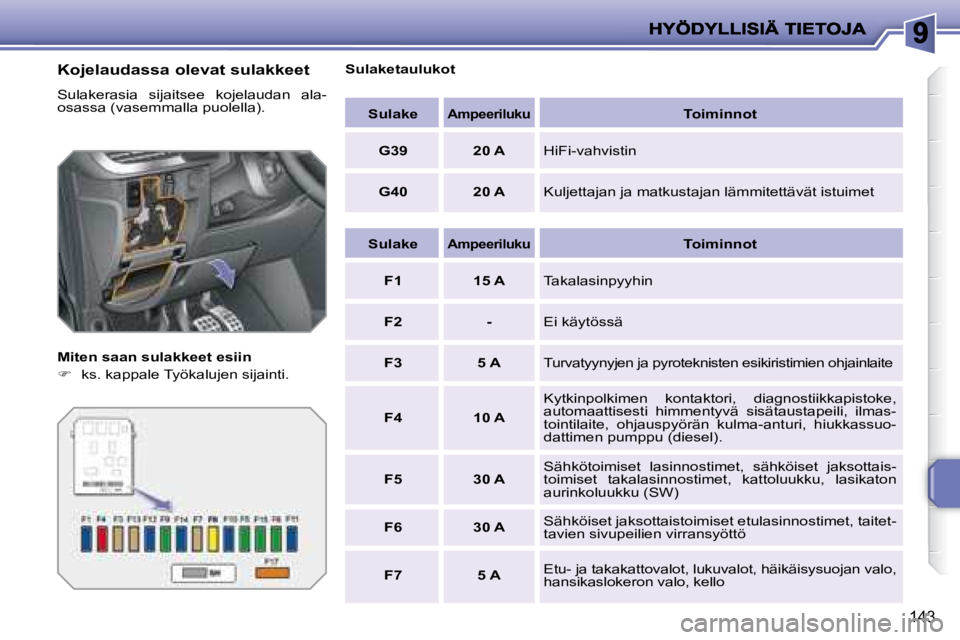

Kojelaudassa olevat sulakkeet
Sulakerasia sijaitsee kojelaudan ala-
osassa (vasemmalla puolella).
Miten saan sulakkeet esiin

 ks. kappale Työkalujen sijainti. Sulaketaulukot

Sulake
Ampeeriluku
Toiminnot

G39 20 A HiFi-vahvistin

G40 20 A Kuljettajan ja matkustajan lämmitettävät istuimet

Sulake
Ampeeriluku
Toiminnot

F1 15 A Takalasinpyyhin

F2 - Ei käytössä

F3 5 A Turvatyynyjen ja pyroteknisten esikiristimien o hjainlaite

F4 10 A Kytkinpolkimen kontaktori, diagnostiikkapistoke,
automaattisesti himmentyvä sisätaustapeili, ilmas-
tointilaite, ohjauspyörän kulma-anturi, hiukkassuo-
dattimen pumppu (diesel).

F5 30 A Sähkötoimiset lasinnostimet, sähköiset jaksottais-
toimiset takalasinnostimet, kattoluukku, lasikaton
aurinkoluukku (SW)

F6 30 A Sähköiset jaksottaistoimiset etulasinnostimet, taitet-
tavien sivupeilien virransyöttö

F7 5 A Etu- ja takakattovalot, lukuvalot, häikäisysuojan
valo,
hansikaslokeron valo, kello

144

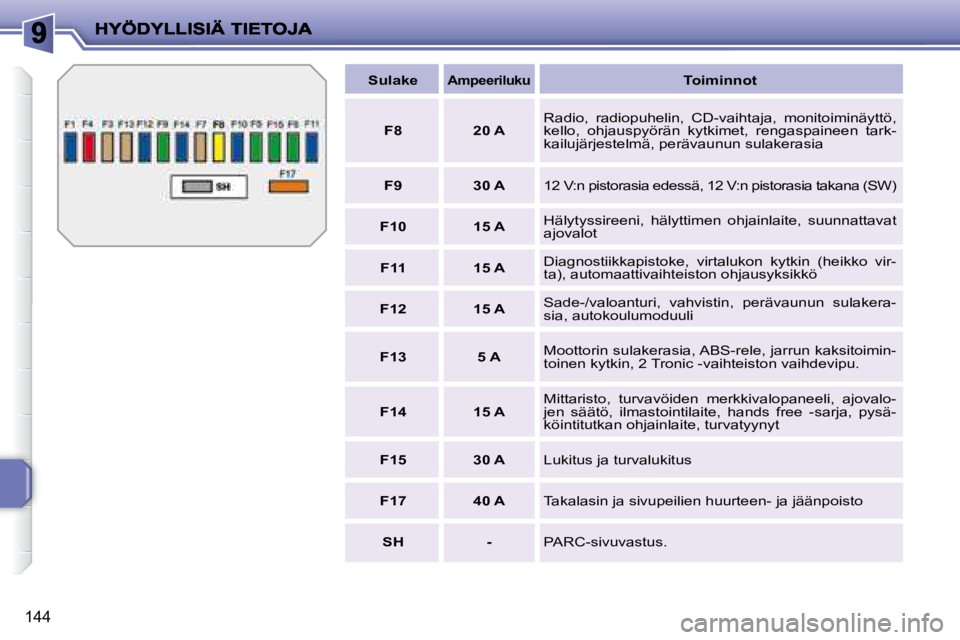

Sulake Ampeeriluku
Toiminnot

F8 20 A Radio, radiopuhelin, CD-vaihtaja, monitoiminäyttö,
kello, ohjauspyörän kytkimet, rengaspaineen tark-
kailujärjestelmä, perävaunun sulakerasia

F9 30 A 12 V:n pistorasia edessä, 12 V:n pistorasia tak ana (SW)

F10 15 A Hälytyssireeni, hälyttimen ohjainlaite, suunnattavat
ajovalot

F11 15 A Diagnostiikkapistoke, virtalukon kytkin (heikko vir-
ta), automaattivaihteiston ohjausyksikkö

F12 15 A Sade-/valoanturi, vahvistin, perävaunun sulakera-
sia, autokoulumoduuli

F13 5 A Moottorin sulakerasia, ABS-rele, jarrun kaksitoimin-
toinen kytkin, 2 Tronic -vaihteiston vaihdevipu.

F14 15 A Mittaristo, turvavöiden merkkivalopaneeli, ajovalo-
jen säätö, ilmastointilaite, hands free -sarja, pysä-
köintitutkan ohjainlaite, turvatyynyt

F15 30 A Lukitus ja turvalukitus

F17 40 A Takalasin ja sivupeilien huurteen- ja jäänpoisto

SH - PARC-sivuvastus.

145

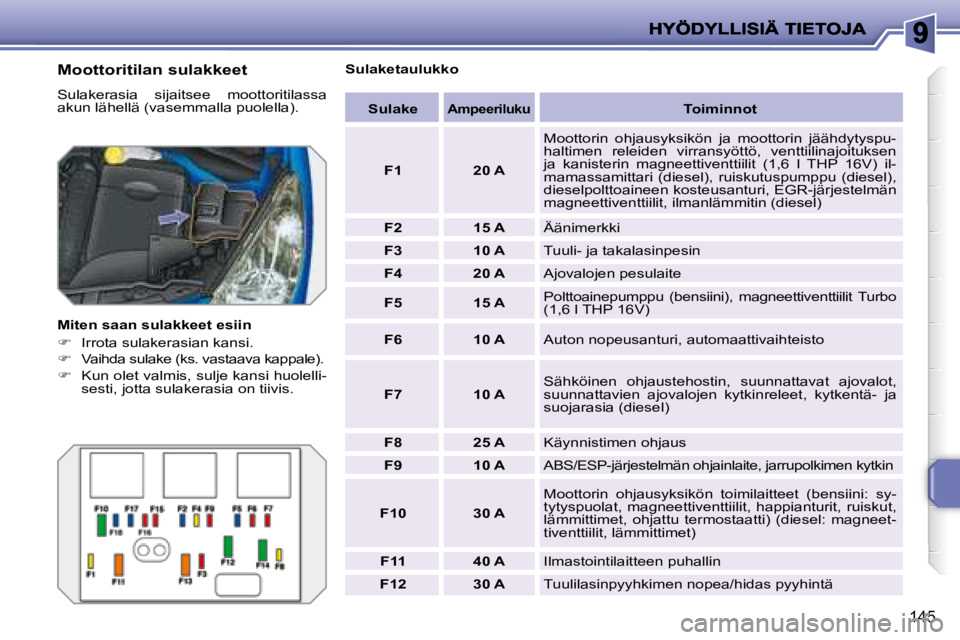

Moottoritilan sulakkeet
Sulakerasia sijaitsee moottoritilassa
akun lähellä (vasemmalla puolella).
Miten saan sulakkeet esiin

 Irrota sulakerasian kansi.

 Vaihda sulake (ks. vastaava kappale).

 Kun olet valmis, sulje kansi huolelli-
sesti, jotta sulakerasia on tiivis. Sulaketaulukko

Sulake

Ampeeriluku
Toiminnot

F1 20 A Moottorin ohjausyksikön ja moottorin jäähdytyspu-
haltimen releiden virransyöttö, venttiilinajoituksen
ja kanisterin magneettiventtiilit (1,6 l THP 16V) il-
mamassamittari (diesel), ruiskutuspumppu (diesel),
dieselpolttoaineen kosteusanturi, EGR-järjestelmän
magneettiventtiilit, ilmanlämmitin (diesel)

F2 15 A Äänimerkki

F3 10 A Tuuli- ja takalasinpesin

F4 20 A Ajovalojen pesulaite

F5 15 A Polttoainepumppu (bensiini), magneettiventtiilit T
urbo
(1,6 l THP 16V)

F6 10 A Auton nopeusanturi, automaattivaihteisto

F7 10 A Sähköinen ohjaustehostin, suunnattavat ajovalot,
suunnattavien ajovalojen kytkinreleet, kytkentä- ja
suojarasia (diesel)

F8 25 A Käynnistimen ohjaus

F9 10 A ABS/ESP-järjestelmän ohjainlaite, jarrupolkimen kytkin

F10 30 A Moottorin ohjausyksikön toimilaitteet (bensiini: sy-
tytyspuolat, magneettiventtiilit, happianturit, ruiskut,
lämmittimet, ohjattu termostaatti) (diesel: magneet-
tiventtiilit, lämmittimet)

F11 40 A Ilmastointilaitteen puhallin

F12 30 A Tuulilasinpyyhkimen nopea/hidas pyyhintä

146

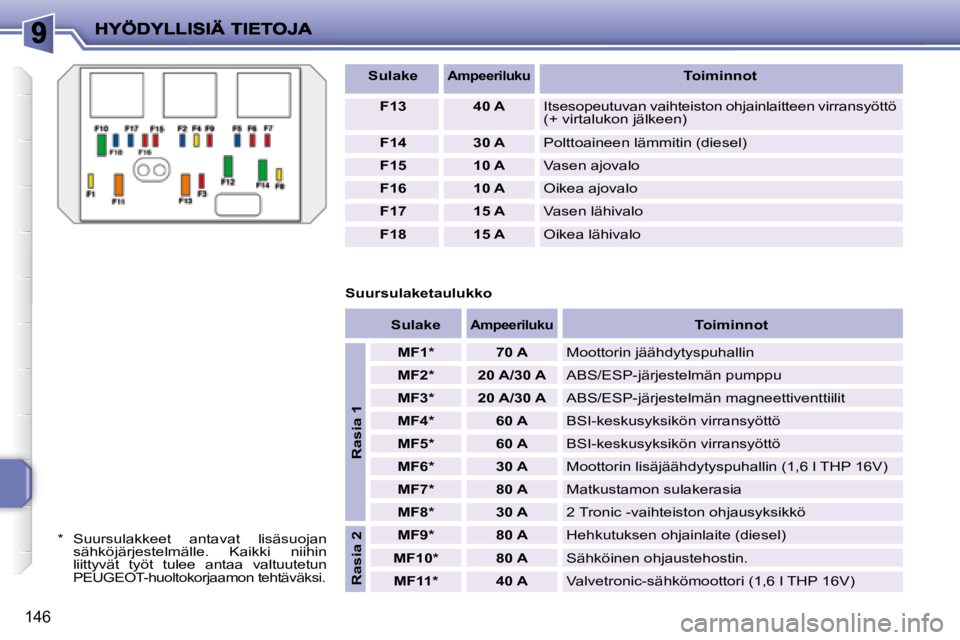

Sulake
Ampeeriluku
Toiminnot

F13 40 A Itsesopeutuvan vaihteiston ohjainlaitteen virra nsyöttö
(+ virtalukon jälkeen)

F14 30 A Polttoaineen lämmitin (diesel)

F15 10 A Vasen ajovalo

F16 10 A Oikea ajovalo

F17 15 A Vasen lähivalo

F18 15 A Oikea lähivalo
* Suursulakkeet antavat lisäsuojan sähköjärjestelmälle. Kaikki niihin liittyvät työt tulee antaa valtuutetun PEUGEOT -huoltokorjaamon tehtäväksi.
Suursulaketaulukko

Sulake
Ampeeriluku
Toiminnot

Rasia 1

MF1 * 70 A Moottorin jäähdytyspuhallin

MF2 * 20 A/30 A ABS/ESP-järjestelmän pumppu

MF3 * 20 A/30 A ABS/ESP-järjestelmän magneettiventtiilit

MF4 * 60 A BSI-keskusyksikön virransyöttö

MF5 * 60 A BSI-keskusyksikön virransyöttö

MF6 * 30 A Moottorin lisäjäähdytyspuhallin (1,6 l THP 16V)

MF7 * 80 A Matkustamon sulakerasia

MF8 * 30 A 2 Tronic -vaihteiston ohjausyksikkö
Rasia 2

MF9 * 80 A Hehkutuksen ohjainlaite (diesel)

MF10 * 80 A Sähköinen ohjaustehostin.

MF11 * 40 A Valvetronic-sähkömoottori (1,6 l THP 16V)

147

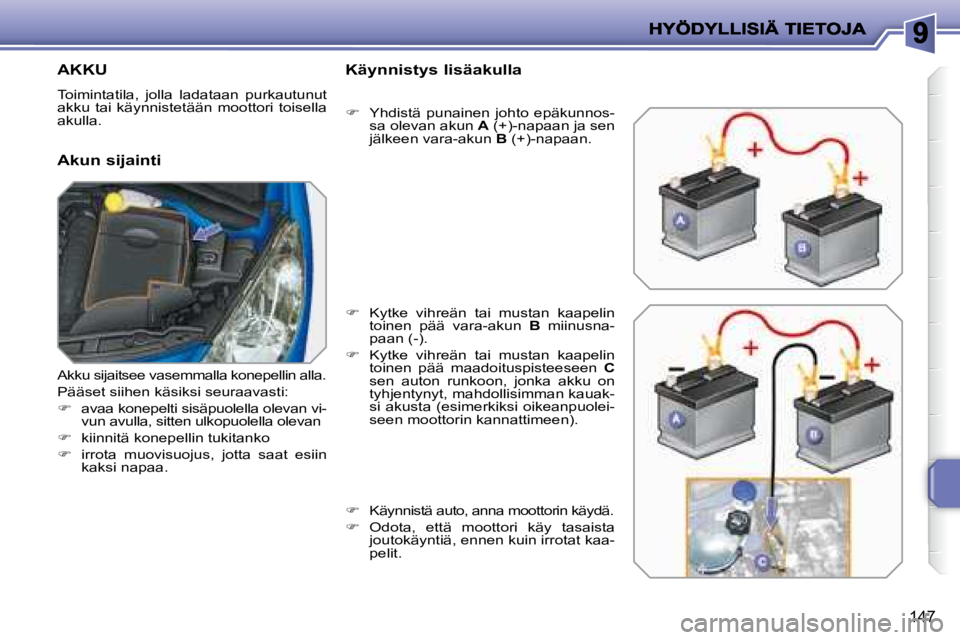

AKKU
Toimintatila, jolla ladataan purkautunut
akku tai käynnistetään moottori toisella
akulla.
Akun sijainti Käynnistys lisäakulla

 Yhdistä punainen johto epäkunnos-
sa olevan akun A (+)-napaan ja sen
jälkeen vara-akun B (+)-napaan.

 Kytke vihreän tai mustan kaapelin
toinen pää vara-akun B miinusna-
paan (-).

 Kytke vihreän tai mustan kaapelin
toinen pää maadoituspisteeseen C
sen auton runkoon, jonka akku on
tyhjentynyt, mahdollisimman kauak-
si akusta (esimerkiksi oikeanpuolei-
seen moottorin kannattimeen).

 Käynnistä auto, anna moottorin käydä.

 Odota, että moottori käy tasaista
joutokäyntiä, ennen kuin irrotat kaa-
pelit.
Akku sijaitsee vasemmalla konepellin alla.
Pääset siihen käsiksi seuraavasti:

 avaa konepelti sisäpuolella olevan vi-
vun avulla, sitten ulkopuolella olevan

 kiinnitä konepellin tukitanko

 irrota muovisuojus, jotta saat esiin
kaksi napaa.

!
!
i
148
Älä irrota kaapelikenkiä moottorin
käydessä.
Kytke akku lataukseen vasta, kun
molemmat kaapelikengät on irro-
tettu.
Älä yritä käynnistää moottoria ajo-
neuvoa työntämällä, jos autossa
on 2 Tronic -vaihteisto.
Akut sisältävät myrkyllisiä aineita,
kuten rikkihappoa ja lyijyä. Akut on
hävitettävä lain määräämien sään-
töjen mukaisesti, eikä niitä mis-
sään tapauksessa saa heittää pois
talousjätteen mukana.
Vie käytetyt paristot ja akut niille
tarkoitettuun keräyspisteeseen.
Akun lataaminen akkulaturilla

 Irrota akku autosta.

 Noudata akkulaturin valmistajan an-
tamaa käyttöohjetta.

 Kytke akun kaapelit aloittaen mii-
nusnavasta (-).

 Tarkista, että navat ja liitinkengät
ovat puhtaat. Jos niissä on (valkoi-
nen tai vihertävä) sulfaattikerros, ne
täytyy irrottaa ja puhdistaa.
Jos on olemassa akun purkautu-
misen vaara, käytöstä poistetut toi-
minnot voidaan uudelleenaktivoida
manuaalisesti. Säätelee tiettyjen toimintojen käyttöä
akussa jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa väliai-
kaisesti käytöstä tietyt toiminnot, kuten
ilmastoinnin tai takalasin lämmityksen.
Käytöstä poistetut toiminnot aktivoidaan
automaattisesti uudelleen heti, kun olo-
suhteet sen sallivat.
Suosittelemme akun napojen irrot-
tamista, jos auto on käyttämättö-
mänä yli kuukauden. Ennen irrottamista
Ennen kuin irrotat akun, on odotet-
tava kaksi minuuttia virran katkai-
sun jälkeen.
Sulje ikkunat, kattoluukku ja ovet
ennen akun irrottamista.
Irrottamisen jälkeen
Kun kytket sytytysvirran ensimmäi-
sen kerran akun napojen irrotuksen
jälkeen, odota 1 minuutti ennen
käynnistämistä. Auton elektroniset
laitteet alustetaan tällöin. Jos täs-
tä huolimatta ilmenee häiriöitä, ota
yhteys valtuutettuun PEUGEOT -
huoltokorjaamoon.
Katso lisätietoja kyseisestä luvusta
ja alusta itse uudelleen:
- kauko-ohjain
- jaksottaiset sähkötoimiset la-
sinnostimet
- kattoluukku
- GPS-navigointijärjestelmä
