88CONOSCENZA DELLA VETTURA
Inizializzazione sistema alzacristalli
In seguito ad un eventuale scollegamento della batteria o
all’interruzione del fusibile di protezione, è necessario ini-
zializzare nuovamente il funzionamento del sistema.
Procedura di inizializzazione:
portare il cristallo da inizializzare in posizione fine cor-
sa superiore in funzionamento manuale;
una volta raggiunto il fine corsa superiore continuare
a tenere azionato il comando di salita per almeno 1 se-
condo.
AVVERTENZA Dove previsto a seguito mancanza ali-
mentazione delle centraline (sostituzione o scollegamen-
to della batteria e sostituzione dei fusibili di protezione
delle centraline alzacristalli), l’automatismo dei cristalli
stessi deve essere ripristinato).
L’operazione di ripristino va eseguita a porte chiuse pro-
cedendo come di seguito descritto:
1. abbassare completamente il cristallo della porta lato
guida mantenendo premuto il pulsante di azionamen-
to per almeno 3 secondi dopo il fine corsa (battuta in-
feriore);2. alzare completamente il cristallo della porta lato gui-
da mantenendo premuto il pulsante di azionamento per
almeno 3 secondi dopo il fine corsa (battuta superio-
re);
3. procedere nello stesso modo del punto 1 e 2 anche per
la porta lato passeggero
4. accertarsi della corretta inizializzazione verificando che
sia funzionante la movimentazione in automatico dei
cristalli.
AVVERTENZA Con chiusura centralizzata inserita, ti-
rando la leva interna di apertura di una delle porte si ot-
tiene il disinserimento della chiusura di tutte le porte. In
caso di mancanza dell’alimentazione elettrica (fusibile bru-
ciato, batteria scollegata ecc.) resta comunque possibile
l’azionamento manuale del blocco delle porte; poiché in
tal caso la funzione di discesa automatica dei cristalli non
è disponibile, per aprire o chiudere la porta con cristallo
alzato esercitare una pressione sul cristallo verso l’interno
della vettura, per agevolare il passaggio del cristallo sul-
la modanatura.

CONOSCENZA DELLA VETTURA89
1

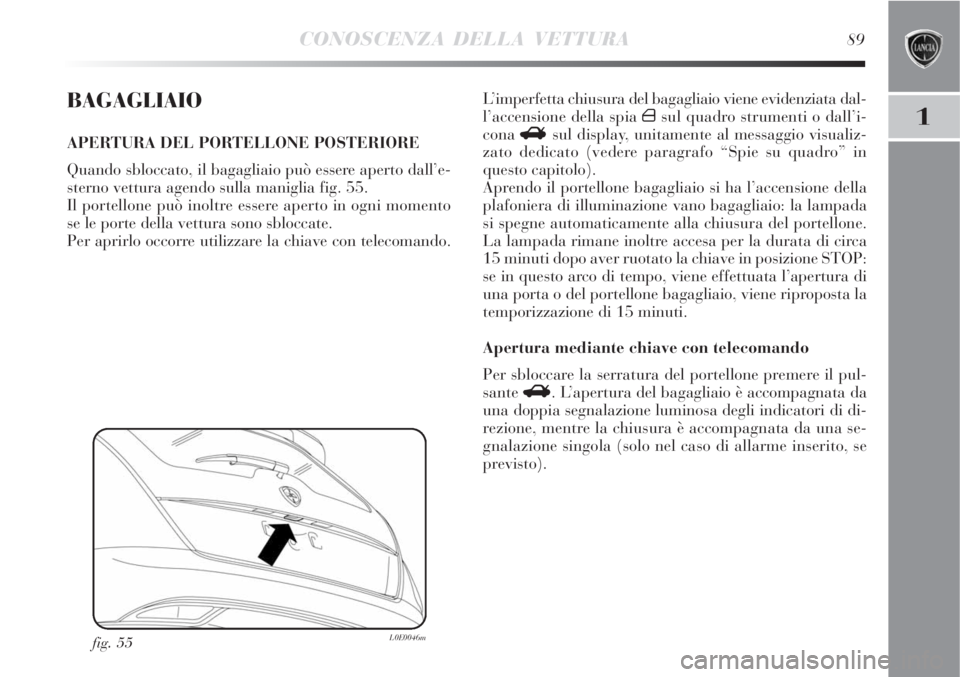

BAGAGLIAIO
APERTURA DEL PORTELLONE POSTERIORE
Quando sbloccato, il bagagliaio può essere aperto dall’e-
sterno vettura agendo sulla maniglia fig. 55.
Il portellone può inoltre essere aperto in ogni momento
se le porte della vettura sono sbloccate.
Per aprirlo occorre utilizzare la chiave con telecomando.
fig. 55L0E0046m
L’imperfetta chiusura del bagagliaio viene evidenziata dal-
l’accensione della spia
´sul quadro strumenti o dall’i-
cona
Rsul display, unitamente al messaggio visualiz-
zato dedicato (vedere paragrafo “Spie su quadro” in
questo capitolo).
Aprendo il portellone bagagliaio si ha l’accensione della
plafoniera di illuminazione vano bagagliaio: la lampada
si spegne automaticamente alla chiusura del portellone.
La lampada rimane inoltre accesa per la durata di circa
15 minuti dopo aver ruotato la chiave in posizione STOP:
se in questo arco di tempo, viene effettuata l’apertura di
una porta o del portellone bagagliaio, viene riproposta la
temporizzazione di 15 minuti.
Apertura mediante chiave con telecomando
Per sbloccare la serratura del portellone premere il pul-
sante R. L’apertura del bagagliaio è accompagnata da
una doppia segnalazione luminosa degli indicatori di di-
rezione, mentre la chiusura è accompagnata da una se-
gnalazione singola (solo nel caso di allarme inserito, se
previsto).

90CONOSCENZA DELLA VETTURA

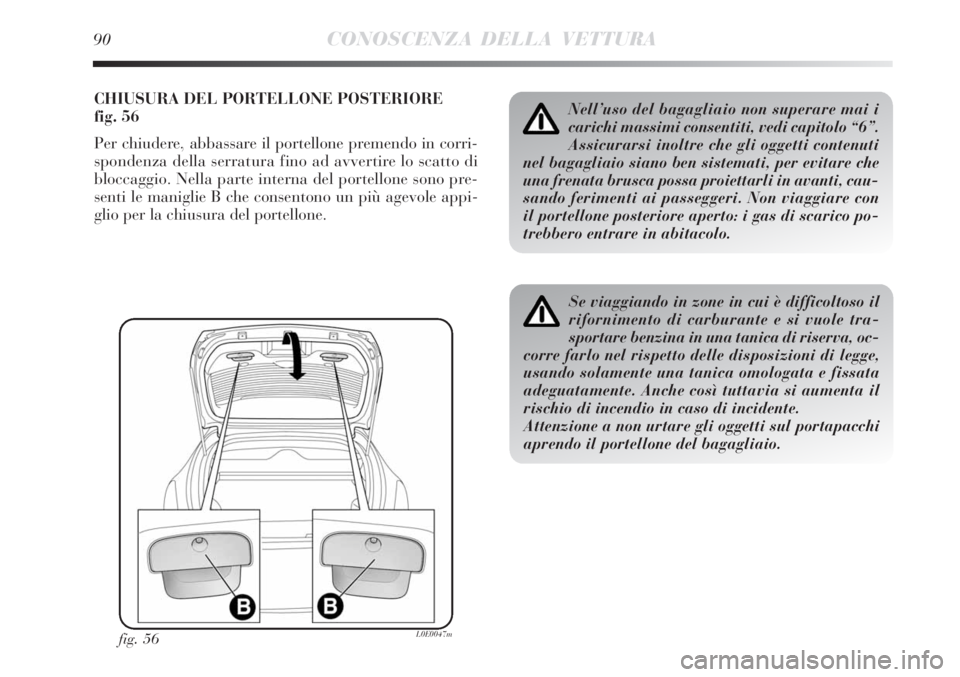

CHIUSURA DEL PORTELLONE POSTERIORE
fig. 56
Per chiudere, abbassare il portellone premendo in corri-
spondenza della serratura fino ad avvertire lo scatto di
bloccaggio. Nella parte interna del portellone sono pre-
senti le maniglie B che consentono un più agevole appi-
glio per la chiusura del portellone.
fig. 56L0E0047m
Se viaggiando in zone in cui è difficoltoso il
rifornimento di carburante e si vuole tra-
sportare benzina in una tanica di riserva, oc-
corre farlo nel rispetto delle disposizioni di legge,
usando solamente una tanica omologata e fissata
adeguatamente. Anche così tuttavia si aumenta il
rischio di incendio in caso di incidente.
Attenzione a non urtare gli oggetti sul portapacchi
aprendo il portellone del bagagliaio.
Nell’uso del bagagliaio non superare mai i
carichi massimi consentiti, vedi capitolo “6”.
Assicurarsi inoltre che gli oggetti contenuti
nel bagagliaio siano ben sistemati, per evitare che
una frenata brusca possa proiettarli in avanti, cau-
sando ferimenti ai passeggeri. Non viaggiare con
il portellone posteriore aperto: i gas di scarico po-
trebbero entrare in abitacolo.

CONOSCENZA DELLA VETTURA91
1
fig. 57L0E0048m

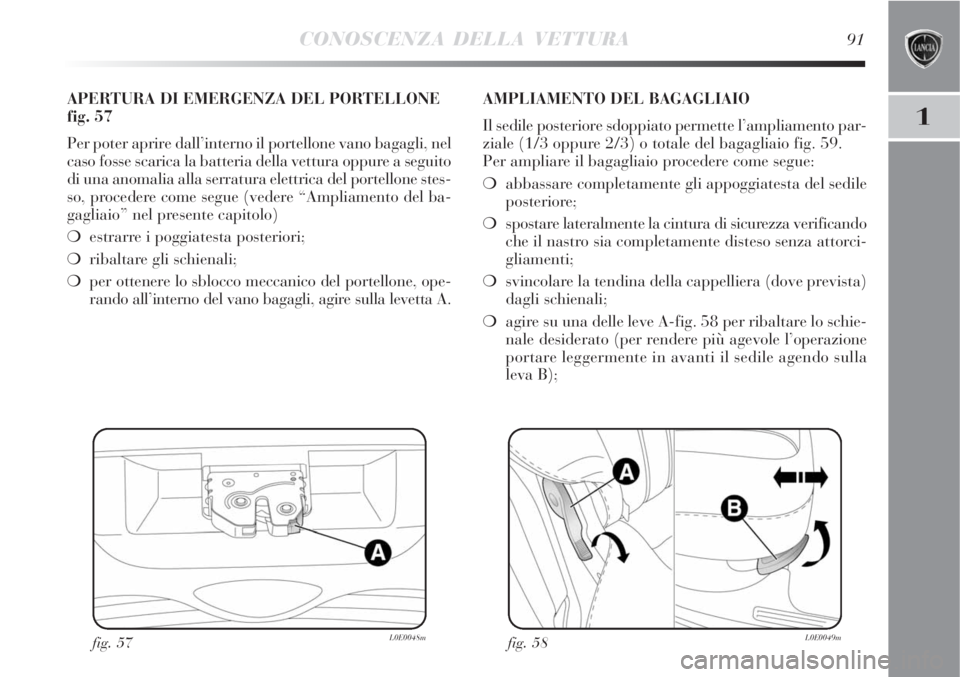

APERTURA DI EMERGENZA DEL PORTELLONE
fig. 57
Per poter aprire dall’interno il portellone vano bagagli, nel
caso fosse scarica la batteria della vettura oppure a seguito
di una anomalia alla serratura elettrica del portellone stes-
so, procedere come segue (vedere “Ampliamento del ba-
gagliaio” nel presente capitolo)
estrarre i poggiatesta posteriori;
ribaltare gli schienali;
per ottenere lo sblocco meccanico del portellone, ope-
rando all’interno del vano bagagli, agire sulla levetta A.AMPLIAMENTO DEL BAGAGLIAIO
Il sedile posteriore sdoppiato permette l’ampliamento par-
ziale (1/3 oppure 2/3) o totale del bagagliaio fig. 59.
Per ampliare il bagagliaio procedere come segue:
abbassare completamente gli appoggiatesta del sedile
posteriore;
spostare lateralmente la cintura di sicurezza verificando
che il nastro sia completamente disteso senza attorci-
gliamenti;
svincolare la tendina della cappelliera (dove prevista)
dagli schienali;
agire su una delle leve A-fig. 58 per ribaltare lo schie-
nale desiderato (per rendere più agevole l’operazione
portare leggermente in avanti il sedile agendo sulla
leva B);
fig. 58L0E0049m

92CONOSCENZA DELLA VETTURA

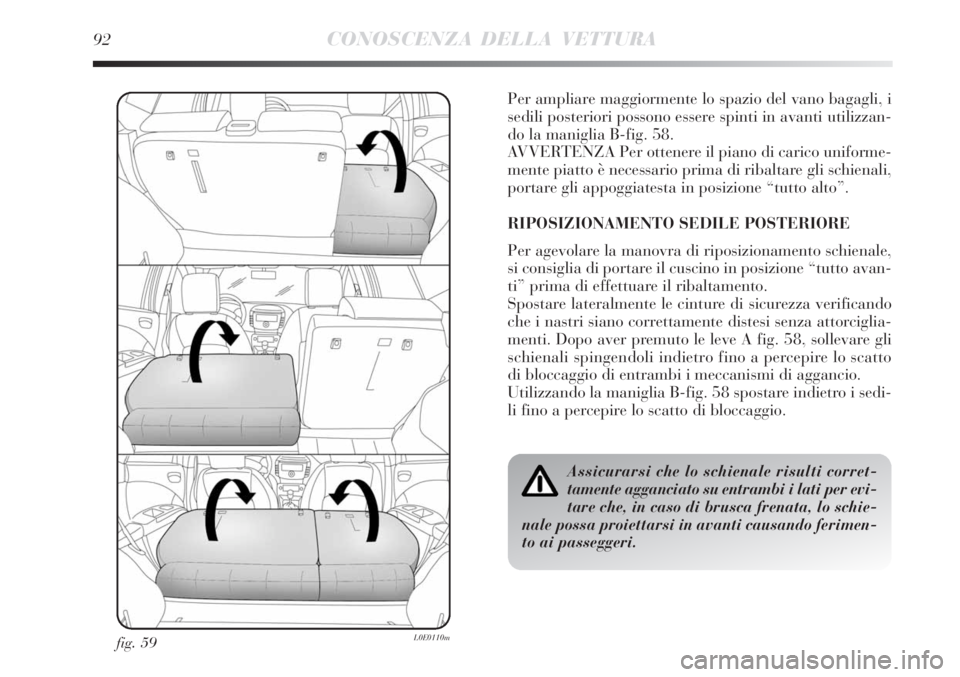

fig. 59L0E0110m
Per ampliare maggiormente lo spazio del vano bagagli, i
sedili posteriori possono essere spinti in avanti utilizzan-
do la maniglia B-fig. 58.
AVVERTENZA Per ottenere il piano di carico uniforme-
mente piatto è necessario prima di ribaltare gli schienali,
portare gli appoggiatesta in posizione “tutto alto”.
RIPOSIZIONAMENTO SEDILE POSTERIORE
Per agevolare la manovra di riposizionamento schienale,
si consiglia di portare il cuscino in posizione “tutto avan-
ti” prima di effettuare il ribaltamento.
Spostare lateralmente le cinture di sicurezza verificando
che i nastri siano correttamente distesi senza attorciglia-
menti. Dopo aver premuto le leve A fig. 58, sollevare gli
schienali spingendoli indietro fino a percepire lo scatto
di bloccaggio di entrambi i meccanismi di aggancio.
Utilizzando la maniglia B-fig. 58 spostare indietro i sedi-
li fino a percepire lo scatto di bloccaggio.
Assicurarsi che lo schienale risulti corret-
tamente agganciato su entrambi i lati per evi-
tare che, in caso di brusca frenata, lo schie-
nale possa proiettarsi in avanti causando ferimen-
to ai passeggeri.

CONOSCENZA DELLA VETTURA93
1
fig. 61L0E0051mfig. 60L0E0050m
Per ripristinare la cappelliera procedere nel modo inver-

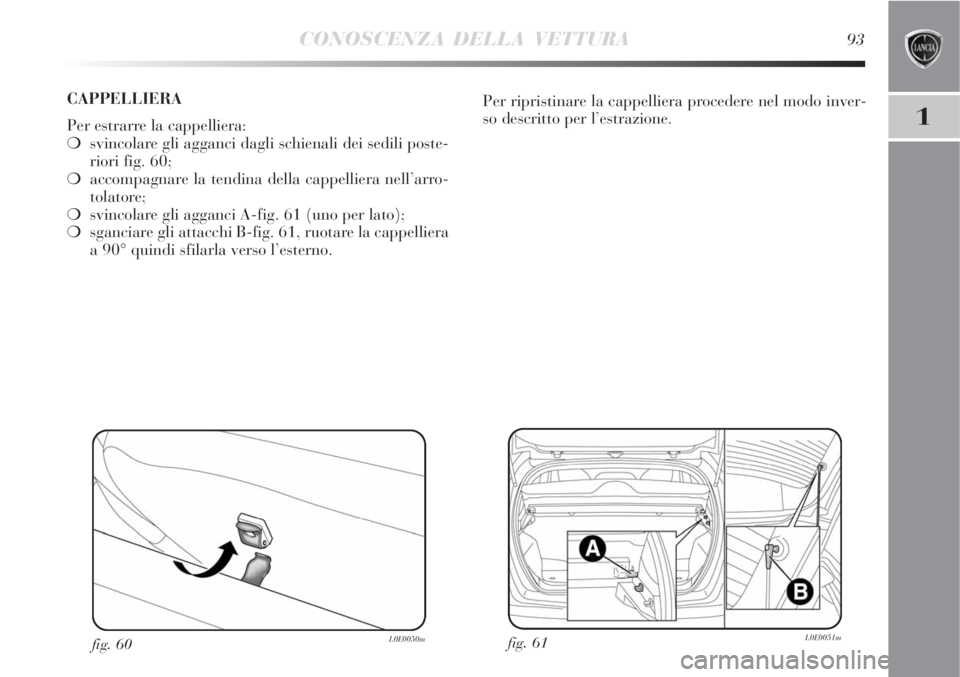

so descritto per l’estrazione. CAPPELLIERA
Per estrarre la cappelliera:
svincolare gli agganci dagli schienali dei sedili poste-
riori fig. 60;
accompagnare la tendina della cappelliera nell’arro-
tolatore;
svincolare gli agganci A-fig. 61 (uno per lato);
sganciare gli attacchi B-fig. 61, ruotare la cappelliera
a 90° quindi sfilarla verso l’esterno.

94CONOSCENZA DELLA VETTURA

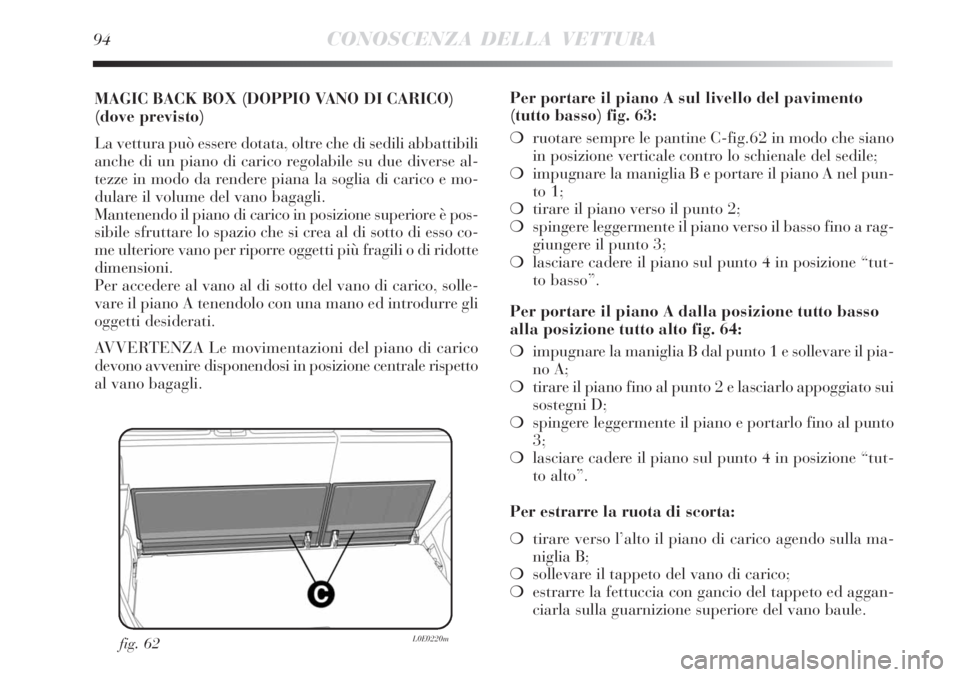

MAGIC BACK BOX (DOPPIO VANO DI CARICO)
(dove previsto)
La vettura può essere dotata, oltre che di sedili abbattibili
anche di un piano di carico regolabile su due diverse al-
tezze in modo da rendere piana la soglia di carico e mo-
dulare il volume del vano bagagli.
Mantenendo il piano di carico in posizione superiore è pos-
sibile sfruttare lo spazio che si crea al di sotto di esso co-
me ulteriore vano per riporre oggetti più fragili o di ridotte
dimensioni.
Per accedere al vano al di sotto del vano di carico, solle-
vare il piano A tenendolo con una mano ed introdurre gli
oggetti desiderati.
AVVERTENZA Le movimentazioni del piano di carico
devono avvenire disponendosi in posizione centrale rispetto
al vano bagagli.Per portare il piano A sul livello del pavimento
(tutto basso) fig. 63:
ruotare sempre le pantine C-fig.62 in modo che siano
in posizione verticale contro lo schienale del sedile;
impugnare la maniglia B e portare il piano A nel pun-
to 1;
tirare il piano verso il punto 2;
spingere leggermente il piano verso il basso fino a rag-
giungere il punto 3;
lasciare cadere il piano sul punto 4 in posizione “tut-
to basso”.
Per portare il piano A dalla posizione tutto basso
alla posizione tutto alto fig. 64:
impugnare la maniglia B dal punto 1 e sollevare il pia-
no A;
tirare il piano fino al punto 2 e lasciarlo appoggiato sui
sostegni D;
spingere leggermente il piano e portarlo fino al punto
3;
lasciare cadere il piano sul punto 4 in posizione “tut-
to alto”.
Per estrarre la ruota di scorta:
tirare verso l’alto il piano di carico agendo sulla ma-
niglia B;
sollevare il tappeto del vano di carico;
estrarre la fettuccia con gancio del tappeto ed aggan-
ciarla sulla guarnizione superiore del vano baule.
fig. 62L0E0220m

CONOSCENZA DELLA VETTURA95
1

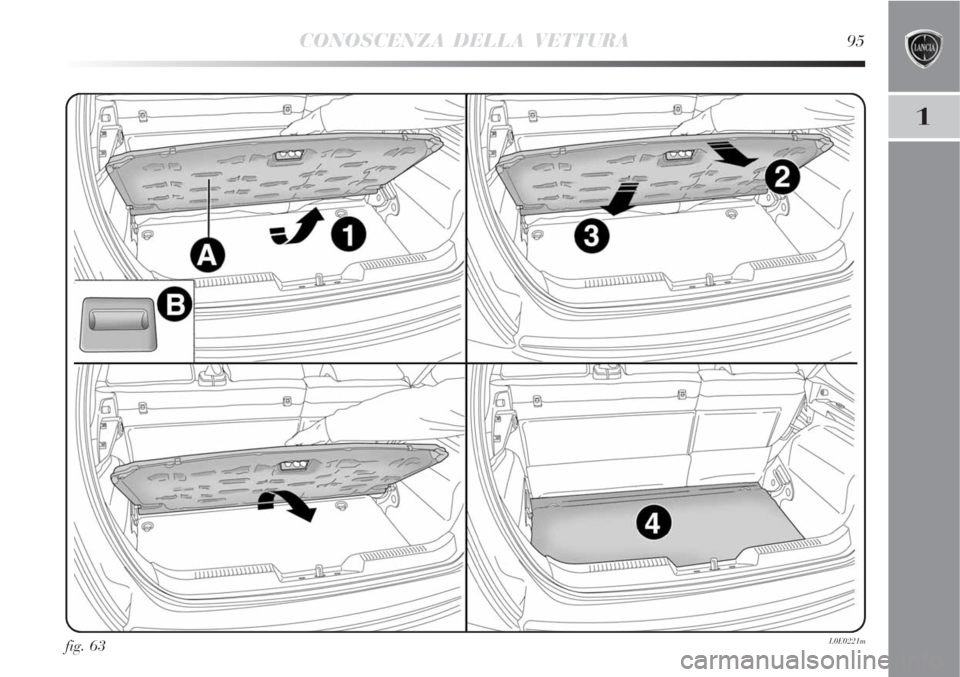

fig. 63L0E0221m
