2008 Lancia Delta Libretto Uso Manutenzione (in Italian)

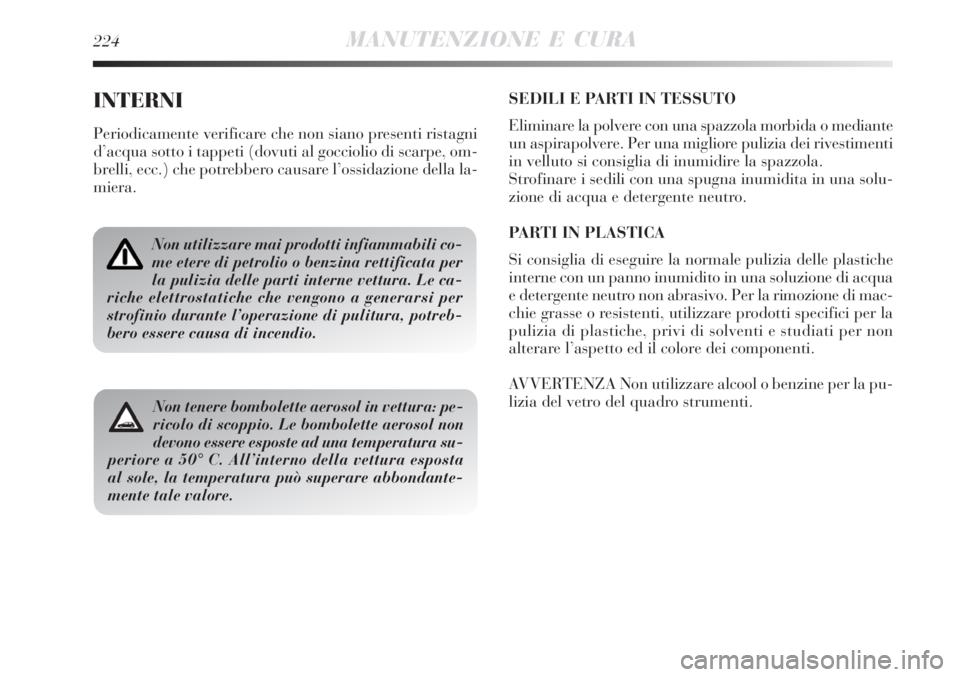

224MANUTENZIONE E CURA
INTERNI
Periodicamente verificare che non siano presenti ristagni
d’acqua sotto i tappeti (dovuti al gocciolio di scarpe, om-
brelli, ecc.) che potrebbero causare l’ossidazione della la-
miera.
Non utilizzare mai prodotti infiammabili co-
me etere di petrolio o benzina rettificata per
la pulizia delle parti interne vettura. Le ca-
riche elettrostatiche che vengono a generarsi per
strofinio durante l’operazione di pulitura, potreb-
bero essere causa di incendio.
Non tenere bombolette aerosol in vettura: pe-
ricolo di scoppio. Le bombolette aerosol non
devono essere esposte ad una temperatura su-
periore a 50° C. All’interno della vettura esposta
al sole, la temperatura può superare abbondante-
mente tale valore.
SEDILI E PARTI IN TESSUTO
Eliminare la polvere con una spazzola morbida o mediante
un aspirapolvere. Per una migliore pulizia dei rivestimenti
in velluto si consiglia di inumidire la spazzola.
Strofinare i sedili con una spugna inumidita in una solu-
zione di acqua e detergente neutro.
PARTI IN PLASTICA
Si consiglia di eseguire la normale pulizia delle plastiche
interne con un panno inumidito in una soluzione di acqua
e detergente neutro non abrasivo. Per la rimozione di mac-
chie grasse o resistenti, utilizzare prodotti specifici per la
pulizia di plastiche, privi di solventi e studiati per non
alterare l’aspetto ed il colore dei componenti.
AVVERTENZA Non utilizzare alcool o benzine per la pu-
lizia del vetro del quadro strumenti.

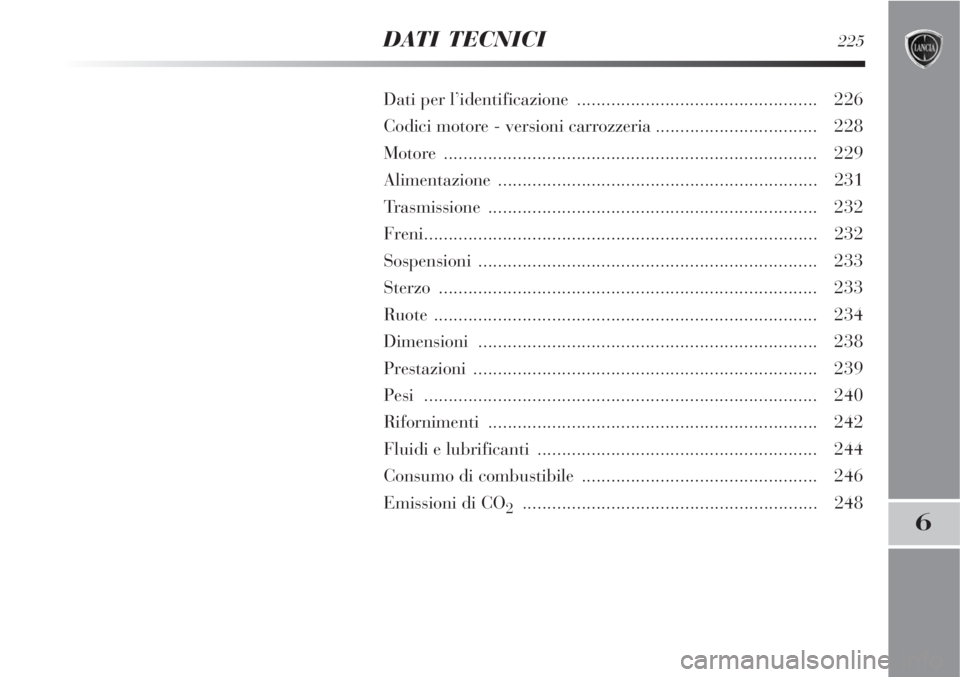

DATI TECNICI225
6
Dati per l’identificazione ................................................. 226
Codici motore - versioni carrozzeria................................. 228
Motore ............................................................................ 229
Alimentazione .................................................................231
Trasmissione ................................................................... 232
Freni................................................................................232
Sospensioni ..................................................................... 233
Sterzo ............................................................................. 233
Ruote .............................................................................. 234
Dimensioni ..................................................................... 238
Prestazioni ...................................................................... 239
Pesi ................................................................................ 240
Rifornimenti ................................................................... 242
Fluidi e lubrificanti ......................................................... 244
Consumo di combustibile ................................................ 246
Emissioni di CO
2............................................................ 248

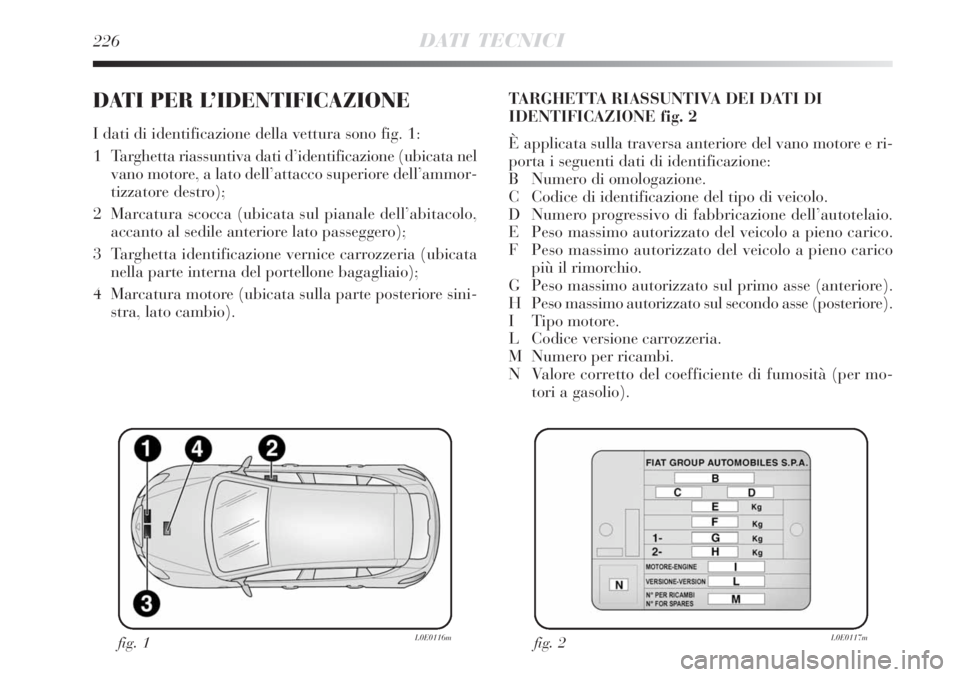

226DATI TECNICI
DATI PER L’IDENTIFICAZIONE
I dati di identificazione della vettura sono fig. 1:
1 Targhetta riassuntiva dati d’identificazione (ubicata nel
vano motore, a lato dell’attacco superiore dell’ammor-
tizzatore destro);
2 Marcatura scocca (ubicata sul pianale dell’abitacolo,
accanto al sedile anteriore lato passeggero);
3 Targhetta identificazione vernice carrozzeria (ubicata
nella parte interna del portellone bagagliaio);
4 Marcatura motore (ubicata sulla parte posteriore sini-
stra, lato cambio).TARGHETTA RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE fig. 2
È applicata sulla traversa anteriore del vano motore e ri-
porta i seguenti dati di identificazione:
B Numero di omologazione.
C Codice di identificazione del tipo di veicolo.
D Numero progressivo di fabbricazione dell’autotelaio.
E Peso massimo autorizzato del veicolo a pieno carico.
F Peso massimo autorizzato del veicolo a pieno carico
più il rimorchio.
G Peso massimo autorizzato sul primo asse (anteriore).
H Peso massimo autorizzato sul secondo asse (posteriore).
I Tipo motore.
L Codice versione carrozzeria.
M Numero per ricambi.
N Valore corretto del coefficiente di fumosità (per mo-
tori a gasolio).
fig. 1L0E0116mfig. 2L0E0117m

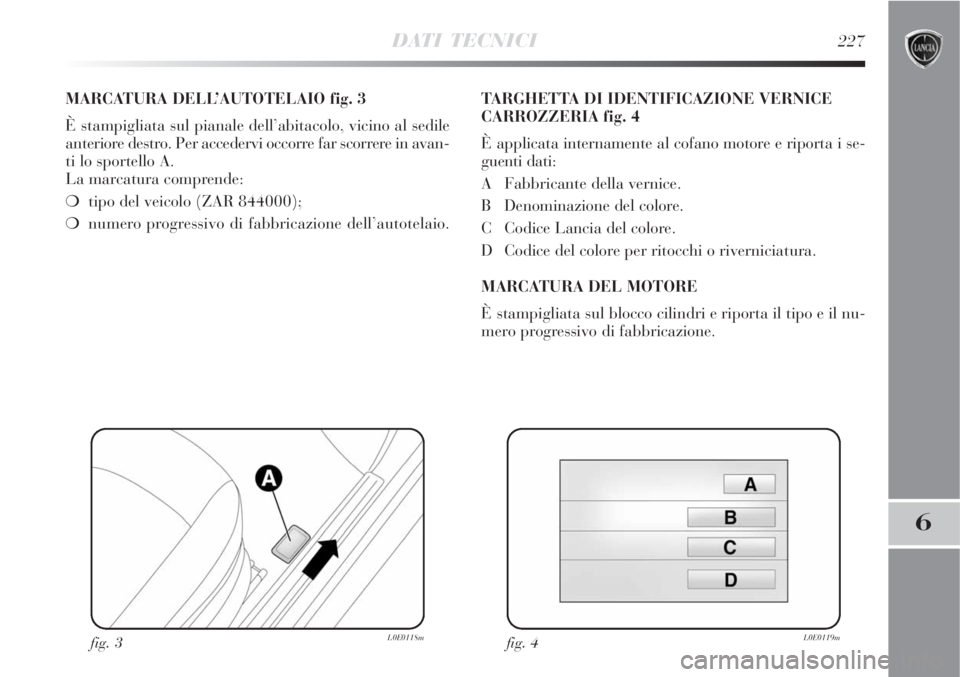

DATI TECNICI227
6
MARCATURA DELL’AUTOTELAIO fig. 3
È stampigliata sul pianale dell’abitacolo, vicino al sedile
anteriore destro. Per accedervi occorre far scorrere in avan-
ti lo sportello A.
La marcatura comprende:
tipo del veicolo (ZAR 844000);
numero progressivo di fabbricazione dell’autotelaio.TARGHETTA DI IDENTIFICAZIONE VERNICE
CARROZZERIA fig. 4
È applicata internamente al cofano motore e riporta i se-
guenti dati:
A Fabbricante della vernice.
B Denominazione del colore.
C Codice Lancia del colore.
D Codice del colore per ritocchi o riverniciatura.
MARCATURA DEL MOTORE
È stampigliata sul blocco cilindri e riporta il tipo e il nu-
mero progressivo di fabbricazione.
fig. 3L0E0118mfig. 4L0E0119m

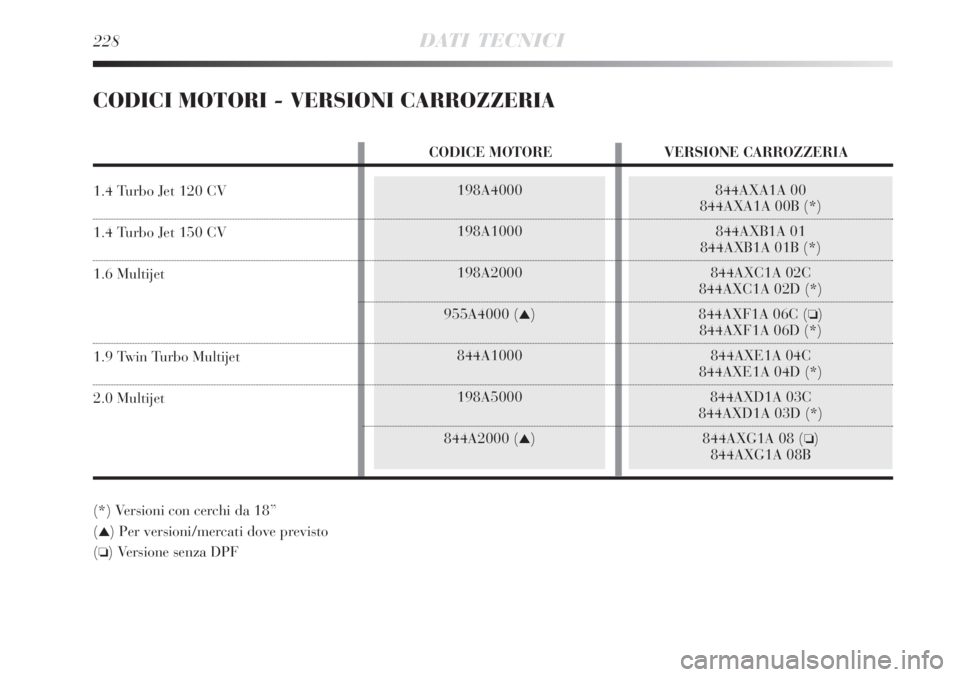

228DATI TECNICI
198A4000
198A1000
198A2000
955A4000 (
)
844A1000
198A5000
844A2000 (
)
844AXA1A 00
844AXA1A 00B (*)
844AXB1A 01
844AXB1A 01B (*)
844AXC1A 02C
844AXC1A 02D (*)
844AXF1A 06C (
)
844AXF1A 06D (*)
844AXE1A 04C
844AXE1A 04D (*)
844AXD1A 03C
844AXD1A 03D (*)
844AXG1A 08 (
)
844AXG1A 08B
CODICI MOTORI - VERSIONI CARROZZERIA
(*) Versioni con cerchi da 18”
(
) Per versioni/mercati dove previsto
(
) Versione senza DPF
CODICE MOTORE VERSIONE CARROZZERIA
1.4 Turbo Jet 120 CV
1.4 Turbo Jet 150 CV
1.6 Multijet
1.9 Twin Turbo Multijet
2.0 Multijet

198A4000
Otto
4 in linea
72 x 84
1368
9,8
± 0,2
88
120
5000
206
21
1750
NGK IKR9F8
Benzina verde senza piombo
95 RON (Specifica EN228)
198A1000
Otto
4 in linea
72 x 84
1368
9,8
± 0,2
110
150
5500
206/230 (*)
21
2250/3000 (*)
NGK IKR9F8
Benzina verde senza piombo
95 RON (Specifica EN228)

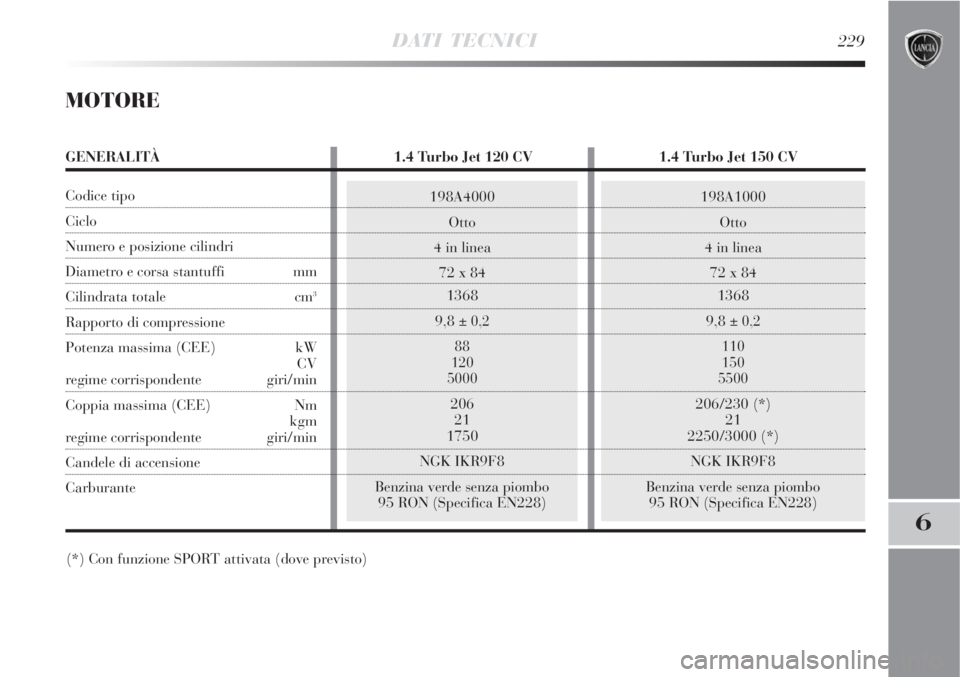

DATI TECNICI229
6
MOTORE
(*) Con funzione SPORT attivata (dove previsto)
GENERALITÀ 1.4 Turbo Jet 120 CV 1.4 Turbo Jet 150 CV
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
kgm
regime corrispondente giri/min
Candele di accensione
Carburante

198A5000
844A2000 ()
Diesel
4 in linea
83 x 90,4
1956
16,5
± 0,4
121,3/120 (
)
165/163 ()
4000
360
36,7
1750
Gasolio per
autotrazione
(Specifica EN590)

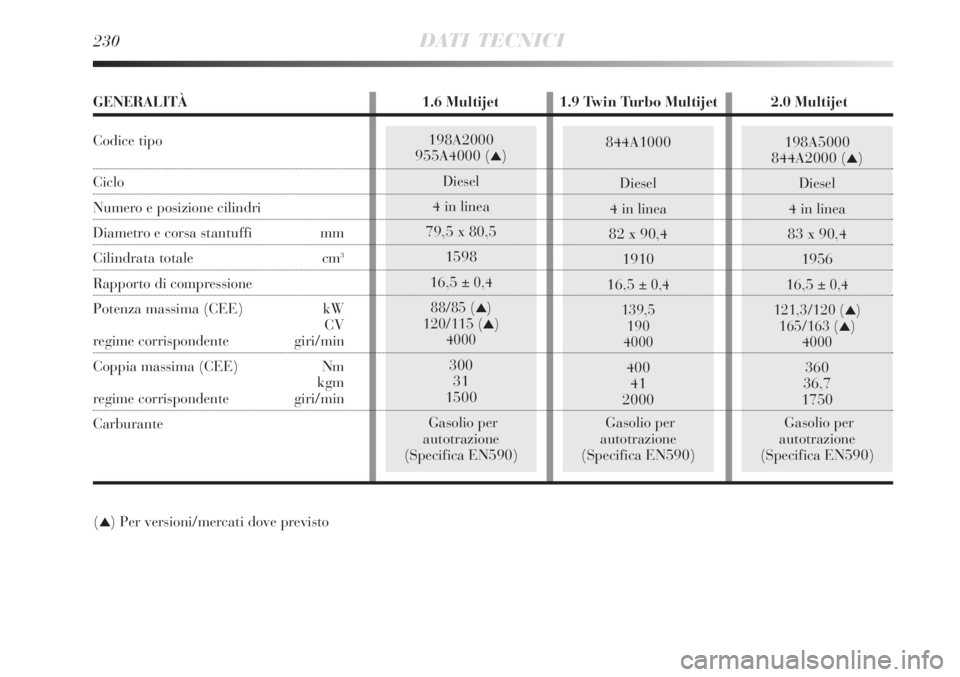

230DATI TECNICI
844A1000
Diesel
4 in linea
82 x 90,4
1910
16,5
± 0,4
139,5
190
4000
400
41
2000
Gasolio per
autotrazione
(Specifica EN590)
198A2000
955A4000 ()
Diesel
4 in linea
79,5 x 80,5
1598
16,5
± 0,4
88/85 (
)
120/115 ()
4000
300
31
1500
Gasolio per
autotrazione
(Specifica EN590)
GENERALITÀ 1.6 Multijet 1.9 Twin Turbo Multijet 2.0 Multijet
Codice tipo
Ciclo
Numero e posizione cilindri
Diametro e corsa stantuffi mm
Cilindrata totale cm3
Rapporto di compressione
Potenza massima (CEE) kW
CV
regime corrispondente giri/min
Coppia massima (CEE) Nm
kgm
regime corrispondente giri/min
Carburante
() Per versioni/mercati dove previsto

1.6 Multijet - 1.9 Twin Turbo Multijet - 2.0 Multijet
Alimentazione

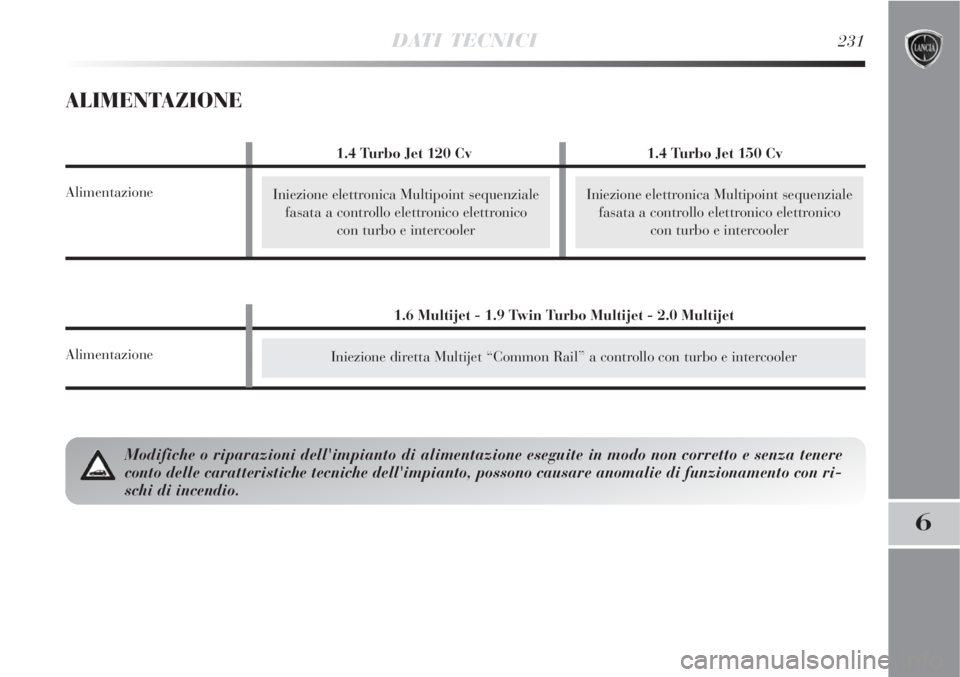

DATI TECNICI231
6
Iniezione elettronica Multipoint sequenziale
fasata a controllo elettronico elettronico
con turbo e intercoolerIniezione elettronica Multipoint sequenziale
fasata a controllo elettronico elettronico
con turbo e intercooler
ALIMENTAZIONE
Iniezione diretta Multijet “Common Rail” a controllo con turbo e intercooler
1.4 Turbo Jet 120 Cv 1.4 Turbo Jet 150 Cv
Alimentazione
Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere
conto delle caratteristiche tecniche dell'impianto, possono causare anomalie di funzionamento con ri-
schi di incendio.
