2008 Lancia Delta Libretto Uso Manutenzione (in Italian)

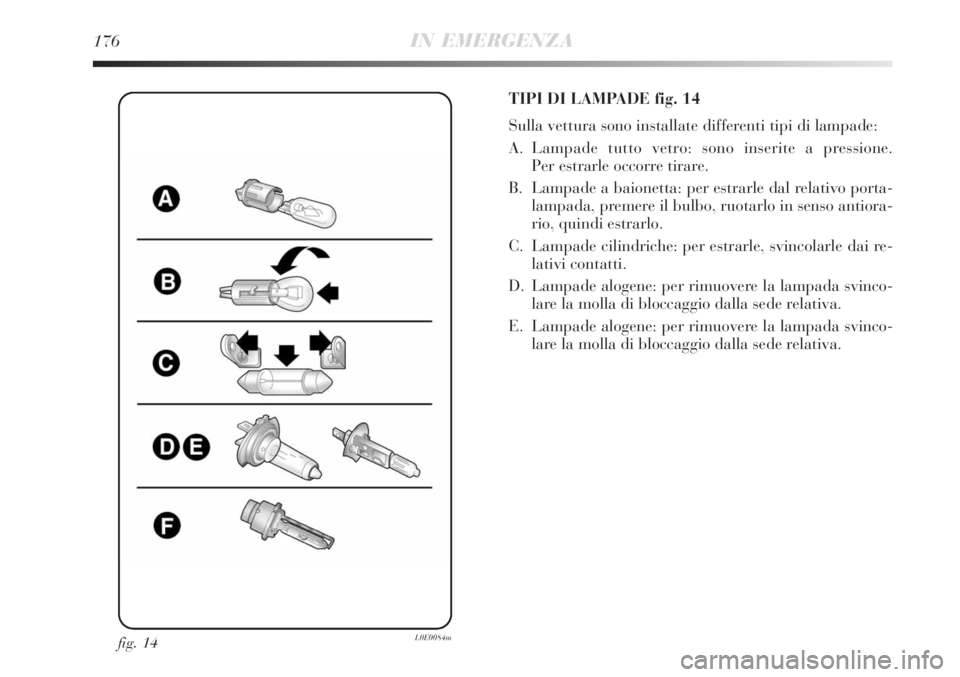

176IN EMERGENZA
fig. 14L0E0084m
TIPI DI LAMPADE fig. 14
Sulla vettura sono installate differenti tipi di lampade:
A. Lampade tutto vetro: sono inserite a pressione.
Per estrarle occorre tirare.
B. Lampade a baionetta: per estrarle dal relativo porta-
lampada, premere il bulbo, ruotarlo in senso antiora-
rio, quindi estrarlo.
C. Lampade cilindriche: per estrarle, svincolarle dai re-
lativi contatti.
D. Lampade alogene: per rimuovere la lampada svinco-
lare la molla di bloccaggio dalla sede relativa.
E. Lampade alogene: per rimuovere la lampada svinco-
lare la molla di bloccaggio dalla sede relativa.

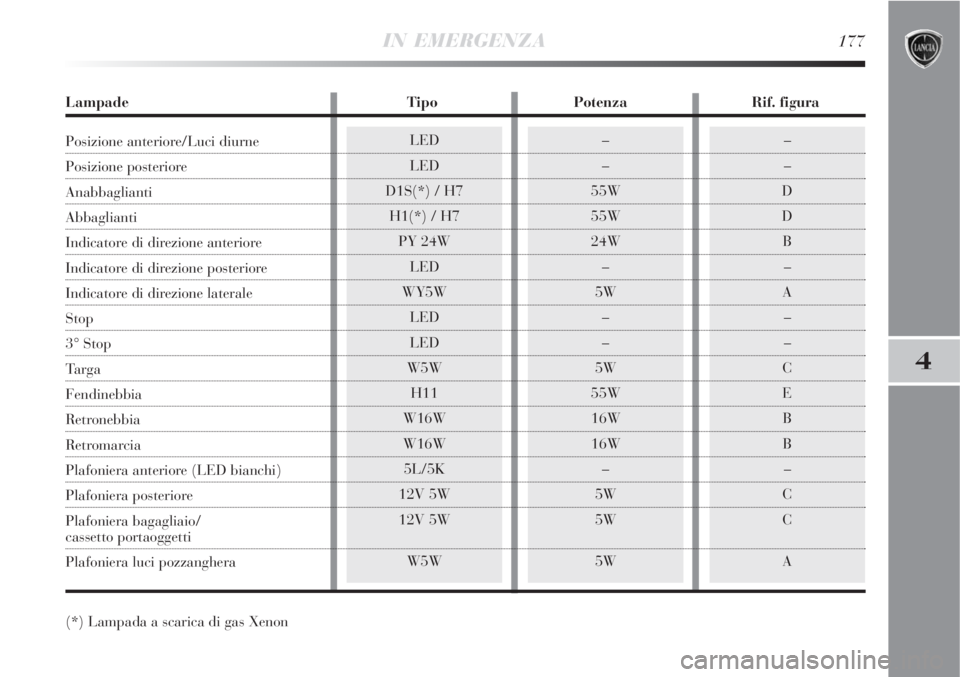

IN EMERGENZA177
4
LED
LED
D1S(*) / H7
H1(*) / H7
PY 24W
LED
WY5W
LED
LED
W5W
H11
W16W
W16W
5L/5K
12V 5W
12V 5W
W5W–
–
D
D
B
–
A
–
–
C
E
B
B
–
C
C
A–
–
55W
55W
24W
–
5W
–
–
5W
55W
16W
16W
–
5W
5W
5W
(*) Lampada a scarica di gas Xenon
Lampade Tipo Potenza Rif. figura
Posizione anteriore/Luci diurne
Posizione posteriore
Anabbaglianti
Abbaglianti
Indicatore di direzione anteriore
Indicatore di direzione posteriore
Indicatore di direzione laterale
Stop
3° Stop
Ta r g a
Fendinebbia
Retronebbia
Retromarcia
Plafoniera anteriore (LED bianchi)
Plafoniera posteriore
Plafoniera bagagliaio/
cassetto portaoggetti
Plafoniera luci pozzanghera

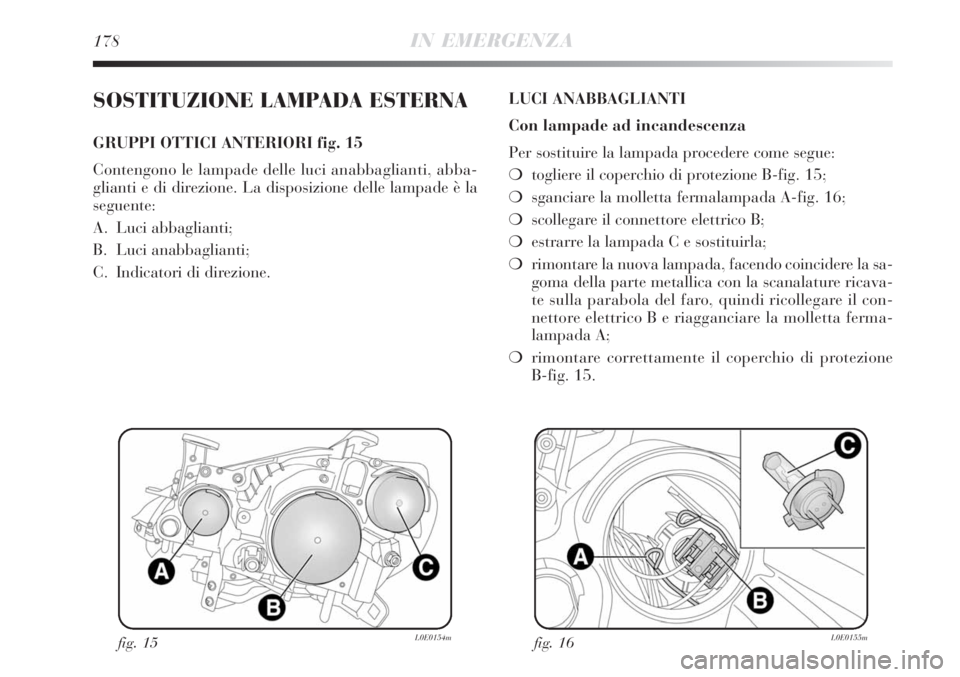

178IN EMERGENZA
SOSTITUZIONE LAMPADA ESTERNA
GRUPPI OTTICI ANTERIORI fig. 15
Contengono le lampade delle luci anabbaglianti, abba-
glianti e di direzione. La disposizione delle lampade è la
seguente:
A. Luci abbaglianti;
B. Luci anabbaglianti;
C. Indicatori di direzione.LUCI ANABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada procedere come segue:
togliere il coperchio di protezione B-fig. 15;
sganciare la molletta fermalampada A-fig. 16;
scollegare il connettore elettrico B;
estrarre la lampada C e sostituirla;
rimontare la nuova lampada, facendo coincidere la sa-
goma della parte metallica con la scanalature ricava-
te sulla parabola del faro, quindi ricollegare il con-
nettore elettrico B e riagganciare la molletta ferma-
lampada A;
rimontare correttamente il coperchio di protezione
B-fig. 15.
fig. 15L0E0154mfig. 16L0E0155m

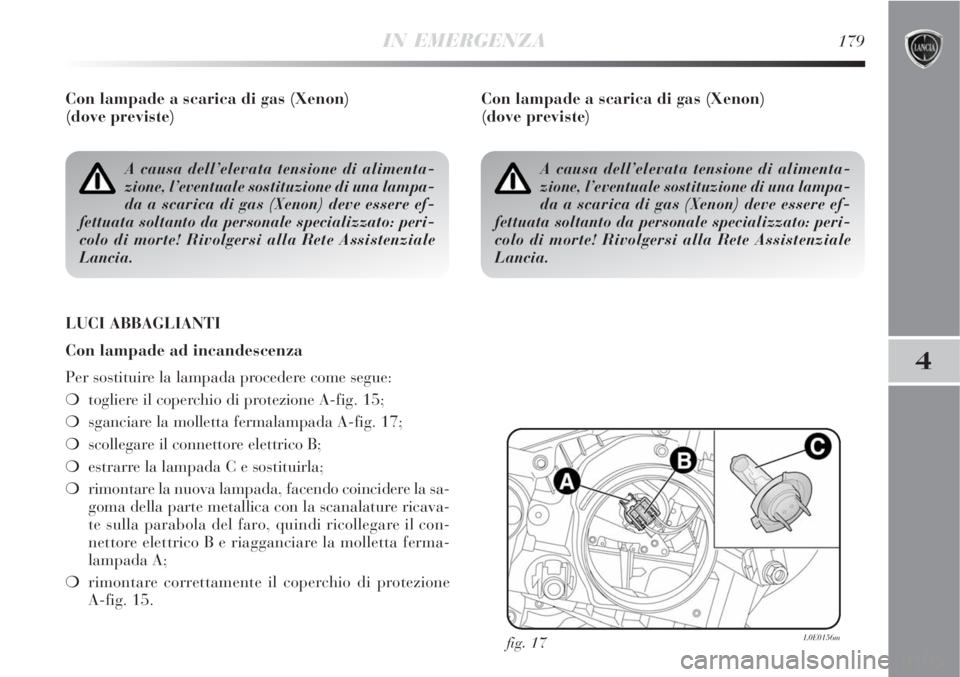

IN EMERGENZA179
4
Con lampade a scarica di gas (Xenon)
(dove previste)
LUCI ABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada procedere come segue:
togliere il coperchio di protezione A-fig. 15;
sganciare la molletta fermalampada A-fig. 17;
scollegare il connettore elettrico B;
estrarre la lampada C e sostituirla;
rimontare la nuova lampada, facendo coincidere la sa-
goma della parte metallica con la scanalature ricava-
te sulla parabola del faro, quindi ricollegare il con-
nettore elettrico B e riagganciare la molletta ferma-
lampada A;
rimontare correttamente il coperchio di protezione
A-fig. 15.
fig. 17L0E0156m
A causa dell’elevata tensione di alimenta-
zione, l’eventuale sostituzione di una lampa-
da a scarica di gas (Xenon) deve essere ef-
fettuata soltanto da personale specializzato: peri-
colo di morte! Rivolgersi alla Rete Assistenziale
Lancia.
Con lampade a scarica di gas (Xenon)
(dove previste)
A causa dell’elevata tensione di alimenta-
zione, l’eventuale sostituzione di una lampa-
da a scarica di gas (Xenon) deve essere ef-
fettuata soltanto da personale specializzato: peri-
colo di morte! Rivolgersi alla Rete Assistenziale
Lancia.

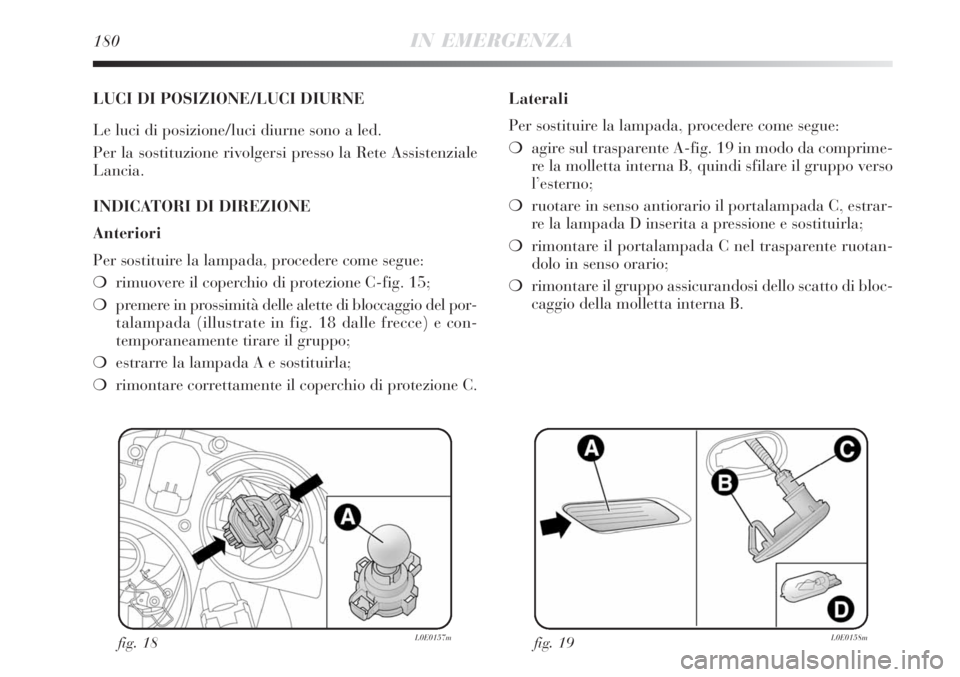

180IN EMERGENZA
LUCI DI POSIZIONE/LUCI DIURNE
Le luci di posizione/luci diurne sono a led.
Per la sostituzione rivolgersi presso la Rete Assistenziale
Lancia.
INDICATORI DI DIREZIONE
Anteriori
Per sostituire la lampada, procedere come segue:
rimuovere il coperchio di protezione C-fig. 15;
premere in prossimità delle alette di bloccaggio del por-
talampada (illustrate in fig. 18 dalle frecce) e con-
temporaneamente tirare il gruppo;
estrarre la lampada A e sostituirla;
rimontare correttamente il coperchio di protezione C.Laterali
Per sostituire la lampada, procedere come segue:
agire sul trasparente A-fig. 19 in modo da comprime-
re la molletta interna B, quindi sfilare il gruppo verso
l’esterno;
ruotare in senso antiorario il portalampada C, estrar-
re la lampada D inserita a pressione e sostituirla;
rimontare il portalampada C nel trasparente ruotan-
dolo in senso orario;
rimontare il gruppo assicurandosi dello scatto di bloc-
caggio della molletta interna B.
fig. 18L0E0157mfig. 19L0E0158m

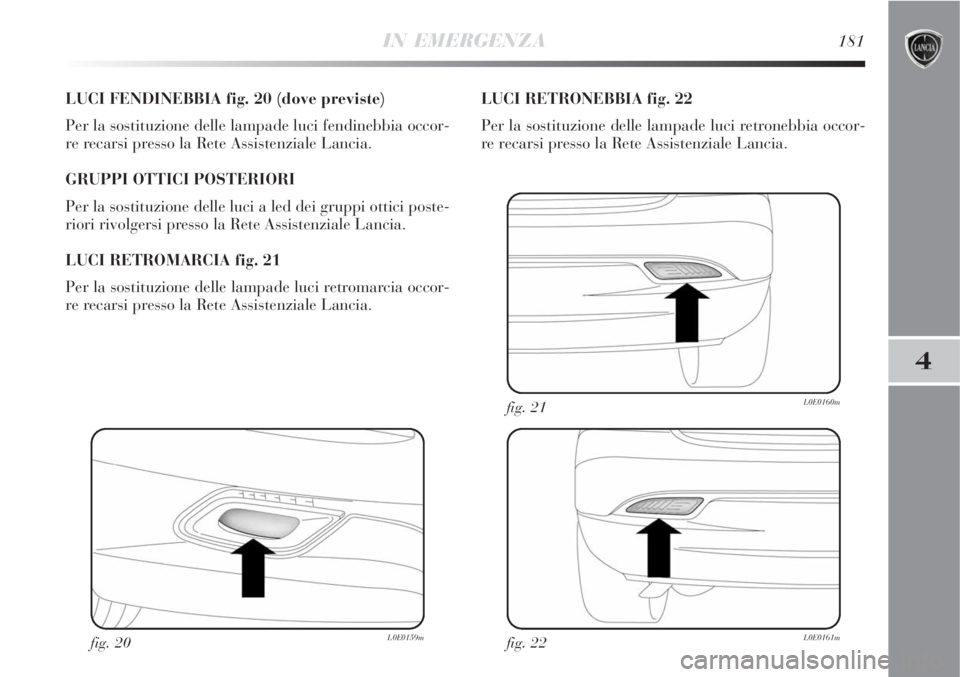

IN EMERGENZA181
4
LUCI FENDINEBBIA fig. 20 (dove previste)
Per la sostituzione delle lampade luci fendinebbia occor-
re recarsi presso la Rete Assistenziale Lancia.
GRUPPI OTTICI POSTERIORI
Per la sostituzione delle luci a led dei gruppi ottici poste-
riori rivolgersi presso la Rete Assistenziale Lancia.
LUCI RETROMARCIA fig. 21
Per la sostituzione delle lampade luci retromarcia occor-
re recarsi presso la Rete Assistenziale Lancia.LUCI RETRONEBBIA fig. 22
Per la sostituzione delle lampade luci retronebbia occor-
re recarsi presso la Rete Assistenziale Lancia.
fig. 20L0E0159mfig. 22L0E0161m
fig. 21L0E0160m

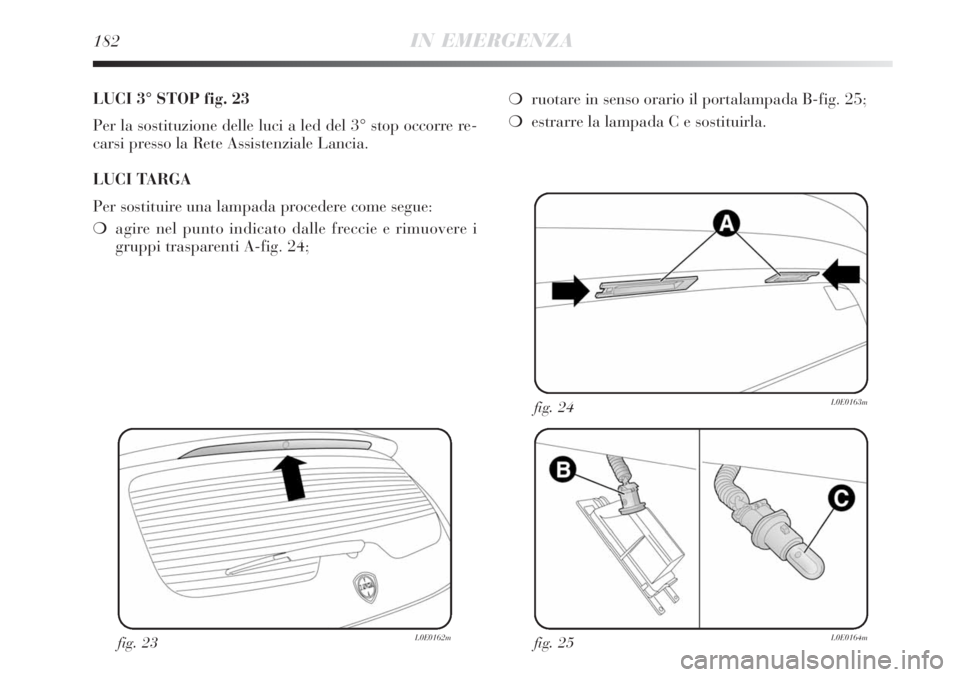

182IN EMERGENZA
LUCI 3° STOP fig. 23
Per la sostituzione delle luci a led del 3° stop occorre re-
carsi presso la Rete Assistenziale Lancia.
LUCI TARGA
Per sostituire una lampada procedere come segue:
agire nel punto indicato dalle freccie e rimuovere i
gruppi trasparenti A-fig. 24;
fig. 23L0E0162mfig. 25L0E0164m
fig. 24L0E0163m
ruotare in senso orario il portalampada B-fig. 25;
estrarre la lampada C e sostituirla.

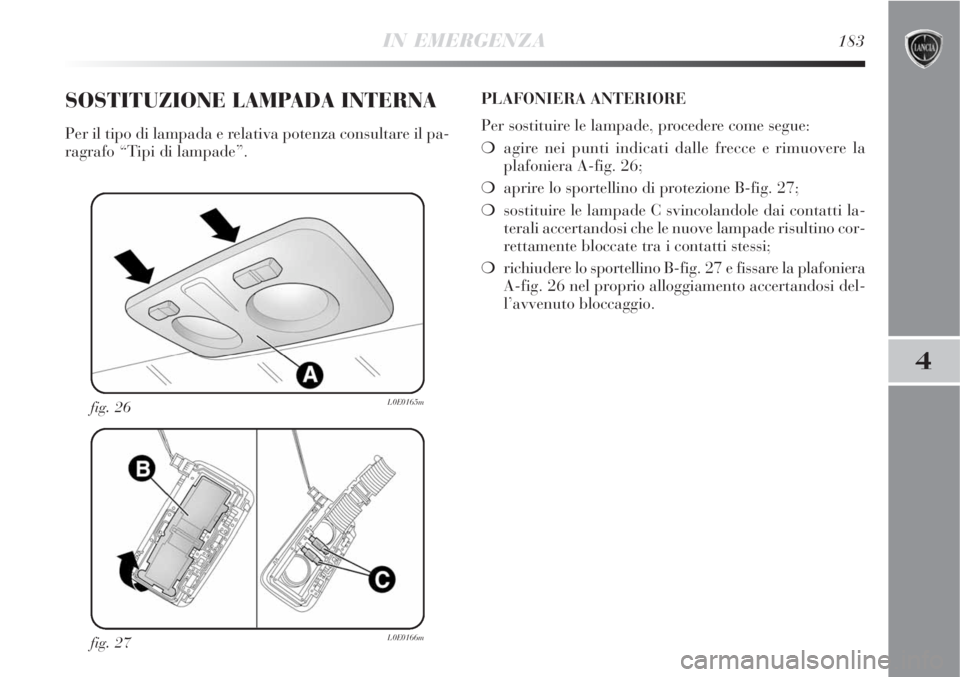

IN EMERGENZA183
4
fig. 27L0E0166m
fig. 26L0E0165m
SOSTITUZIONE LAMPADA INTERNA
Per il tipo di lampada e relativa potenza consultare il pa-
ragrafo “Tipi di lampade”.PLAFONIERA ANTERIORE
Per sostituire le lampade, procedere come segue:
agire nei punti indicati dalle frecce e rimuovere la
plafoniera A-fig. 26;
aprire lo sportellino di protezione B-fig. 27;
sostituire le lampade C svincolandole dai contatti la-
terali accertandosi che le nuove lampade risultino cor-
rettamente bloccate tra i contatti stessi;
richiudere lo sportellino B-fig. 27 e fissare la plafoniera
A-fig. 26 nel proprio alloggiamento accertandosi del-
l’avvenuto bloccaggio.
