8CONOSCENZA DELLA VETTURA

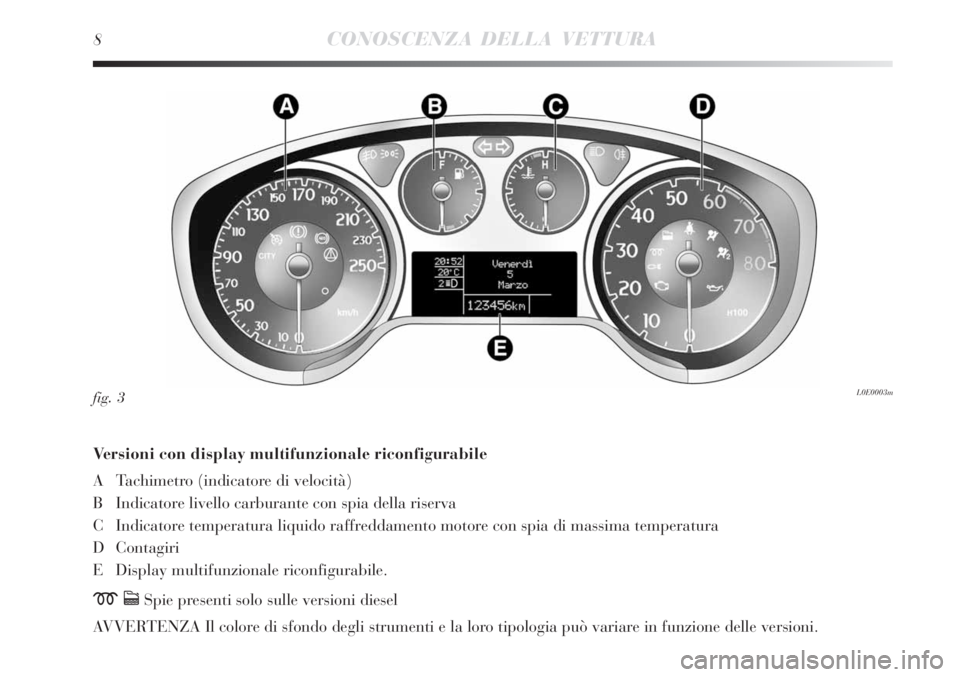

Versioni con display multifunzionale riconfigurabile
A Tachimetro (indicatore di velocità)
B Indicatore livello carburante con spia della riserva
C Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
D Contagiri
E Display multifunzionale riconfigurabile.
mcSpie presenti solo sulle versioni diesel
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
fig. 3L0E0003m

CONOSCENZA DELLA VETTURA9
1

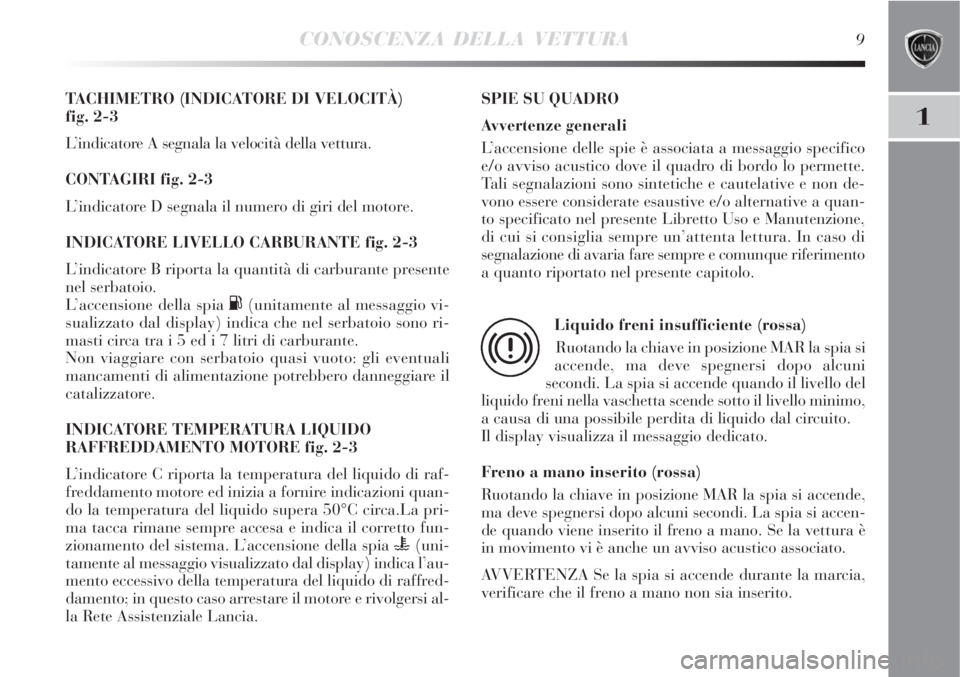

TACHIMETRO (INDICATORE DI VELOCITÀ)
fig. 2-3
L’indicatore A segnala la velocità della vettura.
CONTAGIRI fig. 2-3
L’indicatore D segnala il numero di giri del motore.
INDICATORE LIVELLO CARBURANTE fig. 2-3
L’indicatore B riporta la quantità di carburante presente
nel serbatoio.
L’accensione della spia
K(unitamente al messaggio vi-
sualizzato dal display) indica che nel serbatoio sono ri-
masti circa tra i 5 ed i 7 litri di carburante.
Non viaggiare con serbatoio quasi vuoto: gli eventuali
mancamenti di alimentazione potrebbero danneggiare il
catalizzatore.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE fig. 2-3
L’indicatore C riporta la temperatura del liquido di raf-
freddamento motore ed inizia a fornire indicazioni quan-
do la temperatura del liquido supera 50°C circa.La pri-
ma tacca rimane sempre accesa e indica il corretto fun-
zionamento del sistema. L’accensione della spia
u(uni-
tamente al messaggio visualizzato dal display) indica l’au-
mento eccessivo della temperatura del liquido di raffred-
damento; in questo caso arrestare il motore e rivolgersi al-
la Rete Assistenziale Lancia.SPIE SU QUADRO
Avvertenze generali
L’accensione delle spie è associata a messaggio specifico
e/o avviso acustico dove il quadro di bordo lo permette.
Tali segnalazioni sono sintetiche e cautelative e non de-
vono essere considerate esaustive e/o alternative a quan-
to specificato nel presente Libretto Uso e Manutenzione,
di cui si consiglia sempre un’attenta lettura. In caso di
segnalazione di avaria fare sempre e comunque riferimento
a quanto riportato nel presente capitolo.
Liquido freni insufficiente (rossa)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi. La spia si accende quando il livello del
liquido freni nella vaschetta scende sotto il livello minimo,
a causa di una possibile perdita di liquido dal circuito.
Il display visualizza il messaggio dedicato.
Freno a mano inserito (rossa)
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. La spia si accen-
de quando viene inserito il freno a mano. Se la vettura è
in movimento vi è anche un avviso acustico associato.
AVVERTENZA Se la spia si accende durante la marcia,
verificare che il freno a mano non sia inserito.
x

10CONOSCENZA DELLA VETTURA
Se la spia xsi accende durante la marcia
(unitamente al messaggio visualizzato dal di-
splay) fermarsi immediatamente e rivolger-
si alla Rete Assistenziale Lancia.
Usura pastiglie freno (giallo ambra)
La spia (o il simbolo sul display) si accende
quando le pastiglie dei freni anteriori risulta-
no usurate; in tal caso provvedere alla sostitu-
zione appena possibile. Il display visualizza il messaggio
dedicato.
d
Avaria air bag (rossa)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni se-
condi. L’accensione della spia in modo perma-
nente indica una anomalia all’impianto air bag.
Il display visualizza il messaggio dedicato.
¬
Se la spia ¬non si accende ruotando la chia-
ve in posizione MAR oppure rimane accesa
durante la marcia (unitamente al messaggio
visualizzato dal display) è possibile che sia pre-
sente un’anomalia nei sistemi di ritenuta;in tal ca-
so gli air bag o i pretensionatori potrebbero non at-
tivarsi in caso di incidente o, in un più limitato nu-
mero di casi, attivarsi erroneamente. Prima di pro-
seguire, contattare la Rete Assistenziale Lancia per
l’immediato controllo del sistema.

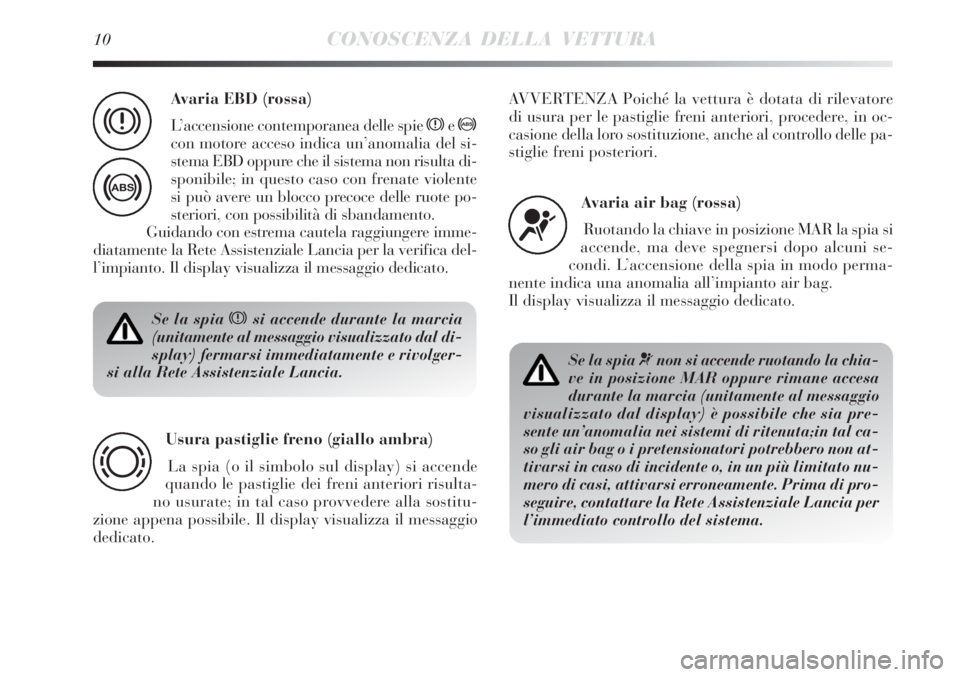

Avaria EBD (rossa)
L’accensione contemporanea delle spiexe>
con motore acceso indica un’anomalia del si-
stema EBD oppure che il sistema non risulta di-
sponibile; in questo caso con frenate violente
si può avere un blocco precoce delle ruote po-
steriori, con possibilità di sbandamento.
Guidando con estrema cautela raggiungere imme-
diatamente la Rete Assistenziale Lancia per la verifica del-
l’impianto. Il display visualizza il messaggio dedicato.
x
>
AVVERTENZA Poiché la vettura è dotata di rilevatore
di usura per le pastiglie freni anteriori, procedere, in oc-
casione della loro sostituzione, anche al controllo delle pa-
stiglie freni posteriori.

CONOSCENZA DELLA VETTURA11
1L’avaria della spia ¬viene segnalata dal
lampeggio, oltre i normali 4 secondi, della
spia
“, che segnala air bag frontale passeg-
gero disinserito. In aggiunta il sistema air bag prov-
vede alla disattivazione automatica degli air bag
lato passeggero (frontale e laterale). In tal caso la
spia
¬potrebbe non segnalare eventuali anomalie
dei sistemi di ritenuta. Prima di proseguire contat-
tare la Rete Assistenziale Lancia per l’immediato
controllo del sistema.

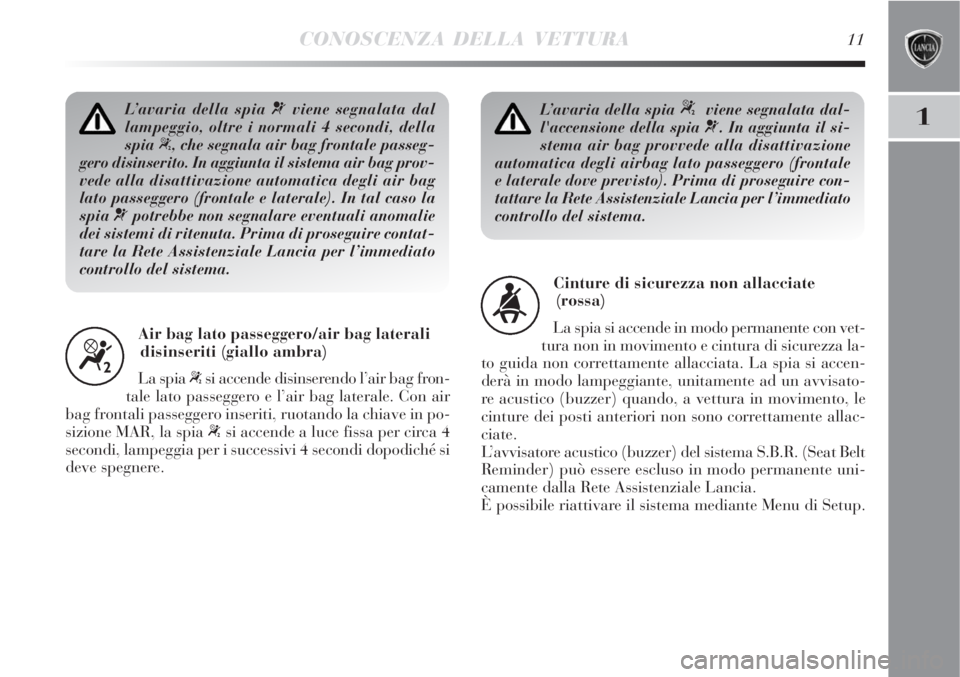

Air bag lato passeggero/air bag laterali
disinseriti (giallo ambra)
La spia
“si accende disinserendo l’air bag fron-
tale lato passeggero e l’air bag laterale. Con air
bag frontali passeggero inseriti, ruotando la chiave in po-
sizione MAR, la spia
“si accende a luce fissa per circa 4
secondi, lampeggia per i successivi 4 secondi dopodiché si
deve spegnere.
“
L’avaria della spia “viene segnalata dal-
l'accensione della spia
¬. In aggiunta il si-
stema air bag provvede alla disattivazione
automatica degli airbag lato passeggero (frontale
e laterale dove previsto). Prima di proseguire con-
tattare la Rete Assistenziale Lancia per l’immediato
controllo del sistema.
Cinture di sicurezza non allacciate
(rossa)
La spia si accende in modo permanente con vet-
tura non in movimento e cintura di sicurezza la-
to guida non correttamente allacciata. La spia si accen-
derà in modo lampeggiante, unitamente ad un avvisato-
re acustico (buzzer) quando, a vettura in movimento, le
cinture dei posti anteriori non sono correttamente allac-
ciate.
L’avvisatore acustico (buzzer) del sistema S.B.R. (Seat Belt
Reminder) può essere escluso in modo permanente uni-
camente dalla Rete Assistenziale Lancia.
È possibile riattivare il sistema mediante Menu di Setup.
<

12CONOSCENZA DELLA VETTURA

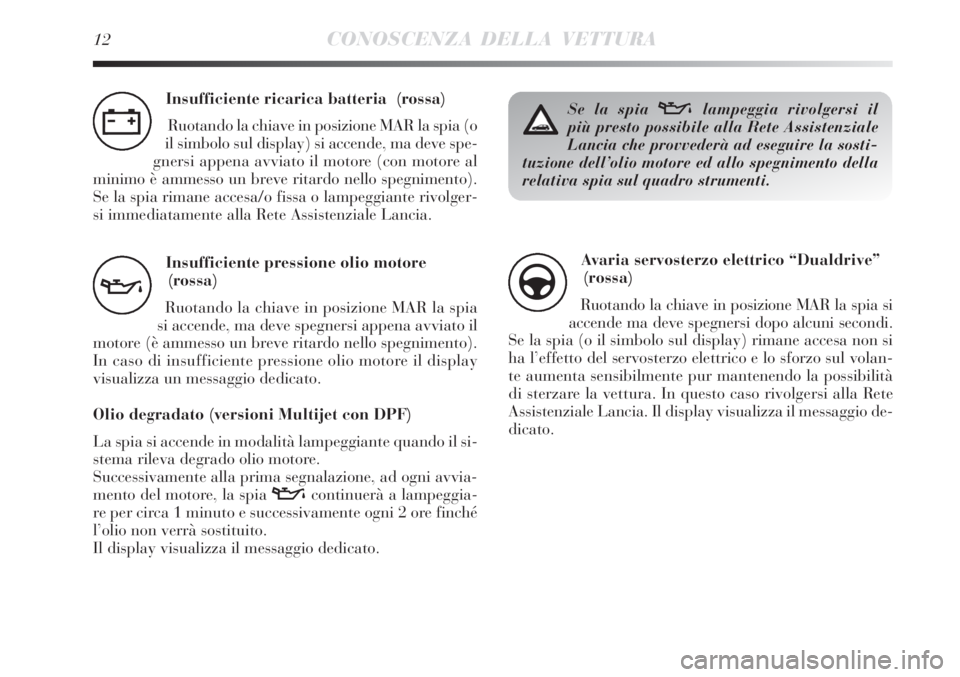

Insufficiente ricarica batteria (rossa)
Ruotando la chiave in posizione MAR la spia (o
il simbolo sul display) si accende, ma deve spe-
gnersi appena avviato il motore (con motore al
minimo è ammesso un breve ritardo nello spegnimento).
Se la spia rimane accesa/o fissa o lampeggiante rivolger-
si immediatamente alla Rete Assistenziale Lancia.
w
Insufficiente pressione olio motore
(rossa)
Ruotando la chiave in posizione MAR la spia
si accende, ma deve spegnersi appena avviato il
motore (è ammesso un breve ritardo nello spegnimento).
In caso di insufficiente pressione olio motore il display
visualizza un messaggio dedicato.
Olio degradato (versioni Multijet con DPF)
La spia si accende in modalità lampeggiante quando il si-
stema rileva degrado olio motore.
Successivamente alla prima segnalazione, ad ogni avvia-
mento del motore, la spia
vcontinuerà a lampeggia-
re per circa 1 minuto e successivamente ogni 2 ore finché
l’olio non verrà sostituito.
Il display visualizza il messaggio dedicato.
v
Se la spia vlampeggia rivolgersi il
più presto possibile alla Rete Assistenziale
Lancia che provvederà ad eseguire la sosti-
tuzione dell’olio motore ed allo spegnimento della
relativa spia sul quadro strumenti.
Avaria servosterzo elettrico “Dualdrive”
(rossa)
Ruotando la chiave in posizione MAR la spia si
accende ma deve spegnersi dopo alcuni secondi.
Se la spia (o il simbolo sul display) rimane accesa non si
ha l’effetto del servosterzo elettrico e lo sforzo sul volan-
te aumenta sensibilmente pur mantenendo la possibilità
di sterzare la vettura. In questo caso rivolgersi alla Rete
Assistenziale Lancia. Il display visualizza il messaggio de-
dicato.
g

CONOSCENZA DELLA VETTURA13
1

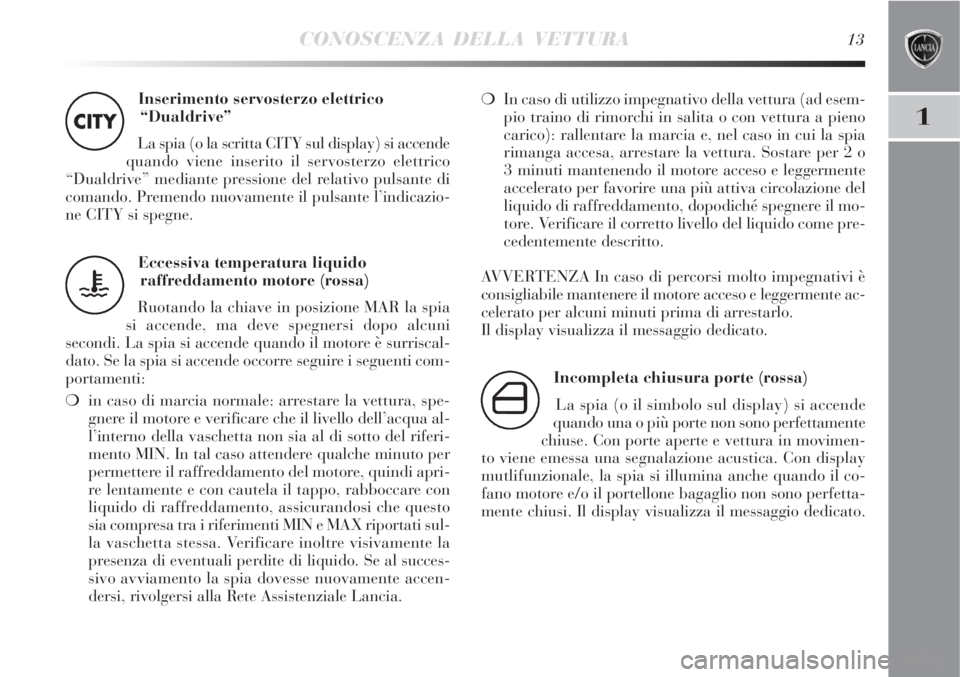

Inserimento servosterzo elettrico
“Dualdrive”
La spia (o la scritta CITY sul display) si accende
quando viene inserito il servosterzo elettrico
“Dualdrive” mediante pressione del relativo pulsante di
comando. Premendo nuovamente il pulsante l’indicazio-
ne CITY si spegne.
CITY
Eccessiva temperatura liquido
raffreddamento motore (rossa)
Ruotando la chiave in posizione MAR la spia
si accende, ma deve spegnersi dopo alcuni
secondi. La spia si accende quando il motore è surriscal-
dato. Se la spia si accende occorre seguire i seguenti com-
portamenti:
in caso di marcia normale: arrestare la vettura, spe-
gnere il motore e verificare che il livello dell’acqua al-
l’interno della vaschetta non sia al di sotto del riferi-
mento MIN. In tal caso attendere qualche minuto per
permettere il raffreddamento del motore, quindi apri-
re lentamente e con cautela il tappo, rabboccare con
liquido di raffreddamento, assicurandosi che questo
sia compresa tra i riferimenti MIN e MAX riportati sul-
la vaschetta stessa. Verificare inoltre visivamente la
presenza di eventuali perdite di liquido. Se al succes-
sivo avviamento la spia dovesse nuovamente accen-
dersi, rivolgersi alla Rete Assistenziale Lancia.
u
In caso di utilizzo impegnativo della vettura (ad esem-
pio traino di rimorchi in salita o con vettura a pieno
carico): rallentare la marcia e, nel caso in cui la spia
rimanga accesa, arrestare la vettura. Sostare per 2 o
3 minuti mantenendo il motore acceso e leggermente
accelerato per favorire una più attiva circolazione del
liquido di raffreddamento, dopodiché spegnere il mo-
tore. Verificare il corretto livello del liquido come pre-
cedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è
consigliabile mantenere il motore acceso e leggermente ac-
celerato per alcuni minuti prima di arrestarlo.
Il display visualizza il messaggio dedicato.
Incompleta chiusura porte (rossa)
La spia (o il simbolo sul display) si accende
quando una o più porte non sono perfettamente
chiuse. Con porte aperte e vettura in movimen-
to viene emessa una segnalazione acustica. Con display
mutlifunzionale, la spia si illumina anche quando il co-
fano motore e/o il portellone bagaglio non sono perfetta-
mente chiusi. Il display visualizza il messaggio dedicato.
´

14CONOSCENZA DELLA VETTURA

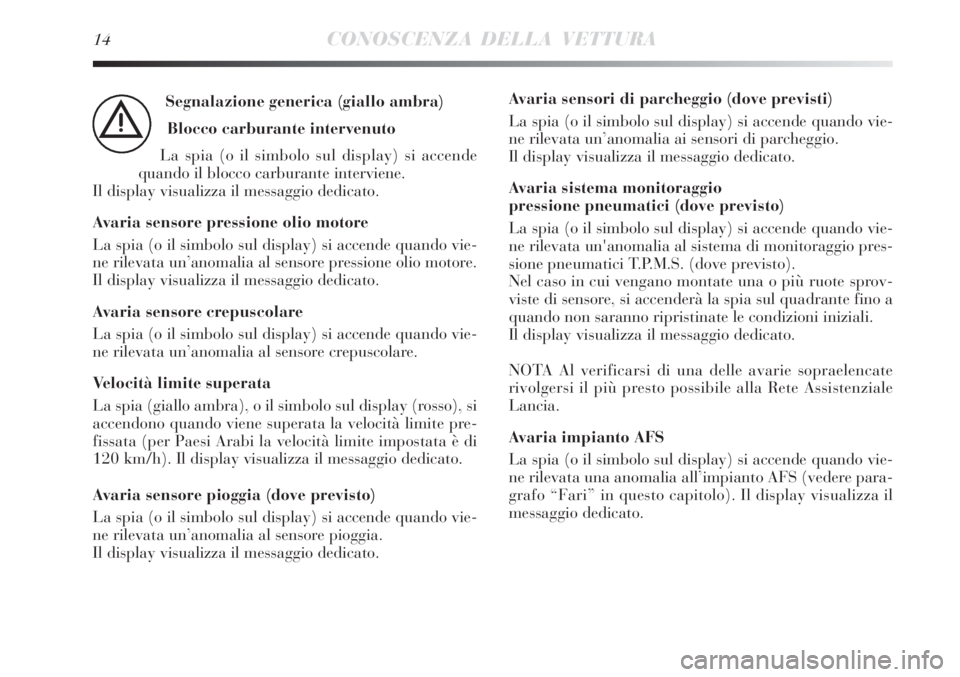

Segnalazione generica (giallo ambra)
Blocco carburante intervenuto
La spia (o il simbolo sul display) si accende
quando il blocco carburante interviene.
Il display visualizza il messaggio dedicato.
Avaria sensore pressione olio motore
La spia (o il simbolo sul display) si accende quando vie-
ne rilevata un’anomalia al sensore pressione olio motore.
Il display visualizza il messaggio dedicato.
Avaria sensore crepuscolare
La spia (o il simbolo sul display) si accende quando vie-
ne rilevata un’anomalia al sensore crepuscolare.
Velocità limite superata
La spia (giallo ambra), o il simbolo sul display (rosso), si
accendono quando viene superata la velocità limite pre-
fissata (per Paesi Arabi la velocità limite impostata è di
120 km/h). Il display visualizza il messaggio dedicato.
Avaria sensore pioggia (dove previsto)
La spia (o il simbolo sul display) si accende quando vie-
ne rilevata un’anomalia al sensore pioggia.
Il display visualizza il messaggio dedicato.
è
Avaria sensori di parcheggio (dove previsti)
La spia (o il simbolo sul display) si accende quando vie-
ne rilevata un’anomalia ai sensori di parcheggio.
Il display visualizza il messaggio dedicato.
Avaria sistema monitoraggio
pressione pneumatici (dove previsto)
La spia (o il simbolo sul display) si accende quando vie-
ne rilevata un'anomalia al sistema di monitoraggio pres-
sione pneumatici T.P.M.S. (dove previsto).
Nel caso in cui vengano montate una o più ruote sprov-
viste di sensore, si accenderà la spia sul quadrante fino a
quando non saranno ripristinate le condizioni iniziali.
Il display visualizza il messaggio dedicato.
NOTA Al verificarsi di una delle avarie sopraelencate
rivolgersi il più presto possibile alla Rete Assistenziale
Lancia.
Avaria impianto AFS
La spia (o il simbolo sul display) si accende quando vie-
ne rilevata una anomalia all’impianto AFS (vedere para-
grafo “Fari” in questo capitolo). Il display visualizza il
messaggio dedicato.

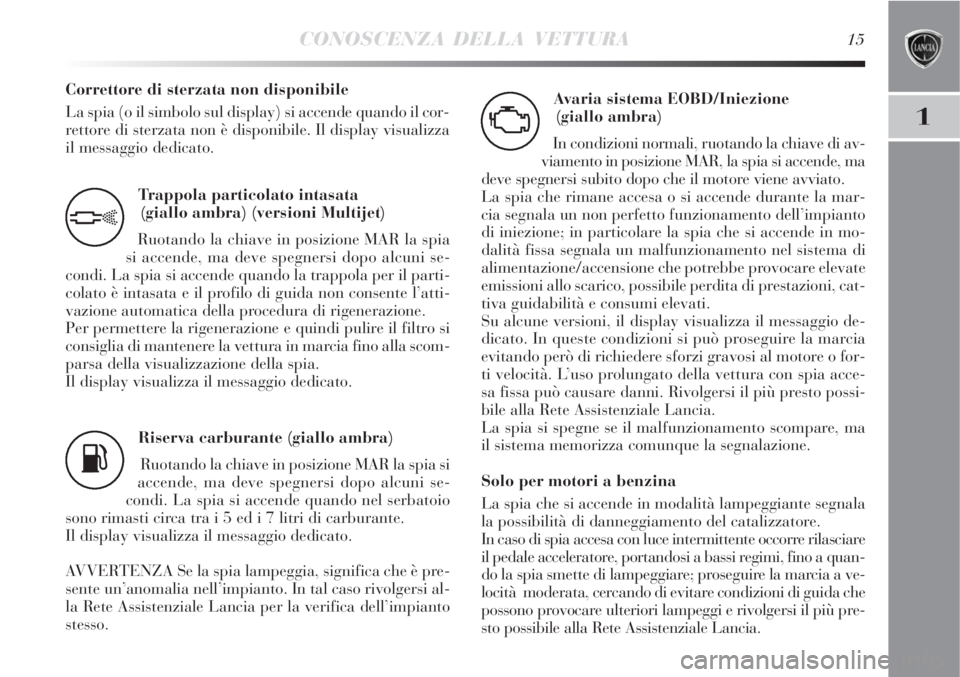

CONOSCENZA DELLA VETTURA15
1
Trappola particolato intasata
(giallo ambra) (versioni Multijet)
Ruotando la chiave in posizione MAR la spia
si accende, ma deve spegnersi dopo alcuni se-
condi. La spia si accende quando la trappola per il parti-
colato è intasata e il profilo di guida non consente l’atti-
vazione automatica della procedura di rigenerazione.
Per permettere la rigenerazione e quindi pulire il filtro si
consiglia di mantenere la vettura in marcia fino alla scom-
parsa della visualizzazione della spia.
Il display visualizza il messaggio dedicato.
h
Riserva carburante (giallo ambra)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni se-
condi. La spia si accende quando nel serbatoio
sono rimasti circa tra i 5 ed i 7 litri di carburante.
Il display visualizza il messaggio dedicato.
AVVERTENZA Se la spia lampeggia, significa che è pre-
sente un’anomalia nell’impianto. In tal caso rivolgersi al-
la Rete Assistenziale Lancia per la verifica dell’impianto
stesso.
K
Avaria sistema EOBD/Iniezione
(giallo ambra)
In condizioni normali, ruotando la chiave di av-
viamento in posizione MAR, la spia si accende, ma
deve spegnersi subito dopo che il motore viene avviato.
La spia che rimane accesa o si accende durante la mar-
cia segnala un non perfetto funzionamento dell’impianto
di iniezione; in particolare la spia che si accende in mo-
dalità fissa segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare elevate
emissioni allo scarico, possibile perdita di prestazioni, cat-
tiva guidabilità e consumi elevati.
Su alcune versioni, il display visualizza il messaggio de-
dicato. In queste condizioni si può proseguire la marcia
evitando però di richiedere sforzi gravosi al motore o for-
ti velocità. L’uso prolungato della vettura con spia acce-
sa fissa può causare danni. Rivolgersi il più presto possi-
bile alla Rete Assistenziale Lancia.
La spia si spegne se il malfunzionamento scompare, ma
il sistema memorizza comunque la segnalazione.
Solo per motori a benzina
La spia che si accende in modalità lampeggiante segnala
la possibilità di danneggiamento del catalizzatore.
In caso di spia accesa con luce intermittente occorre rilasciare
il pedale acceleratore, portandosi a bassi regimi, fino a quan-
do la spia smette di lampeggiare; proseguire la marcia a ve-
locità moderata, cercando di evitare condizioni di guida che
possono provocare ulteriori lampeggi e rivolgersi il più pre-
sto possibile alla Rete Assistenziale Lancia.
U
Correttore di sterzata non disponibile
La spia (o il simbolo sul display) si accende quando il cor-
rettore di sterzata non è disponibile. Il display visualizza
il messaggio dedicato.
