2008 Hyundai Coupe Betriebsanleitung (in German)

6SELBSTHILFE
20
G140A01A-AST
Sauberhalten des Kondensators
Der Klimaanlagenkondensator (und Motorkühler) muß in regelmäßigen Abständen auf Schmutz, tote Insekten, Blätter usw. überprüftwerden. Solche Verunreinigungen können die max. Kühlwirkung beeinträchtigen. Die Schmutzan
-
sammlungen abbürsten oder vorsichtig abspritzen, um Biegungen der Kühllamellen zu vermeiden. PFLEGE DER KLIMAANLAGE
G140C01A-AST
Schmierung
Zur Schmierung des Kompressors und
der Dichtung im System muß die Klimaanlage jede Woche min. 10 Min betrieben werden. Dies ist besondersbei kaltem Wetter wichtig, wenn die Klimaanlage eigentlich nicht eingesetzt wird.
!
G140B01A-AST
Überprüfen des Kältemittels
1. Den Motor anlassen und im
Leerlauf einige Minuten lang bei Stellung der Klimaanlage auf einer kälteren Einstellungen laufenlassen.
2. Wenn die aus den eingebauten
Lüftungsschlitzen kommende Luft nicht kalt ist, die Klimaanlage von einem Hyundai-Vertragshändlerüberprüfen lassen.
VORSICHT:
Wird die Klimaanlage über längere
Zeiträume bei zu niedrigemKühlmittelstand betrieben, kann es zu Beschädigungen des Kompressors kommen.

6
SELBSTHILFE

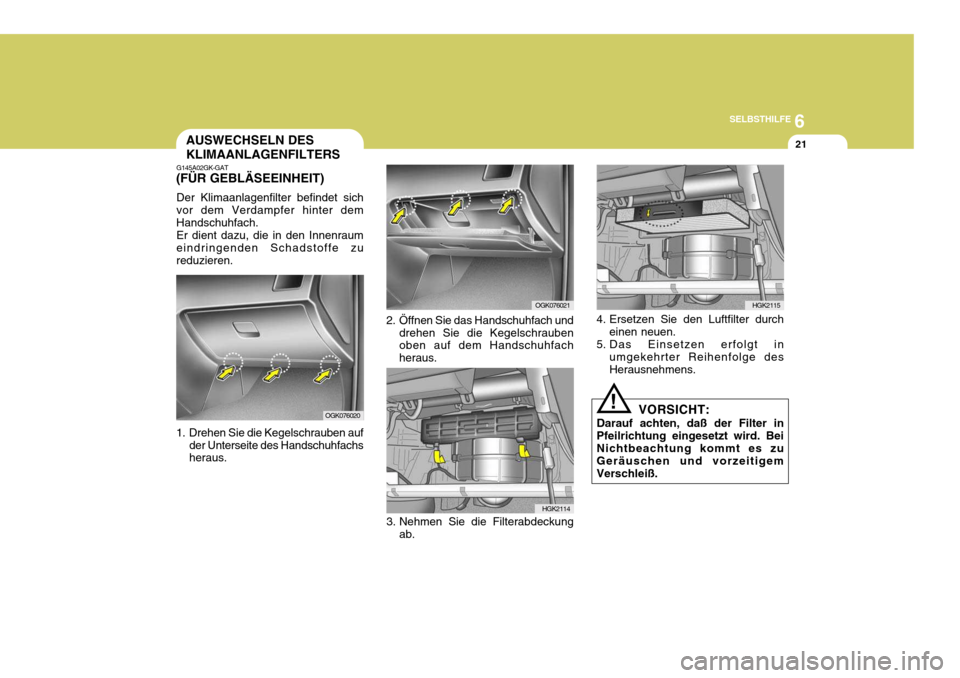

21AUSWECHSELN DES KLIMAANLAGENFILTERS
G145A02GK-GAT
(FÜR GEBLÄSEEINHEIT)
Der Klimaanlagenfilter befindet sich vor dem Verdampfer hinter dem Handschuhfach. Er dient dazu, die in den Innenraum eindringenden Schadstoffe zu reduzieren.
1. Drehen Sie die Kegelschrauben auf der Unterseite des Handschuhfachs heraus. OGK076020
2. Öffnen Sie das Handschuhfach und
drehen Sie die Kegelschrauben oben auf dem Handschuhfach heraus.
OGK076021
HGK2114
3. Nehmen Sie die Filterabdeckung ab.
!
4. Ersetzen Sie den Luftfilter durch
einen neuen.
5. Das Einsetzen erfolgt in umgekehrter Reihenfolge des Herausnehmens.
VORSICHT:
Darauf achten, daß der Filter in
Pfeilrichtung eingesetzt wird. BeiNichtbeachtung kommt es zu Geräuschen und vorzeitigem Verschleiß.
HGK2115

6SELBSTHILFE
22
G200A01E
!

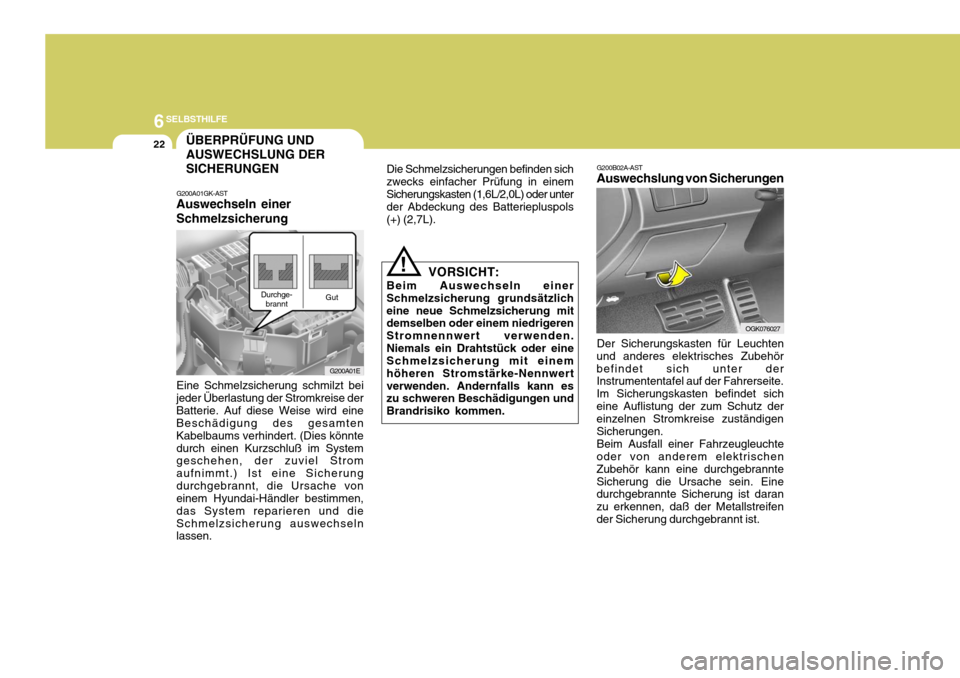

ÜBERPRÜFUNG UND AUSWECHSLUNG DERSICHERUNGEN
G200A01GK-AST
Auswechseln einer Schmelzsicherung
Eine Schmelzsicherung schmilzt bei
jeder Überlastung der Stromkreise der Batterie. Auf diese Weise wird eine Beschädigung des gesamten Kabelbaums verhindert. (Dies könntedurch einen Kurzschluß im System geschehen, der zuviel Strom aufnimmt.) Ist eine Sicherungdurchgebrannt, die Ursache von einem Hyundai-Händler bestimmen, das System reparieren und dieSchmelzsicherung auswechseln lassen. VORSICHT:
Beim Auswechseln einer Schmelzsicherung grundsätzlicheine neue Schmelzsicherung mit demselben oder einem niedrigeren Stromnennwert verwenden.Niemals ein Drahtstück oder eine Schmelzsicherung mit einem höheren Stromstärke-Nennwertverwenden. Andernfalls kann es zu schweren Beschädigungen und Brandrisiko kommen.
Durchge-
brannt Die Schmelzsicherungen befinden sichzwecks einfacher Prüfung in einemSicherungskasten (1,6L/2,0L) oder unter der Abdeckung des Batteriepluspols (+) (2,7L).
G200B02A-AST
Auswechslung von Sicherungen
Der Sicherungskasten für Leuchten
und anderes elektrisches Zubehör befindet sich unter der Instrumententafel auf der Fahrerseite. Im Sicherungskasten befindet sicheine Auflistung der zum Schutz der einzelnen Stromkreise zuständigen Sicherungen.
Beim Ausfall einer Fahrzeugleuchte
oder von anderem elektrischenZubehör kann eine durchgebrannteSicherung die Ursache sein. Eine durchgebrannte Sicherung ist daran zu erkennen, daß der Metallstreifender Sicherung durchgebrannt ist.
Gut
OGK076027

6
SELBSTHILFE
23
HXDFL1026-1

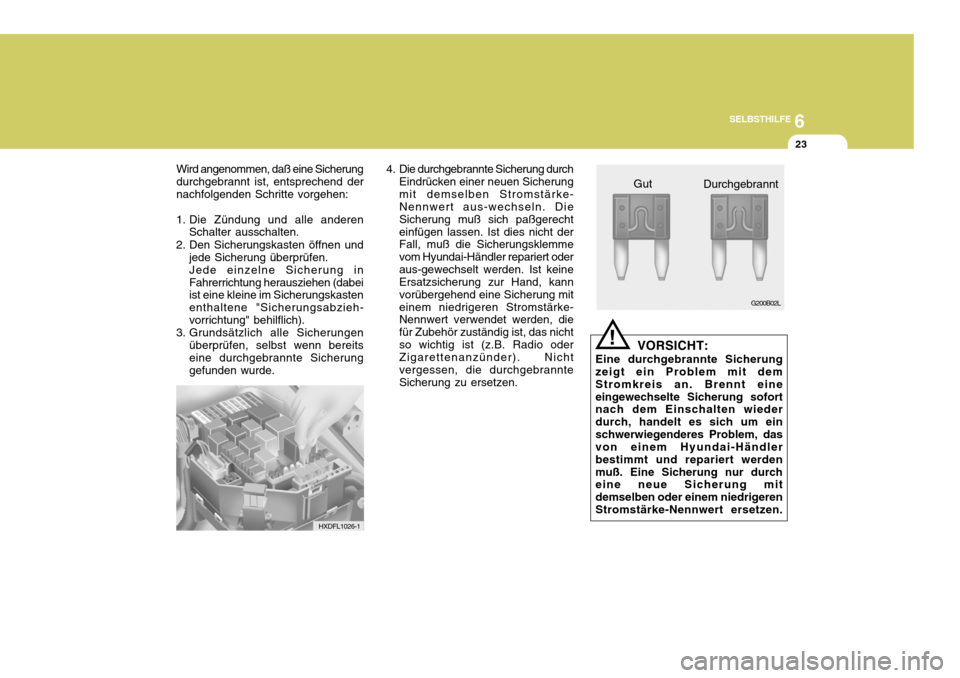

Wird angenommen, daß eine Sicherung durchgebrannt ist, entsprechend dernachfolgenden Schritte vorgehen:
1. Die Zündung und alle anderen Schalter ausschalten.
2. Den Sicherungskasten öffnen und jede Sicherung überprüfen.Jede einzelne Sicherung inFahrerrichtung herausziehen (dabei ist eine kleine im Sicherungskasten enthaltene "Sicherungsabzieh-vorrichtung" behilflich).
3. Grundsätzlich alle Sicherungen
überprüfen, selbst wenn bereitseine durchgebrannte Sicherung gefunden wurde.
!
4. Die durchgebrannte Sicherung durch
Eindrücken einer neuen Sicherung mit demselben Stromstärke- Nennwert aus-wechseln. Die Sicherung muß sich paßgerechteinfügen lassen. Ist dies nicht der Fall, muß die Sicherungsklemme vom Hyundai-Händler repariert oderaus-gewechselt werden. Ist keine Ersatzsicherung zur Hand, kann vorübergehend eine Sicherung miteinem niedrigeren Stromstärke- Nennwert verwendet werden, die für Zubehör zuständig ist, das nichtso wichtig ist (z.B. Radio oder Zigarettenanzünder). Nicht vergessen, die durchgebrannteSicherung zu ersetzen. VORSICHT:
Eine durchgebrannte Sicherung zeigt ein Problem mit dem Stromkreis an. Brennt eineeingewechselte Sicherung sofort nach dem Einschalten wieder durch, handelt es sich um einschwerwiegenderes Problem, das von einem Hyundai-Händler bestimmt und repariert werdenmuß. Eine Sicherung nur durch eine neue Sicherung mit demselben oder einem niedrigerenStromstärke-Nennwert ersetzen. Gut
G200B02L
Durchgebrannt

6SELBSTHILFE
24
Eine Sicherung mit einem höheren Stromstärke-Nennwert kann zu Beschädigung und Brandrisiko führen. HINWEIS: Siehe Seite 6-38 für die Beschreibung der Sicherungstafel.
!

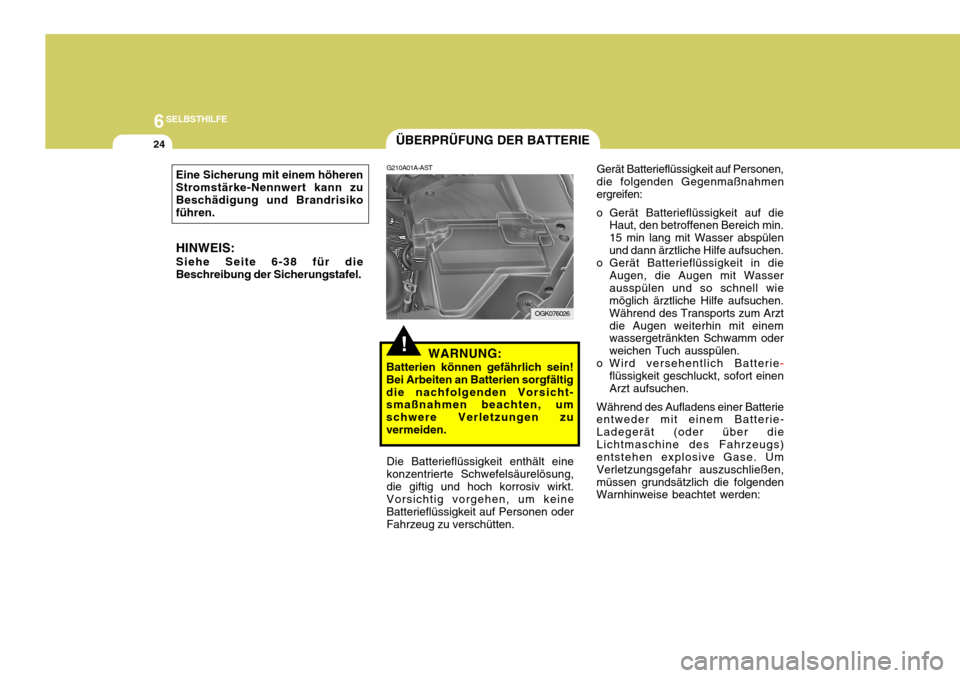

ÜBERPRÜFUNG DER BATTERIE
G210A01A-AST
WARNUNG:
Batterien können gefährlich sein! Bei Arbeiten an Batterien sorgfältigdie nachfolgenden Vorsicht- smaßnahmen beachten, um schwere Verletzungen zuvermeiden.
Die Batterieflüssigkeit enthält einekonzentrierte Schwefelsäurelösung,die giftig und hoch korrosiv wirkt. Vorsichtig vorgehen, um keine Batterieflüssigkeit auf Personen oderFahrzeug zu verschütten. Gerät Batterieflüssigkeit auf Personen,die folgenden Gegenmaßnahmenergreifen:
o Gerät Batterieflüssigkeit auf die Haut, den betroffenen Bereich min.15 min lang mit Wasser abspülenund dann ärztliche Hilfe aufsuchen.
o Gerät Batterieflüssigkeit in die
Augen, die Augen mit Wasserausspülen und so schnell wie möglich ärztliche Hilfe aufsuchen. Während des Transports zum Arztdie Augen weiterhin mit einem wassergetränkten Schwamm oder weichen Tuch ausspülen.
o Wird versehentlich Batterie
-
flüssigkeit geschluckt, sofort einen Arzt aufsuchen.
Während des Aufladens einer Batterie entweder mit einem Batterie- Ladegerät (oder über dieLichtmaschine des Fahrzeugs) entstehen explosive Gase. Um Verletzungsgefahr auszuschließen,müssen grundsätzlich die folgenden Warnhinweise beachtet werden:
OGK076026

6
SELBSTHILFE
25

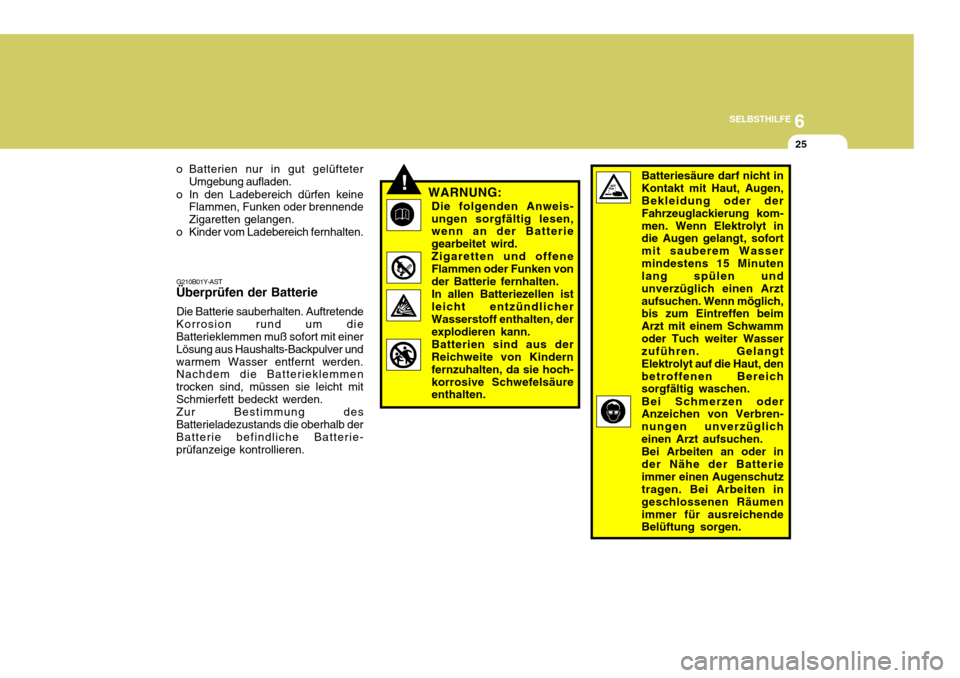

o Batterien nur in gut gelüfteter Umgebung aufladen.
o In den Ladebereich dürfen keine Flammen, Funken oder brennende Zigaretten gelangen.
o Kinder vom Ladebereich fernhalten.
G210B01Y-AST
Überprüfen der Batterie
Die Batterie sauberhalten. Auftretende
Korrosion rund um die Batterieklemmen muß sofort mit einer Lösung aus Haushalts-Backpulver undwarmem Wasser entfernt werden. Nachdem die Batterieklemmen trocken sind, müssen sie leicht mitSchmierfett bedeckt werden. Zur Bestimmung des
Batterieladezustands die oberhalb derBatterie befindliche Batterie- prüfanzeige kontrollieren.
!Batteriesäure darf nicht in Kontakt mit Haut, Augen, Bekleidung oder der Fahrzeuglackierung kom-men. Wenn Elektrolyt in die Augen gelangt, sofort mit sauberem Wassermindestens 15 Minuten lang spülen und unverzüglich einen Arztaufsuchen. Wenn möglich, bis zum Eintreffen beim Arzt mit einem Schwammoder Tuch weiter Wasser zuführen. Gelangt Elektrolyt auf die Haut, denbetroffenen Bereich sorgfältig waschen. Bei Schmerzen oder Anzeichen von Verbren- nungen unverzüglicheinen Arzt aufsuchen.Bei Arbeiten an oder inder Nähe der Batterieimmer einen Augenschutz tragen. Bei Arbeiten in geschlossenen Räumenimmer für ausreichende Belüftung sorgen.
WARNUNG:
Die folgenden Anweis- ungen sorgfältig lesen, wenn an der Batterie gearbeitet wird.Zigaretten und offeneFlammen oder Funken vonder Batterie fernhalten.In allen Batteriezellen istleicht entzündlicherWasserstoff enthalten, der explodieren kann. Batterien sind aus der Reichweite von Kindern fernzuhalten, da sie hoch-korrosive Schwefelsäure enthalten.

6SELBSTHILFE
26
!

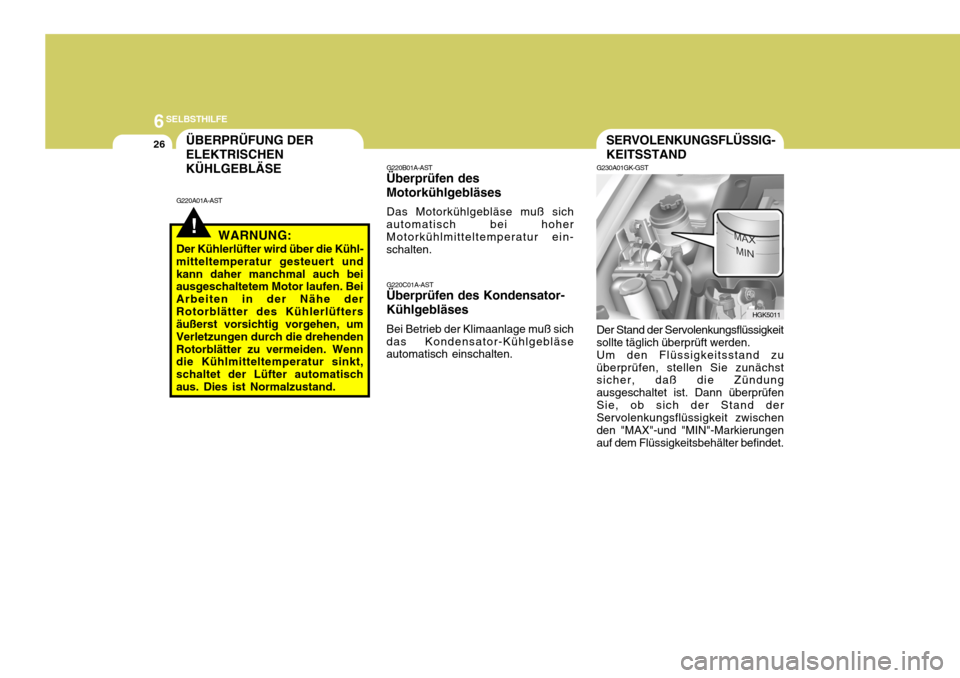

ÜBERPRÜFUNG DER ELEKTRISCHENKÜHLGEBLÄSE
G220A01A-AST
WARNUNG:
Der Kühlerlüfter wird über die Kühl-
mitteltemperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe derRotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehendenRotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Lüfter automatischaus. Dies ist Normalzustand. G220B01A-AST
Überprüfen des Motorkühlgebläses
Das Motorkühlgebläse muß sich
automatisch bei hoher Motorkühlmitteltemperatur ein- schalten.
G220C01A-AST
Überprüfen des Kondensator- Kühlgebläses
Bei Betrieb der Klimaanlage muß sich
das Kondensator-Kühlgebläse automatisch einschalten.
G230A01GK-GST SERVOLENKUNGSFLÜSSIG- KEITSSTAND
Der Stand der Servolenkungsflüssigkeit sollte täglich überprüft werden.Um den Flüssigkeitsstand zuüberprüfen, stellen Sie zunächst sicher, daß die Zündung ausgeschaltet ist. Dann überprüfenSie, ob sich der Stand der Servolenkungsflüssigkeit zwischen den "MAX"-und "MIN"-Markierungenauf dem Flüssigkeitsbehälter befindet.
HGK5011

6
SELBSTHILFE
27
HINWEIS:
o Bei extrem niedrigen Temperaturen (unter -20°C) können direkt nach dem Anlassen des Motors schleifende Geräusche von derServolenkungspumpe zu hören sein. Verschwindet dieses Geräusch während desWarmlaufens wird keine Fehlfunktion des Systems angezeigt. Das Geräusch ist aufdas Verhalten der Servolenkflüssigkeit bei extrem niedrigen Temperaturenzurückzuführen.
o Den Motor nicht anlassen, wenn der Servolenk-Ölbehälter leer ist.
OGK076068N
G240A01A-AST
SERVOLENKSSCHLÄUCHE
Die Anschlüsse der Servolenk-
schläuche sollten entsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen aufundichte Stellen überprüft werden. Bei starken Rissen, Verzug, Abrieb
oder verschlissenen Stellen der Schlauchoberfläche müssen die Servolenkschläuche ausgewechseltwerden. Eine Qualitätsminderung des Schlauchs kann zu einer vorzeitigen Panne führen. G290A01GK-GST

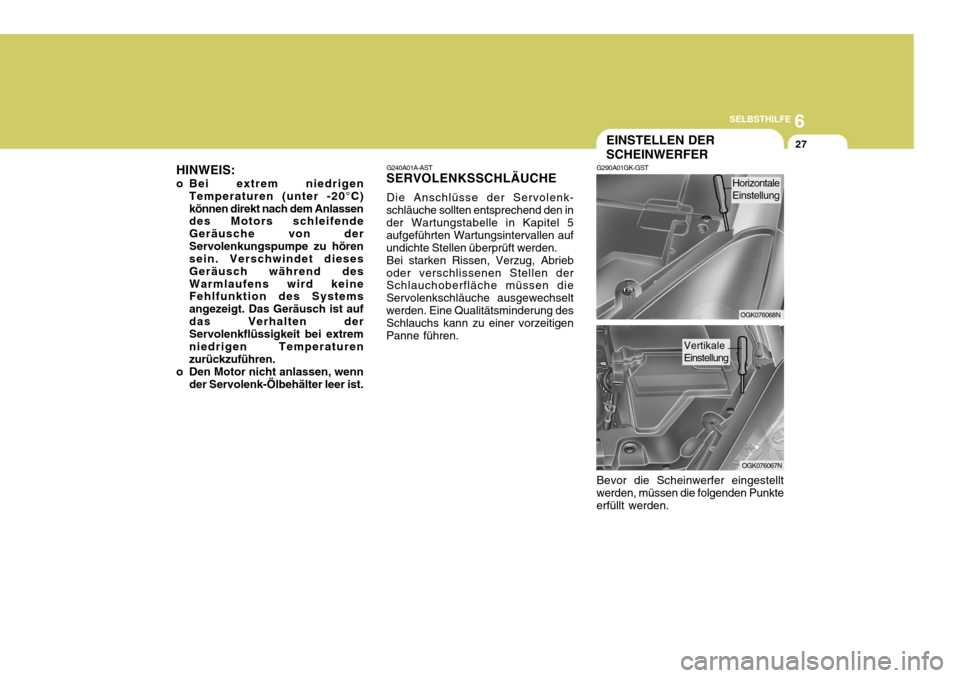

EINSTELLEN DER SCHEINWERFER
Bevor die Scheinwerfer eingestellt werden, müssen die folgenden Punkteerfüllt werden.
OGK076067N
Horizontale Einstellung
Vertikale Einstellung
