2008 BMW MOTORRAD K 1200 R Betriebsanleitung (in German)

Unter der Sitzbank1Einfüllöffnung Motoröl
( 94)
2 Übersicht Bordwerkzeug
( 92)
3 Diebstahlwarnanlage (SA)
4 Helmhalter unter der
Sitzbank ( 53)
215zÜbersichten

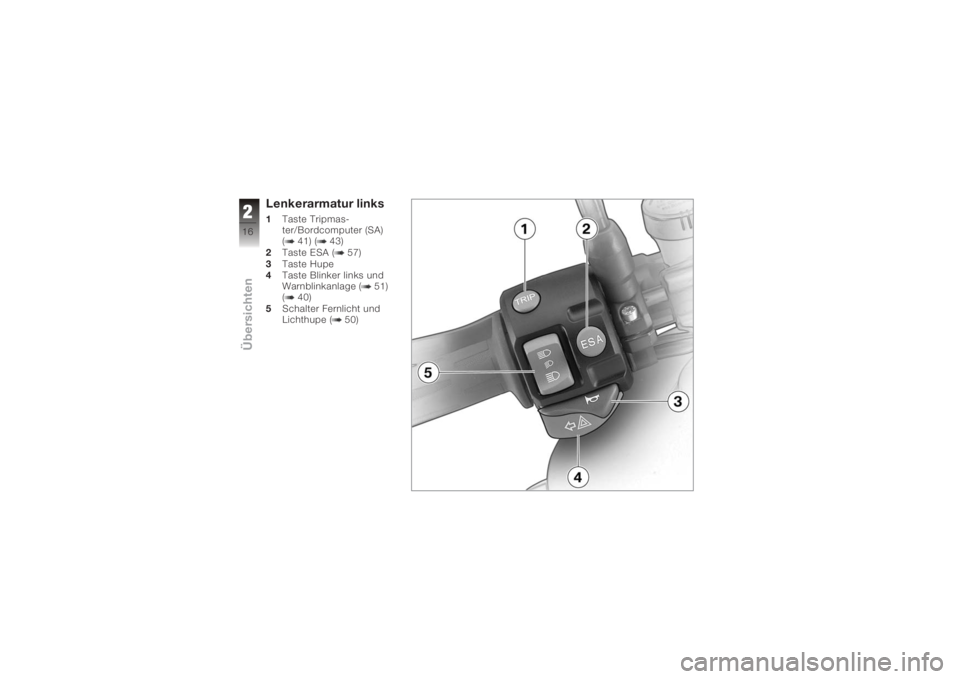

Lenkerarmatur links1Taste Tripmas-
ter/Bordcomputer (SA)
( 41) ( 43)
2 Taste ESA ( 57)
3 Taste Hupe
4 Taste Blinker links und
Warnblinkanlage ( 51)
( 40)
5 Schalter Fernlicht und
Lichthupe ( 50)
216zÜbersichten

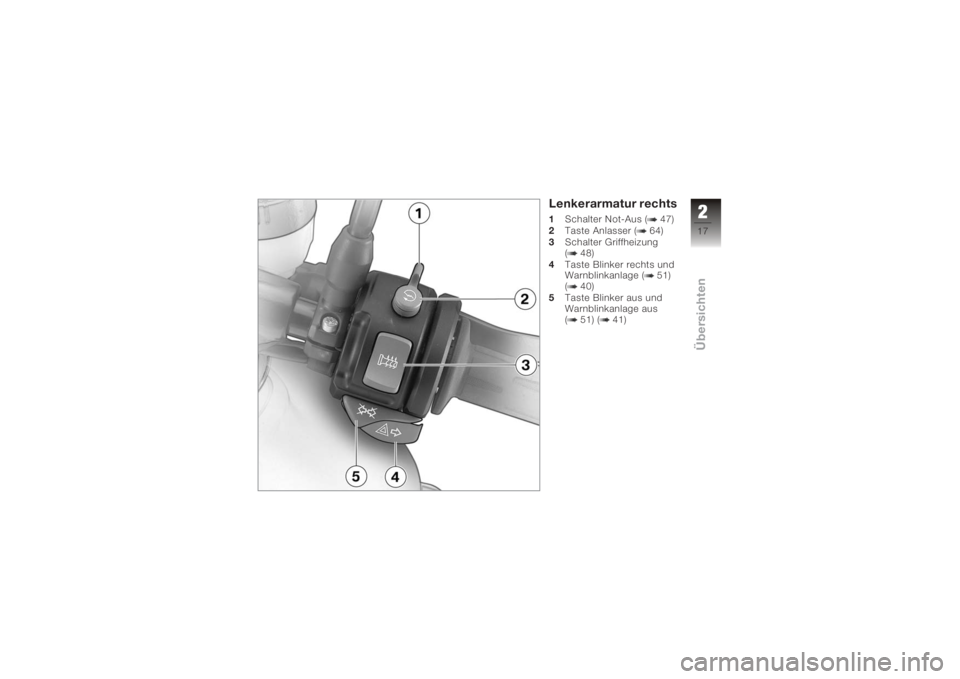

Lenkerarmatur rechts1Schalter Not-Aus ( 47)
2 Taste Anlasser ( 64)
3 Schalter Griffheizung
( 48)
4 Taste Blinker rechts und
Warnblinkanlage ( 51)
( 40)
5 Taste Blinker aus und
Warnblinkanlage aus
( 51) ( 41)
217zÜbersichten

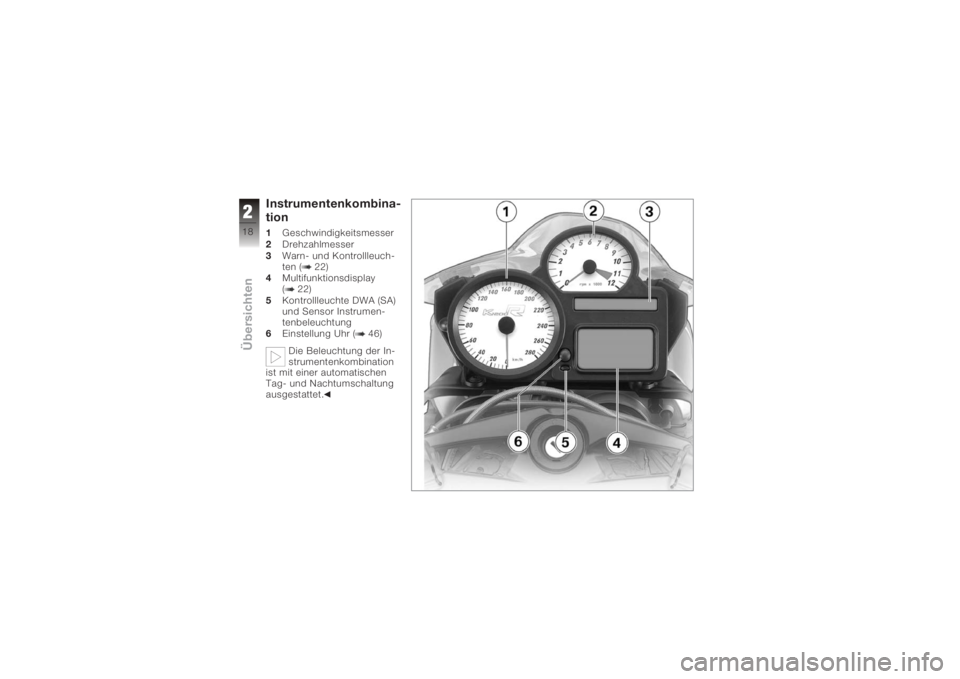

Instrumentenkombina-
tion1Geschwindigkeitsmesser
2 Drehzahlmesser
3 Warn- und Kontrollleuch-
ten ( 22)
4 Multifunktionsdisplay
( 22)
5 Kontrollleuchte DWA (SA)
und Sensor Instrumen-
tenbeleuchtung
6 Einstellung Uhr ( 46)
Die Beleuchtung der In-
strumentenkombination
ist mit einer automatischen
Tag- und Nachtumschaltung
ausgestattet.
218zÜbersichten

Scheinwerfer1Fernlichtlampen
2 Fahrlichtlampe
3 Standlichtlampe
219zÜbersichten

220zÜbersichten

Anzeigen
Multifunktionsdisplay .......... 22
Warn- und Kontrollleuchten .... 22
Warnleuchte ABS
SA
........... 22
Funktionsanzeigen . . . ......... 22
Warnanzeigen allgemein . . . .... 23
ABS Warnanzeigen . . . ......... 30
321zAnzeigen

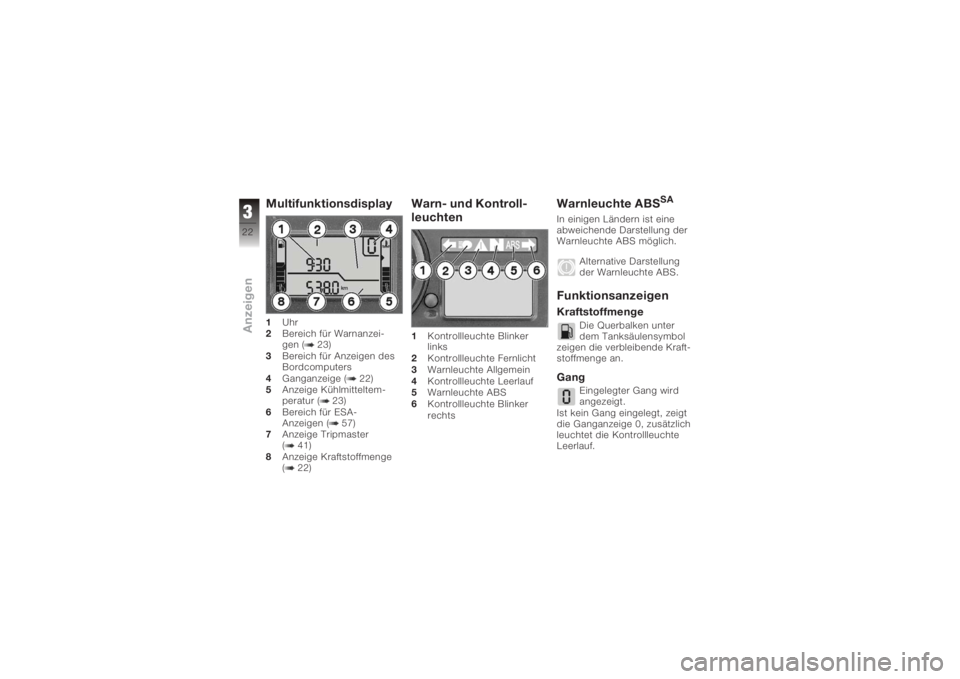

Multifunktionsdisplay1Uhr
2 Bereich für Warnanzei-
gen ( 23)
3 Bereich für Anzeigen des
Bordcomputers
4 Ganganzeige ( 22)
5 Anzeige Kühlmitteltem-
peratur ( 23)
6 Bereich für ESA-
Anzeigen ( 57)
7 Anzeige Tripmaster
( 41)
8 Anzeige Kraftstoffmenge
( 22)
Warn- und Kontroll-
leuchten1Kontrollleuchte Blinker
links
2 Kontrollleuchte Fernlicht
3 Warnleuchte Allgemein
4 Kontrollleuchte Leerlauf
5 Warnleuchte ABS
6 Kontrollleuchte Blinker
rechts
Warnleuchte ABS
SA
In einigen Ländern ist eine
abweichende Darstellung der
Warnleuchte ABS möglich.
Alternative Darstellung
der Warnleuchte ABS.
FunktionsanzeigenKraftstoffmenge
Die Querbalken unter
dem Tanksäulensymbol
zeigen die verbleibende Kraft-
stoffmenge an.
Gang
Eingelegter Gang wird
angezeigt.
Ist kein Gang eingelegt, zeigt
die Ganganzeige 0, zusätzlich
leuchtet die Kontrollleuchte
Leerlauf.
322zAnzeigen
