2008 Alfa Romeo 159 Instructieboek (in Dutch)

VERBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Voeding brandstofpomp F21 20 60
Verbruikers elektronisch inspuitsysteem F22 20 60
Voeding autoradio / radio-/navigatiesysteem / Blue&Me F23 15 60
+ vanaf startsysteem voor spoelen relais in zekeringen-/
relaiskast motorruimte/dashboardzekeringenkast, Bodycomputer F31 7,5 56
Knooppunt bestuurdersportier / knooppunt passagiersportier /
startsysteem F32 15 56
Ruitbediening linksachter / knooppunt bagageruimte F33 20 56
Ruitbediening rechtsachter / knooppunt bagageruimte F34 20 56
Waterdetectiesensor brandstoffilter / luchtkwantummeter /
Remlichtschakelaar / paneel op tunnel /
Cruise-control / AQS-sensor F35 7,5 56
Voeding knooppunt bagageruimte / slotactuatoren F36 20 56
Plus via startsysteem voor remlichten, derde remlicht,
instrumentenpaneel, koplampverstelling F37 7,5 56
Ontgrendeling bagageruimte F38 15 56
+ vanaf accu voor klimaatregeling, interieurverlichting,
bewegingsdetectie, EOBD-diagnosestekker F39 10 56
216
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 216

217
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN
GEBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Achterruitverwarming F40 30 56
Buitenspiegelverwarming / spoel van relais voorruitverwarming F41 7,5 56
Voeding knooppunt remsysteem (ABS/VDC) –
Knooppunt stuurhoeksensor – Gierhoeksensor F42 7,5 56
Ruitenwissers/-sproeiers F43 30 56
Sigarenaansteker voor op middenconsole F44 10 56
Voeding stekkerdoos in bagageruimte F45 15 56
Opendak F46 20 56
Vermogensvoeding knooppunt bestuurdersportier F47 20 56
Vermogensvoeding knooppunt passagiersportier F48 30 56
+ vanaf startsysteem voor knooppunt stuur /
Opendakregeleenheid / Plafondlampje voor en achter / CVS /
Knooppunt Blue&Me /Bewegingsdetectie / Stoel links en rechts F49 7,5 56
Airbagsysteem F50 7,5 56
Voeding vanaf startsysteem voor Knooppunt Infotelematica /
Knooppunt automaat / Extra verwarming /Paneel links /
START/STOP-knop,Regeleenheid parkeersensoren /
Dimbare spiegel / Knooppunt Blue&Me /
Inbouwvoorbereiding autoradio / AQS / Cruise-control F51 7,5 56
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 217

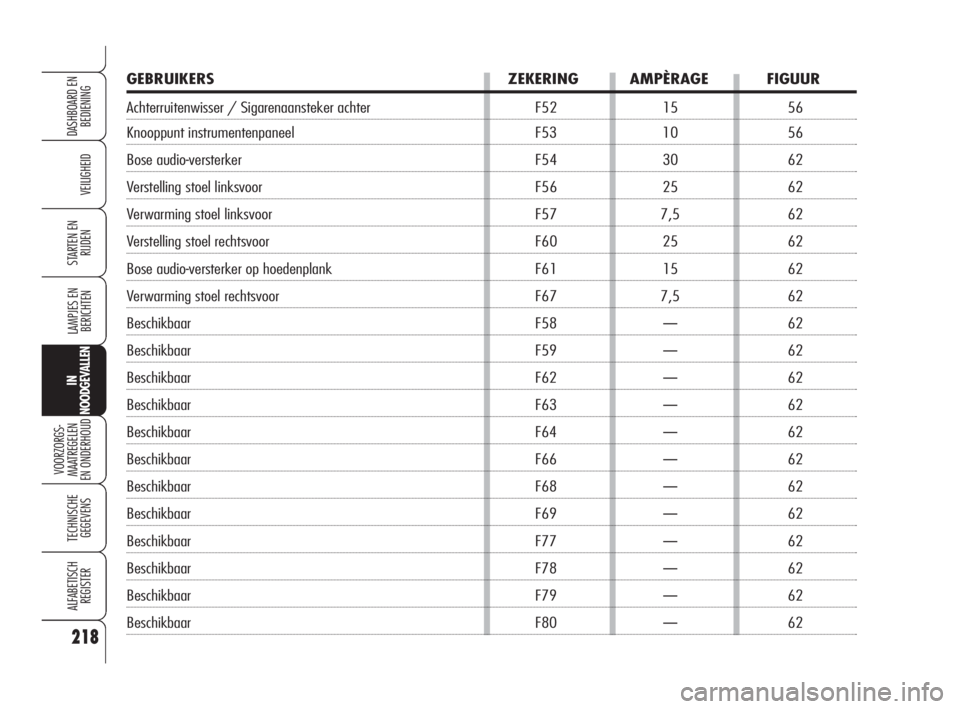

GEBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Achterruitenwisser / Sigarenaansteker achter F52 15 56
Knooppunt instrumentenpaneel F53 10 56
Bose audio-versterker F54 30 62
Verstelling stoel linksvoor F56 25 62
Verwarming stoel linksvoor F57 7,5 62
Verstelling stoel rechtsvoor F60 25 62
Bose audio-versterker op hoedenplank F61 15 62
Verwarming stoel rechtsvoor F67 7,5 62
Beschikbaar F58 — 62
Beschikbaar F59 — 62
Beschikbaar F62 — 62
Beschikbaar F63 — 62
Beschikbaar F64 — 62
Beschikbaar F66 — 62
Beschikbaar F68 — 62
Beschikbaar F69 — 62
Beschikbaar F77 — 62
Beschikbaar F78 — 62
Beschikbaar F79 — 62
Beschikbaar F80 — 62
218
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 218

219
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN
ACCU OPLADEN
WAARSCHUWINGDe beschrijving
voor het opladen van de accu dient
slechts ter informatie. Wendt u tot het
Alfa Romeo Servicenetwerk om deze
werkzaamheden uit te laten voeren.
We raden u aan de accu langzaam en
met een lage stroomsterkte (ampèra-
ge) gedurende ongeveer 24 uur op te
laden. Als u de accu langer oplaadt, kan
de accu beschadigen.Ga voor het opladen als volgt te werk:
❒maak de klem los van de minpool
(-) op de accu;
❒sluit de kabels van het laadapparaat
aan op de accupolen; let hierbij op
de polariteit;
❒schakel de acculader in;
❒aan het einde van het opladen: scha-
kel eerst de acculader uit en koppel
dan de accu los;
❒sluit de klem weer aan op de min-
pool van de accu.
DDevloeistofindeaccu
isgiftigencorrosief.
Vermijdhetcontactmetde
huidendeogen.Hetopla aden
vandeaccumoetwor
denuit-
gevoerdineengoedgeventi-
leerderuimte,ververwijderd
vanopennvuurenvonkvor-
mendeapparaten:brand-e
n
ontploffingsgevaar.
OPGELET
Probeereenbevroren
accunietopteladen:
eerstmoetdeaccuontdooid
worden,anderslooptuhetrri-
sicodatdeaccuont
ploft.Als
deaccubevrorenisgeweest,
moetdoordeskundigperso-
neelworde engecontroleerdof
decellennietbeschad
igdzijn
enofdebakgeenscheuren
vertoont,waardoordeg gifti-
geencorrosievevloeistofkan
weglekken.
OPGELET
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 219

220
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
MET DE KRIK
Zie de paragraaf “Wiel verwisselen” in
dit hoofdstuk.
OMHOOG ZETTEN
VAN DE AUTO
MET EEN HEFBRUG OF DE
WERKPLAATSKRIK
Zet de auto niet aan de voorzijde om-
hoog, maar alleen aan de zijkant; maak
hierbij gebruik van de uiteinden van de
armen of de werkplaatskrik en plaats
deze zoals in afbeelding fig. 63is aan-
gegeven. Wendt u voor het omhoog
plaatsen van de auto altijd tot het Alfa
Romeo Servicenetwerk.A0E0195mfig. 63
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 220

221
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN

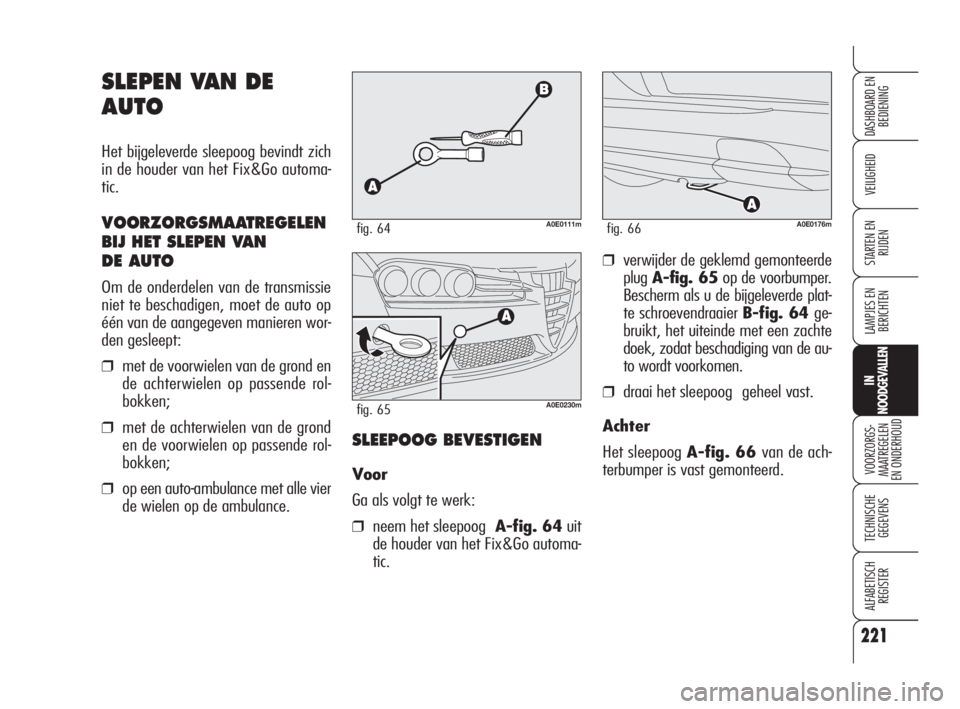

SLEPEN VAN DE
AUTO
Het bijgeleverde sleepoog bevindt zich
in de houder van het Fix&Go automa-
tic.
VOORZORGSMAATREGELEN
BIJ HET SLEPEN VAN
DE AUTO
Om de onderdelen van de transmissie
niet te beschadigen, moet de auto op
één van de aangegeven manieren wor-
den gesleept:
❒met de voorwielen van de grond en
de achterwielen op passende rol-
bokken;
❒met de achterwielen van de grond
en de voorwielen op passende rol-
bokken;
❒op een auto-ambulance met alle vier
de wielen op de ambulance.
A0E0111mfig. 64
❒verwijder de geklemd gemonteerde
plugA-fig. 65op de voorbumper.
Bescherm als u de bijgeleverde plat-
te schroevendraaier B-fig. 64 ge-
bruikt, het uiteinde met een zachte
doek, zodat beschadiging van de au-
to wordt voorkomen.
❒draai het sleepoog geheel vast.
Achter
Het sleepoog A-fig. 66 van de ach-
terbumper is vast gemonteerd.
SLEEPOOG BEVESTIGEN
Voor
Ga als volgt te werk:
❒neem het sleepoog A-fig. 64uit
de houder van het Fix&Go automa-
tic.
A0E0230mfig. 65
A0E0176mfig. 66
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 221

222
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
SStartdemotornietals
deautowordtgesleept.
OPGELET
Maakdeschroefdraad
zorgvuldigschoon,
voordatuhetsleepoogopde
schroefdraadpendraait.Con-
trroleervoordatde
autowordt
gesleepteerstofhetsleepoog
goedvastzit.
OPGELET
Schakelvoorhetslepen
hetstuurslotuit(ziede
paragraaf“Start-/contactslot”
inhethoofdstuk“D Dashboarden
bedi
ening”).Houderrekening
meedatderembekrachtigingen
deelektrischestuurbekrach htiging
nietwerkenzolangdemot
orniet
isaangeslagen,waardoormeer
krachtnodigisvoordebedienning
vanhetrempedaalenhetstuur.
Gebruikvoorhet
slepengeen
elastischekabelsenrijdzoge-
liijkmatigmogelijk.Controleertij-
denshetslepenofdesleepkabel
geen
carrosseriedelenkanbe-
schhadigen.Alsdeautowordtge-
sleept,moetenbeslistdewette-
lijkevoorschriftenworde
nop-
gevolggd,diebetrekkinghebben
ophetslepenenhetweggedrag.
OPGELET
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 222

223
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
VOORZORGS-
MAATREGELEN EN ONDERHOUD
VV V
O O
O O
R R
Z Z
O O
R R
G G
S S
M M
A A
A A
T T
R R
E E
G G
E E
L L
E E
N N
E E
N N
O O
NN N
D D
E E
R R
H H
O O
U U
D D
GEPROGRAMMEERD ONDERHOUD........................ 224
ONDERHOUDSSCHEMA..................................... 225
PERIODIEKE CONTROLES ................................... 227
ZWAAR GEBRUIK VAN DE AUTO ........................... 227
NIVEAUS CONTROLEREN .................................... 228
LUCHTFILTER / POLLENFILTER ............................. 236
DIESELFILTER ................................................... 236
ACCU ............................................................. 237
WIELEN EN BANDEN ......................................... 241
RUBBER SLANGEN ............................................ 243
RUITENWISSERS.............................................. 243
CARROSSERIE.................................................. 245
INTERIEUR...................................................... 247
