2008 Alfa Romeo 159 Instructieboek (in Dutch)

Buitenverlichting
Gloeilamp vervangen:
❒draai het deksel linksom B-fig. 25;
❒maak de lip A-fig. 27los, verwij-
der de lamp en vervang de lamp;
❒monteer de lamphouder en contro-
leer of de borging goed vastzitten;
controleer bovendien de juiste stand
van de lamp (naar de buitenzijde
van de unit gericht);
❒monteer het beschermdeksel op de
juiste wijze.
200
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
A0E0193mfig. 27A0E0194mfig. 28
Richtingaanwijzers voor
Gloeilamp vervangen:
❒draai het deksel linksom B-fig. 25;
❒draai de lamphouder A-fig. 28, ver-
wijder de lamp en vervang de lamp;
❒monteer de lamphouder en controleer
of de borging goed vastzitten; con-
troleer bovendien de juiste stand van
de lamp (naar de buitenzijde van de
unit gericht);
❒monteer het beschermdeksel op de
juiste wijze.
A0E0223mfig. 26
❒monteer de nieuwe lamp en maak
de bevestigingsveer B-fig. 26van
de lamp vast;
❒sluit de stekker Aaan;
❒monteer het beschermdeksel op de
juiste wijze.
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 200

201
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN
A0E0192mfig. 29
Dimlicht
(halogeenlamp)
Gloeilamp vervangen:
❒draai het deksel linksom C-fig. 25;
❒maak de stekker A-fig. 29los;
❒haak de bevestigingsveer Bvan de
lamp los;
❒trek de lamp los en vervang de lamp;
❒monteer de nieuwe lamp en maak de
bevestigingsveerB-fig. 29van de
lamp vast;
❒druk om de lamp te verwijderen het
lampenglas naar de achterzijde van
de auto, zodat de bevestigingsveer
wordt samengedrukt A-fig. 30.
Maak de voorzijde los en verwijder
de unit;
❒draai de lamphouder B-fig. 31links-
om en verwijder het lampenglas C.
❒trek de lamp Dlos en vervang de
lamp;
❒plaats de lamphouder B-fig. 31in
het lampenglas Cen plaats de unit;
controleer of de bevestigingsver A-
fig. 30goed vastzit.
A0E0163mfig. 30A0E0164mfig. 31
Werkvoorzichtig,zodat
decarrosserieenhet
lampenglasnietworden
beschadigd.
Doordehogevoe-
dingsspanningmogen
defectegasontladingslampen
(Bixenon)uitsluitendvervan-
genwordendoorges
peciali-
seerdpersoneel:levensge-
vaar!WendtutothetAlfaRo-
meoServicenetwerk k.
OPGELET
Groot-/dimlicht met
gasontladingslampen
(Bixenon) (waar voorzien)
Richtingaanwijzers op
voorspatbord
Gloeilamp vervangen:
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 201

Achteruitrijverlichting/
mistachterlicht
Gloeilampen vervangen:
❒open de bagageruimte;
❒verdraaiA-fig. 33, zodat het klep-
jeBopent;
❒zet het klepje omlaag, maak de bor-
glippenC-fig. 34los en verwijder
de lamphouder;
ACHTERLICHTUNITS
De achterlichtunits bevatten de lampen
voor de achteruitrijverlichting, het mist-
achterlicht, de richtingaanwijzers, de bui-
tenverlichting, de kentekenverlichting,
de remlichten en het derde remlicht.
202
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
A0E0165mfig. 33A0E0166mfig. 34
MISTLAMPEN VOOR fig. 32
(waar voorzien)
WAARSCHUWINGWendt u voor het
vervangen van de lamp van de mistlampen
en voor het afstellen van de lichtunits tot het
Alfa Romeo Servicenetwerk.
A0E0196mfig. 32
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 202

❒druk de betreffende lamp iets in en
draai de lamp linksom; verwijder de
lamp en vervang de lamp fig. 35:
D:lamp van achteruitrijverlichting in
lichtunit passagierszijde of rechts;
D:lamp van achteruitrijverlichting in
lichtunit bestuurderszijde of links
❒plaats de lamphouder en maak de
borglippenC-fig. 34op de juiste
wijze vast;
❒sluit het klepjeB-fig. 33.
203
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN
A0E0167mfig. 35A0E0170mfig. 37
Buitenverlichting op de
achterklep
Gloeilampen vervangen:
❒open de bagageruimte;
❒verdraaiA-fig. 33, zodat het klep-
jeBopent;
❒plaats het klepje omlaag, maak de
borglippenC-fig. 34los en ver-
wijder de lamphouder;
A0E0229mfig. 36
❒druk de gloeilamp iets in, draai hem
linksom en verwijder de gloeilamp
fig. 36:
D: lamp van richtingaanwijzer op het
spatbord links/rechts
❒plaats de lamphouder en maak de
borglippenC-fig. 34op de juiste
wijze vast;
❒sluit het klepjeB-fig. 33.
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 203

❒druk de gloeilamp iets in, draai hem
linksom en verwijder de gloeilamp
fig. 39:
Elamp van buitenverlichting/remlicht;
Flamp van richtingaanwijzer.
❒plaats de lamphouder en maak de
borglippenD-fig. 38op de juiste
wijze vast;
❒monteer het beschermdeksel B-
fig. 37en draai de bout vast A.Kentekenverlichting
Gloeilampen vervangen:
❒maak m.b.v. een platte schroeven-
draaier beschermd met een zachte
doek bij A-fig. 40los om de unit B
te verwijderen;
❒verwijder de lamphouderC-fig. 41
door deze iets te verdraaien en ver-
vang de geklemd gemonteerde lamp
D.
204
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN

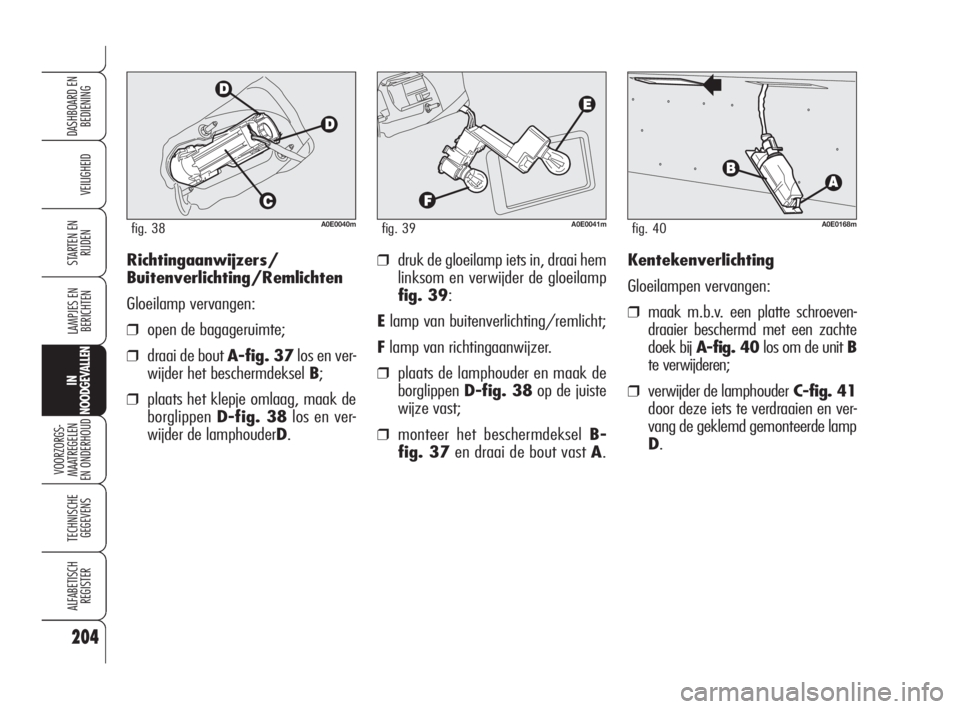

A0E0041mfig. 39A0E0168mfig. 40
Richtingaanwijzers/
Buitenverlichting/Remlichten
Gloeilamp vervangen:
❒open de bagageruimte;
❒draai de bout A-fig. 37los en ver-
wijder het beschermdeksel B;
❒plaats het klepje omlaag, maak de
borglippenD-fig. 38los en ver-
wijder de lamphouderD.
A0E0040mfig. 38
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 204

Derde remlicht
Wendt u voor het vervangen van de
lamp van het derde remlicht tot het Al-
fa Romeo Servicenetwerk.
205
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN
A0E0169mfig. 41
LAMPINTERIEURVER-
LICHTING
VERVAN-
GEN
Zie voor het type lamp en het bijbeho-
rende vermogen de paragraaf “Lamp
vervangen”.
PLAFONDLAMPJE VOOR
Wendt u voor het vervangen van de
lamp tot het Alfa Romeo Servicenet-
werk.
PLAFONDVERLICHTING
ACHTER
Uitvoeringen zonder opendak
Gloeilamp vervangen:
❒verwijder het plafondlampje voor
door het lampje op de door de pijlen
aangegeven punten los te maken
(ziefig. 42);
A0E0183mfig. 42
A0E0084mfig. 43
❒draai de twee lamphouders A-
fig. 43linksom, verwijder de lamp
en vervang de lamp.
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 205

Uitvoeringen met opendak
Gloeilampen vervangen:
❒trek het plafondlampje A-fig. 44op
het door de pijl aangegeven punt los;
❒vervang de lamp B-fig. 45door
en contacten aan de zijkant los te
maken en controleer of de lamp
goed vastzit tussen de contacten.
206
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
A0E0098mfig. 44A0E0099mfig. 45
VERLICHTING
ZONNEKLEPSPIEGEL
(waar voorzien)
Gloeilampen vervangen:
❒open het dekseltje A-fig. 46van
het spiegeltje;
❒verwijder het plafondlampje Bop
het door de pijlen aangegeven punt
los;
A0E0118mfig. 46
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 206

207
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN
❒sluit de bescherming B-fig. 49op
het plafondlampjeA-fig. 48;
❒monteer de lichtunit door deze eerst
aan een zijde in de juiste stand te
plaatsen en vervolgens de andere zij-
de aan te drukken, totdat de borging
inklikt.
VERLICHTING
DASHBOARDKASTJE
Gloeilamp vervangen:
❒open het dashboardkastje;
❒maak de lichtunit A-fig. 48op het
door de pijl aangegeven punt los;
❒plaats de beschermingB-fig. 49
omhoog en vervang de geklemd ge-
monteerde lamp;
A0E0172mfig. 48A0E0173mfig. 49
❒vervang de lampC-fig. 47 door
de contacten aan de zijkant los te
maken en controleer of de lamp
goed vastzit tussen de contacten.
A0E0171mfig. 47
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 207
