2007 YAMAHA MAJESTY 125 Manuale duso (in Italian)

1. Fusibile principale
2. Fusibile ventola radiatore
2. Togliere il fusibile bruciato ed ins-
tallarne uno nuovo dell’amperag-
gio secondo specifica.
HCA10640
ATTENZIONE:
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
3. Girare la chiave su “f”ed
accendere il circuito elettrico in
questione per controllare se l’ap-
parecchiatura elettrica funziona.
4. Se nuovamente il fusibile brucia
subito, fare controllare l’impianto
elettrico da un concessionario
Yamaha.HAUS1371
Sostituzione di una lampada
faro
Questo modello è equipaggiato con
lampadine del faro al quarzo. Se una
lampada faro brucia, sostituirla come
segue:
Per sostituire la lampada faro
anabbagliante
1. Togliere il pannello A. (Vedere
pagina 6-6).

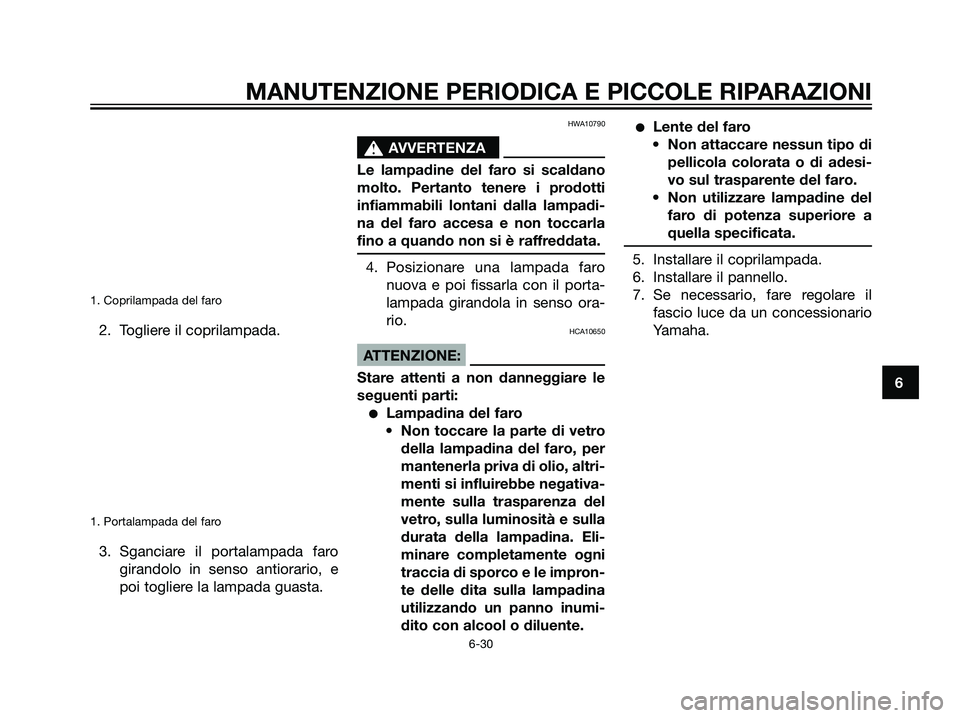

1. Coprilampada del faro
2. Togliere il coprilampada.
Fusibili secondo specifica:
Fusibile principale:
20 A
Fusibile ventola radiatore:
4 A
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
5D8-F8199-H0.qxd 1/6/07 17:17 Página 65

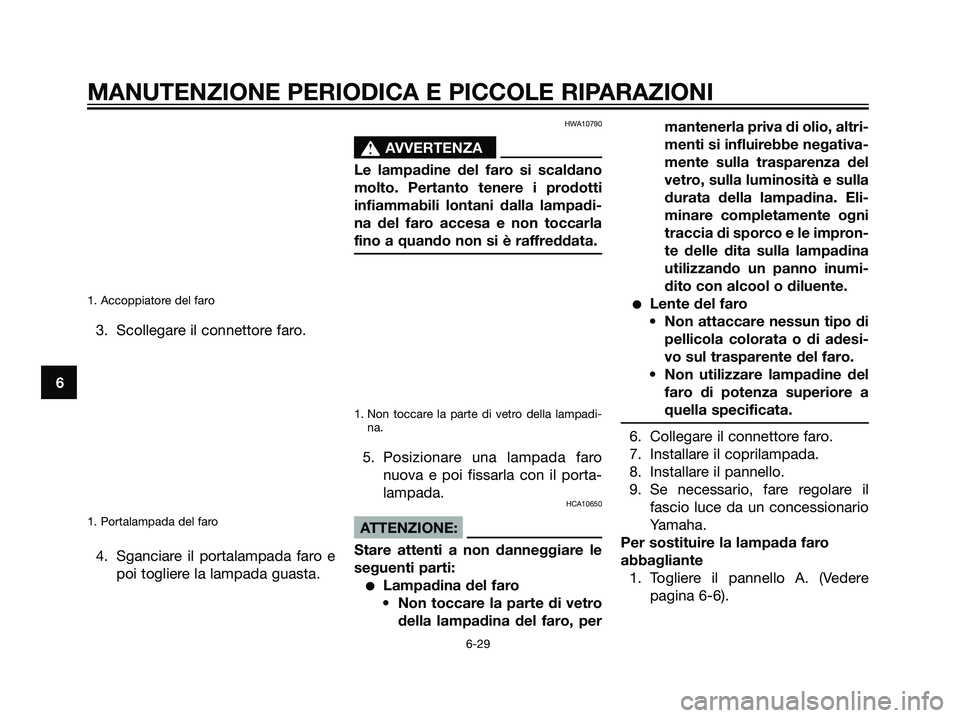

1. Accoppiatore del faro
3. Scollegare il connettore faro.
1. Portalampada del faro
4. Sganciare il portalampada faro e
poi togliere la lampada guasta.
HWA10790
s s
AVVERTENZA
Le lampadine del faro si scaldano
molto. Pertanto tenere i prodotti
infiammabili lontani dalla lampadi-
na del faro accesa e non toccarla
fino a quando non si è raffreddata.
1. Non toccare la parte di vetro della lampadi-
na.
5. Posizionare una lampada faro
nuova e poi fissarla con il porta-
lampada.
HCA10650
ATTENZIONE:
Stare attenti a non danneggiare le
seguenti parti:
Lampadina del faro
• Non toccare la parte di vetro
della lampadina del faro, permantenerla priva di olio, altri-
menti si influirebbe negativa-
mente sulla trasparenza del
vetro, sulla luminosità e sulla
durata della lampadina. Eli-
minare completamente ogni
traccia di sporco e le impron-
te delle dita sulla lampadina
utilizzando un panno inumi-
dito con alcool o diluente.
Lente del faro
• Non attaccare nessun tipo di
pellicola colorata o di adesi-
vo sul trasparente del faro.
• Non utilizzare lampadine del
faro di potenza superiore a
quella specificata.
6. Collegare il connettore faro.
7. Installare il coprilampada.
8. Installare il pannello.
9. Se necessario, fare regolare il
fascio luce da un concessionario
Yamaha.
Per sostituire la lampada faro
abbagliante
1. Togliere il pannello A. (Vedere
pagina 6-6).
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
5D8-F8199-H0.qxd 1/6/07 17:17 Página 66

1. Coprilampada del faro
2. Togliere il coprilampada.
1. Portalampada del faro
3. Sganciare il portalampada faro
girandolo in senso antiorario, e
poi togliere la lampada guasta.
HWA10790
s s
AVVERTENZA
Le lampadine del faro si scaldano
molto. Pertanto tenere i prodotti
infiammabili lontani dalla lampadi-
na del faro accesa e non toccarla
fino a quando non si è raffreddata.
4. Posizionare una lampada faro
nuova e poi fissarla con il porta-
lampada girandola in senso ora-
rio.
HCA10650
ATTENZIONE:
Stare attenti a non danneggiare le
seguenti parti:
Lampadina del faro
• Non toccare la parte di vetro
della lampadina del faro, per
mantenerla priva di olio, altri-
menti si influirebbe negativa-
mente sulla trasparenza del
vetro, sulla luminosità e sulla
durata della lampadina. Eli-
minare completamente ogni
traccia di sporco e le impron-
te delle dita sulla lampadina
utilizzando un panno inumi-
dito con alcool o diluente.
Lente del faro
• Non attaccare nessun tipo di
pellicola colorata o di adesi-
vo sul trasparente del faro.
• Non utilizzare lampadine del
faro di potenza superiore a
quella specificata.
5. Installare il coprilampada.
6. Installare il pannello.
7. Se necessario, fare regolare il
fascio luce da un concessionario
Yamaha.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
5D8-F8199-H0.qxd 1/6/07 17:17 Página 67

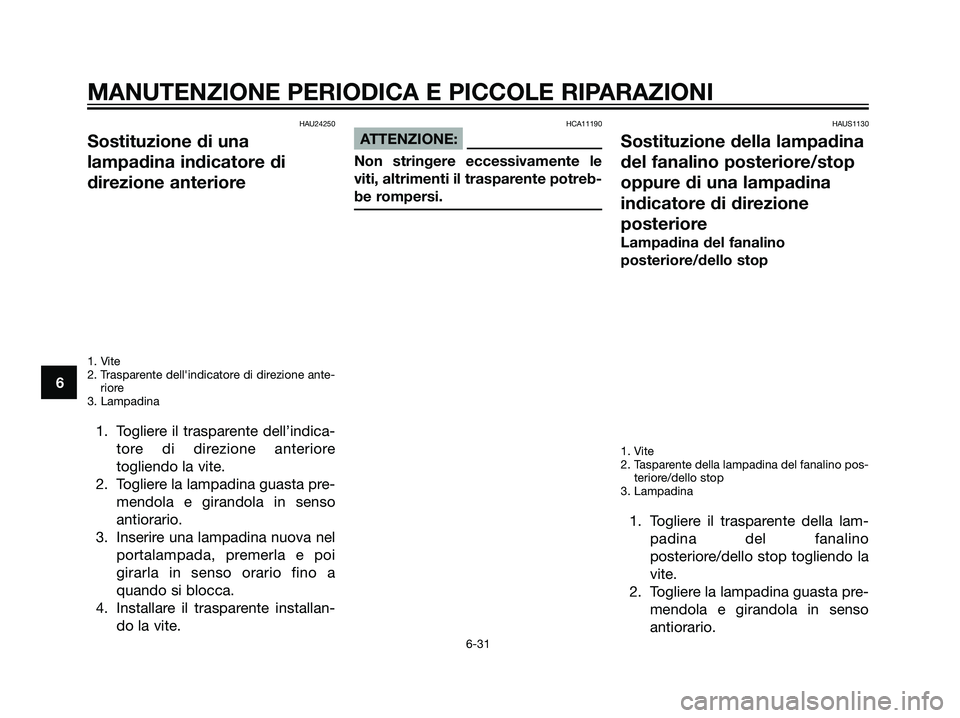

HAU24250
Sostituzione di una
lampadina indicatore di
direzione anteriore
1. Vite
2. Trasparente dell'indicatore di direzione ante-
riore
3. Lampadina
1. Togliere il trasparente dell’indica-
tore di direzione anteriore
togliendo la vite.
2. Togliere la lampadina guasta pre-
mendola e girandola in senso
antiorario.

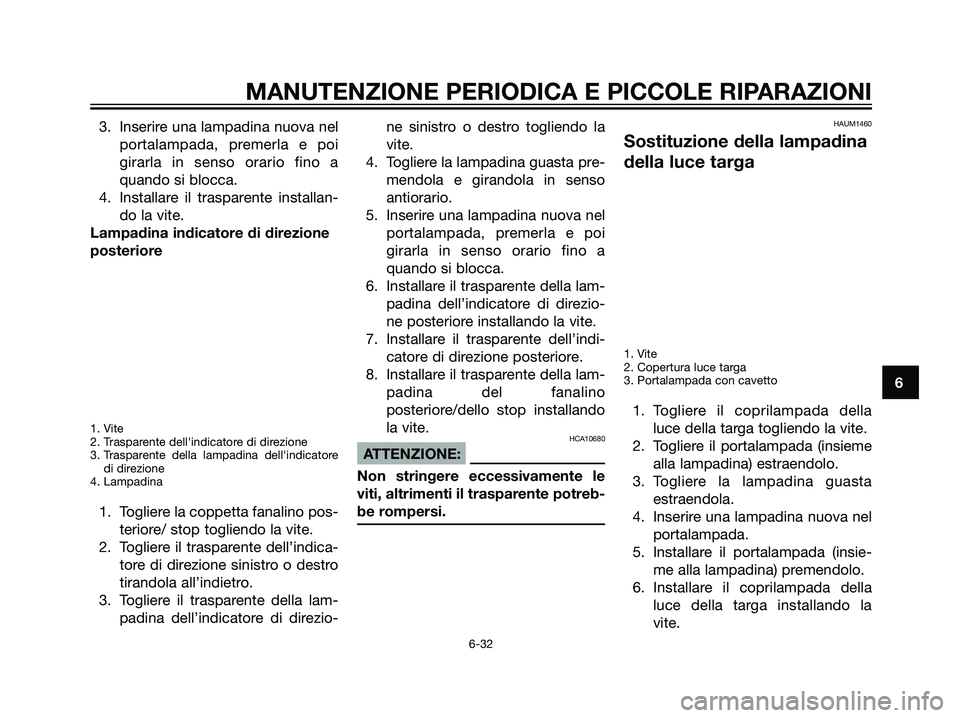

3. Inserire una lampadina nuova nel
portalampada, premerla e poi
girarla in senso orario fino a
quando si blocca.
4. Installare il trasparente installan-
do la vite.
HCA11190
ATTENZIONE:
Non stringere eccessivamente le
viti, altrimenti il trasparente potreb-
be rompersi.
HAUS1130
Sostituzione della lampadina
del fanalino posteriore/stop
oppure di una lampadina
indicatore di direzione
posteriore
Lampadina del fanalino
posteriore/dello stop
1. Vite
2. Tasparente della lampadina del fanalino pos-
teriore/dello stop
3. Lampadina
1. Togliere il trasparente della lam-
padina del fanalino
posteriore/dello stop togliendo la
vite.
2. Togliere la lampadina guasta pre-
mendola e girandola in senso
antiorario.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
5D8-F8199-H0.qxd 1/6/07 17:17 Página 68

3. Inserire una lampadina nuova nel
portalampada, premerla e poi
girarla in senso orario fino a
quando si blocca.
4. Installare il trasparente installan-
do la vite.
Lampadina indicatore di direzione
posteriore
1. Vite
2. Trasparente dell'indicatore di direzione
3. Trasparente della lampadina dell'indicatore
di direzione
4. Lampadina
1. Togliere la coppetta fanalino pos-
teriore/ stop togliendo la vite.
2. Togliere il trasparente dell’indica-
tore di direzione sinistro o destro
tirandola all’indietro.
3. Togliere il trasparente della lam-
padina dell’indicatore di direzio-ne sinistro o destro togliendo la
vite.
4. Togliere la lampadina guasta pre-
mendola e girandola in senso
antiorario.
5. Inserire una lampadina nuova nel
portalampada, premerla e poi
girarla in senso orario fino a
quando si blocca.
6. Installare il trasparente della lam-
padina dell’indicatore di direzio-
ne posteriore installando la vite.
7. Installare il trasparente dell’indi-
catore di direzione posteriore.
8. Installare il trasparente della lam-
padina del fanalino
posteriore/dello stop installando
la vite.
HCA10680
ATTENZIONE:
Non stringere eccessivamente le
viti, altrimenti il trasparente potreb-
be rompersi.
HAUM1460
Sostituzione della lampadina
della luce targa
1. Vite
2. Copertura luce targa
3. Portalampada con cavetto
1. Togliere il coprilampada della
luce della targa togliendo la vite.
2. Togliere il portalampada (insieme
alla lampadina) estraendolo.
3. Togliere la lampadina guasta
estraendola.
4. Inserire una lampadina nuova nel
portalampada.
5. Installare il portalampada (insie-
me alla lampadina) premendolo.
6. Installare il coprilampada della
luce della targa installando la
vite.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
5D8-F8199-H0.qxd 1/6/07 17:17 Página 69

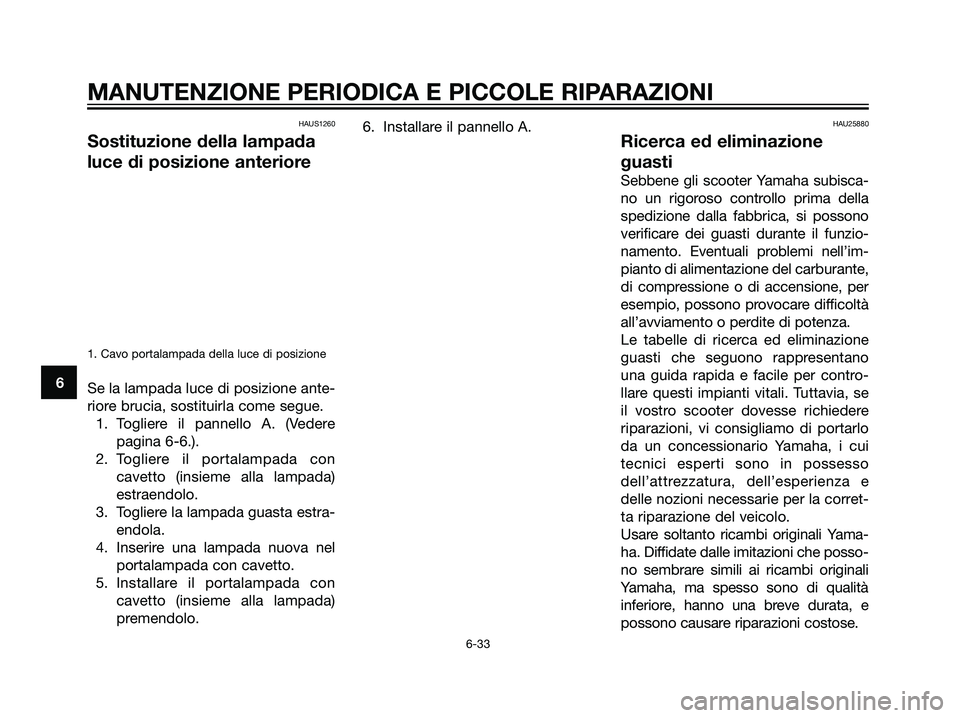

HAUS1260
Sostituzione della lampada
luce di posizione anteriore
1. Cavo portalampada della luce di posizione
Se la lampada luce di posizione ante-
riore brucia, sostituirla come segue.
1. Togliere il pannello A. (Vedere
pagina 6-6.).
2. Togliere il portalampada con
cavetto (insieme alla lampada)
estraendolo.
3. Togliere la lampada guasta estra-
endola.
4. Inserire una lampada nuova nel
portalampada con cavetto.
5. Installare il portalampada con
cavetto (insieme alla lampada)
premendolo.6. Installare il pannello A.
HAU25880
Ricerca ed eliminazione
guasti
Sebbene gli scooter Yamaha subisca-
no un rigoroso controllo prima della
spedizione dalla fabbrica, si possono
verificare dei guasti durante il funzio-
namento. Eventuali problemi nell’im-
pianto di alimentazione del carburante,
di compressione o di accensione, per
esempio, possono provocare difficoltà
all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione
guasti che seguono rappresentano
una guida rapida e facile per contro-
llare questi impianti vitali. Tuttavia, se
il vostro scooter dovesse richiedere
riparazioni, vi consigliamo di portarlo
da un concessionario Yamaha, i cui
tecnici esperti sono in possesso
dell’attrezzatura, dell’esperienza e
delle nozioni necessarie per la corret-
ta riparazione del veicolo.
Usare soltanto ricambi originali Yama-
ha. Diffidate dalle imitazioni che posso-
no sembrare simili ai ricambi originali
Yamaha, ma spesso sono di qualità
inferiore, hanno una breve durata, e
possono causare riparazioni costose.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
5D8-F8199-H0.qxd 1/6/07 17:17 Página 70

6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-34

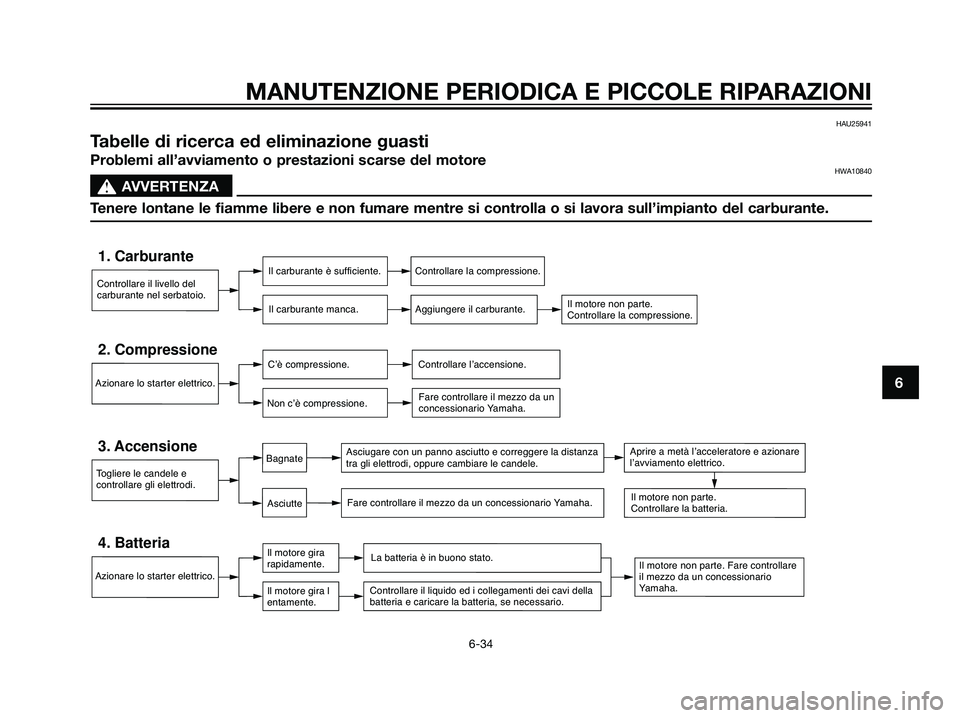

HAU25941
Tabelle di ricerca ed eliminazione guasti
Problemi all’avviamento o prestazioni scarse del motoreHWA10840
s s
AVVERTENZA
Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante.
Controllare il livello del
carburante nel serbatoio.
1. CarburanteIl carburante è sufficiente.
Il carburante manca.Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.
2. CompressioneC’è compressione.
Non c’è compressione.Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.
3. AccensioneAsciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.
4. BatteriaIl motore gira
rapidamente.
Il motore gira l
entamente.La batteria è in buono stato.
Controllare il liquido ed i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
Asciutte
BagnateAprire a metà l’acceleratore e azionare
l’avviamento elettrico.
5D8-F8199-H0.qxd 1/6/07 17:17 Página 71

6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-35

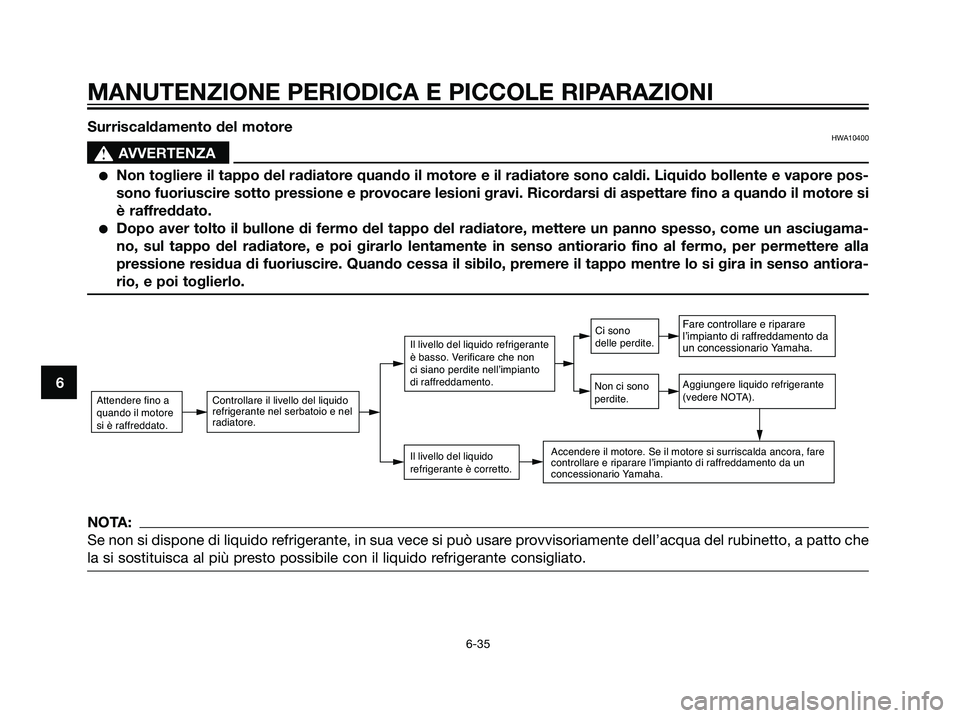

Surriscaldamento del motoreHWA10400
s s
AVVERTENZA
Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore pos-
sono fuoriuscire sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si
è raffreddato.
Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugama-
no, sul tappo del radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla
pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiora-
rio, e poi toglierlo.
Attendere fino a
quando il motore
si è raffreddato.Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.
Il livello del liquido refrigerante
è basso. Verificare che non
ci siano perdite nell’impianto
di raffreddamento.
Fare controllare e riparare
l’impianto di raffreddamento da
un concessionario Yamaha.
Aggiungere liquido refrigerante
(vedere NOTA).
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare l’impianto di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
NOTA:
Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che
la si sostituisca al più presto possibile con il liquido refrigerante consigliato.
5D8-F8199-H0.qxd 1/6/07 17:17 Página 72
