2007 Seat Cordoba Manuale del proprietario (in Italian)

Controlli e rabbocchi periodici183
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

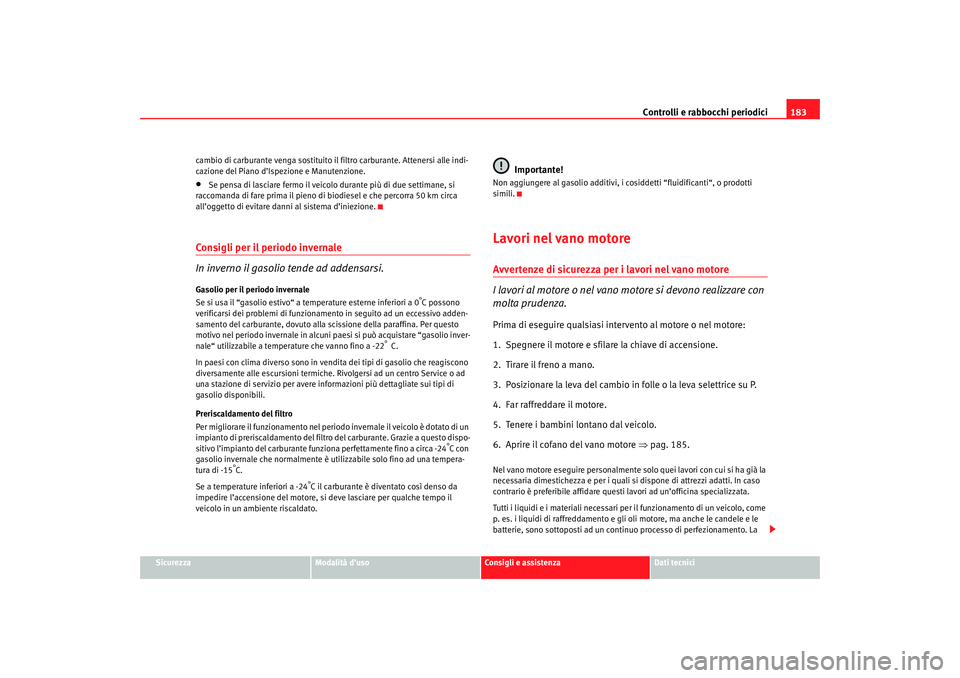

cambio di carburante venga sostituito il
filtro carburante. Attenersi alle indi-
cazione del Piano d’Ispezione e Manutenzione.
•
Se pensa di lasciare fermo il veic olo durante più di due settimane, si
raccomanda di fare prima il pieno di biodiesel e che percorra 50 km circa
all’oggetto di evitare danni al sistema d’iniezione.
Consigli per il periodo invernale
In inverno il gasolio tende ad addensarsi.Gasolio per il periodo invernale
Se si usa il “gasolio estivo“ a temperature esterne inferiori a 0
°C possono
verificarsi dei problemi di funzioname nto in seguito ad un eccessivo adden-
samento del carburante, dovuto alla scissione della paraffina. Per questo
motivo nel periodo invernale in alcuni pa esi si può acquistare “gasolio inver-
nale“ utilizzabile a temperature che vanno fino a -22
° C.
In paesi con clima diverso sono in vend ita dei tipi di gasolio che reagiscono
diversamente alle escursioni termiche. Rivolgersi ad un centro Service o ad
una stazione di servizio per avere informazioni più dettagliate sui tipi di
gasolio disponibili.
Preriscaldamento del filtro
Per migliorare il funzionamento nel periodo invernale il veicolo è dotato di un
impianto di preriscaldamento del filtro del carburante. Grazie a questo dispo-
sitivo l’impianto del carburante funz iona perfettamente fino a circa -24
°C con
gasolio invernale che normalmente è ut ilizzabile solo fino ad una tempera-
tura di -15
°C.
Se a temperature inferiori a -24
°C il carburante è diventato così denso da
impedire l’accensione del motore, si deve lasciare per qualche tempo il
veicolo in un ambiente riscaldato.
Importante!
Non aggiungere al gasolio additivi, i cosiddetti “fluidificanti“, o prodotti
simili.Lavori nel vano motoreAvvertenze di sicurezza per i lavori nel vano motore
I lavori al motore o nel vano motore si devono realizzare con
molta prudenza.Prima di eseguire qualsiasi intervento al motore o nel motore:
1. Spegnere il motore e sfilare la chiave di accensione.
2. Tirare il freno a mano.
3. Posizionare la leva del cambio in folle o la leva selettrice su P.
4. Far raffreddare il motore.
5. Tenere i bambini lontano dal veicolo.
6. Aprire il cofano del vano motore ⇒pag. 185.Nel vano motore eseguire personalmente so lo quei lavori con cui si ha già la
necessaria dimestichezza e per i quali si dispone di attrezzi adatti. In caso
contrario è preferibile affidare questi lavori ad un’officina specializzata.
Tutti i liquidi e i materiali necessari pe r il funzionamento di un veicolo, come
p. es. i liquidi di raffreddamento e gli oli motore, ma anche le candele e le
batterie, sono sottoposti ad un continuo processo di perfezionamento. La
cordoba_italia_0706.book Seite 183 Dien stag, 29. August 2006 9:54 09

Controlli e rabbocchi periodici

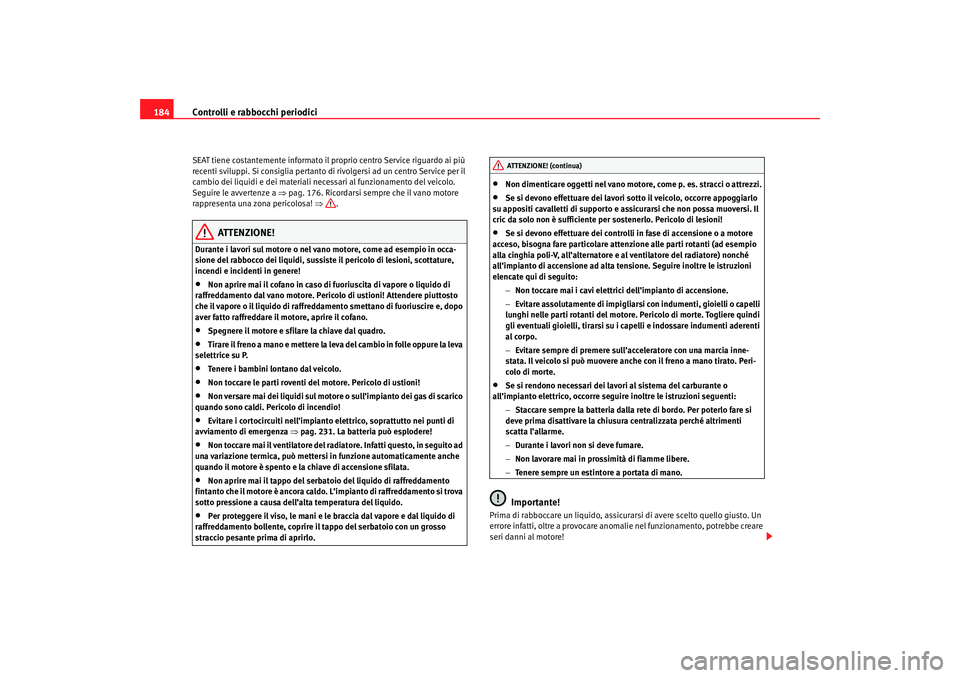

184SEAT tiene costantemente informato il pr oprio centro Service riguardo ai più
recenti sviluppi. Si consiglia pertanto di ri volgersi ad un centro Service per il
cambio dei liquidi e dei materiali nece ssari al funzionamento del veicolo.
Seguire le avvertenze a ⇒pag. 176. Ricordarsi sempre che il vano motore
rappresenta una zona pericolosa! ⇒.
ATTENZIONE!
Durante i lavori sul motore o nel vano motore, come ad esempio in occa-
sione del rabbocco dei liquidi, sussiste il pericolo di lesioni, scottature,
incendi e incidenti in genere!•
Non aprire mai il cofano in caso di fuoriuscita di vapore o liquido di
raffreddamento dal vano motore. Perico lo di ustioni! Attendere piuttosto
che il vapore o il liquido di raffreddamento smettano di fuoriuscire e, dopo
aver fatto raffreddare il motore, aprire il cofano.
•
Spegnere il motore e sfilare la chiave dal quadro.
•
Tirare il freno a mano e mettere la leva del cambio in folle oppure la leva
selettrice su P.
•
Tenere i bambini lontano dal veicolo.
•
Non toccare le parti roventi del motore. Pericolo di ustioni!
•
Non versare mai dei liquidi sul motore o sull’impianto dei gas di scarico
quando sono caldi. Pe ricolo di incendio!
•
Evitare i cortocircuiti nell’impianto elettrico, soprattutto nei punti di
avviamento di emergenza ⇒pag. 231. La batteria può esplodere!
•
Non toccare mai il ventilatore del radi atore. Infatti questo, in seguito ad
una variazione termica, può mettersi in funzione automaticamente anche
quando il motore è spento e la chiave di accensione sfilata.
•
Non aprire mai il tappo del serbatoio del liquido di raffreddamento
fintanto che il motore è ancora caldo. L’impianto di raffreddamento si trova
sotto pressione a causa dell’alta temperatura del liquido.
•
Per proteggere il viso, le mani e le braccia dal vapore e dal liquido di
raffreddamento bollente, coprire il tappo del serbatoio con un grosso
straccio pesante prima di aprirlo.
•
Non dimenticare oggetti nel vano moto re, come p. es. stracci o attrezzi.
•
Se si devono effettuare dei lavori sotto il veicolo, occorre appoggiarlo
su appositi cavalletti di supporto e assicurarsi che non possa muoversi. Il
cric da solo non è sufficiente per sostenerlo. Pericolo di lesioni!
•
Se si devono effettuare dei controlli in fase di accensione o a motore
acceso, bisogna fare particolare attenzione alle parti rotanti (ad esempio
alla cinghia poli-V, all’alternatore e al ventilatore del radiatore) nonché
all’impianto di accensione ad alta tensione. Seguire inoltre le istruzioni
elencate qui di seguito:
−Non toccare mai i cavi elettrici dell’impianto di accensione.
− Evitare assolutamente di impigliarsi con indumenti, gioielli o capelli
lunghi nelle parti rotanti del motore. Pericolo di morte. Togliere quindi
gli eventuali gioielli, tirarsi su i capelli e indossare indumenti aderenti
al corpo.
− Evitare sempre di premere sull’acceleratore con una marcia inne-
stata. Il veicolo si può muovere anche con il freno a mano tirato. Peri-
colo di morte.
•
Se si rendono necessari dei lavori al sistema del carburante o
all’impianto elettrico, occorre seguire inoltre le istruzioni seguenti:
−Staccare sempre la batteria dalla rete di bordo. Per poterlo fare si
deve prima disattivare la chiusura centralizzata perché altrimenti
scatta l’allarme.
− Durante i lavori non si deve fumare.
− Non lavorare mai in prossimità di fiamme libere.
− Tenere sempre un estintore a portata di mano.Importante!
Prima di rabboccare un liquido, assicurarsi di avere scelto quello giusto. Un
errore infatti, oltre a provocare anomalie nel funzionamento, potrebbe creare
seri danni al motore!
ATTENZIONE! (continua)
cordoba_italia_0706.book Seite 184 Dien stag, 29. August 2006 9:54 09

Controlli e rabbocchi periodici185
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

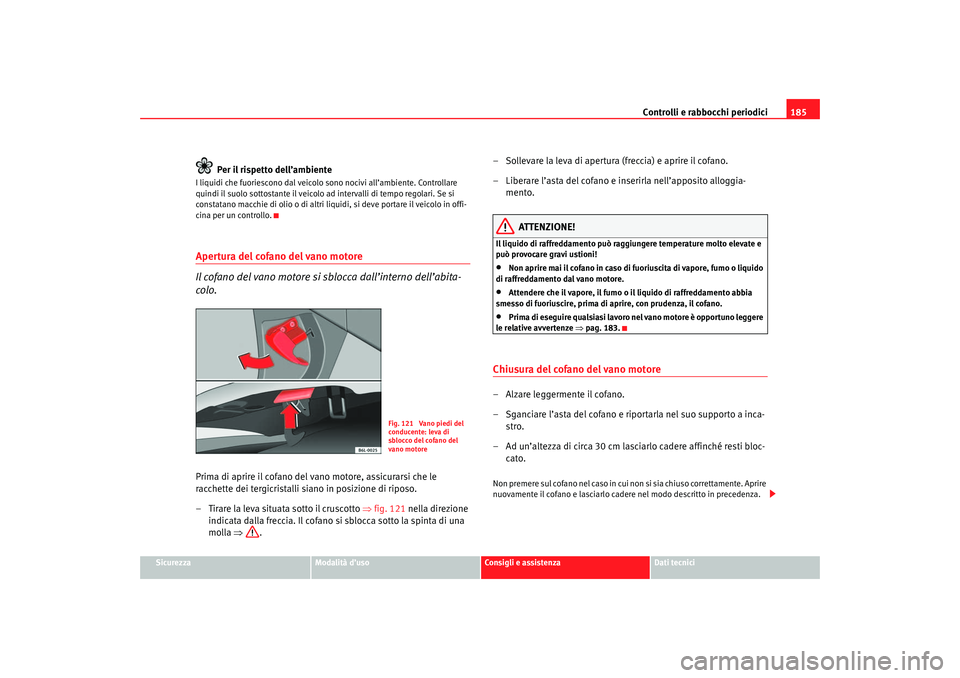

Per il rispetto dell’ambiente
I liquidi che fuoriescono dal veicolo sono nocivi all’ambiente. Controllare
quindi il suolo sottostante il veicolo ad intervalli di tempo regolari. Se si
constatano macchie di olio o di altri liquidi, si deve portare il veicolo in offi-
cina per un controllo.Apertura del cofano del vano motore
Il cofano del vano motore si sblocca dall’interno dell’abita-
colo.Prima di aprire il cofano del vano motore, assicurarsi che le
racchette dei tergicristalli siano in posizione di riposo.
– Tirare la leva situata sotto il cruscotto ⇒fig. 121 nella direzione
indicata dalla freccia. Il cofano si sblocca sotto la spinta di una
molla ⇒ . – Sollevare la leva di apertura (freccia) e aprire il cofano.
– Liberare l’asta del cofano e inserirla nell’apposito alloggia-
mento.
ATTENZIONE!
Il liquido di raffreddamento può ragg iungere temperature molto elevate e
può provocare gravi ustioni!•
Non aprire mai il cofano in caso di fuoriuscita di vapore, fumo o liquido
di raffreddamento dal vano motore.
•
Attendere che il vapore, il fumo o il liquido di raffreddamento abbia
smesso di fuoriuscire, prima di aprire, con prudenza, il cofano.
•
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le relative avvertenze ⇒pag. 183.
Chiusura del cofano del vano motore– Alzare leggermente il cofano.
– Sganciare l’asta del cofano e riportarla nel suo supporto a inca-
stro.
– Ad un’altezza di circa 30 cm lasciarlo cadere affinché resti bloc- cato.Non premere sul cofano nel caso in cui non si sia chiuso correttamente. Aprire
nuovamente il cofano e lasciarlo cade re nel modo descritto in precedenza.
Fig. 121 Vano piedi del
conducente: leva di
sblocco del cofano del
vano motore
cordoba_italia_0706.book Seite 185 Dien stag, 29. August 2006 9:54 09

Controlli e rabbocchi periodici
186

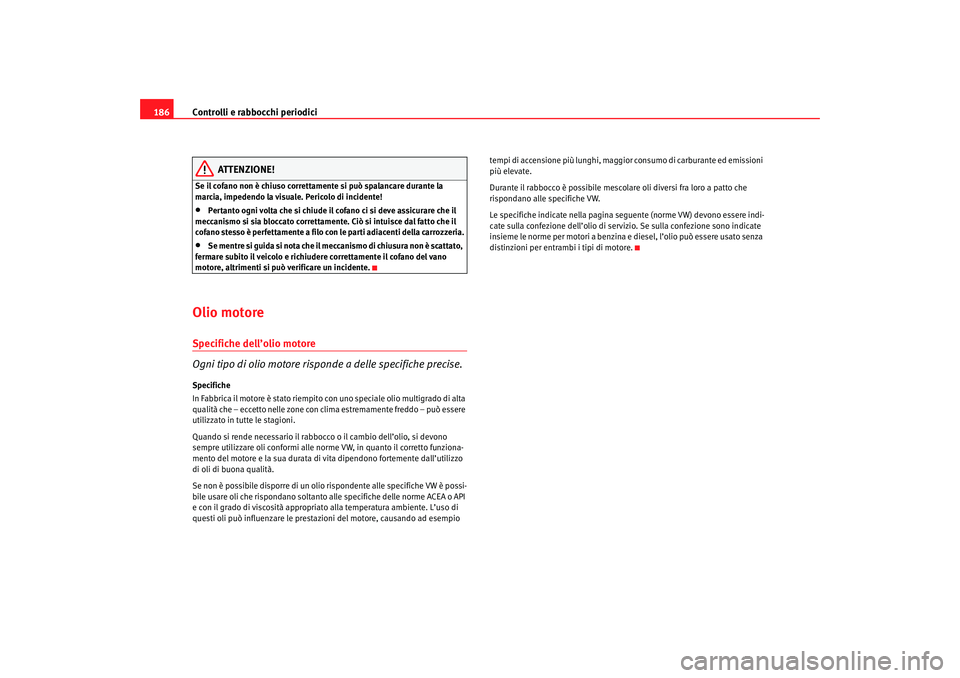

ATTENZIONE!
Se il cofano non è chiuso correttamente si può spalancare durante la
marcia, impedendo la visuale. Pericolo di incidente!•
Pertanto ogni volta che si chiude il cofano ci si deve assicurare che il
meccanismo si sia bloccato correttamente. Ciò si intuisce dal fatto che il
cofano stesso è perfettamente a filo con le parti adiacenti della carrozzeria.
•
Se mentre si guida si nota che il meccanismo di chiusura non è scattato,
fermare subito il veicolo e richiudere correttamente il cofano del vano
motore, altrimenti si può verificare un incidente.
Olio motoreSpecifiche dell’olio motore
Ogni tipo di olio motore risponde a delle specifiche precise.Specifiche
In Fabbrica il motore è stato riempito co n uno speciale olio multigrado di alta
qualità che – eccetto nelle zone con clima estremamente freddo – può essere
utilizzato in tutte le stagioni.
Quando si rende necessario il rabbocco o il cambio dell’olio, si devono
sempre utilizzare oli conformi alle norm e VW, in quanto il corretto funziona-
mento del motore e la sua durata di vita dipendono fortemente dall’utilizzo
di oli di buona qualità.
Se non è possibile disporre di un olio rispondente alle specifiche VW è possi-
bile usare oli che rispondano soltanto alle specifiche delle norme ACEA o API
e con il grado di viscosità appropriato alla temperatura ambiente. L’uso di
questi oli può influenzare le prestazioni del motore, causando ad esempio tempi di accensione più lunghi, maggio
r consumo di carburante ed emissioni
più elevate.
Durante il rabbocco è possibile mescolare oli diversi fra loro a patto che
rispondano alle specifiche VW.
Le specifiche indicate nella pagina seguente (norme VW) devono essere indi-
cate sulla confezione dell’olio di servizio. Se sulla confezione sono indicate
insieme le norme per motori a benzina e diesel, l’olio può essere usato senza
distinzioni per entrambi i tipi di motore.
cordoba_italia_0706.book Seite 186 Dien stag, 29. August 2006 9:54 09

Controlli e rabbocchi periodici187
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

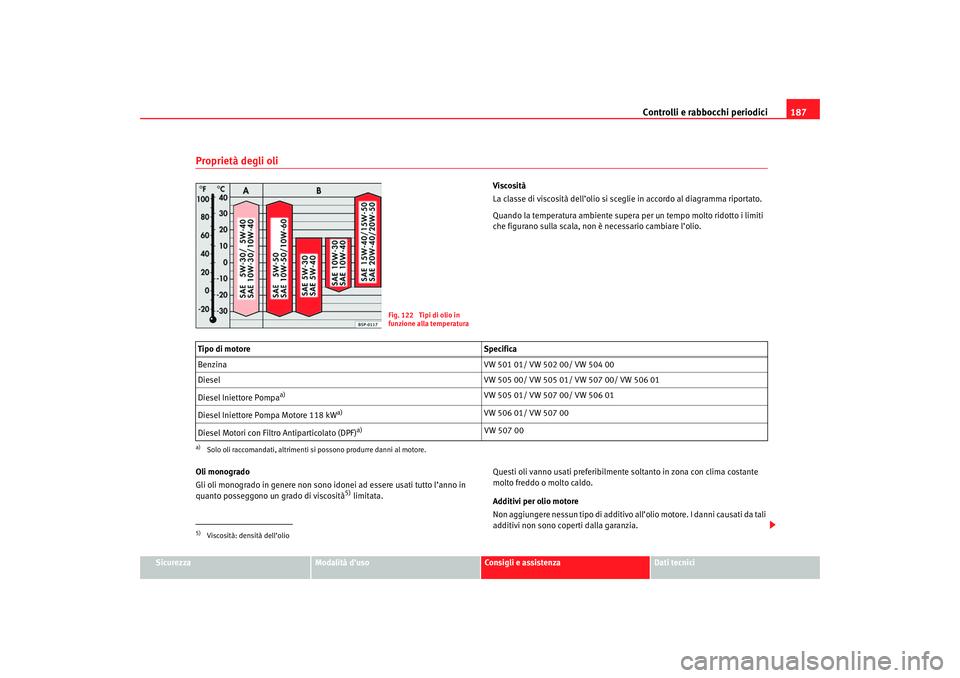

Proprietà degli oli
Viscosità
La classe di viscosità dell’olio si sceglie in accordo al diagramma riportato.
Quando la temperatura ambiente supera per un tempo molto ridotto i limiti
che figurano sulla scala, non è necessario cambiare l’olio.
Oli monogrado
Gli oli monogrado in genere non sono id onei ad essere usati tutto l’anno in
quanto posseggono un grado di viscosità
5) limitata. Questi oli vanno usati preferibilmente soltanto in zona con clima costante
molto freddo o molto caldo.
Additivi per olio motore
Non aggiungere nessun tipo di additivo all’olio motore. I danni causati da tali
additivi non sono coperti dalla garanzia.
Fig. 122 Tipi di olio in
funzione alla temperatura
Tipo di motore
Specifica
Benzina VW 501 01/ VW 502 00/ VW 504 00
Diesel VW 505 00/ VW 505 01/ VW 507 00/ VW 506 01
Diesel Iniettore Pompa
a)
a)Solo oli raccomandati, altrimenti si possono produrre danni al motore.
VW 505 01/ VW 507 00/ VW 506 01
Diesel Iniettore Pompa Motore 118 kW
a)
VW 506 01/ VW 507 00
Diesel Motori con Filtro Antiparticol ato (DPF)
a)
VW 507 00
5)Viscosità: densità dell’olio
cordoba_italia_0706.book Seite 187 Dien stag, 29. August 2006 9:54 09

Controlli e rabbocchi periodici
188

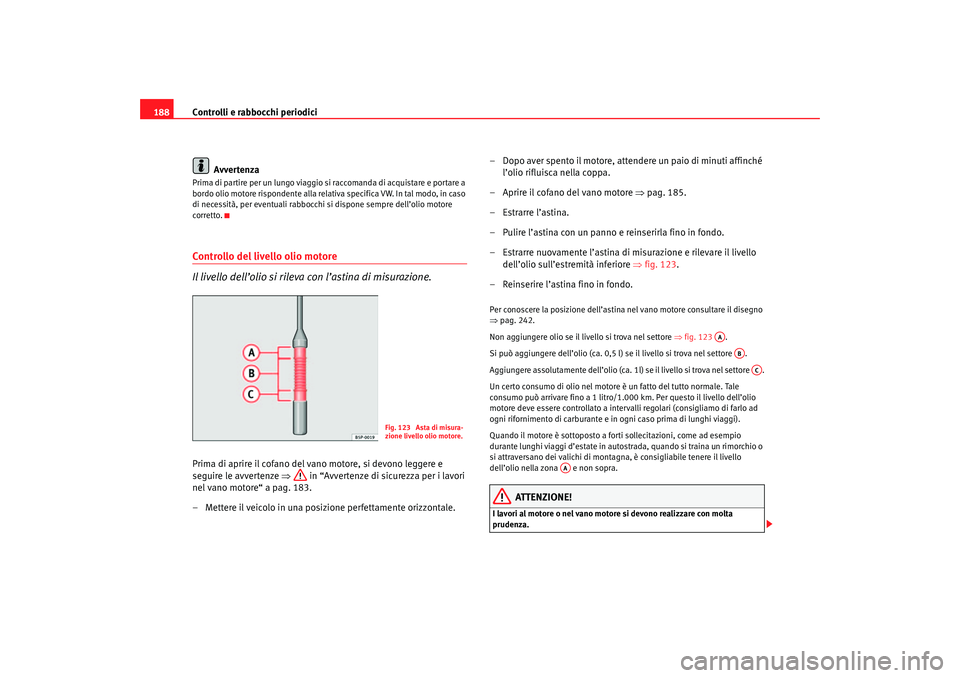

AvvertenzaPrima di partire per un lungo viaggio si raccomanda di acquistare e portare a
bordo olio motore rispondente alla relati va specifica VW. In tal modo, in caso
di necessità, per eventuali rabbocchi si dispone sempre dell’olio motore
corretto.Controllo del livello olio motore
Il livello dell’olio si rileva con l’astina di misurazione.Prima di aprire il cofano del vano motore, si devono leggere e
seguire le avvertenze ⇒ in “Avvertenze di sicurezza per i lavori
nel vano motore“ a pag. 183.
– Mettere il veicolo in una posizione perfettamente orizzontale. – Dopo aver spento il motore, attendere un paio di minuti affinché
l’olio rifluisca nella coppa.
– Aprire il cofano del vano motore ⇒pag. 185.
–Estrarre l’astina.
– Pulire l’astina con un panno e reinserirla fino in fondo.
– Estrarre nuovamente l’astina di misurazione e rilevare il livello dell’olio sull’estremità inferiore ⇒ fig. 123.
– Reinserire l’astina fino in fondo.
Per conoscere la posizione dell’astina nel vano motore consultare il disegno
⇒ pag. 242.
Non aggiungere olio se il livello si trova nel settore ⇒fig. 123 .
Si può aggiungere dell’olio (ca. 0,5 l) se il livello si trova nel settore .
Aggiungere assolutamente dell’olio (ca. 1l) se il livello si trova nel settore .
Un certo consumo di olio nel motore è un fatto del tutto normale. Tale
consumo può arrivare fino a 1 litro/1.000 km. Per questo il livello dell’olio
motore deve essere controllato a intervalli regolari (consigliamo di farlo ad
ogni rifornimento di carburante e in ogni caso prima di lunghi viaggi).
Quando il motore è sottoposto a forti sollecitazioni, come ad esempio
durante lunghi viaggi d’estate in autostrada, quando si traina un rimorchio o
si attraversano dei valichi di montagna, è consigliabile tenere il livello
dell’olio nella zona e non sopra.
ATTENZIONE!
I lavori al motore o nel vano motore si devono realizzare con molta
prudenza.
Fig. 123 Asta di misura-
zione livello olio motore.
AA
AB
AC
AA
cordoba_italia_0706.book Seite 188 Dien stag, 29. August 2006 9:54 09

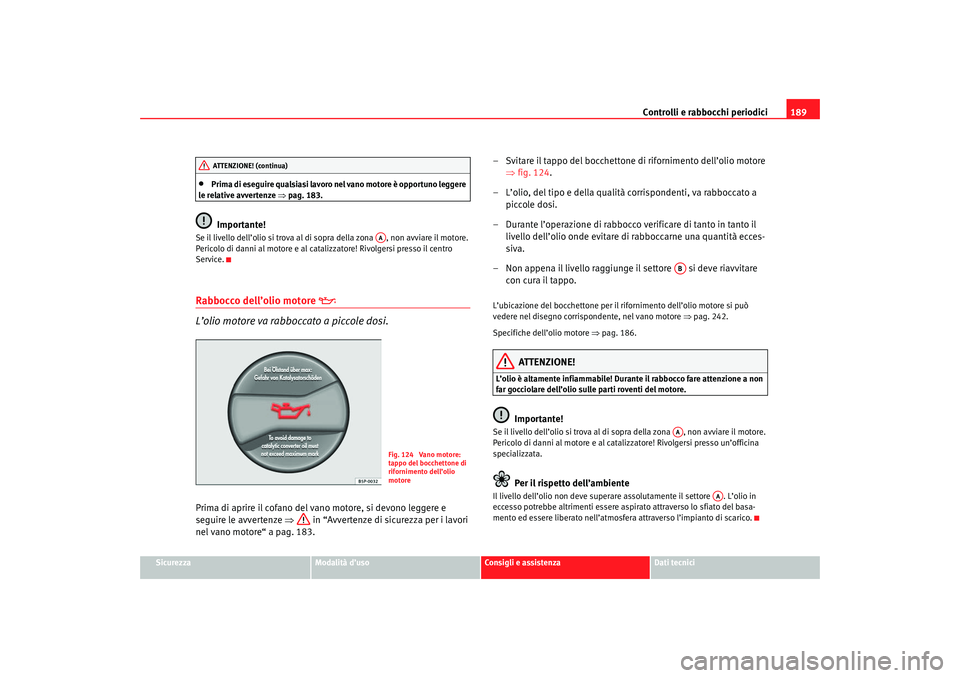

Controlli e rabbocchi periodici189
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
•
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le relative avvertenze ⇒pag. 183.Importante!
Se il livello dell’olio si trova al di sopra della zona , non avviare il motore.
Pericolo di danni al motore e al catali zzatore! Rivolgersi presso il centro
Service.Rabbocco dell’olio motore


L’olio motore va rabboccato a piccole dosi.
Prima di aprire il cofano del vano motore, si devono leggere e
seguire le avvertenze ⇒ in “Avvertenze di sicurezza per i lavori
nel vano motore“ a pag. 183. – Svitare il tappo del bocchettone di rifornimento dell’olio motore
⇒fig. 124.
– L’olio, del tipo e della qualità corrispondenti, va rabboccato a piccole dosi.
– Durante l’operazione di rabbocco verificare di tanto in tanto il livello dell’olio onde evitare di rabboccarne una quantità ecces-
siva.
– Non appena il livello raggiunge il settore si deve riavvitare con cura il tappo.
L’ubicazione del bocchettone per il rifornimento dell’olio motore si può
vedere nel disegno corrispondente, nel vano motore ⇒pag. 242.
Specifiche dell’olio motore ⇒pag. 186.
ATTENZIONE!
L’olio è altamente infiammabile! Durante il rabbocco fare attenzione a non
far gocciolare dell’olio sulle parti roventi del motore.
Importante!
Se il livello dell’olio si trova al di so pra della zona , non avviare il motore.
Pericolo di danni al motore e al catalizzatore! Rivolgersi presso un’officina
specializzata.
Per il rispetto dell’ambiente
Il livello dell’olio non deve superare assolutamente il settore . L’olio in
eccesso potrebbe altrimenti essere aspirato attraverso lo sfiato del basa-
mento ed essere liberato nell’atmosfera attraverso l’impianto di scarico.
ATTENZIONE! (continua)
AAFig. 124 Vano motore:
tappo del bocchettone di
rifornimento dell’olio
motore
ABAA
AA
cordoba_italia_0706.book Seite 189 Dien stag, 29. August 2006 9:54 09

Controlli e rabbocchi periodici

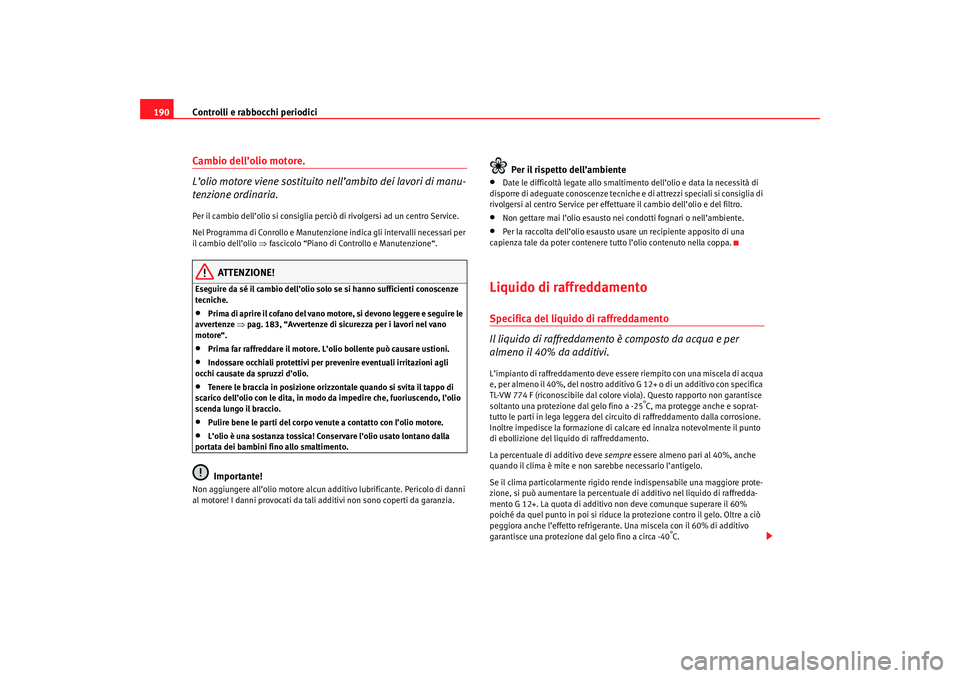

190Cambio dell’olio motore.
L’olio motore viene sostituito nell’ambito dei lavori di manu-
tenzione ordinaria.Per il cambio dell’olio si consiglia perciò di rivolgersi ad un centro Service.
Nel Programma di Conrollo e Manutenzione indica gli intervalli necessari per
il cambio dell’olio ⇒fascicolo “Piano di Controllo e Manutenzione“.
ATTENZIONE!
Eseguire da sé il cambio dell’olio so lo se si hanno sufficienti conoscenze
tecniche.•
Prima di aprire il cofano del vano motore, si devono leggere e seguire le
avvertenze ⇒ pag. 183, “Avvertenze di sicurezza per i lavori nel vano
motore“.
•
Prima far raffreddare il motore. L’olio bollente può causare ustioni.
•
Indossare occhiali protettivi per prevenire eventuali irritazioni agli
occhi causate da spruzzi d’olio.
•
Tenere le braccia in posizione orizzontale quando si svita il tappo di
scarico dell’olio con le dita, in modo da impedire che, fuoriuscendo, l’olio
scenda lungo il braccio.
•
Pulire bene le parti del corpo venute a contatto con l’olio motore.
•
L’olio è una sostanza tossica! Conservare l’olio usato lontano dalla
portata dei bambini fino allo smaltimento.Importante!
Non aggiungere all’olio motore alcun a dditivo lubrificante. Pericolo di danni
al motore! I danni provocati da tali ad ditivi non sono coperti da garanzia.
Per il rispetto dell’ambiente
•
Date le difficoltà legate allo smaltimento dell’olio e data la necessità di
disporre di adeguate conoscenze tecniche e di attrezzi speciali si consiglia di
rivolgersi al centro Service per effettuare il cambio dell’olio e del filtro.
•
Non gettare mai l’olio esausto nei condotti fognari o nell’ambiente.
•
Per la raccolta dell’olio esausto usare un recipiente apposito di una
capienza tale da poter contenere tutto l’olio contenuto nella coppa.
Liquido di raffreddamentoSpecifica del liquido di raffreddamento
Il liquido di raffreddamento è composto da acqua e per
almeno il 40% da additivi.L’impianto di raffreddamento deve essere riempito con una miscela di acqua
e, per almeno il 40%, del nostro additivo G 12+ o di un additivo con specifica
TL-VW 774 F (riconoscibile dal colore viola). Questo rapporto non garantisce
soltanto una protezione dal gelo fino a -25
°C, ma protegge anche e soprat-
tutto le parti in lega leggera del circuito di raffreddamento dalla corrosione.
Inoltre impedisce la formazione di calcare ed innalza notevolmente il punto
di ebollizione del liquido di raffreddamento.
La percentuale di additivo deve sempre essere almeno pari al 40%, anche
quando il clima è mite e no n sarebbe necessario l’antigelo.
Se il clima particolarmente rigido re nde indispensabile una maggiore prote-
zione, si può aumentare la percentuale di additivo nel liquido di raffredda-
mento G 12+. La quota di additivo non deve comunque superare il 60%
poiché da quel punto in poi si riduce la protezione contro il gelo. Oltre a ciò
peggiora anche l’effetto refrigerante. Una miscela con il 60% di additivo
garantisce una protezione dal gelo fino a circa -40
°C.
cordoba_italia_0706.book Seite 190 Dien stag, 29. August 2006 9:54 09
