2007 Seat Cordoba Manuale del proprietario (in Italian)

Per vedere ed essere visti103
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

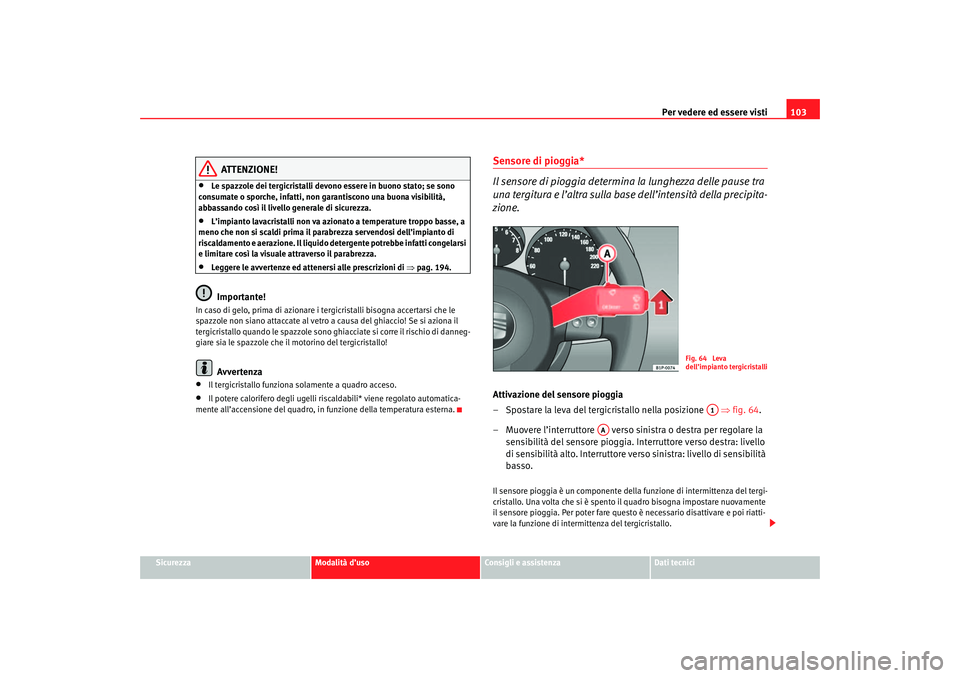

ATTENZIONE!
•
Le spazzole dei tergicristalli devono essere in buono stato; se sono
consumate o sporche, infatti, non garantiscono una buona visibilità,
abbassando così il livello generale di sicurezza.
•
L’impianto lavacristalli non va azionato a temperature troppo basse, a
meno che non si scaldi prima il parabrezza servendosi dell’impianto di
riscaldamento e aerazione. Il liquido detergente potrebbe infatti congelarsi
e limitare così la visuale attraverso il parabrezza.
•
Leggere le avvertenze ed attenersi alle prescrizioni di ⇒pag. 194.Importante!
In caso di gelo, prima di azionare i tergicristalli bisogna accertarsi che le
spazzole non siano attaccate al vetro a causa del ghiaccio! Se si aziona il
tergicristallo quando le spazzole sono gh iacciate si corre il rischio di danneg-
giare sia le spazzole che il motorino del tergicristallo!
Avvertenza
•
Il tergicristallo funziona solamente a quadro acceso.
•
Il potere calorifero degli ugelli risc aldabili* viene regolato automatica-
mente all’accensione del quadro, in funzione della temperatura esterna.
Sensore di pioggia*
Il sensore di pioggia determina la lunghezza delle pause tra
una tergitura e l’altra sulla base dell’intensità della precipita-
zione.Attivazione del sensore pioggia
– Spostare la leva del tergicristallo nella posizione ⇒fig. 64 .
– Muovere l’interruttore verso sinistra o destra per regolare la sensibilità del sensore pioggia. Interruttore verso destra: livello
di sensibilità alto. Interruttore verso sinistra: livello di sensibilità
basso.Il sensore pioggia è un componente della funzione di intermittenza del tergi-
cristallo. Una volta che si è spento il quadro bisogna impostare nuovamente
il sensore pioggia. Per poter fare questo è necessario disattivare e poi riatti-
vare la funzione di in termittenza del tergicristallo.
Fig. 64 Leva
dell’impianto tergicristalli
A1
AA
cordoba_italia_0706.book Seite 103 Dien stag, 29. August 2006 9:54 09

Per vedere ed essere visti
104

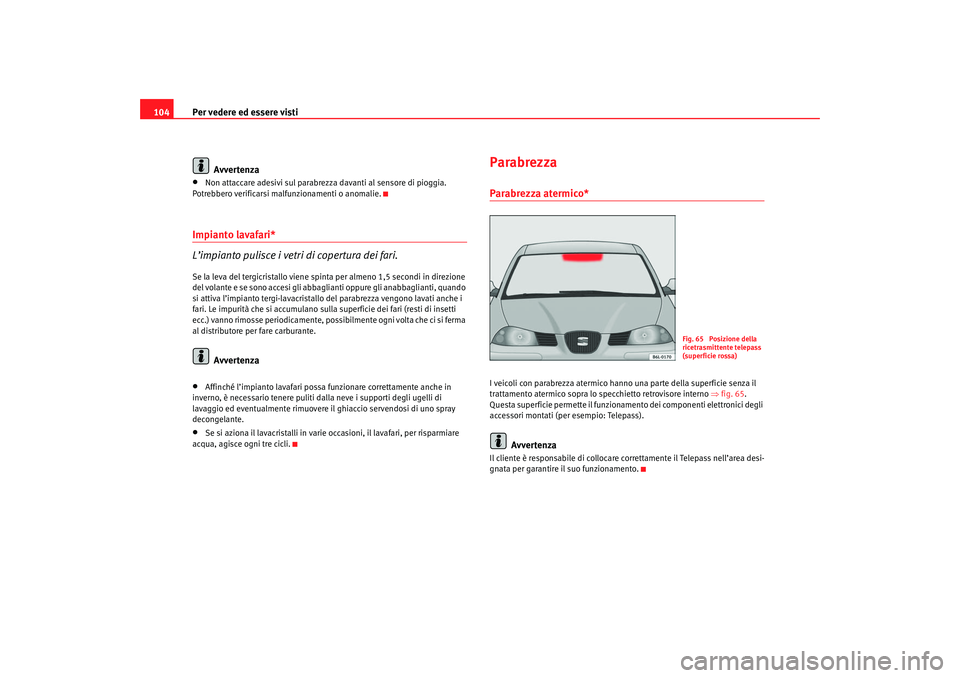

Avvertenza•
Non attaccare adesivi sul parabrezza davanti al sensore di pioggia.
Potrebbero verificarsi malfunzionamenti o anomalie.
Impianto lavafari*
L’impianto pulisce i vetri di copertura dei fari.Se la leva del tergicristallo viene spinta per almeno 1,5 secondi in direzione
del volante e se sono accesi gli abbagl ianti oppure gli anabbaglianti, quando
si attiva l’impianto tergi-lavacristallo del parabrezza vengono lavati anche i
fari. Le impurità che si accumulano sulla superficie dei fari (resti di insetti
ecc.) vanno rimosse periodicamente, possibilmente ogni volta che ci si ferma
al distributore per fare carburante.
Avvertenza
•
Affinché l’impianto lavafari possa funzionare correttamente anche in
inverno, è necessario tenere puliti dalla neve i supporti degli ugelli di
lavaggio ed eventualmente rimuovere il ghiaccio servendosi di uno spray
decongelante.
•
Se si aziona il lavacristalli in varie occasioni, il lavafari, per risparmiare
acqua, agisce ogni tre cicli.
ParabrezzaParabrezza atermico*I veicoli con parabrezza atermico hanno una parte della superficie senza il
trattamento atermico sopra lo specchietto retrovisore interno ⇒fig. 65 .
Questa superficie permette il funzionamento dei componenti elettronici degli
accessori montati (per esempio: Telepass).
Avvertenza
Il cliente è responsabile di collocare correttamente il Telepass nell’area desi-
gnata per garantire il suo funzionamento.
Fig. 65 Posizione della
ricetrasmittente telepass
(superficie rossa)
cordoba_italia_0706.book Seite 104 Dien stag, 29. August 2006 9:54 09

Per vedere ed essere visti105
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

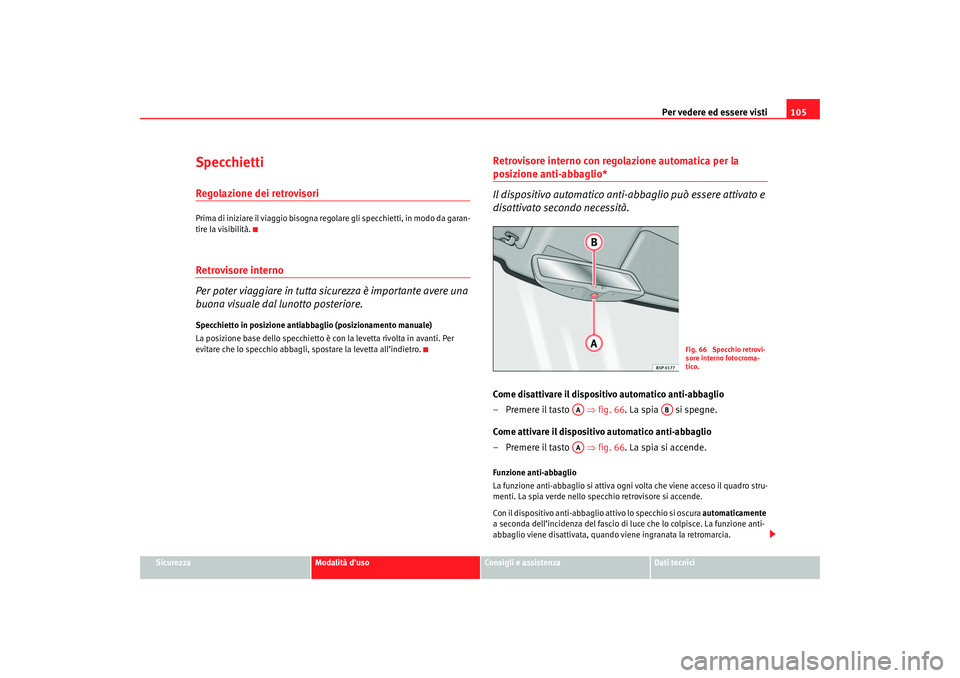

SpecchiettiRegolazione dei retrovisoriPrima di iniziare il viaggio bisogna rego lare gli specchietti, in modo da garan-
tire la visibilità.Retrovisore interno
Per poter viaggiare in tutta sicurezza è importante avere una
buona visuale dal lunotto posteriore.Specchietto in posi zione antiabbaglio (posizionamento manuale)
La posizione base dello specchietto è co n la levetta rivolta in avanti. Per
evitare che lo specchio abbagli, spostare la levetta all’indietro.
Retrovisore interno con regolazione automatica per la posizione anti-abbaglio*
Il dispositivo automatico anti-abbaglio può essere attivato e
disattivato secondo necessità.Come disattivare il dispositivo automatico anti-abbaglio
– Premere il tasto ⇒fig. 66. La spia si spegne.
Come attivare il dispositivo automatico anti-abbaglio
– Premere il tasto ⇒fig. 66. La spia si accende.Funzione anti-abbaglio
La funzione anti-abbaglio si attiva ogni volta che viene acceso il quadro stru-
menti. La spia verde nello s pecchio retrovisore si accende.
Con il dispositivo anti-abbaglio attivo lo specchio si oscura automaticamente
a seconda dell’incidenza del fascio di luce che lo colpisce. La funzione anti-
abbaglio viene disattivata, quando viene ingranata la retromarcia.
Fig. 66 Specchio retrovi-
sore interno fotocroma-
tico.
AA
AB
AA
cordoba_italia_0706.book Seite 105 Dien stag, 29. August 2006 9:54 09

Per vedere ed essere visti
106

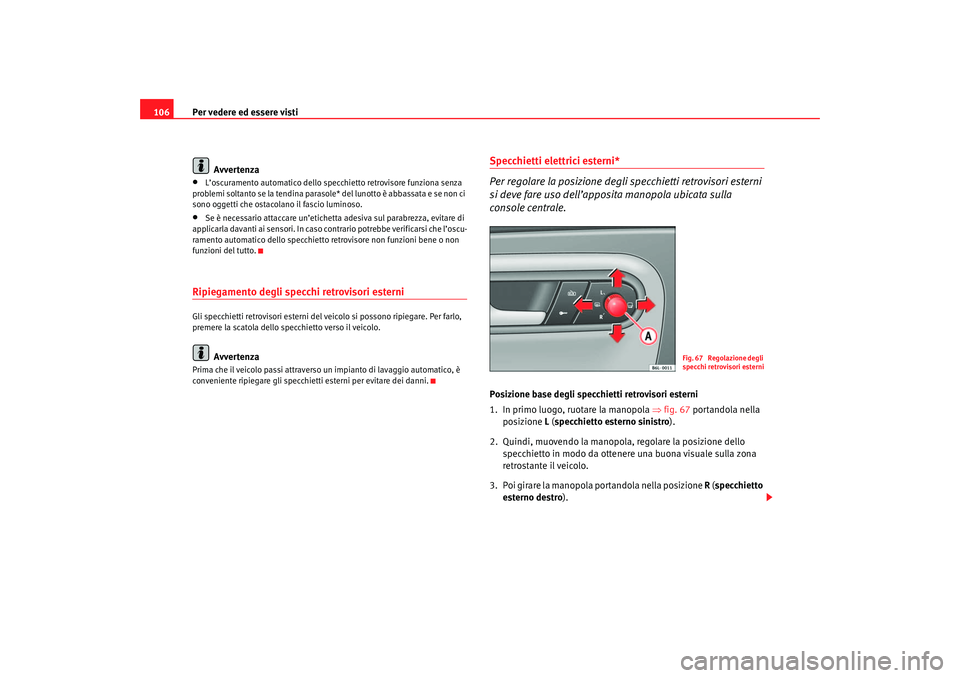

Avvertenza•
L’oscuramento automatico dello specchietto retrovisore funziona senza
problemi soltanto se la tendina parasole* del lunotto è abbassata e se non ci
sono oggetti che ostacolano il fascio luminoso.
•
Se è necessario attaccare un’etichetta adesiva sul parabrezza, evitare di
applicarla davanti ai sensori. In caso contrario potrebbe verificarsi che l’oscu-
ramento automatico dello specchietto retrovisore non funzioni bene o non
funzioni del tutto.
Ripiegamento degli specchi retrovisori esterniGli specchietti retrovisori esterni del veicolo si possono ripiegare. Per farlo,
premere la scatola dello specchietto verso il veicolo.
Avvertenza
Prima che il veicolo passi attraverso un impianto di lavaggio automatico, è
conveniente ripiegare gli specchietti esterni per evitare dei danni.
Specchietti elettrici esterni*
Per regolare la posizione degli specchietti retrovisori esterni
si deve fare uso dell’apposita manopola ubicata sulla
console centrale.Posizione base degli specchietti retrovisori esterni
1. In primo luogo, ruotare la manopola ⇒fig. 67 portandola nella
posizione L (specchietto esterno sinistro ).
2. Quindi, muovendo la manopola, regolare la posizione dello specchietto in modo da ottenere una buona visuale sulla zona
retrostante il veicolo.
3. Poi girare la manopola portandola nella posizione R (specchietto
esterno destro ).
Fig. 67 Regolazione degli
specchi retrovisori esterni
cordoba_italia_0706.book Seite 106 Dien stag, 29. August 2006 9:54 09

Per vedere ed essere visti107
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

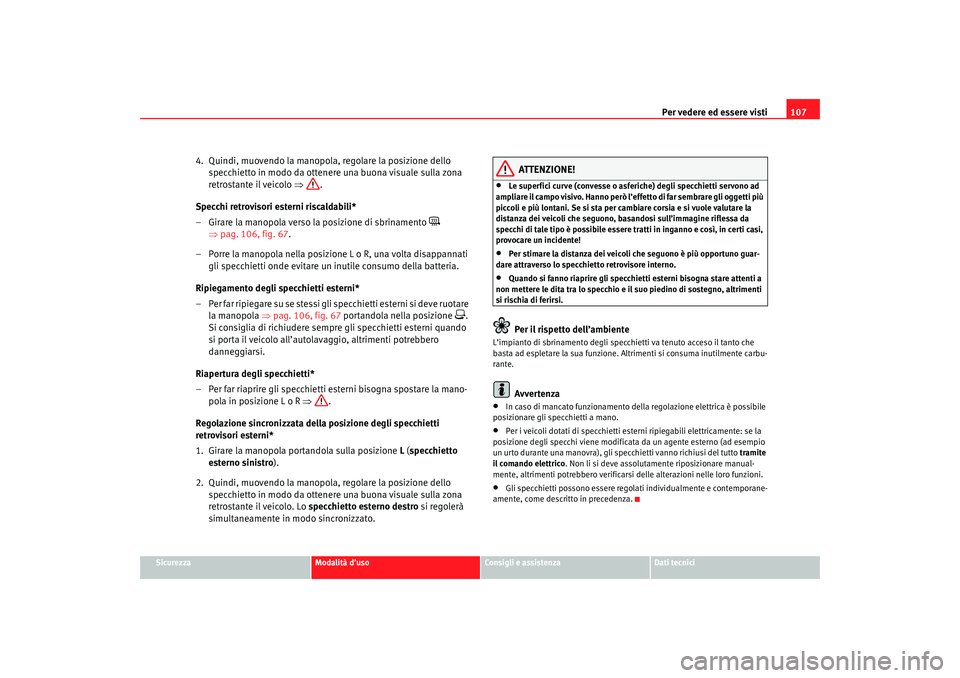

4. Quindi, muovendo la manopola, regolare la posizione dello
specchietto in modo da ottenere una buona visuale sulla zona
retrostante il veicolo ⇒.
Specchi retrovisori esterni riscaldabili*
– Girare la manopola verso la posizione di sbrinamento

⇒ pag. 106, fig. 67 .
– Porre la manopola nella posizione L o R, una volta disappannati gli specchietti onde evitare un inutile consumo della batteria.
Ripiegamento degli specchietti esterni*
– Per far ripiegare su se stessi gli specchietti esterni si deve ruotare la manopola ⇒pag. 106, fig. 67 portandola nella posizione
.
Si consiglia di richiudere sempre gli specchietti esterni quando
si porta il veicolo all’autolavaggio, altrimenti potrebbero
danneggiarsi.
Riapertura degli specchietti*
– Per far riaprire gli specchietti esterni bisogna spostare la mano- pola in posizione L o R ⇒.
Regolazione sincronizzata della posizione degli specchietti
retrovisori esterni*
1. Girare la manopola portandola sulla posizione L ( specchietto
esterno sinistro ).
2. Quindi, muovendo la manopola, regolare la posizione dello specchietto in modo da ottenere una buona visuale sulla zona
retrostante il veicolo. Lo specchietto esterno destro si regolerà
simultaneamente in modo sincronizzato.
ATTENZIONE!
•
Le superfici curve (convesse o asferiche) degli specchietti servono ad
ampliare il campo visivo. Hanno però l’ effetto di far sembrare gli oggetti più
piccoli e più lontani. Se si sta per cambiare corsia e si vuole valutare la
distanza dei veicoli che seguono, basandosi sull’immagine riflessa da
specchi di tale tipo è possibile essere tratti in inganno e così, in certi casi,
provocare un incidente!
•
Per stimare la distanza dei veicoli che seguono è più opportuno guar-
dare attraverso lo specchietto retrovisore interno.
•
Quando si fanno riaprire gli specchietti esterni bisogna stare attenti a
non mettere le dita tra lo specchio e il suo piedino di sostegno, altrimenti
si rischia di ferirsi.Per il rispetto dell’ambiente
L’impianto di sbrinamento degli specchietti va tenuto acceso il tanto che
basta ad espletare la sua funzione. Altrimenti si consuma inutilmente carbu-
rante.
Avvertenza
•
In caso di mancato funzionamento della regolazione elettrica è possibile
posizionare gli specchietti a mano.
•
Per i veicoli dotati di specchietti esterni ripiegabili elettricamente: se la
posizione degli specchi viene modificata da un agente esterno (ad esempio
un urto durante una manovra), gli specchietti vanno richiusi del tutto tramite
il comando elettrico . Non li si deve assolutamente riposizionare manual-
mente, altrimenti potrebbero verificars i delle alterazioni nelle loro funzioni.
•
Gli specchietti possono essere regolati individualmente e contemporane-
amente, come descritto in precedenza.
cordoba_italia_0706.book Seite 107 Dien stag, 29. August 2006 9:54 09

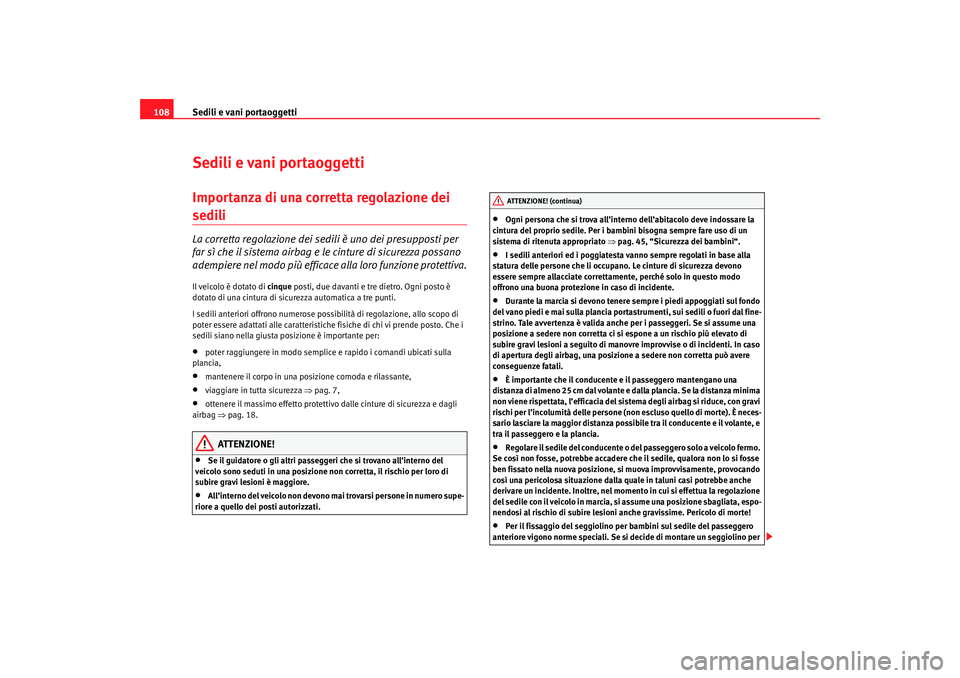

Sedili e vani portaoggetti
108Sedili e vani portaoggettiImportanza di una corretta regolazione dei sedili La corretta regolazione dei sedili è uno dei presupposti per
far sì che il sistema airbag e le cinture di sicurezza possano
adempiere nel modo più efficace alla loro funzione protettiva.Il veicolo è dotato di cinque posti, due davanti e tre dietro. Ogni posto è
dotato di una cintura di sicurezza automatica a tre punti.
I sedili anteriori offrono numerose possibilità di regolazione, allo scopo di
poter essere adattati alle caratteristiche fisiche di chi vi prende posto. Che i
sedili siano nella giusta posizione è importante per:•
poter raggiungere in modo semplice e rapido i comandi ubicati sulla
plancia,
•
mantenere il corpo in una posizione comoda e rilassante,
•
viaggiare in tutta sicurezza ⇒pag. 7,
•
ottenere il massimo effetto protettivo dalle cinture di sicurezza e dagli
airbag ⇒pag. 18.
ATTENZIONE!
•
Se il guidatore o gli altri passeggeri che si trovano all’interno del
veicolo sono seduti in una posizione non corretta, il rischio per loro di
subire gravi lesioni è maggiore.
•
All’interno del veicolo non devono mai trovarsi persone in numero supe-
riore a quello dei posti autorizzati.
•
Ogni persona che si trova all’interno dell’abitacolo deve indossare la
cintura del proprio sedile. Per i bambini bisogna sempre fare uso di un
sistema di ritenuta appropriato ⇒ pag. 45, “Sicurezza dei bambini“.
•
I sedili anteriori ed i poggiatesta vanno sempre regolati in base alla
statura delle persone che li occupano. Le cinture di sicurezza devono
essere sempre allacciate correttamente, perché solo in questo modo
offrono una buona protezione in caso di incidente.
•
Durante la marcia si devono tenere sempre i piedi appoggiati sul fondo
del vano piedi e mai sulla plancia portastrumenti, sui sedili o fuori dal fine-
strino. Tale avvertenza è valida anche per i passeggeri. Se si assume una
posizione a sedere non corretta ci si espone a un rischio più elevato di
subire gravi lesioni a seguito di manovre improvvise o di incidenti. In caso
di apertura degli airbag, una posizione a sedere non corretta può avere
conseguenze fatali.
•
È importante che il conducente e il passeggero mantengano una
distanza di almeno 25 cm dal volante e dalla plancia. Se la distanza minima
non viene rispettata, l’efficacia del sistema degli airbag si riduce, con gravi
rischi per l’incolumità delle persone (non escluso quello di morte). È neces-
sario lasciare la maggior distanza possibile tra il conducente e il volante, e
tra il passeggero e la plancia.
•
Regolare il sedile del conducente o del passeggero solo a veicolo fermo.
Se così non fosse, potrebbe accadere che il sedile, qualora non lo si fosse
ben fissato nella nuova posizione, si muova improvvisamente, provocando
così una pericolosa situazione dalla quale in taluni casi potrebbe anche
derivare un incidente. Inoltre, nel mo mento in cui si effettua la regolazione
del sedile con il veicolo in marcia, si assume una posizione sbagliata, espo-
nendosi al rischio di subire lesioni anche gravissime. Pericolo di morte!
•
Per il fissaggio del seggiolino per bambini sul sedile del passeggero
anteriore vigono norme speciali. Se si decide di montare un seggiolino per ATTENZIONE! (continua)
cordoba_italia_0706.book Seite 108 Dien stag, 29. August 2006 9:54 09

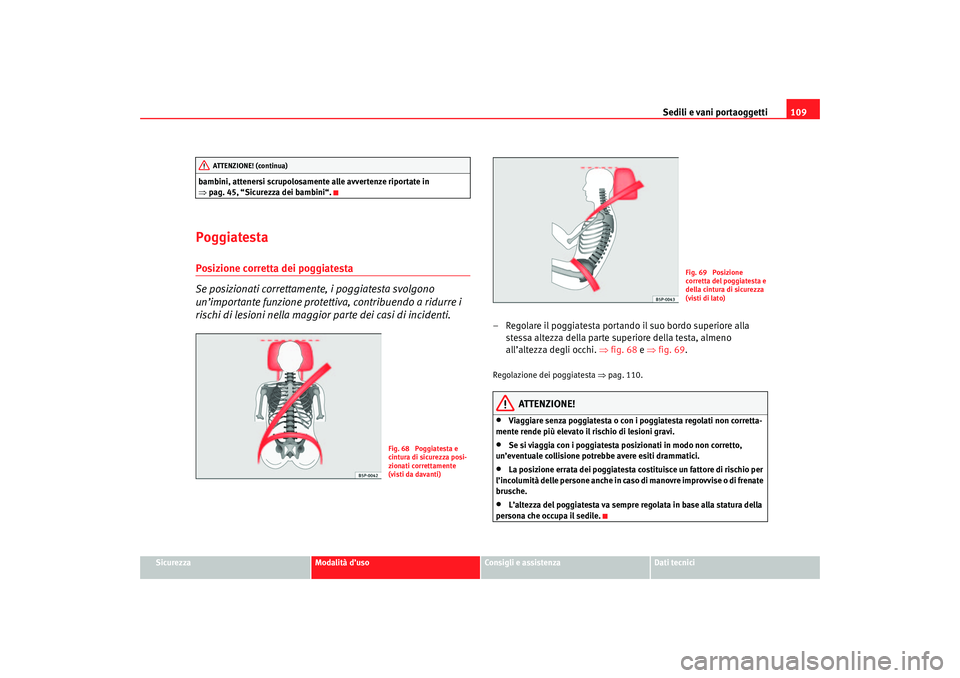

Sedili e vani portaoggetti109
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
bambini, attenersi scrupolosamente alle avvertenze riportate in
⇒
pag. 45, “Sicurezza dei bambini“.
PoggiatestaPosizione corretta dei poggiatesta
Se posizionati correttamente, i poggiatesta svolgono
un’importante funzione protettiva, contribuendo a ridurre i
rischi di lesioni nella maggior parte dei casi di incidenti.
– Regolare il poggiatesta portando il suo bordo superiore alla
stessa altezza della parte superiore della testa, almeno
all’altezza degli occhi. ⇒fig. 68 e ⇒ fig. 69 .Regolazione dei poggiatesta ⇒pag. 110.
ATTENZIONE!
•
Viaggiare senza poggiatesta o con i poggiatesta regolati non corretta-
mente rende più elevato il rischio di lesioni gravi.
•
Se si viaggia con i poggiatesta po sizionati in modo non corretto,
un’eventuale collisione potrebbe avere esiti drammatici.
•
La posizione errata dei poggiatesta costituisce un fattore di rischio per
l’incolumità delle persone anche in caso di manovre improvvise o di frenate
brusche.
•
L’altezza del poggiatesta va sempre regolata in base alla statura della
persona che occupa il sedile.
ATTENZIONE! (continua)
Fig. 68 Poggiatesta e
cintura di sicurezza posi-
zionati correttamente
(visti da davanti)
Fig. 69 Posizione
corretta del poggiatesta e
della cintura di sicurezza
(visti di lato)
cordoba_italia_0706.book Seite 109 Dien stag, 29. August 2006 9:54 09

Sedili e vani portaoggetti

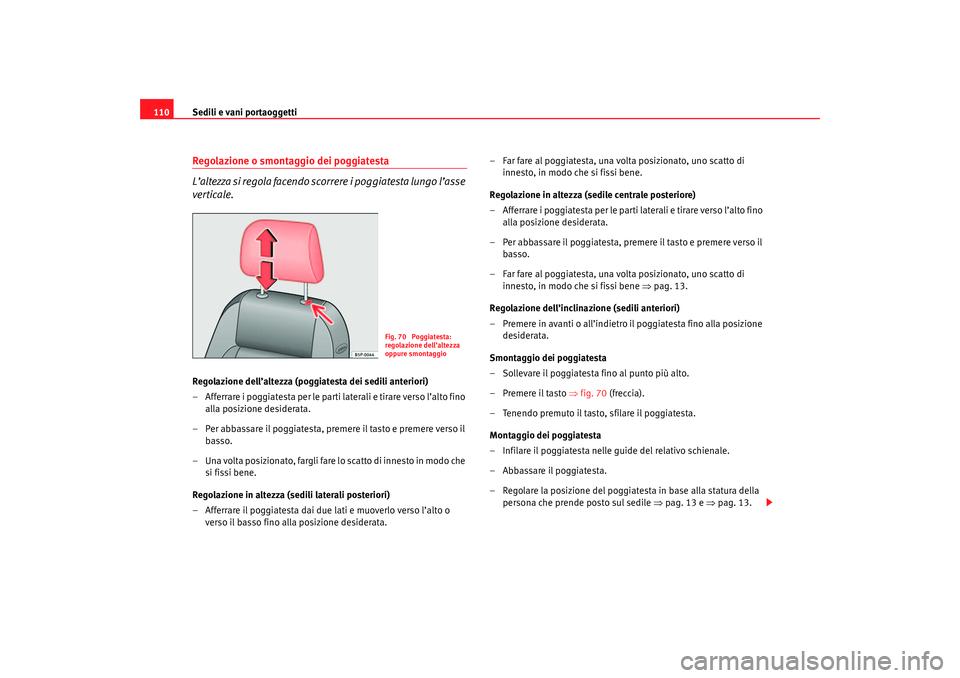

110Regolazione o smontaggio dei poggiatesta
L’altezza si regola facendo scorrere i poggiatesta lungo l’asse
verticale.Regolazione dell’altezza (poggiatesta dei sedili anteriori)
– Afferrare i poggiatesta per le parti laterali e tirare verso l’alto fino
alla posizione desiderata.
– Per abbassare il poggiatesta, premere il tasto e premere verso il basso.
– U na vo lta p osi zi o na to, fa r g l i fa r e l o sca t to d i i n n e sto i n m o d o ch e si fissi bene.
Regolazione in altezza (sedili laterali posteriori)
– Afferrare il poggiatesta dai due lati e muoverlo verso l’alto o verso il basso fino alla posizione desiderata. – Far fare al poggiatesta, una volta posizionato, uno scatto di
innesto, in modo che si fissi bene.
Regolazione in altezza (sedile centrale posteriore)
– Afferrare i poggiatesta per le parti laterali e tirare verso l’alto fino alla posizione desiderata.
– Per abbassare il poggiatesta, premere il tasto e premere verso il basso.
– Far fare al poggiatesta, una volta posizionato, uno scatto di innesto, in modo che si fissi bene ⇒ pag. 13.
Regolazione dell’inclinazione (sedili anteriori)
– Premere in avanti o all’indietro il poggiatesta fino alla posizione desiderata.
Smontaggio dei poggiatesta
– Sollevare il poggiatesta fino al punto più alto.
– Premere il tasto ⇒fig. 70 (freccia).
– Tenendo premuto il tasto, sfilare il poggiatesta.
Montaggio dei poggiatesta
– Infilare il poggiatesta nelle guide del relativo schienale.
– Abbassare il poggiatesta.
– Regolare la posizione del poggiatesta in base alla statura della persona che prende posto sul sedile ⇒pag. 13 e ⇒pag. 13.
Fig. 70 Poggiatesta:
regolazione dell’altezza
oppure smontaggio
cordoba_italia_0706.book Seite 110 Dien stag, 29. August 2006 9:54 09
