2007 Seat Altea Manuale del proprietario (in Italian)

Strumentazione63
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Se viene
oltrepassata la scadenza prevista per l’intervento di manutenzione,
davanti all’indicazione dei chilometri o dei giorni appare il segno meno.

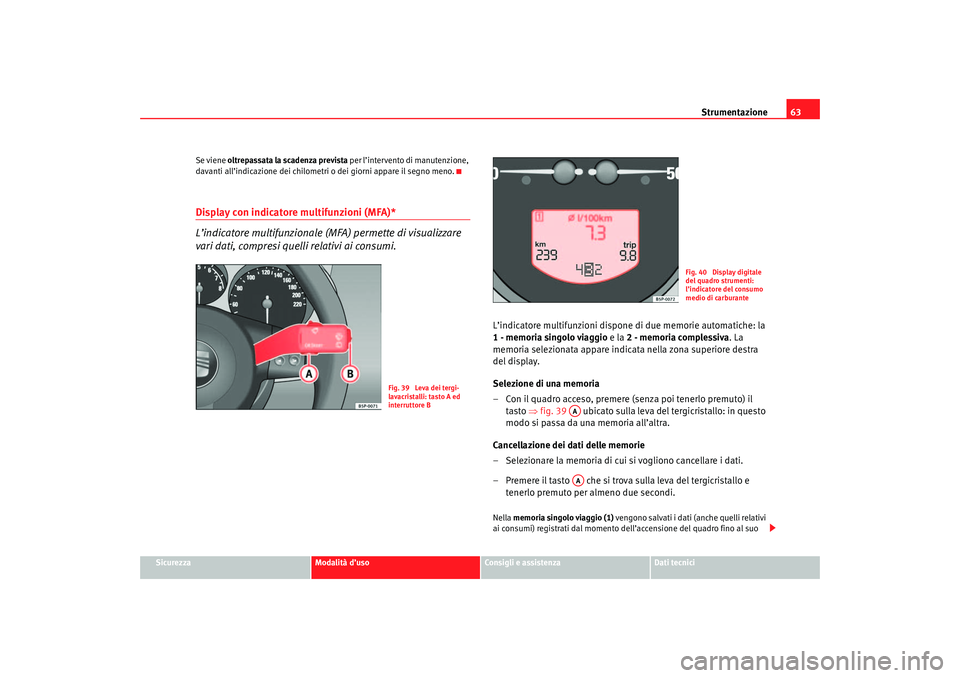

Display con indicatore multifunzioni (MFA)*
L’indicatore multifunzionale (MFA) permette di visualizzare
vari dati, compresi quelli relativi ai consumi.
L’indicatore multifunzioni dispone di due memorie automatiche: la
1 - memoria singolo viaggio e la 2 - memoria complessiva. La
memoria selezionata appare indicata nella zona superiore destra
del display.
Selezione di una memoria
– Con il quadro acceso, premere (senza poi tenerlo premuto) il
tasto ⇒ fig. 39 ubicato sulla leva del tergicristallo: in questo
modo si passa da una memoria all’altra.
Cancellazione dei dati delle memorie
– Selezionare la memoria di cui si vogliono cancellare i dati.
– Premere il tasto che si trova sulla leva del tergicristallo e tenerlo premuto per almeno due secondi.Nella memoria singolo viaggio (1) vengono salvati i dati (anche quelli relativi
ai consumi) registrati dal momento dell’accensione del quadro fino al suo
Fig. 39 Leva dei tergi-
lavacristalli: tasto A ed
interruttore B
Fig. 40 Display digitale
del quadro strumenti:
l’indicatore del consumo
medio di carburante
AAAA
altea_italia_0706 Seite 63 Mittwoch, 30. August 2006 5:25 17

Strumentazione

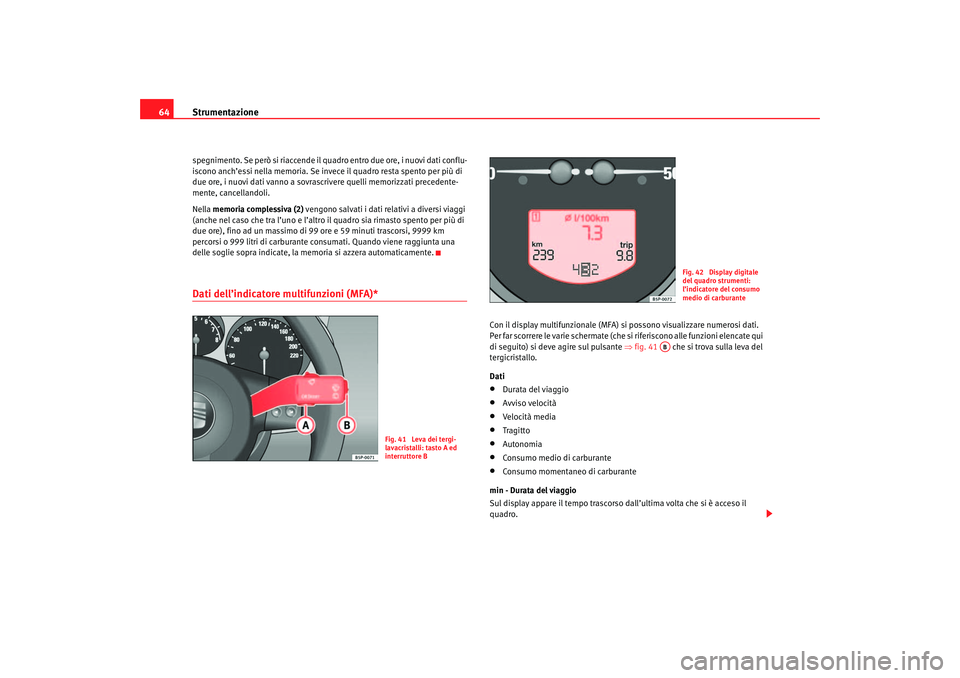

64spegnimento. Se però si riaccende il qu adro entro due ore, i nuovi dati conflu-
iscono anch’essi nella memoria. Se invece il quadro resta spento per più di
due ore, i nuovi dati vanno a sovrascr ivere quelli memorizzati precedente-
mente, cancellandoli.
Nella memoria complessiva (2) vengono salvati i dati relativi a diversi viaggi
(anche nel caso che tra l’uno e l’altro il quadro sia rimasto spento per più di
due ore), fino ad un massimo di 99 ore e 59 minuti trascorsi, 9999 km
percorsi o 999 litri di carburante consumati. Quando viene raggiunta una
delle soglie sopra indicate, la memoria si azzera automaticamente.Dati dell’indicatore multifunzioni (MFA)*
Con il display multifunzionale (MFA) si possono visualizzare numerosi dati.
Per far scorrere le varie schermate (che si riferiscono alle funzioni elencate qui
di seguito) si deve agire sul pulsante ⇒fig. 41 che si trova sulla leva del
tergicristallo.
Dati•
Durata del viaggio
•
Avviso velocità
•
Velocità media
•
Tragitto
•
Autonomia
•
Consumo medio di carburante
•
Consumo momentaneo di carburante
min - Durata del viaggio
Sul display appare il tempo trascorso dall’ultima volta che si è acceso il
quadro.
Fig. 41 Leva dei tergi-
lavacristalli: tasto A ed
interruttore B
Fig. 42 Display digitale
del quadro strumenti:
l’indicatore del consumo
medio di carburante
AB
altea_italia_0706 Seite 64 Mittwoch, 30. August 2006 5:25 17

Strumentazione65
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

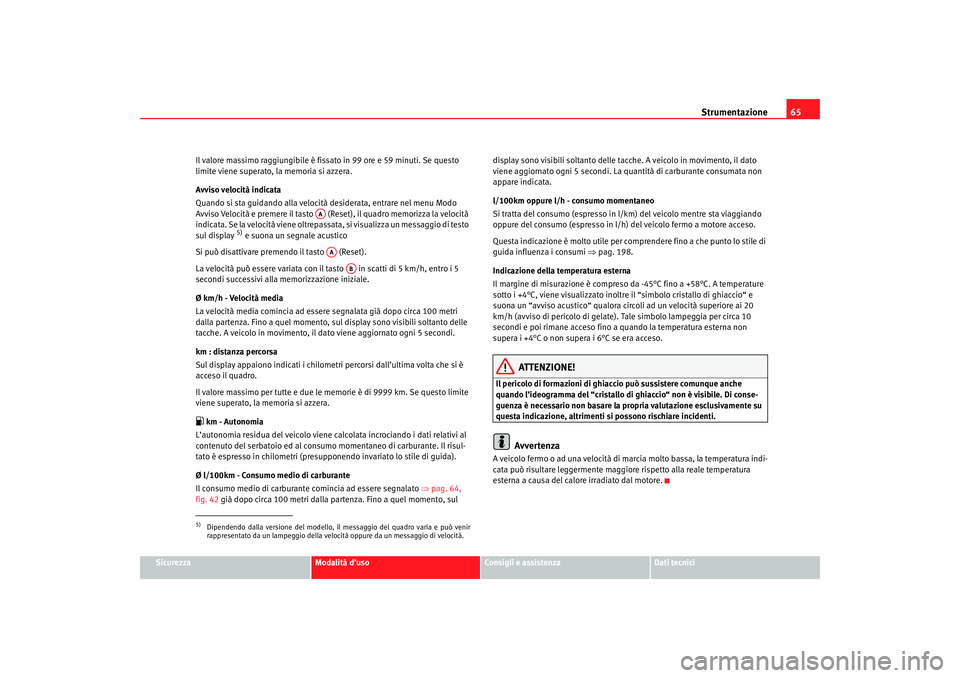

Il valore massimo raggiungibile è fissa
to in 99 ore e 59 minuti. Se questo
limite viene superato, la memoria si azzera.
Avviso velocità indicata
Quando si sta guidando alla velocità desiderata, entrare nel menu Modo
Avviso Velocità e premere il tasto (Reset), il quadro memorizza la velocità
indicata. Se la velocità viene oltrepassata, si visualizza un messaggio di testo
sul display
5) e suona un segnale acustico
Si può disattivare premendo il tasto (Reset).
La velocità può essere variata con il tasto in scatti di 5 km/h, entro i 5
secondi successivi alla memorizzazione iniziale.
Ø km/h - Velocità media
La velocità media comincia ad essere segnalata già dopo circa 100 metri
dalla partenza. Fino a quel momento, su l display sono visibili soltanto delle
tacche. A veicolo in movimento, il da to viene aggiornato ogni 5 secondi.
km : distanza percorsa
Sul display appaiono indicati i chilometri percorsi dall’ultima volta che si è
acceso il quadro.
Il valore massimo per tutte e due le memorie è di 9999 km. Se questo limite
viene superato, la memoria si azzera.
 km - Autonomia
L’autonomia residua del veicolo viene calcolata incrociando i dati relativi al
contenuto del serbatoio ed al consumo momentaneo di carburante. Il risul-
tato è espresso in chilometri (presupponendo invariato lo stile di guida).
Ø l/100km - Consumo medio di carburante
Il consumo medio di carburante comincia ad essere segnalato ⇒pag. 64,
fig. 42 già dopo circa 100 metri dalla pa rtenza. Fino a quel momento, sul display sono visibili soltanto delle tacche. A veicolo in movimento, il dato
viene aggiornato ogni 5 secondi. La
quantità di carburante consumata non
appare indicata.
l/100km oppure l/h - consumo momentaneo
Si tratta del consumo (espresso in l/km) del veicolo mentre sta viaggiando
oppure del consumo (espresso in l/h) del veicolo fermo a motore acceso.
Questa indicazione è molto utile per comprendere fino a che punto lo stile di
guida influenza i consumi ⇒pag. 198.
Indicazione della temperatura esterna
Il margine di misurazione è compreso da -45°C fino a +58°C. A temperature
sotto i +4°C, viene visualizzato inoltre il “simbolo cristallo di ghiaccio“ e
suona un “avviso acustico“ qualora circoli ad un velocità superiore ai 20
km/h (avviso di pericolo di gelate). Tale simbolo lampeggia per circa 10
secondi e poi rimane acceso fino a quando la temperatura esterna non
supera i +4°C o non supera i 6°C se era acceso.
ATTENZIONE!
Il pericolo di formazioni di ghiaccio può sussistere comunque anche
quando l’ideogramma del “cristallo di ghiaccio“ non è visibile. Di conse-
guenza è necessario non basare la propria valutazione esclusivamente su
questa indicazione, altrimenti si possono rischiare incidenti.
Avvertenza
A veicolo fermo o ad una velocità di ma rcia molto bassa, la temperatura indi-
cata può risultare leggermente maggiore rispetto alla reale temperatura
esterna a causa del calore irradiato dal motore.
5)Dipendendo dalla versione del modello, il messaggio del quadro varia e può venir
rappresentato da un lampeggio della velocità oppure da un messaggio di velocità.
AAAA
AB
altea_italia_0706 Seite 65 Mittwoch, 30. August 2006 5:25 17

Strumentazione

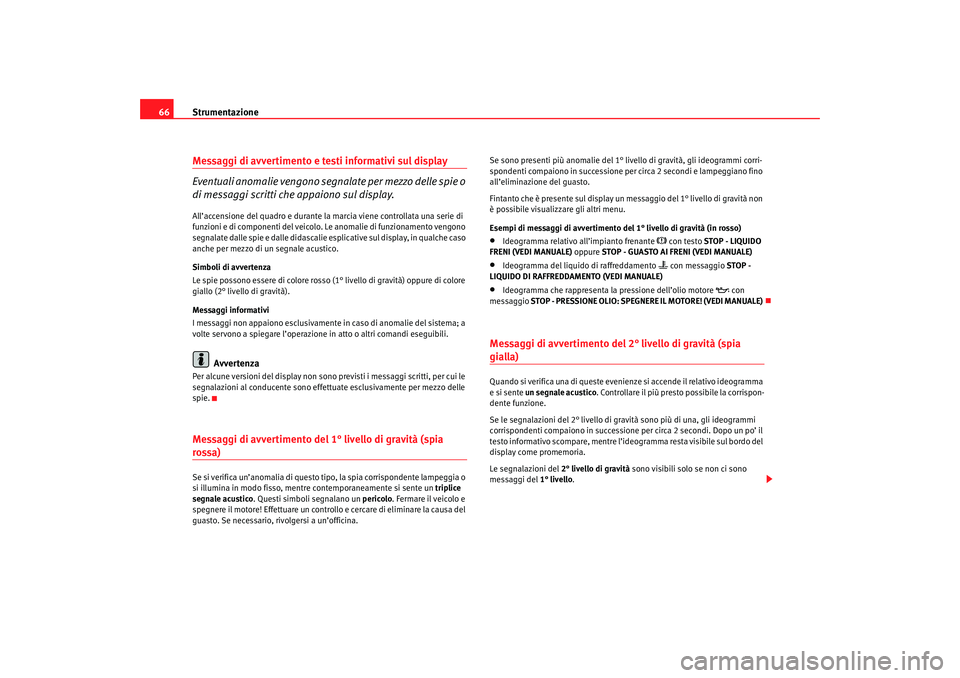

66Messaggi di avvertimento e testi informativi sul display
Eventuali anomalie vengono segn alate per mezzo delle spie o
di messaggi scritti che appaiono sul display.All’accensione del quadro e durante la marcia viene controllata una serie di
funzioni e di componenti del veicolo. Le anomalie di funzionamento vengono
segnalate dalle spie e dalle didascalie esplicative sul display, in qualche caso
anche per mezzo di un segnale acustico.
Simboli di avvertenza
Le spie possono essere di colore rosso (1° livello di gravità) oppure di colore
giallo (2° livello di gravità).
Messaggi informativi
I messaggi non appaiono esclusivamente in caso di anomalie del sistema; a
volte servono a spiegare l’operazione in atto o altri comandi eseguibili.
Avvertenza
Per alcune versioni del display non sono previsti i messaggi scritti, per cui le
segnalazioni al conducente sono effe ttuate esclusivamente per mezzo delle
spie.Messaggi di avvertimento del 1° livello di gravità (spia rossa)Se si verifica un’anomalia di questo tipo, la spia corrispondente lampeggia o
si illumina in modo fisso, mentre contemporaneamente si sente un triplice
segnale acustico . Questi simboli segnalano un pericolo. Fermare il veicolo e
spegnere il motore! Effettua re un controllo e cercare di eliminare la causa del
guasto. Se necessario, rivolgersi a un’officina. Se sono presenti più anomalie del 1° li
vello di gravità, gli ideogrammi corri-
spondenti compaiono in successione per circa 2 secondi e lampeggiano fino
all’eliminazione del guasto.
Fintanto che è presente sul display un messaggio del 1° livello di gravità non
è possibile visualizzare gli altri menu.
Esempi di messaggi di avvertimento del 1° livello di gravità (in rosso)
•
Ideogramma relativo all’impianto frenante
 con testo STOP - LIQUIDO
FRENI (VEDI MANUALE) oppure STOP - GUASTO AI FRENI (VEDI MANUALE)
•
Ideogramma del liquido di raffreddamento
 con messaggio STOP -
LIQUIDO DI RAFFREDDAMENTO (VEDI MANUALE)
•
Ideogramma che rappresenta la pressione dell’olio motore

con
messaggio STOP - PRESSIONE OLIO: SPEGNERE IL MOTORE! (VEDI MANUALE)
Messaggi di avvertimento del 2° livello di gravità (spia gialla)Quando si verifica una di queste evenienze si accende il relativo ideogramma
e si sente un segnale acustico . Controllare il più presto possibile la corrispon-
dente funzione.
Se le segnalazioni del 2° livello di gravità sono più di una, gli ideogrammi
corrispondenti compaiono in successione per circa 2 secondi. Dopo un po’ il
testo informativo scompare, mentre l’id eogramma resta visibile sul bordo del
display come promemoria.
Le segnalazioni del 2° livello di gravità sono visibili solo se non ci sono
messaggi del 1° livello.
altea_italia_0706 Seite 66 Mittwoch, 30. August 2006 5:25 17

Strumentazione67
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

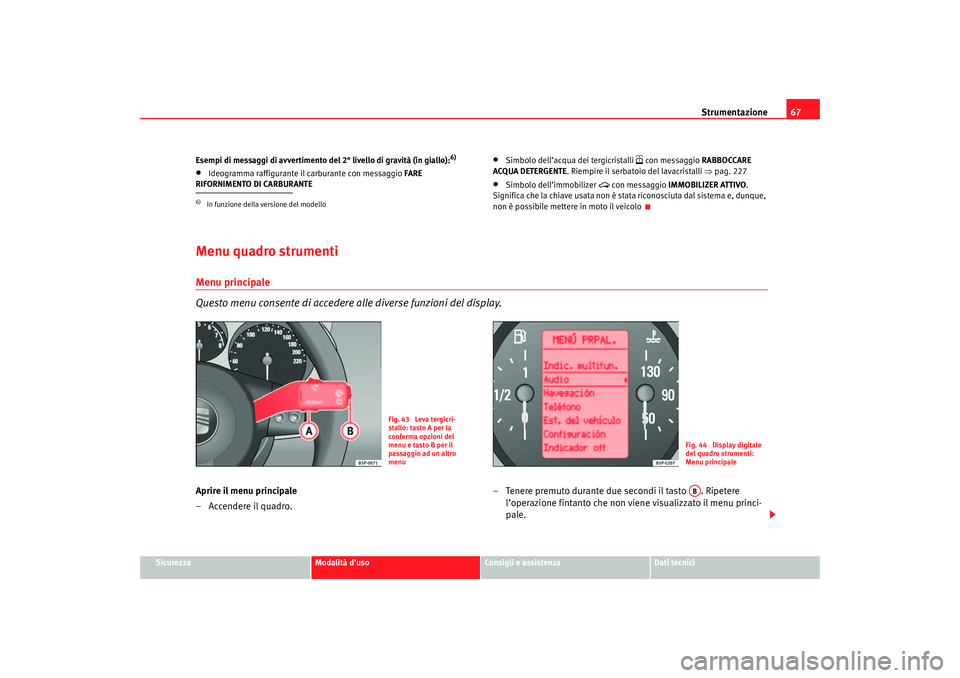

Esempi di messaggi di avvertimento del 2° livello di gravità (in giallo):
6)
•
Ideogramma raffigurante il carburante con messaggio
FARE
RIFORNIMENTO DI CARBURANTE
•
Simbolo dell’acqua dei tergicristalli
 con messaggio RABBOCCARE
ACQUA DETERGENTE . Riempire il serbatoio del lavacristalli ⇒pag. 227
•
Simbolo dell’immobilizer

con messaggio IMMOBILIZER ATTIVO .
Significa che la chiave usata non è stata riconosciuta dal sistema e, dunque,
non è possibile mettere in moto il veicolo
Menu quadro strumenti Menu principale
Questo menu consente di accedere alle diverse funzioni del display.Aprire il menu principale
–Accendere il quadro. – Tenere premuto durante due secondi il tasto . Ripetere
l’operazione fintanto che non viene visualizzato il menu princi-
pale.6)In funzione della versione del modello
Fig. 43 Leva tergicri-
stallo: tasto A per la
conferma opzioni del
menu e tasto B per il
passaggio ad un altro
menu
Fig. 44 Display digitale
del quadro strumenti:
Menu principaleAB
altea_italia_0706 Seite 67 Mittwoch, 30. August 2006 5:25 17

Strumentazione
68

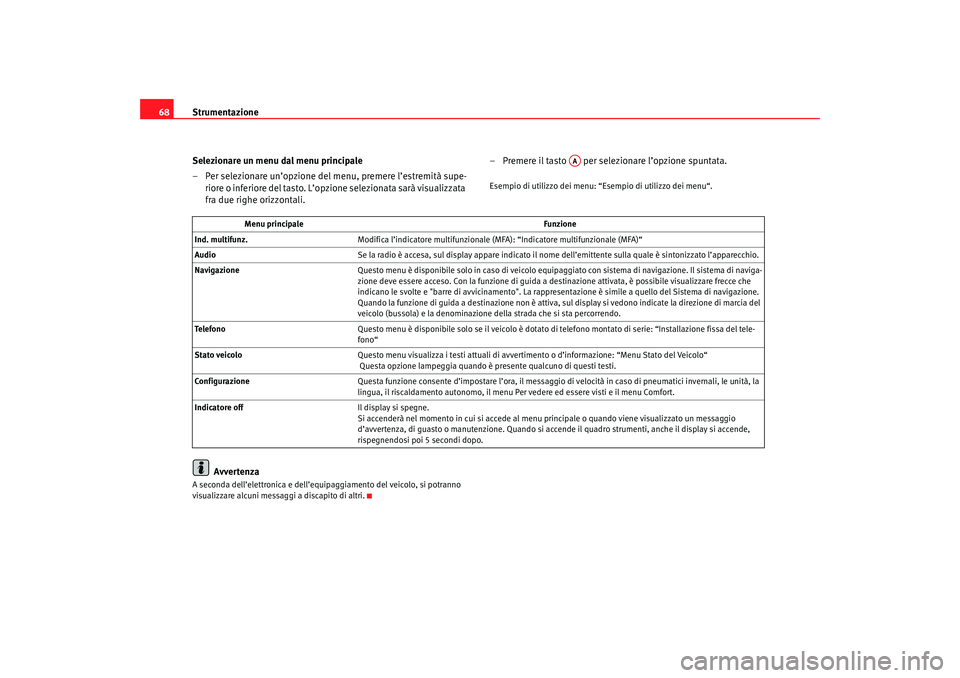

Selezionare un menu dal menu principale
– Per selezionare un’opzione del menu, premere l’estremità supe-riore o inferiore del tasto. L’opzione selezionata sarà visualizzata
fra due righe orizzontali. – Premere il tasto per selezionare l’opzione spuntata.
Esempio di utilizzo dei menu:
“Esempio di utilizzo dei menu“.
Avvertenza
A seconda dell’elettronica e dell’equipaggiamento del veicolo, si potranno
visualizzare alcuni messaggi a discapito di altri.
AA
Menu principale Funzione
Ind. multifunz. Modifica l’indicatore multifunzionale (MFA): “Indicatore multifunzionale (MFA)“
Audio Se la radio è accesa, sul display appare indicato il nome dell’emittente sulla quale è sintonizzato l’apparecchio.
Navigazione Questo menu è disponibile solo in caso di veicolo equipag giato con sistema di navigazione. Il sistema di naviga-
zione deve essere acceso. Con la funzione di guida a destinazione attivata, è possibile visualizzare frecce che
indicano le svolte e "barre di avvicinamento". La rappre sentazione è simile a quello del Sistema di navigazione.
Quando la funzione di guida a destinazione non è attiva, s ul display si vedono indicate la direzione di marcia del
veicolo (bussola) e la denominazione della strada che si sta percorrendo.
Te l e f o n o Questo menu è disponibile solo se il veicolo è dotato di telefono montato di serie: “Installazione fissa del tele-
fono“
Stato veicolo Questo menu visualizza i testi attuali di avvertimento o d’informazione: “Menu Stato del Veicolo“
Questa opzione lampeggia quando è presente qualcuno di questi testi.
Configurazione Questa funzione consente d’impostare l’ora, il messaggio di velocità in ca so di pneumatici invernali, le unità, la
lingua, il riscaldamento autonomo, il menu Pe r vedere ed essere visti e il menu Comfort.
Indicatore off Il display si spegne.
Si accenderà nel momento in cui si accede al menu principale o quando viene visualizzato un messaggio
d’avvertenza, di guasto o manutenzione. Quando si accend e il quadro strumenti, anche il display si accende,
rispegnendosi poi 5 secondi dopo.
altea_italia_0706 Seite 68 Mittwoch, 30. August 2006 5:25 17

Strumentazione69
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

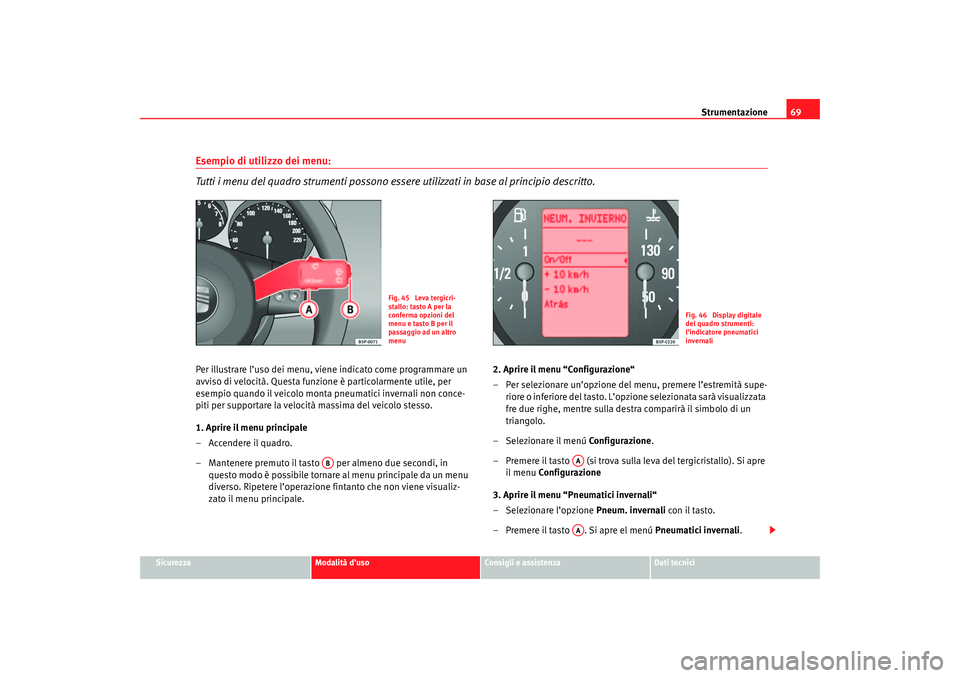

Esempio di utilizzo dei menu:
Tutti i menu del quadro strumenti possono essere utilizzati in base al principio descritto.Per illustrare l’uso dei menu, viene indicato come programmare un
avviso di velocità. Questa funzione è particolarmente utile, per
esempio quando il veicolo monta pneumatici invernali non conce-
piti per supportare la velocità massima del veicolo stesso.
1. Aprire il menu principale
–Accendere il quadro.
– Mantenere premuto il tasto per almeno due secondi, in
questo modo è possibile tornare al menu principale da un menu
diverso. Ripetere l’operazione fintanto che non viene visualiz-
zato il menu principale. 2. Aprire il menu “Configurazione“
– Per selezionare un’opzione del menu, premere l’estremità supe-
riore o inferiore del tasto. L’opzione selezionata sarà visualizzata
fre due righe, mentre sulla destra comparirà il simbolo di un
triangolo.
–Selezionare il menú Configurazione .
– Premere il tasto (si trova sulla leva del tergicristallo). Si apre il menu Configurazione
3. Aprire il menu “Pneumatici invernali“
– Selezionare l’opzione Pneum. invernali con il tasto.
– Premere il tasto . Si apre el menú Pneumatici invernali.
Fig. 45 Leva tergicri-
stallo: tasto A per la
conferma opzioni del
menu e tasto B per il
passaggio ad un altro
menu
Fig. 46 Display digitale
del quadro strumenti:
l’indicatore pneumatici
invernali
AB
AAAA
altea_italia_0706 Seite 69 Mittwoch, 30. August 2006 5:25 17

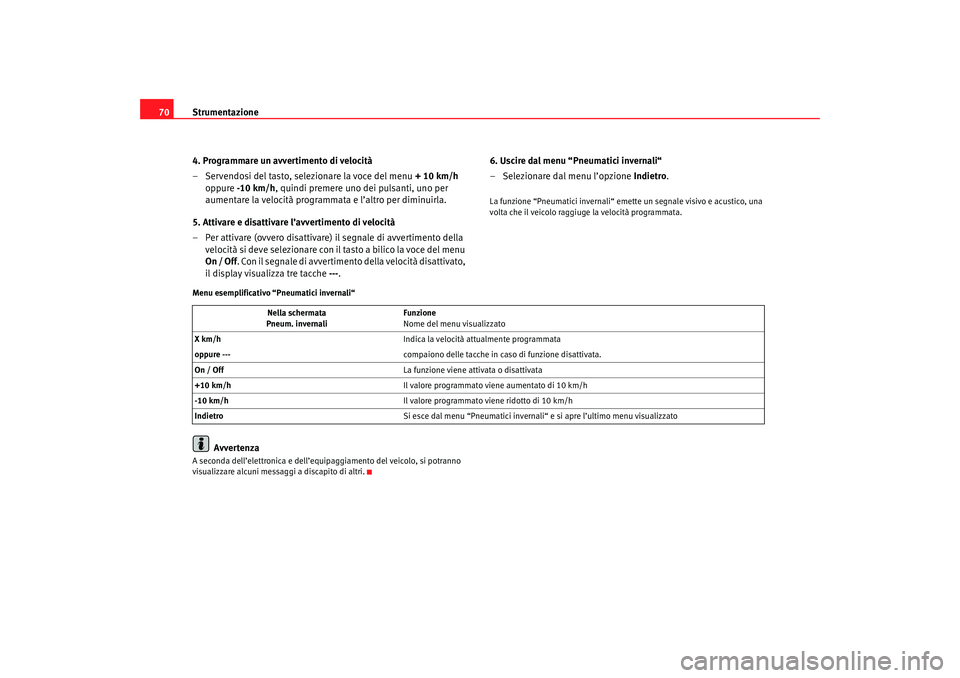

Strumentazione
70
4. Programmare un avvertimento di velocità
– Servendosi del tasto, selezionare la voce del menu + 10 km/h
oppure -10 km/h , quindi premere uno dei pulsanti, uno per
aumentare la velocità programmata e l’altro per diminuirla.
5. Attivare e disattivare l’avvertimento di velocità
– Per attivare (ovvero disattivare) il segnale di avvertimento della velocità si deve selezionare con il tasto a bilico la voce del menu
On / Off . Co n i l s e g n a l e d i a v v e r t i m e n t o d e l l a v e l o c i t à d i s a t t i v a t o ,
il display visualizza tre tacche ---. 6. Uscire dal menu “Pneumatici invernali“
– Selezionare dal menu l’opzione
Indietro.
La funzione “Pneumatici invernali“ emette un segnale visivo e acustico, una
volta che il veicolo raggiuge la velocità programmata.
Menu esemplificativo “Pneumatici invernali“
Avvertenza
A seconda dell’elettronica e dell’equipaggiamento del veicolo, si potranno
visualizzare alcuni messaggi a discapito di altri. Nella schermata
Pneum. invernali Funzione
Nome del menu visualizzato
X km/h Indica la velocità attualmente programmata
oppure --- compaiono delle tacche in caso di funzione disattivata.
On / Off La funzione viene attivata o disattivata
+10 km/h Il valore programmato viene aumentato di 10 km/h
-10 km/h Il valore programmato viene ridotto di 10 km/h
Indietro Si esce dal menu “Pneumatici invernali“ e si apre l’ultimo menu visualizzato
altea_italia_0706 Seite 70 Mittwoch, 30. August 2006 5:25 17
