2007 Seat Altea Manuale del proprietario (in Italian)

Cinture di sicurezza31
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

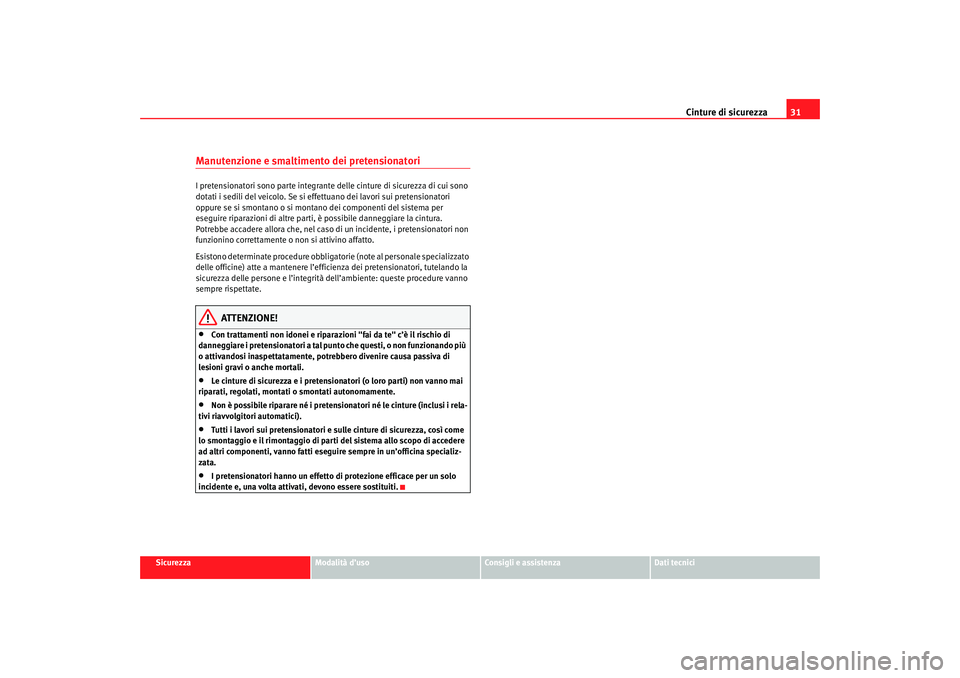

Manutenzione e smaltimento dei pretensionatoriI pretensionatori sono part e integrante delle cinture di sicurezza di cui sono
dotati i sedili del veicolo. Se si effe ttuano dei lavori sui pretensionatori
oppure se si smontano o si montano dei componenti del sistema per
eseguire riparazioni di altre parti, è possibile danneggiare la cintura.
Potrebbe accadere allora che, nel caso di un incidente, i pretensionatori non
funzionino correttamente o non si attivino affatto.
Esistono determinate procedure obbligatorie (note al personale specializzato
delle officine) atte a mantenere l’efficienza dei pretensionatori, tutelando la
sicurezza delle persone e l’integrità dell’ambiente: queste procedure vanno
sempre rispettate.
ATTENZIONE!
•
Con trattamenti non idonei e riparazioni "fai da te" c’è il rischio di
danneggiare i pretensionatori a tal punto che questi, o non funzionando più
o attivandosi inaspettatamente, potrebbero divenire causa passiva di
lesioni gravi o anche mortali.
•
Le cinture di sicurezza e i pretensionatori (o loro parti) non vanno mai
riparati, regolati, montat i o smontati autonomamente.
•
Non è possibile riparare né i pretensionatori né le cinture (inclusi i rela-
tivi riavvolgitori automatici).
•
Tutti i lavori sui pretensionatori e sulle cinture di sicurezza, così come
lo smontaggio e il rimontaggio di parti del sistema allo scopo di accedere
ad altri componenti, vanno fatti eseguire sempre in un’officina specializ-
zata.
•
I pretensionatori hanno un effetto di protezione efficace per un solo
incidente e, una volta attivati, devono essere sostituiti.
altea_italia_0706 Seite 31 Mittwoch, 30. August 2006 5:25 17

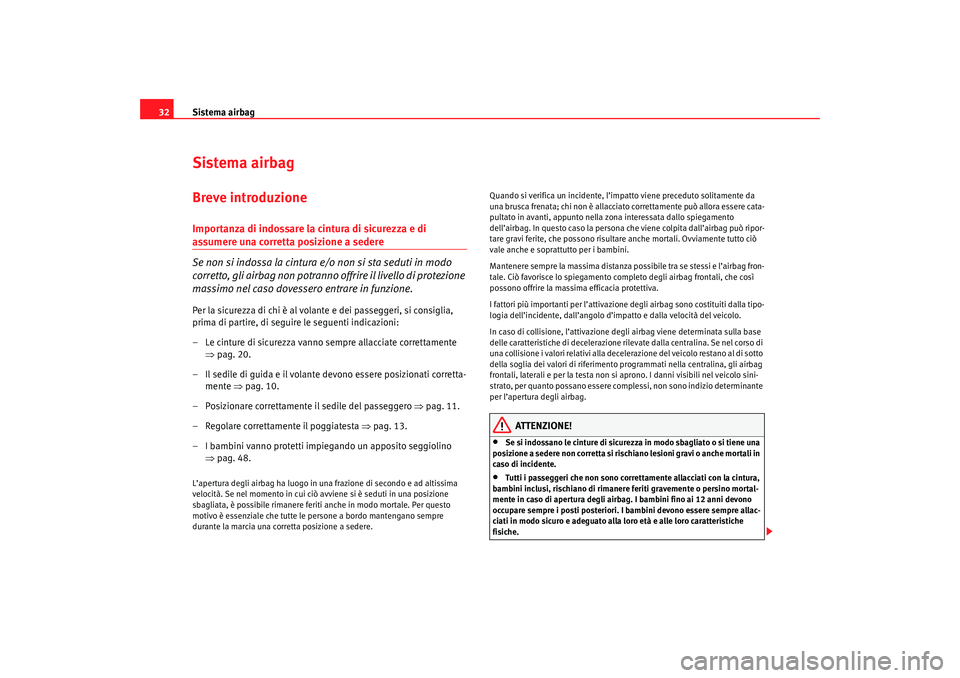

Sistema airbag
32Sistema airbagBreve introduzioneImportanza di indossare la cintura di sicurezza e di assumere una corretta posizione a sedere
Se non si indossa la cintura e/o non si sta seduti in modo
corretto, gli airbag non potranno offrire il livello di protezione
massimo nel caso dovessero entrare in funzione.Per la sicurezza di chi è al volante e dei passeggeri, si consiglia,
prima di partire, di seguire le seguenti indicazioni:
– Le cinture di sicurezza vanno sempre allacciate correttamente
⇒pag. 20.
– Il sedile di guida e il volante devono essere posizionati corretta- mente ⇒pag. 10.
– Posizionare correttamente il sedile del passeggero ⇒pag. 11.
– Regolare correttamente il poggiatesta ⇒pag. 13.
– I bambini vanno protetti impiegando un apposito seggiolino ⇒pag. 48.L’apertura degli airbag ha luogo in una frazione di secondo e ad altissima
velocità. Se nel momento in cui ciò avviene si è seduti in una posizione
sbagliata, è possibile rimanere feriti anche in modo mortale. Per questo
motivo è essenziale che tutte le persone a bordo mantengano sempre
durante la marcia una corretta posizione a sedere. Quando si verifica un incidente, l’
impatto viene preceduto solitamente da
una brusca frenata; chi non è allacciato correttamente può allora essere cata-
pultato in avanti, appunto nella zona interessata dallo spiegamento
dell’airbag. In questo caso la persona che viene colpita dall’airbag può ripor-
tare gravi ferite, che possono risultare anche mortali. Ovviamente tutto ciò
vale anche e soprattutto per i bambini.
Mantenere sempre la massima distanza possibile tra se stessi e l’airbag fron-
tale. Ciò favorisce lo spiegamento completo degli airbag frontali, che così
possono offrire la massima efficacia protettiva.
I fattori più importanti per l’attivazion e degli airbag sono costituiti dalla tipo-
logia dell’incidente, dall’angolo d’ impatto e dalla velocità del veicolo.
In caso di collisione, l’attivazione degli airbag viene determinata sulla base
delle caratteristiche di decelerazione ri levate dalla centralina. Se nel corso di
una collisione i valori relativi alla decelerazione del veicolo restano al di sotto
della soglia dei valori di riferimento programmati nella centralina, gli airbag
frontali, laterali e per la testa non si aprono. I danni visibili nel veicolo sini-
strato, per quanto possano essere complessi, non sono indizio determinante
per l’apertura degli airbag.
ATTENZIONE!
•
Se si indossano le cinture di sicurezza in modo sbagliato o si tiene una
posizione a sedere non corretta si rischiano lesioni gravi o anche mortali in
caso di incidente.
•
Tutti i passeggeri che non sono correttamente allacciati con la cintura,
bambini inclusi, rischiano di rimanere feriti gravemente o persino mortal-
mente in caso di apertura degli airbag . I bambini fino ai 12 anni devono
occupare sempre i posti posteriori. I bambini devono essere sempre allac-
ciati in modo sicuro e adeguato alla loro età e alle loro caratteristiche
fisiche.
altea_italia_0706 Seite 32 Mittwoch, 30. August 2006 5:25 17

Sistema airbag33
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
•

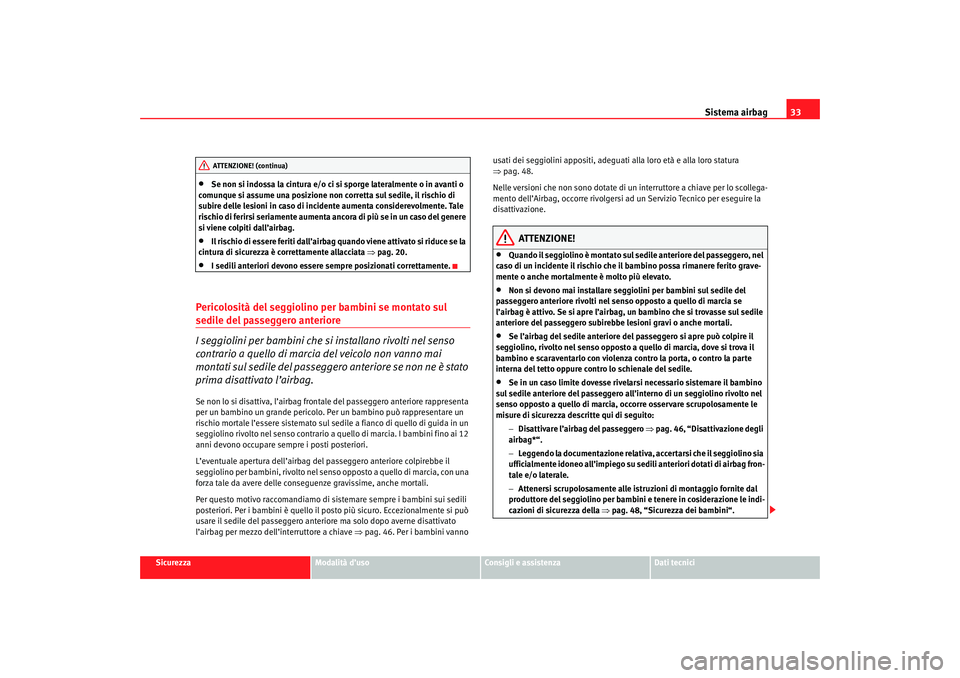

Se non si indossa la cintura e/o ci si sporge lateralmente o in avanti o
comunque si assume una posizione non corretta sul sedile, il rischio di
subire delle lesioni in caso di incidente aumenta considerevolmente. Tale
rischio di ferirsi seriamente aumenta ancora di più se in un caso del genere
si viene colpiti dall’airbag.
•
Il rischio di essere feriti dall’airbag quando viene attivato si riduce se la
cintura di sicurezza è correttamente allacciata ⇒pag. 20.
•
I sedili anteriori devono essere sempre posizionati correttamente.
Pericolosità del seggiolino per bambini se montato sul sedile del passeggero anteriore
I seggiolini per bambini che si installano rivolti nel senso
contrario a quello di marcia del veicolo non vanno mai
montati sul sedile del passeggero anteriore se non ne è stato
prima disattivato l’airbag.Se non lo si disattiva, l’airbag frontale del passeggero anteriore rappresenta
per un bambino un grande pericolo. Per un bambino può rappresentare un
rischio mortale l’essere sistemato sul sedile a fianco di quello di guida in un
seggiolino rivolto nel senso contrario a quello di marcia. I bambini fino ai 12
anni devono occupare sempre i posti posteriori.
L’eventuale apertura dell’airbag del passeggero anteriore colpirebbe il
seggiolino per bambini, rivolto nel senso opposto a quello di marcia, con una
forza tale da avere delle conseguenze gravissime, anche mortali.
Per questo motivo raccomandiamo di sistemare sempre i bambini sui sedili
posteriori. Per i bambini è quello il posto più sicuro. Eccezionalmente si può
usare il sedile del passeggero anteri ore ma solo dopo averne disattivato
l’airbag per mezzo dell’i nterruttore a chiave ⇒pag. 46. Per i bambini vanno usati dei seggiolini appositi, adeguati alla loro età e alla loro statura
⇒
pag. 48.
Nelle versioni che non sono dotate di un interruttore a chiave per lo scollega-
mento dell’Airbag, occorre rivolgersi ad un Servizio Tecnico per eseguire la
disattivazione.
ATTENZIONE!
•
Quando il seggiolino è montato sul sedi le anteriore del passeggero, nel
caso di un incidente il rischio che il bambino possa rimanere ferito grave-
mente o anche mortalmente è molto più elevato.
•
Non si devono mai installare seggiolini per bambini sul sedile del
passeggero anteriore rivolti nel senso opposto a quello di marcia se
l’airbag è attivo. Se si apre l’airbag, un bambino che si trovasse sul sedile
anteriore del passeggero subirebbe lesioni gravi o anche mortali.
•
Se l’airbag del sedile anteriore del passeggero si apre può colpire il
seggiolino, rivolto nel senso opposto a quello di marcia, dove si trova il
bambino e scaraventarlo con violenza contro la porta, o contro la parte
interna del tetto oppure contro lo schienale del sedile.
•
Se in un caso limite dovesse rivelarsi necessario sistemare il bambino
sul sedile anteriore del passeggero all’interno di un seggiolino rivolto nel
senso opposto a quello di marcia, oc corre osservare scrupolosamente le
misure di sicurezza descritte qui di seguito:
−Disattivare l’airbag del passeggero ⇒pag. 46, “Disattivazione degli
airbag*“.
− Leggendo la documentazione relativa, accertarsi che il seggiolino sia
ufficialmente idoneo all’impiego su sedi li anteriori dotati di airbag fron-
tale e/o laterale.
− Attenersi scrupolosamente alle istruzioni di montaggio fornite dal
produttore del seggiolino per bambini e tenere in cosiderazione le indi-
cazioni di sicurezza della ⇒pag. 48, “Sicurezza dei bambini“.
ATTENZIONE! (continua)
altea_italia_0706 Seite 33 Mittwoch, 30. August 2006 5:25 17

Sistema airbag
34

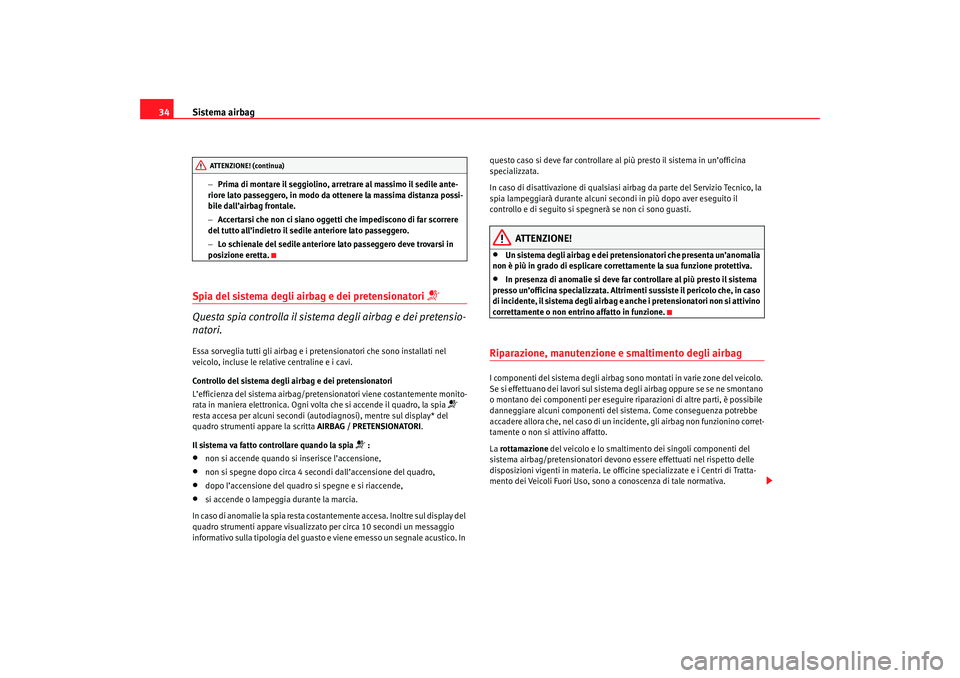

− Prima di montare il seggiolino, arretrare al massimo il sedile ante-
riore lato passeggero, in modo da ottenere la massima distanza possi-
bile dall’airbag frontale.
− Accertarsi che non ci siano oggetti che impediscono di far scorrere
del tutto all’indietro il sedile anteriore lato passeggero.
− Lo schienale del sedile anteriore lato passeggero deve trovarsi in
posizione eretta.
Spia del sistema degli airbag e dei pretensionatori

Questa spia controlla il sistema degli airbag e dei pretensio-
natori.Essa sorveglia tutti gli airbag e i pretensionatori che sono installati nel
veicolo, incluse le relative centraline e i cavi.
Controllo del sistema degli airbag e dei pretensionatori
L’efficienza del sistema airbag/pretensionatori viene costantemente monito-
rata in maniera elettronica. Ogni volta che si accende il quadro, la spia

resta accesa per alcuni secondi (autodiagnosi), mentre sul display* del
quadro strumenti a ppare la scritta AIRBAG / PRETENSIONATORI .
Il sistema va fatto controllare quando la spia
 :
•
non si accende quando si inserisce l’accensione,
•
non si spegne dopo circa 4 secondi dall’accensione del quadro,
•
dopo l’accensione del quadro si spegne e si riaccende,
•
si accende o lampeggia durante la marcia.
In caso di anomalie la spia resta costantemente accesa. Inoltre sul display del
quadro strumenti appare visualizzato per circa 10 secondi un messaggio
informativo sulla ti pologia del guasto e viene emesso un segnale acustico. In questo caso si deve far controllare al
più presto il sistema in un’officina
specializzata.
In caso di disattivazione di qualsiasi airbag da parte del Servizio Tecnico, la
spia lampeggiarà durante alcuni secondi in più dopo aver eseguito il
controllo e di seguito si spe gnerà se non ci sono guasti.
ATTENZIONE!
•
Un sistema degli airbag e dei pretensionatori che presenta un’anomalia
non è più in grado di esplicare correttamente la sua funzione protettiva.
•
In presenza di anomalie si deve far controllare al più presto il sistema
presso un’officina specializzata. Altrimen ti sussiste il pericolo che, in caso
di incidente, il sistema degli airbag e anche i pretensionatori non si attivino
correttamente o non entrino affatto in funzione.
Riparazione, manutenzione e smaltimento degli airbagI componenti del sistema degli airbag sono montati in varie zone del veicolo.
Se si effettuano dei lavori sul sistema degli airbag oppure se se ne smontano
o montano dei componenti per eseguire ri parazioni di altre parti, è possibile
danneggiare alcuni componenti del sistema. Come conseguenza potrebbe
accadere allora che, nel caso di un in cidente, gli airbag non funzionino corret-
tamente o non si attivino affatto.
La rottamazione del veicolo e lo smaltimento dei singoli componenti del
sistema airbag/pretensionatori devono essere effettuati nel rispetto delle
disposizioni vigenti in materia. Le officine specializzate e i Centri di Tratta-
mento dei Veicoli Fuori Uso, sono a conoscenza di tale normativa.
ATTENZIONE! (continua)
altea_italia_0706 Seite 34 Mittwoch, 30. August 2006 5:25 17

Sistema airbag35
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

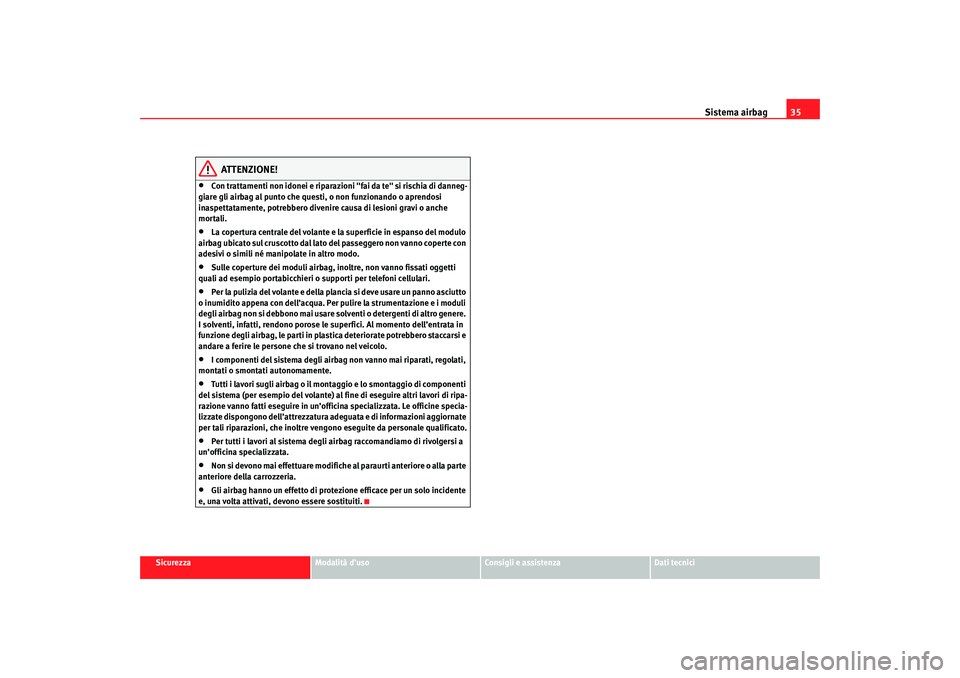

ATTENZIONE!
•
Con trattamenti non idonei e riparazioni "fai da te" si rischia di danneg-
giare gli airbag al punto che questi, o non funzionando o aprendosi
inaspettatamente, potrebbero divenire causa di lesioni gravi o anche
mortali.
•
La copertura centrale del volante e la superficie in espanso del modulo
airbag ubicato sul cruscotto dal lato del passeggero non vanno coperte con
adesivi o simili né manipolate in altro modo.
•
Sulle coperture dei moduli airbag, inoltre, non vanno fissati oggetti
quali ad esempio portabicchieri o supporti per telefoni cellulari.
•
Per la pulizia del volante e della plancia si deve usare un panno asciutto
o inumidito appena con dell’acqua. Per pulire la strumentazione e i moduli
degli airbag non si debbono mai usare solventi o detergenti di altro genere.
I solventi, infatti, rendono porose le s uperfici. Al momento dell’entrata in
funzione degli airbag, le parti in plastica deteriorate potrebbero staccarsi e
andare a ferire le persone che si trovano nel veicolo.
•
I componenti del sistema degli airbag non vanno mai riparati, regolati,
montati o smontati autonomamente.
•
Tutti i lavori sugli airbag o il montaggio e lo smontaggio di componenti
del sistema (per esempio del volante) al fine di eseguire altri lavori di ripa-
razione vanno fatti eseguire in un’officina specializzata. Le officine specia-
lizzate dispongono dell’attrezzatura adeguata e di informazioni aggiornate
per tali riparazioni, che inoltre veng ono eseguite da personale qualificato.
•
Per tutti i lavori al sistema degli airbag raccomandiamo di rivolgersi a
un’officina specializzata.
•
Non si devono mai effettuare modifiche al paraurti anteriore o alla parte
anteriore della carrozzeria.
•
Gli airbag hanno un effetto di protezione efficace per un solo incidente
e, una volta attivati, devono essere sostituiti.
altea_italia_0706 Seite 35 Mittwoch, 30. August 2006 5:25 17

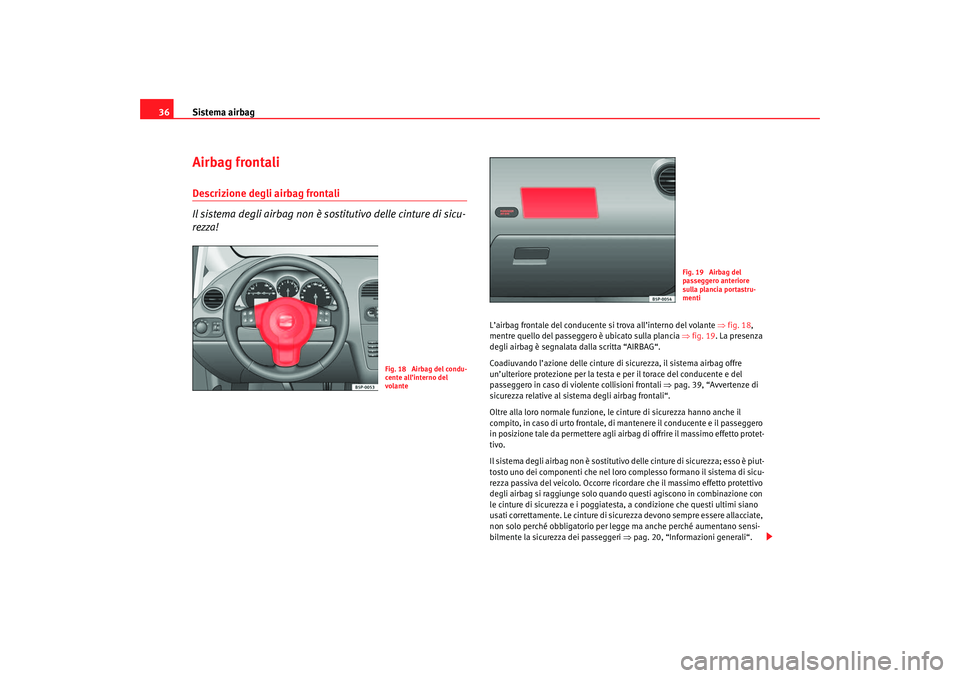

Sistema airbag
36Airbag frontaliDescrizione degli airbag frontali
Il sistema degli airbag non è sostitutivo delle cinture di sicu-
rezza!
L’airbag frontale del conducente si trova all’interno del volante ⇒fig. 18,
mentre quello del passeggero è ubicato sulla plancia ⇒fig. 19. La presenza
degli airbag è segnalata dalla scritta “AIRBAG“.
Coadiuvando l’azione delle cinture di sicurezza, il sistema airbag offre
un’ulteriore protezione per la testa e per il torace del conducente e del
passeggero in caso di violente collisioni frontali ⇒ pag. 39, “Avvertenze di
sicurezza relative al sistema degli airbag frontali“.
Oltre alla loro normale funzione, le cinture di sicurezza hanno anche il
compito, in caso di urto frontale, di mantenere il conducente e il passeggero
in posizione tale da permettere agli airba g di offrire il massimo effetto protet-
tivo.
Il sistema degli airbag non è sostitutivo delle cinture di sicurezza; esso è piut-
tosto uno dei componenti che nel loro complesso formano il sistema di sicu-
rezza passiva del veicolo. Occorre ricordare che il massimo effetto protettivo
degli airbag si raggiunge solo quando questi agiscono in combinazione con
le cinture di sicurezza e i poggiatesta, a condizione che questi ultimi siano
usati correttamente. Le cinture di sicurezza devono sempre essere allacciate,
non solo perché obbligatorio per legge ma anche perché aumentano sensi-
bilmente la sicurezza dei passeggeri ⇒pag. 20, “Informazioni generali“.
Fig. 18 Airbag del condu-
cente all’interno del
volante
Fig. 19 Airbag del
passeggero anteriore
sulla plancia portastru-
menti
altea_italia_0706 Seite 36 Mittwoch, 30. August 2006 5:25 17

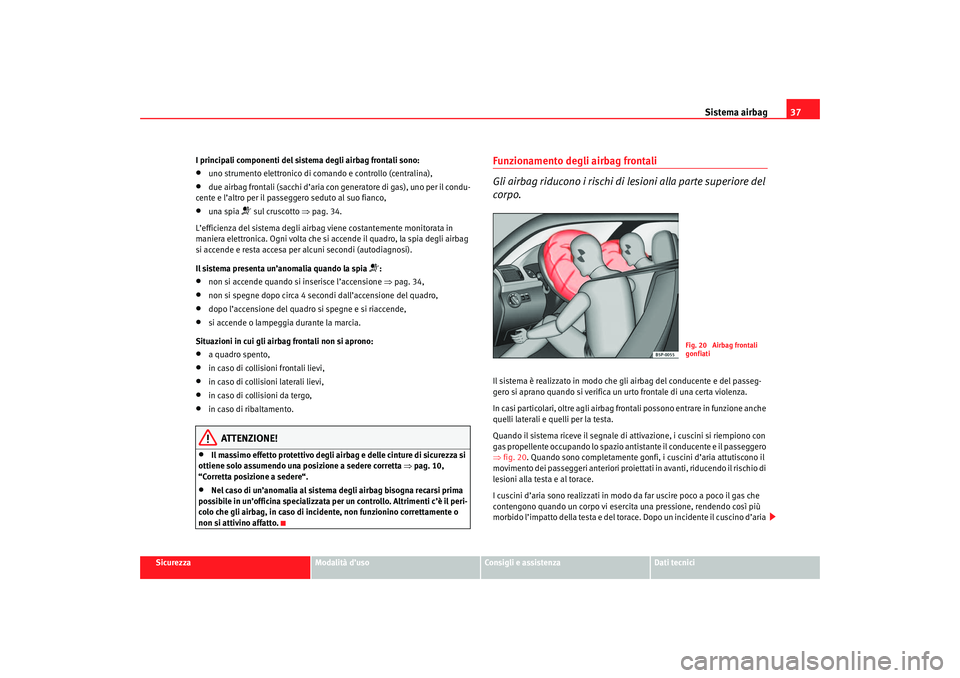

Sistema airbag37
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
I principali componenti del sistema degli airbag frontali sono:
•
uno strumento elettronico di comando e controllo (centralina),
•
due airbag frontali (sacchi d’aria con generatore di gas), uno per il condu-
cente e l’altro per il passeggero seduto al suo fianco,
•
una spia
 sul cruscotto ⇒pag. 34.
L’efficienza del sistema degli airbag viene costantemente monitorata in
maniera elettronica. Ogni volta che si accende il quadro, la spia degli airbag
si accende e resta accesa per alcuni secondi (autodiagnosi).
Il sistema presenta un’anomalia quando la spia
:
•
non si accende quando si inserisce l’accensione ⇒pag. 34,
•
non si spegne dopo circa 4 secondi dall’accensione del quadro,
•
dopo l’accensione del quadro si spegne e si riaccende,
•
si accende o lampeggia durante la marcia.
Situazioni in cui gli airbag frontali non si aprono:
•
a quadro spento,
•
in caso di collisioni frontali lievi,
•
in caso di collisioni laterali lievi,
•
in caso di collisioni da tergo,
•
in caso di ribaltamento.
ATTENZIONE!
•
Il massimo effetto protettivo degli airbag e delle cinture di sicurezza si
ottiene solo assumendo una posizione a sedere corretta ⇒pag. 10,
“Corretta posizione a sedere“.
•
Nel caso di un’anomalia al sistema degli airbag bisogna recarsi prima
possibile in un’officina specializzata per un controllo. Altrimenti c’è il peri-
colo che gli airbag, in caso di inci dente, non funzionino correttamente o
non si attivino affatto.
Funzionamento degli airbag frontali
Gli airbag riducono i rischi di lesioni alla parte superiore del
corpo.Il sistema è realizzato in modo che gli airbag del conducente e del passeg-
gero si aprano quando si verifica un urto frontale di una certa violenza.
In casi particolari, oltre agli airbag fr ontali possono entrare in funzione anche
quelli laterali e quelli per la testa.
Quando il sistema riceve il segnale di attivazione, i cuscini si riempiono con
gas propellente occupando lo spazio anti stante il conducente e il passeggero
⇒ fig. 20 . Quando sono completamente gonfi, i cuscini d’aria attutiscono il
movimento dei passeggeri ante riori proiettati in avanti, riducendo il rischio di
lesioni alla testa e al torace.
I cuscini d’aria sono realizzati in modo da far uscire poco a poco il gas che
contengono quando un corpo vi esercita una pressione, rendendo così più
morbido l’impatto della testa e del torace. Dopo un incidente il cuscino d’aria
Fig. 20 Airbag frontali
gonfiati
altea_italia_0706 Seite 37 Mittwoch, 30. August 2006 5:25 17

Sistema airbag

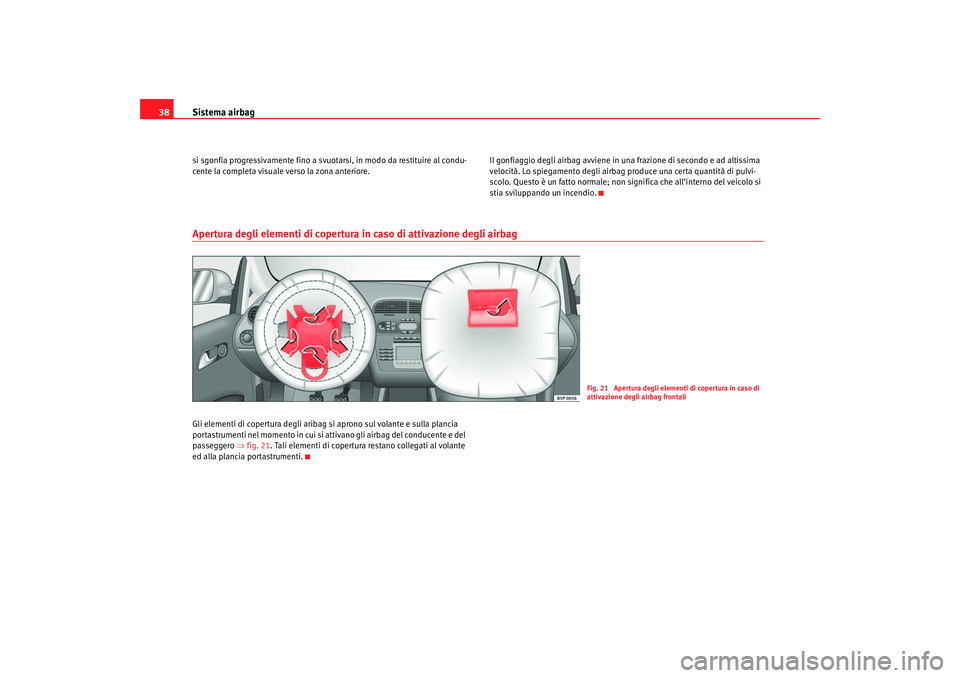

38si sgonfia progressivamente fino a svuotar si, in modo da restituire al condu-
cente la completa visuale verso la zona anteriore. Il gonfiaggio degli airbag avviene in
una frazione di secondo e ad altissima
velocità. Lo spiegamento degli airbag produce una certa quantità di pulvi-
scolo. Questo è un fatto normale; non significa che all’interno del veicolo si
stia sviluppando un incendio.Apertura degli elementi di copertura in caso di attivazione degli airbagGli elementi di copertura degli aribag si aprono sul volante e sulla plancia
portastrumenti nel momento in cui si attivano gli airbag del conducente e del
passeggero ⇒fig. 21 . Tali elementi di copertura restano collegati al volante
ed alla plancia portastrumenti.
Fig. 21 Apertura degli elementi di copertura in caso di
attivazione degli airbag frontali
altea_italia_0706 Seite 38 Mittwoch, 30. August 2006 5:25 17
