Sedili e vani portaoggetti143
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

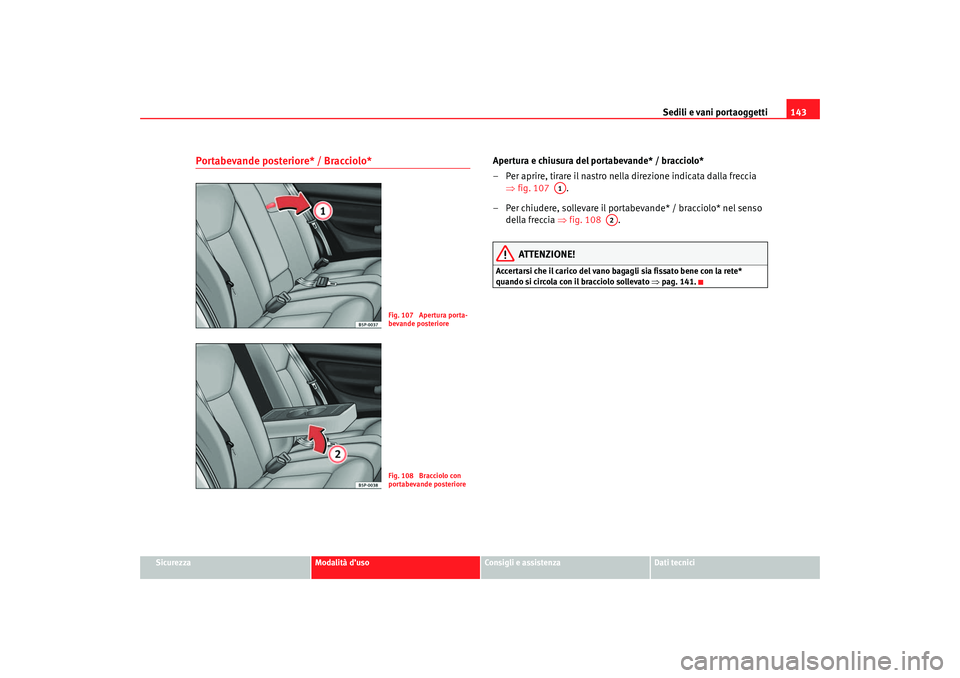

Portabevande posteriore* / Bracciolo*
Apertura e chiusura del portabevande* / bracciolo*
– Per aprire, tirare il nastro nella direzione indicata dalla freccia
⇒fig. 107 .
– Per chiudere, sollevare il portabevande* / bracciolo* nel senso della freccia ⇒fig. 108 .
ATTENZIONE!
Accertarsi che il carico del vano bagagli sia fissato bene con la rete*
quando si circola con il bracciolo sollevato ⇒pag. 141.
Fig. 107 Apertura porta-
bevande posterioreFig. 108 Bracciolo con
portabevande posteriore
A1
A2
altea_italia_0706 Seite 143 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti

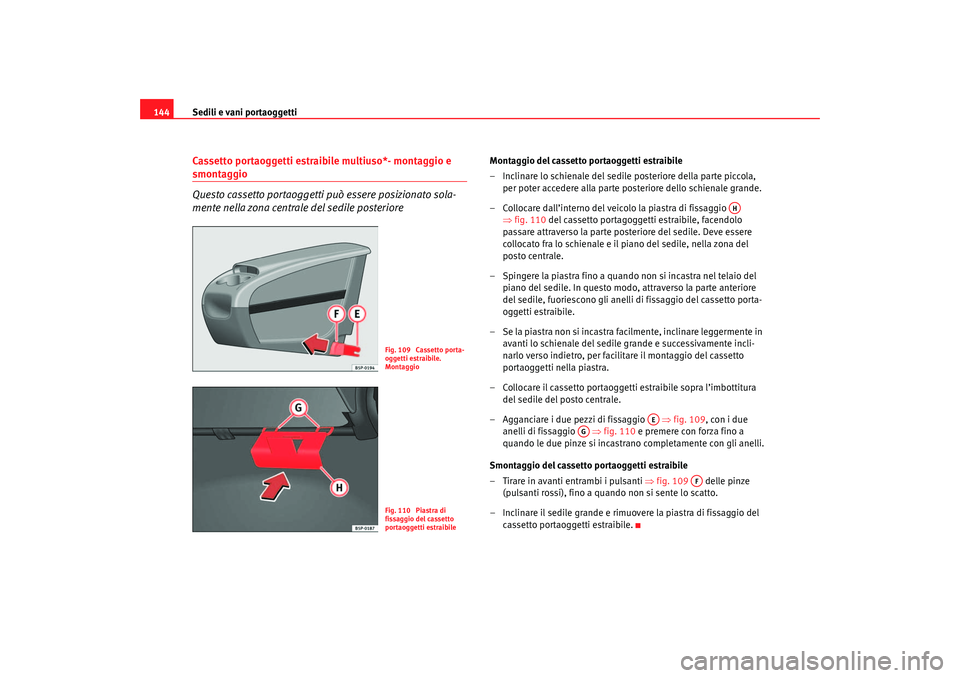

144Cassetto portaoggetti estraibile multiuso*- montaggio e smontaggio
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Montaggio del cassetto portaoggetti estraibile
– Inclinare lo schienale del sedile posteriore della parte piccola,
per poter accedere alla parte posteriore dello schienale grande.
– Collocare dall’interno del veicolo la piastra di fissaggio ⇒fig. 110 del cassetto portagoggetti estraibile, facendolo
passare attraverso la parte posteriore del sedile. Deve essere
collocato fra lo schienale e il piano del sedile, nella zona del
posto centrale.
– Spingere la piastra fino a quando non si incastra nel telaio del piano del sedile. In questo modo, attraverso la parte anteriore
del sedile, fuoriescono gli anelli di fissaggio del cassetto porta-
oggetti estraibile.
– Se la piastra non si incastra facilmente, inclinare leggermente in avanti lo schienale del sedile grande e successivamente incli-
narlo verso indietro, per facilitare il montaggio del cassetto
portaoggetti nella piastra.
– Collocare il cassetto portaoggetti estraibile sopra l’imbottitura del sedile del posto centrale.
– Agganciare i due pezzi di fissaggio ⇒fig. 109, con i due
anelli di fissaggio ⇒fig. 110 e premere con forza fino a
quando le due pinze si incastrano completamente con gli anelli.
Smontaggio del cassetto portaoggetti estraibile
– Tirare in avanti entrambi i pulsanti ⇒ fig. 109 delle pinze
(pulsanti rossi), fino a quando non si sente lo scatto.
– Inclinare il sedile grande e rimuovere la piastra di fissaggio del cassetto portaoggetti estraibile.
Fig. 109 Cassetto porta-
oggetti estraibile.
MontaggioFig. 110 Piastra di
fissaggio del cassetto
portaoggetti estraibile
AH
AE
AG
AF
altea_italia_0706 Seite 144 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti145
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

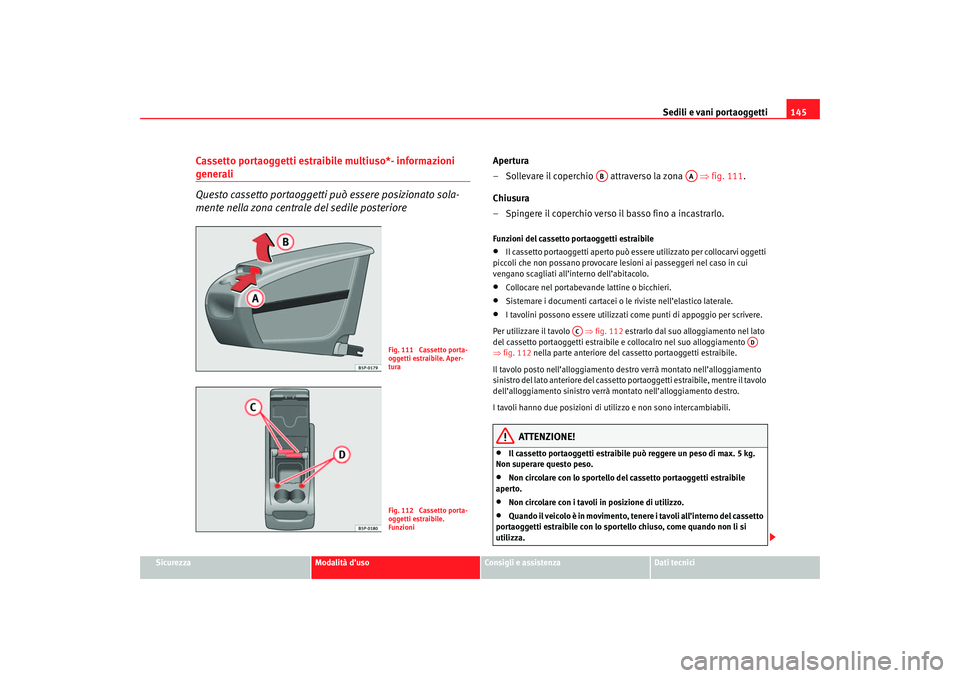

Cassetto portaoggetti estraibile multiuso*- informazioni generali
Questo cassetto portaoggetti può essere posizionato sola-
mente nella zona centrale del sedile posteriore
Apertura
– Sollevare il coperchio attraverso la zona ⇒fig. 111 .
Chiusura
– Spingere il coperchio verso il basso fino a incastrarlo.Funzioni del cassetto portaoggetti estraibile•
Il cassetto portaoggetti aperto può essere utilizzato per collocarvi oggetti
piccoli che non possano provocare lesioni ai passeggeri nel caso in cui
vengano scagliati all’interno dell’abitacolo.
•
Collocare nel portabevande lattine o bicchieri.
•
Sistemare i documenti cartacei o le riviste nell’elastico laterale.
•
I tavolini possono essere utilizzati come punti di appoggio per scrivere.
Per utilizzare il tavolo ⇒fig. 112 estrarlo dal suo alloggiamento nel lato
del cassetto portaoggetti estraibile e collocalro nel suo alloggiamento
⇒ fig. 112 nella parte anteriore del cassetto portaoggetti estraibile.
Il tavolo posto nell’alloggiamento dest ro verrà montato nell’alloggiamento
sinistro del lato anteriore del cassetto portaoggetti estraibile, mentre il tavolo
dell’alloggiamento sinistro verrà mo ntato nell’alloggiamento destro.
I tavoli hanno due posizioni di utilizzo e non sono intercambiabili.
ATTENZIONE!
•
Il cassetto portaoggetti estraibile può reggere un peso di max. 5 kg.
Non superare questo peso.
•
Non circolare con lo sportello del cassetto portaoggetti estraibile
aperto.
•
Non circolare con i tavoli in posizione di utilizzo.
•
Quando il veicolo è in movimento, tenere i tavoli all’interno del cassetto
portaoggetti estraibile con lo sportello chiuso, come quando non li si
utilizza.
Fig. 111 Cassetto porta-
oggetti estraibile. Aper-
turaFig. 112 Cassetto porta-
oggetti estraibile.
Funzioni
AB
AA
AC
AD
altea_italia_0706 Seite 145 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti

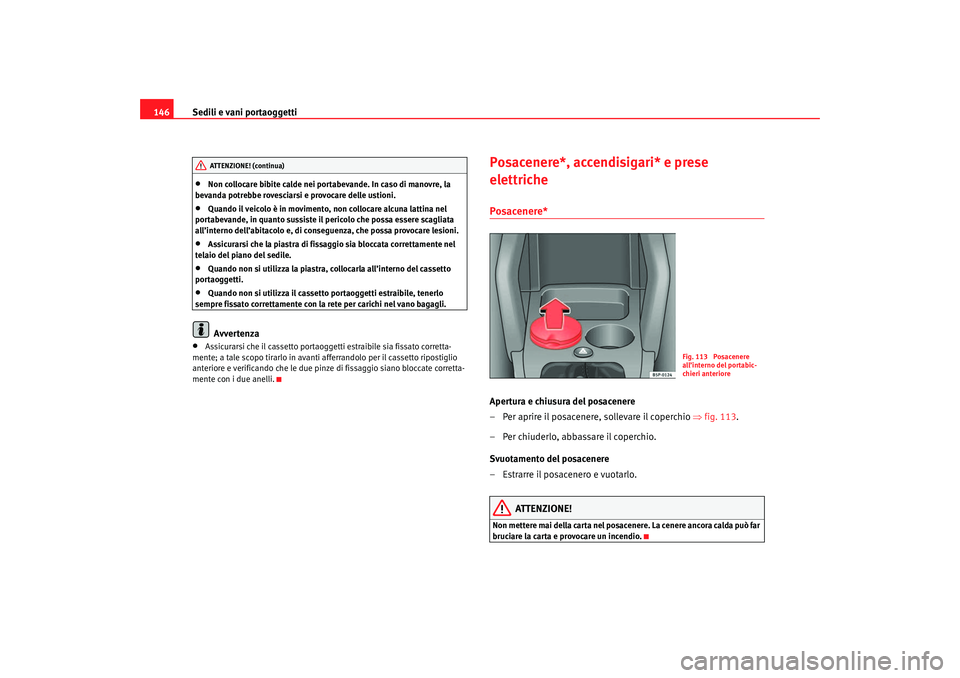

146•
Non collocare bibite calde nei portabevande. In caso di manovre, la
bevanda potrebbe rovesciarsi e provocare delle ustioni.
•
Quando il veicolo è in movimento, non collocare alcuna lattina nel
portabevande, in quanto sussiste il pericolo che possa essere scagliata
all’interno dell’abitacolo e, di conseguenza, che possa provocare lesioni.
•
Assicurarsi che la piastra di fissaggio sia bloccata correttamente nel
telaio del piano del sedile.
•
Quando non si utilizza la piastra, co llocarla all’interno del cassetto
portaoggetti.
•
Quando non si utilizza il cassetto portaoggetti estraibile, tenerlo
sempre fissato correttamente con la rete per carichi nel vano bagagli.Avvertenza
•
Assicurarsi che il cassetto portaoggetti estraibile sia fissato corretta-
mente; a tale scopo tirarlo in avanti afferrandolo per il cassetto ripostiglio
anteriore e verificando che le due pinze di fissaggio siano bloccate corretta-
mente con i due anelli.
Posacenere*, accendisigari* e prese
elettrichePosacenere* Apertura e chiusura del posacenere
– Per aprire il posacenere, sollevare il coperchio ⇒fig. 113.
– Per chiuderlo, abbassare il coperchio.
Svuotamento del posacenere
– Estrarre il posacenero e vuotarlo.
ATTENZIONE!
Non mettere mai della carta nel posacenere. La cenere ancora calda può far
bruciare la carta e provocare un incendio.
ATTENZIONE! (continua)
Fig. 113 Posacenere
all’interno del portabic-
chieri anteriore
altea_italia_0706 Seite 146 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti147
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Accendisigari*– Premere il pulsante dell’accendisigari ⇒fig. 114 per attivarlo
⇒ .
– Attendere che il pulsante dell’accendisigari scatti all’infuori.
– Sfilare l’accendisigari ed accendere la sigaretta accostandola alla spirale incandescente.
ATTENZIONE!
•
Prudenza quando si adopera l’accendisigari, perché usandolo incauta-
mente ci si può ustionare o si può provocare un incendio.
•
Si raccomanda di maneggiare l’accendisigari con attenzione! Una
distrazione o un uso inappropriato potrebbero provocare ustioni!
•
L’accendisigari funziona anche a quadro spento e dopo aver tolto la
chiave dal blocchetto d’avviamento. Questa è una ragione ulteriore per non
lasciare mai dei bambini soli all’interno del veicolo. Pericolo d’incendio!
Prese elettriche
A ciascuna presa di corrente a 12 volt si può collegare un
accessorio elettrico.Si può collegare un accessorio elettrico alla presa di corrente a 12 volt della
console anteriore ⇒fig. 115 dell’abitacolo e a quella del bagagliaio*. Gli
accessori che si collegano alle prese elettriche non devono richiedere un
assorbimento di corrente superiore a 120 Watt.
ATTENZIONE!
Le prese elettriche, e di conseguenza anche gli accessori ad esse collegati,
funzionano anche se il quadro è spento e la chiave non è inserita nel bloc-
chetto di avviamento. Attenzione quando si adoperano le prese di corrente
o altri accessori elettrici, perché usandoli distrattamente o incautamente ci
si può ustionare o si può provocare un incendio. Questo è un motivo in più
per non lasciare mai dei bambini soli all’interno del veicolo. Pericolo di
lesioni!
Fig. 114 Accendisigari
all’interno della presa di
corrente della console
centrale anteriore
Fig. 115 Presa di
corrente nella console
centrale anteriore
altea_italia_0706 Seite 147 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti
148

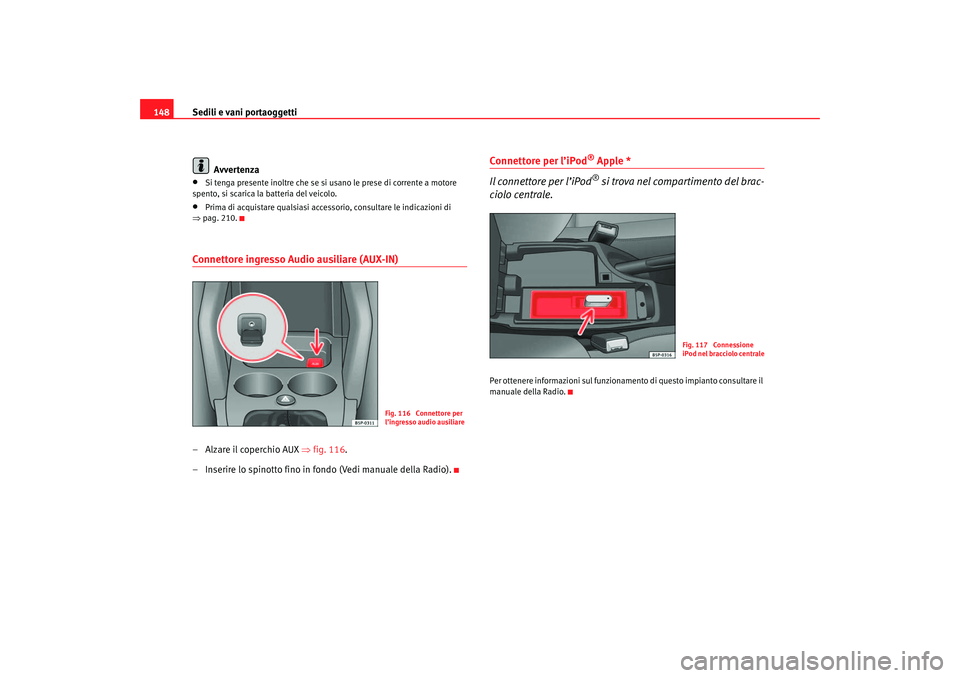

Avvertenza•
Si tenga presente inoltre che se si usano le prese di corrente a motore
spento, si scarica la batteria del veicolo.
•
Prima di acquistare qualsiasi accessorio, consultare le indicazioni di
⇒ pag. 210.
Connettore ingresso Audio ausiliare (AUX-IN)–Alzare il coperchio AUX ⇒ fig. 116.
– Inserire lo spinotto fino in fondo (Vedi manuale della Radio).
Connettore per l’iPod
® Apple *
Il connettore per l’iPod® si trova nel compartimento del brac-
ciolo centrale.
Per ottenere informazioni sul funzioname nto di questo impianto consultare il
manuale della Radio.
Fig. 116 Connettore per
l’ingresso audio ausiliare
Fig. 117 Connessione
iPod nel bracciolo centrale
altea_italia_0706 Seite 148 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti149
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

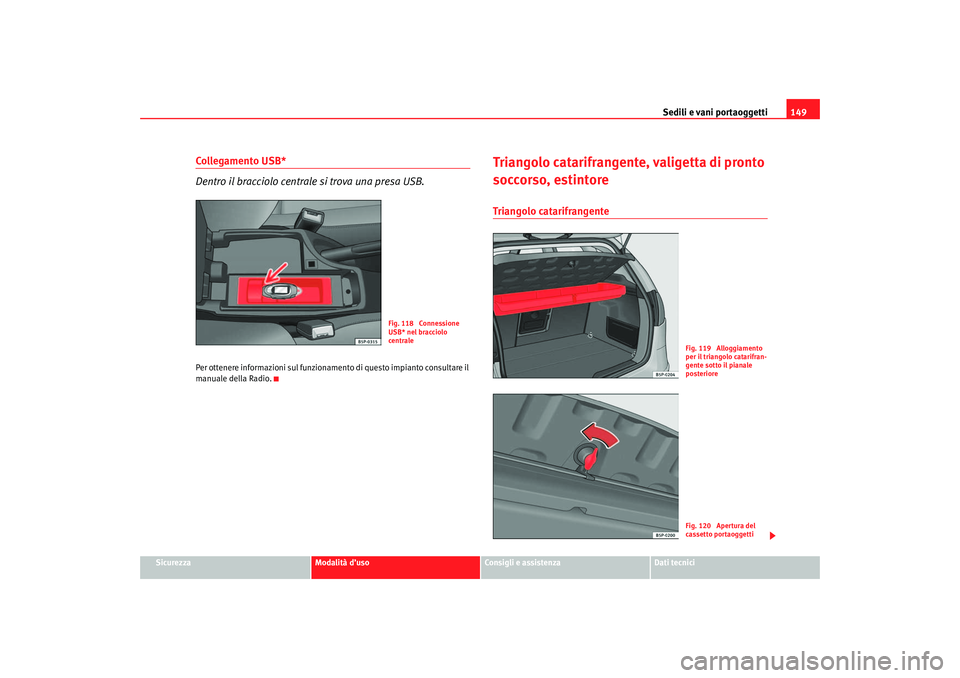

Collegamento USB*
Dentro il bracciolo centrale si trova una presa USB.Per ottenere informazioni sul funzioname nto di questo impianto consultare il
manuale della Radio.
Triangolo catarifrangente, valigetta di pronto
soccorso, estintoreTriangolo catarifrangente
Fig. 118 Connessione
USB* nel bracciolo
centrale
Fig. 119 Alloggiamento
per il triangolo catarifran-
gente sotto il pianale
posterioreFig. 120 Apertura del
cassetto portaoggetti
altea_italia_0706 Seite 149 Mittwoch, 30. August 2006 5:25 17

Sedili e vani portaoggetti

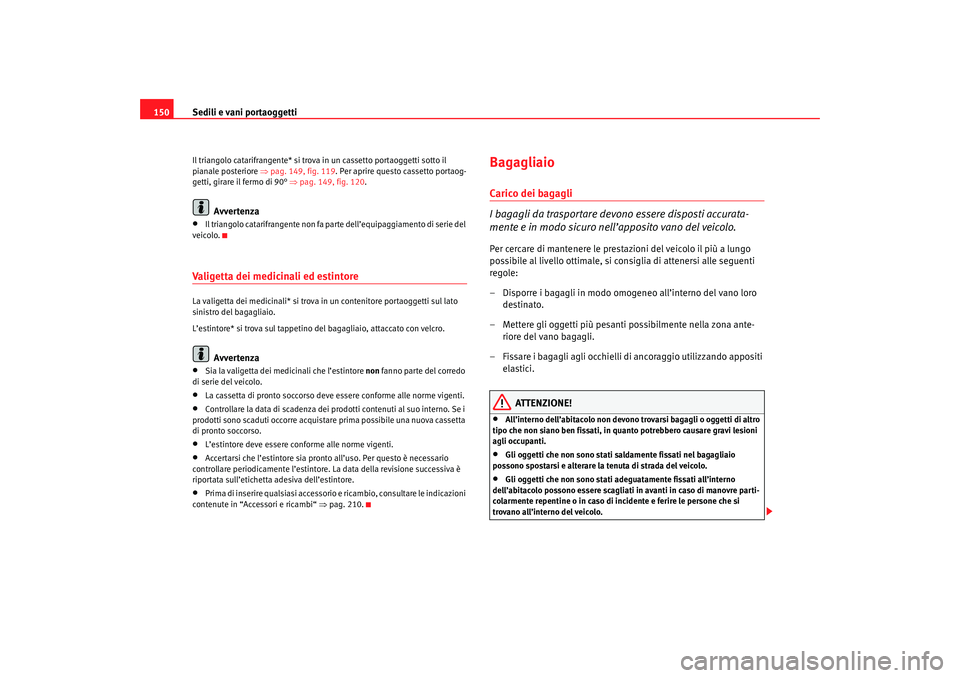

150Il triangolo catarifrangente* si trova in un cassetto portaoggetti sotto il
pianale posteriore ⇒pag. 149, fig. 119. Per aprire questo cassetto portaog-
getti, girare il fermo di 90° ⇒pag. 149, fig. 120.
Avvertenza
•
Il triangolo catarifrangente non fa parte dell’equipaggiamento di serie del
veicolo.
Valigetta dei medicinali ed estintore La valigetta dei medicinali* si trova in un contenitore portaoggetti sul lato
sinistro del bagagliaio.
L’estintore* si trova sul tappetino del bagagliaio, attaccato con velcro.
Avvertenza
•
Sia la valigetta dei medicinali che l’estintore non fanno parte del corredo
di serie del veicolo.
•
La cassetta di pronto soccorso deve essere conforme alle norme vigenti.
•
Controllare la data di scadenza dei pr odotti contenuti al suo interno. Se i
prodotti sono scaduti occorre acquista re prima possibile una nuova cassetta
di pronto soccorso.
•
L’estintore deve essere conf orme alle norme vigenti.
•
Accertarsi che l’estintore sia pronto all’uso. Per questo è necessario
controllare periodicamente l’estintore. La data della revisione successiva è
riportata sull’etichetta adesiva dell’estintore.
•
Prima di inserire qualsiasi accessorio e ricambio, consultare le indicazioni
contenute in “Accessori e ricambi“ ⇒ pag. 210.
BagagliaioCarico dei bagagli
I bagagli da trasportare devono essere disposti accurata-
mente e in modo sicuro nell’apposito vano del veicolo.Per cercare di mantenere le prestazioni del veicolo il più a lungo
possibile al livello ottimale, si consiglia di attenersi alle seguenti
regole:
– Disporre i bagagli in modo omogeneo all’interno del vano loro
destinato.
– Mettere gli oggetti più pesanti possibilmente nella zona ante- riore del vano bagagli.
– Fissare i bagagli agli occhielli di ancoraggio utilizzando appositi elastici.
ATTENZIONE!
•
All’interno dell’abitacolo non devono trovarsi bagagli o oggetti di altro
tipo che non siano ben fissati, in quanto potrebbero causare gravi lesioni
agli occupanti.
•
Gli oggetti che non sono stati saldamente fissati nel bagagliaio
possono spostarsi e alterare la tenuta di strada del veicolo.
•
Gli oggetti che non sono stati adeguatamente fissati all’interno
dell’abitacolo possono essere scagliati in avanti in caso di manovre parti-
colarmente repentine o in caso di incidente e ferire le persone che si
trovano all’interno del veicolo.
