2007 Seat Altea Manuale del proprietario (in Italian)

55
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
altea_italia_0706 Seite 55 Mittwoch, 30. August 2006 5:25 17

56

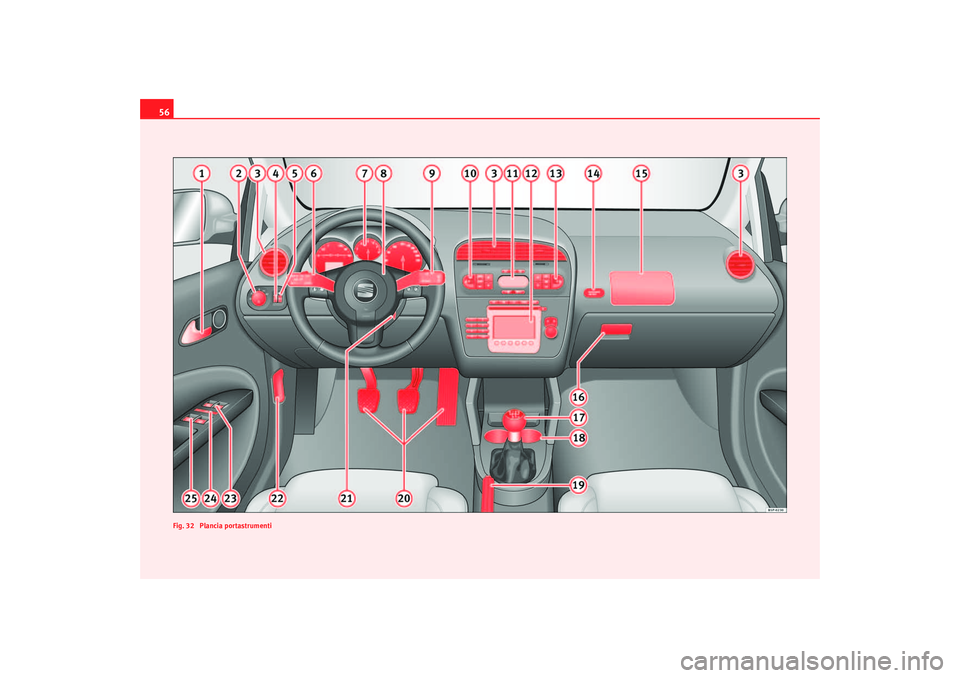

Fig. 32 Plancia portastrumentialtea_italia_0706 Seite 56 Mittwoch, 30. August 2006 5:25 17

Strumentazione57
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

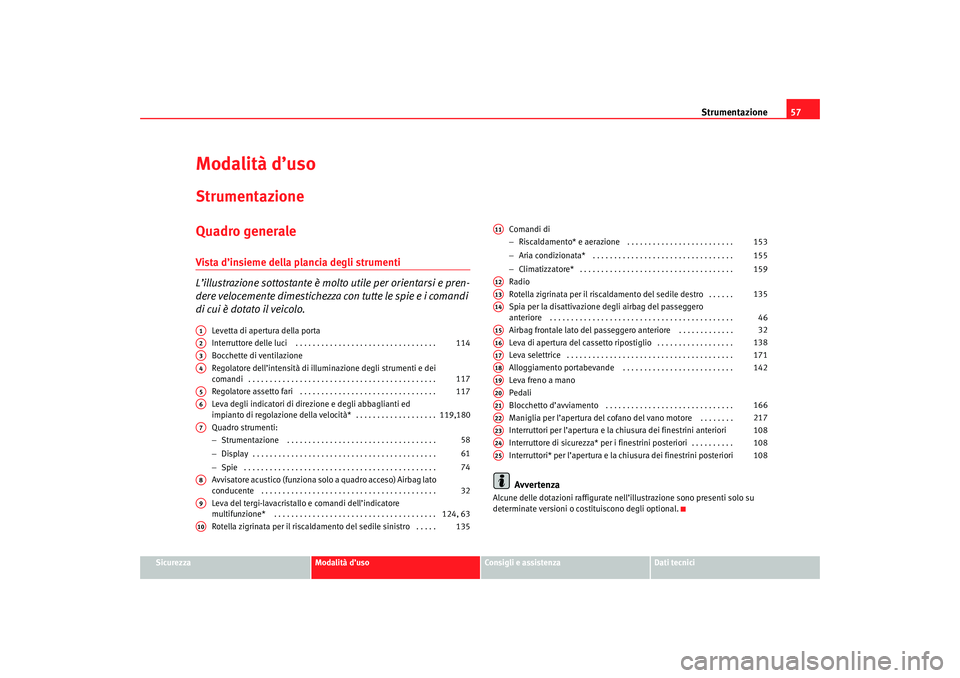

Modalità d’usoStrumentazioneQuadro generaleVista d’insieme della plancia degli strumenti
L’illustrazione sottostante è molto utile per orientarsi e pren-
dere velocemente dimestichezza con tutte le spie e i comandi
di cui è dotato il veicolo.
Levetta di apertura della porta
Interruttore delle luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bocchette di ventilazione
Regolatore dell’intensità di il luminazione degli strumenti e dei
comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore assetto fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva degli indicatori di dire zione e degli abbaglianti ed
impianto di regolazione della velocità* . . . . . . . . . . . . . . . . . . .
Quadro strumenti:
− Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Spie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avvisatore acustico (funziona solo a quadro acceso) Airbag lato
conducente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva del tergi-lavacristallo e comandi dell’indicatore
multifunzione* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rotella zigrinata per il riscaldamento del sedile sinistro . . . . . Comandi di
−
Riscaldamento* e aerazione . . . . . . . . . . . . . . . . . . . . . . . . .
− Aria condizionata* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatizzatore* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio
Rotella zigrinata per il riscalda mento del sedile destro . . . . . .
Spia per la disattivazione degli airbag del passeggero
anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag frontale lato del passeggero anteriore . . . . . . . . . . . . .
Leva di apertura del cassetto ripostiglio . . . . . . . . . . . . . . . . . .
Leva selettrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alloggiamento portabevande . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva freno a mano
Pedali
Blocchetto d’avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Maniglia per l’apertura del cofano del vano motore . . . . . . . .
Interruttori per l’apertura e la chiusura dei finestrini anteriori
Interruttore di sicurezza* per i finestrini posteriori . . . . . . . . . .
Interruttori* per l’apertura e la chiusura dei finestrini posteriori
Avvertenza
Alcune delle dotazioni raffigurate nell’illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional.
A1A2
114
A3A4
117
A5
117
A6
119,180
A7
58
61
74
A8
32
A9
124, 63
A10
135
A11
153
155
159
A12A13
135
A14
46
A15
32
A16
138
A17
171
A18
142
A19A20A21
166
A22
217
A23
108
A24
108
A25
108
altea_italia_0706 Seite 57 Mittwoch, 30. August 2006 5:25 17

Strumentazione

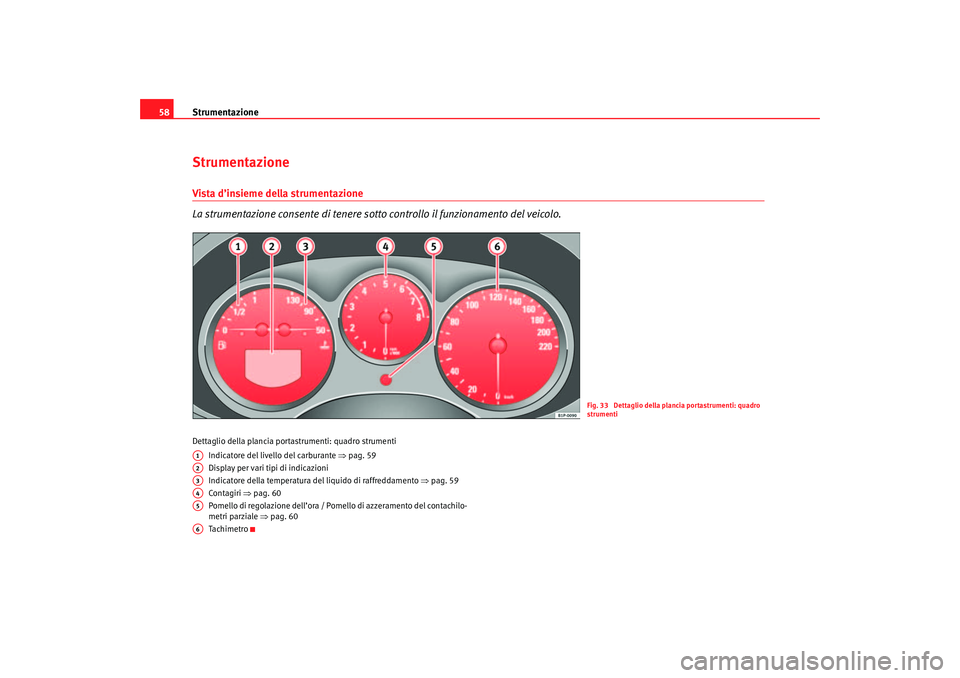

58StrumentazioneVista d’insieme della strumentazione
La strumentazione consente di tenere so tto controllo il funzionamento del veicolo.Dettaglio della plancia portastrumenti: quadro strumenti
Indicatore del livello del carburante ⇒ pag. 59
Display per vari tipi di indicazioni
Indicatore della temperatura del liquido di raffreddamento ⇒pag. 59
Contagiri ⇒pag. 60
Pomello di regolazione dell’ora / Pomello di azzeramento del contachilo-
metri parziale ⇒ pag. 60
Tachimetro
Fig. 33 Dettaglio della plancia portastrumenti: quadro
strumenti
A1A2A3A4A5A6
altea_italia_0706 Seite 58 Mittwoch, 30. August 2006 5:25 17

Strumentazione59
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

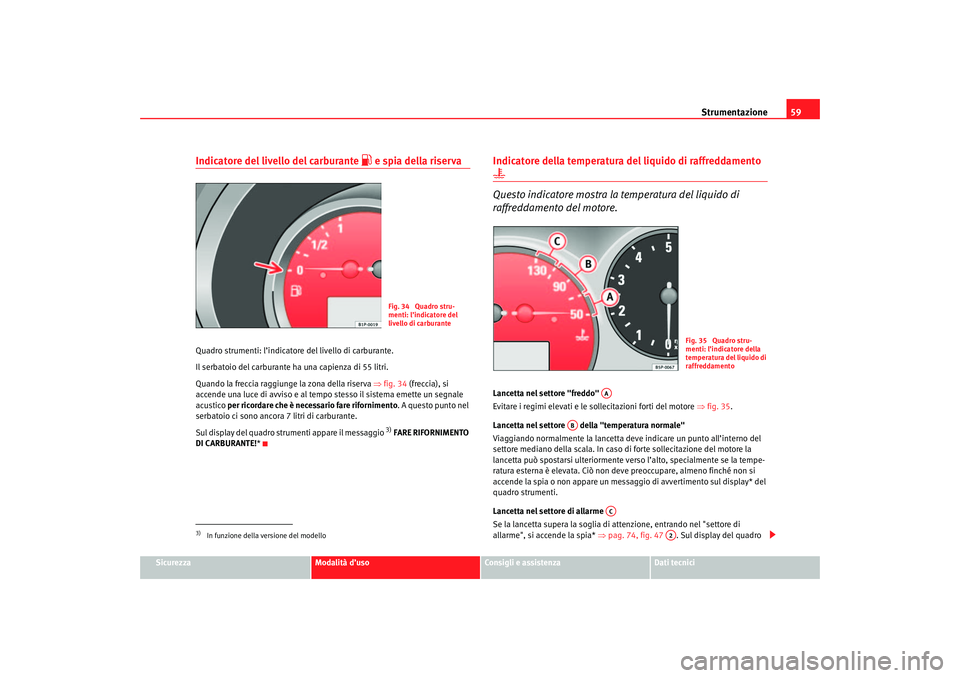

Indicatore del livello del carburante
 e spia della riserva
Quadro strumenti: l’indicato re del livello di carburante.
Il serbatoio del carburante ha una capienza di 55 litri.
Quando la freccia raggiunge la zona della riserva ⇒fig. 34 (freccia), si
accende una luce di avviso e al tempo stesso il sistema emette un segnale
acustico per ricordare che è necessario fare rifornimento . A questo punto nel
serbatoio ci sono ancora 7 litri di carburante.
Sul display del quadro stru menti appare il messaggio
3) FARE RIFORNIMENTO
DI CARBURANTE! *
Indicatore della temperatura del liquido di raffreddamento 

Questo indicatore mostra la temperatura del liquido di
raffreddamento del motore.
Lancetta nel settore "freddo"
Evitare i regimi elevati e le sollecitazioni forti del motore ⇒fig. 35 .
Lancetta nel settore della "temperatura normale"
Viaggiando normalmente la lancetta deve indicare un punto all’interno del
settore mediano della scala. In caso di forte sollecitazione del motore la
lancetta può spostarsi ulteriormente verso l’alto, specialmente se la tempe-
ratura esterna è elevata. Ciò non deve preoccupare, almeno finché non si
accende la spia o non appare un messaggio di avvertimento sul display* del
quadro strumenti.
Lancetta nel settore di allarme
Se la lancetta supera la soglia di attenzione, entrando nel "settore di
allarme", si accende la spia* ⇒pag. 74, fig. 47 . Sul display del quadro
3)In funzione della versione del modello
Fig. 34 Quadro stru-
menti: l’indicatore del
livello di carburante
Fig. 35 Quadro stru-
menti: l’indicatore della
temperatura del liquido di
raffreddamento
AA
AB
AC
A2
altea_italia_0706 Seite 59 Mittwoch, 30. August 2006 5:25 17

Strumentazione

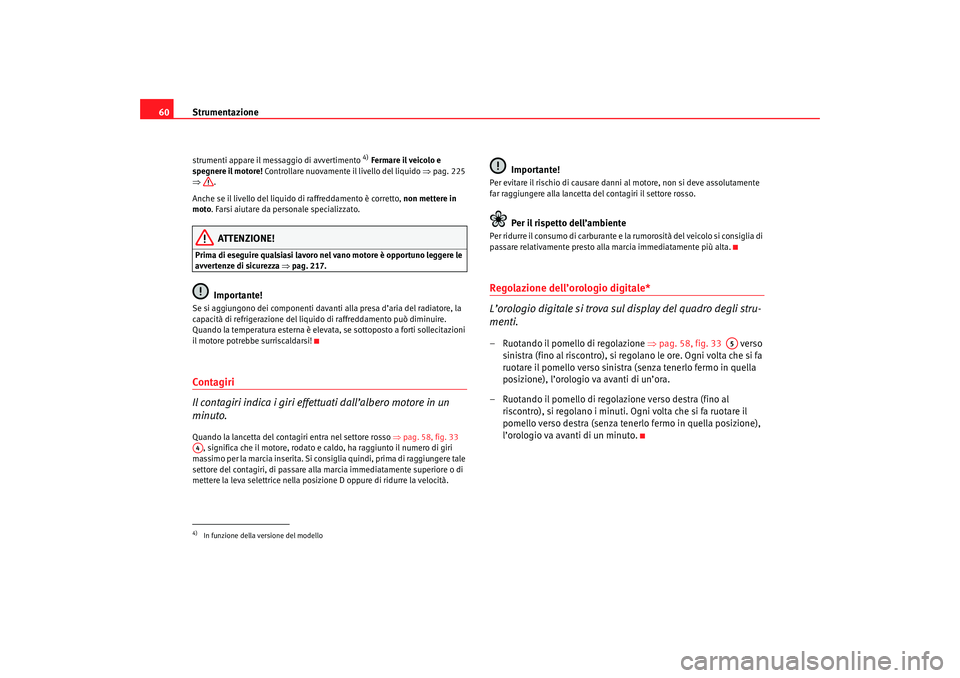

60strumenti appare il me ssaggio di avvertimento
4) Fermare il veicolo e
spegnere il motore! Controllare nuovamente il livello del liquido ⇒pag. 225
⇒ .
Anche se il livello del liquido di raffreddamento è corretto, non mettere in
moto . Farsi aiutare da personale specializzato.
ATTENZIONE!
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere le
avvertenze di sicurezza ⇒ pag. 217.
Importante!
Se si aggiungono dei componenti davanti alla presa d’aria del radiatore, la
capacità di refrigerazione del liquido di raffreddamento può diminuire.
Quando la temperatura esterna è elevata, se sottoposto a forti sollecitazioni
il motore potrebbe surriscaldarsi!Contagiri
Il contagiri indica i giri effettuati dall’albero motore in un
minuto.Quando la lancetta del contagiri entra nel settore rosso ⇒pag. 58, fig. 33
, significa che il motore, rodato e caldo, ha raggiunto il numero di giri
massimo per la marcia inserita. Si consiglia quindi, prima di raggiungere tale
settore del contagiri, di passare alla marcia immediatamente superiore o di
mettere la leva selettrice nella posizi one D oppure di ridurre la velocità.
Importante!
Per evitare il rischio di causare danni al motore, non si deve assolutamente
far raggiungere alla lancetta del contagiri il settore rosso.
Per il rispetto dell’ambiente
Per ridurre il consumo di carburante e la rumorosità del veicolo si consiglia di
passare relativamente presto alla marcia immediatamente più alta.Regolazione dell’orologio digitale*
L’orologio digitale si trova sul display del quadro degli stru-
menti.– Ruotando il pomello di regolazione ⇒pag. 58, fig. 33 verso
sinistra (fino al riscontro), si rego lano le ore. Ogni volta che si fa
ruotare il pomello verso sinistra (senza tenerlo fermo in quella
posizione), l’orologio va avanti di un’ora.
– Ruotando il pomello di regolazione verso destra (fino al riscontro), si regolano i minuti. Ogni volta che si fa ruotare il
pomello verso destra (senza tenerlo fermo in quella posizione),
l’orologio va avanti di un minuto.
4)In funzione della versione del modelloA4
A5
altea_italia_0706 Seite 60 Mittwoch, 30. August 2006 5:25 17

Strumentazione61
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

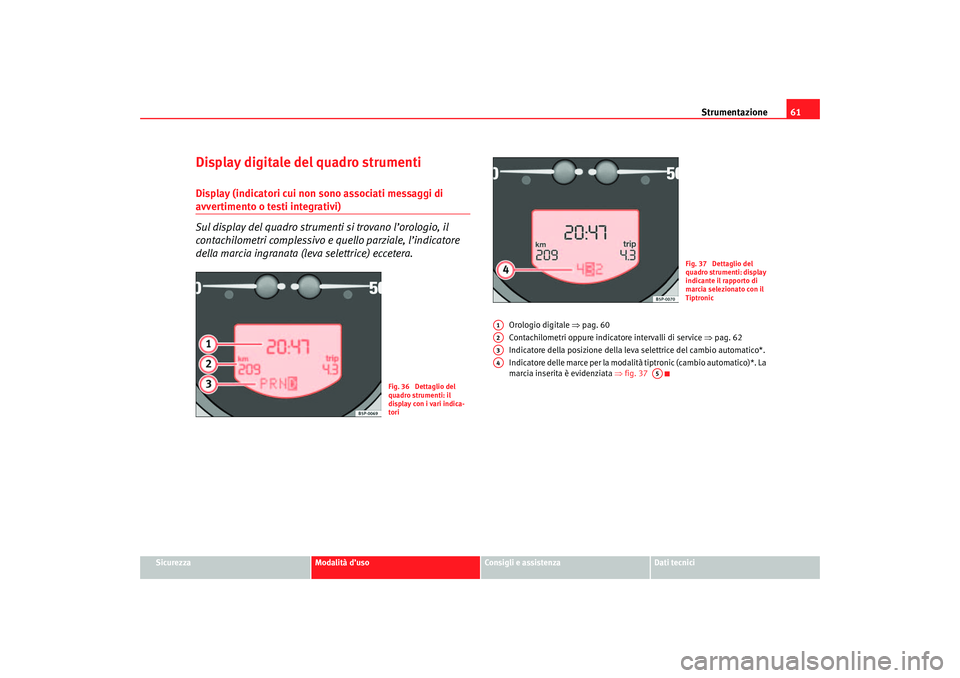

Display digitale del quadro strumentiDisplay (indicatori cui non sono associati messaggi di avvertimento o testi integrativi)
Sul display del quadro strumenti si trovano l’orologio, il
contachilometri complessivo e quello parziale, l’indicatore
della marcia ingranata (leva selettrice) eccetera.
Orologio digitale ⇒pag. 60
Contachilometri oppure indicatore intervalli di service ⇒pag. 62
Indicatore della posizione della leva selettrice del cambio automatico*.
Indicatore delle marce per la modalità tiptronic (cambio automatico)*. La
marcia inserita è evidenziata ⇒fig. 37
Fig. 36 Dettaglio del
quadro strumenti: il
display con i vari indica-
tori
Fig. 37 Dettaglio del
quadro strumenti: display
indicante il rapporto di
marcia selezionato con il
Tiptronic
A1A2A3A4
A5
altea_italia_0706 Seite 61 Mittwoch, 30. August 2006 5:25 17

Strumentazione

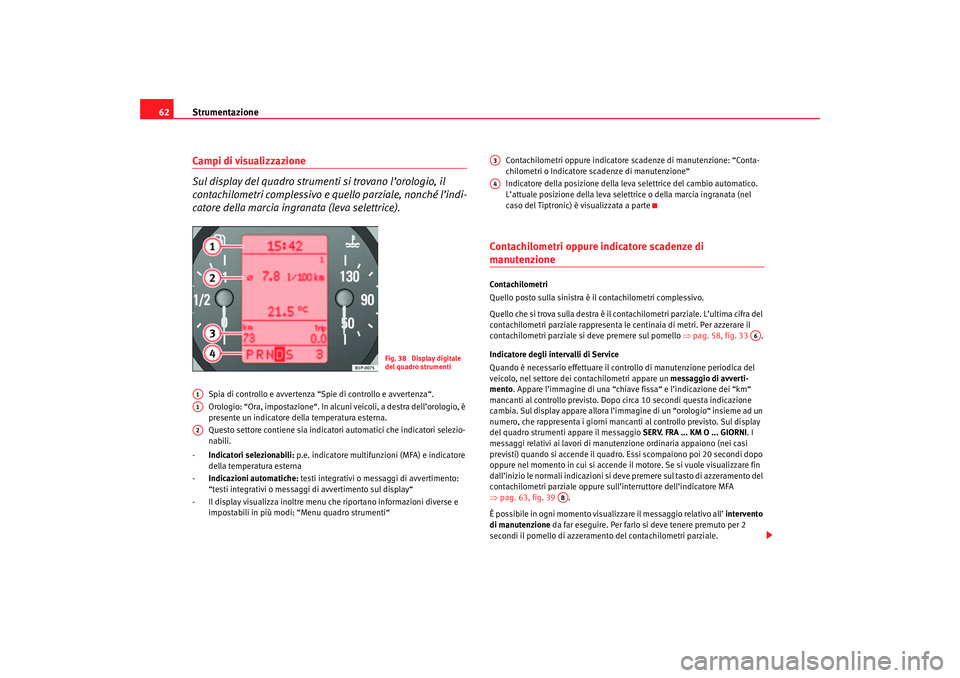

62Campi di visualizzazione
Sul display del quadro strumenti si trovano l’orologio, il
contachilometri complessivo e qu ello parziale, nonché l’indi-
catore della marcia ingranata (leva selettrice).
Spia di controllo e avvertenza “Spie di controllo e avvertenza“.
Orologio: “Ora, impostazione“. In alcuni veicoli, a destra dell’orologio, è
presente un indicatore della temperatura esterna.
Questo settore contiene sia indicatori automatici che indicatori selezio-
nabili.
- Indicatori selezionabili: p.e. indicatore multifunzioni (MFA) e indicatore
della temperatura esterna
- Indicazioni automatiche: testi integrativi o messaggi di avvertimento:
“testi integrativi o messaggi di avvertimento sul display“
- Il display visualizza inoltre menu che riportano informazioni diverse e impostabili in più modi: “Menu quadro strumenti“ Contachilometri oppure indicatore scadenze di manutenzione: “Conta-
chilometri o Indicatore scadenze di manutenzione“
Indicatore della posizione della leva selettrice del cambio automatico.
L’attuale posizione della leva selettrice o della marcia ingranata (nel
caso del Tiptronic) è visualizzata a parte
Contachilometri oppure indicatore scadenze di manutenzione Contachilometri
Quello posto sulla sinistra è il contachilometri complessivo.
Quello che si trova sulla destra è il contachilometri parziale. L’ultima cifra del
contachilometri parziale rappresenta le centinaia di metri. Per azzerare il
contachilometri parziale si
deve premere sul pomello ⇒pag. 58, fig. 33 .
Indicatore degli intervalli di Service
Quando è necessario effettuare il co ntrollo di manutenzione periodica del
veicolo, nel settore dei contachilometri appare un messaggio di avverti-
mento . Appare l’immagine di una “chiave fissa“ e l’indicazione dei “km“
mancanti al controllo previsto. Dopo circa 10 secondi questa indicazione
cambia. Sul display appare allora l’immagine di un “orologio“ insieme ad un
numero, che rappresenta i giorni mancanti al controllo previsto. Sul display
del quadro strumenti appare il messaggio SERV. FRA ... KM O ... GIORNI. I
messaggi relativi ai lavori di manute nzione ordinaria appaiono (nei casi
previsti) quando si accende il quadro . Essi scompaiono poi 20 secondi dopo
oppure nel momento in cui si accende il motore. Se si vuole visualizzare fin
dall’inizio le normali indicazioni si deve premere sul tasto di azzeramento del
contachilometri parziale oppure su ll’interruttore dell’indicatore MFA
⇒ pag. 63, fig. 39 .
È possibile in ogni momento visual izzare il messaggio relativo all’ intervento
di manutenzione da far eseguire. Per farlo si deve tenere premuto per 2
secondi il pomello di azzeramento del contachilometri parziale.
Fig. 38 Display digitale
del quadro strumenti
A1A1A2
A3A4
A6
AB
altea_italia_0706 Seite 62 Mittwoch, 30. August 2006 5:25 17
