2007 Seat Altea Freetrack Manual do proprietário (in Portuguese)

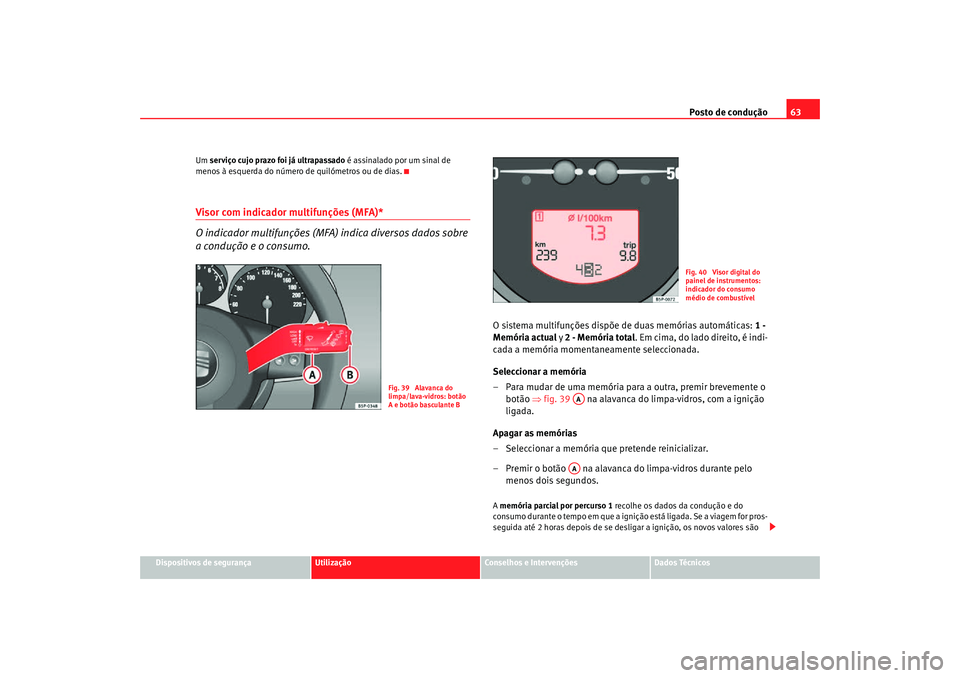

Posto de condução63
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Um
serviço cujo prazo foi já ultrapassado é assinalado por um sinal de
menos à esquerda do número de quilómetros ou de dias.
Visor com indicador multifunções (MFA)*
O indicador multifunções (MFA) indica diversos dados sobre
a condução e o consumo.
O sistema multifunções dispõe de duas memórias automáticas: 1 -
Memória actual y 2 - Memória total . Em cima, do lado direito, é indi-
cada a memória momentaneamente seleccionada.
Seleccionar a memória
– Para mudar de uma memória para a outra, premir brevemente o botão ⇒fig. 39 na alavanca do limpa-vidros, com a ignição
ligada.
Apagar as memórias
– Seleccionar a memória que pretende reinicializar.
– Premir o botão na alavanca do limpa-vidros durante pelo menos dois segundos.A memória parcial por percurso 1 recolhe os dados da condução e do
consumo durante o tempo em que a ignição está ligada. Se a viagem for pros-
seguida até 2 horas depois de se desligar a ignição, os novos valores são
Fig. 39 Alavanca do
limpa/lava-vidros: botão
A e botão basculante B
Fig. 40 Visor digital do
painel de instrumentos:
indicador do consumo
médio de combustível
AAAA
altea_xl portugues.book Seite 63 Donnerstag, 12. April 2007 3:57 15

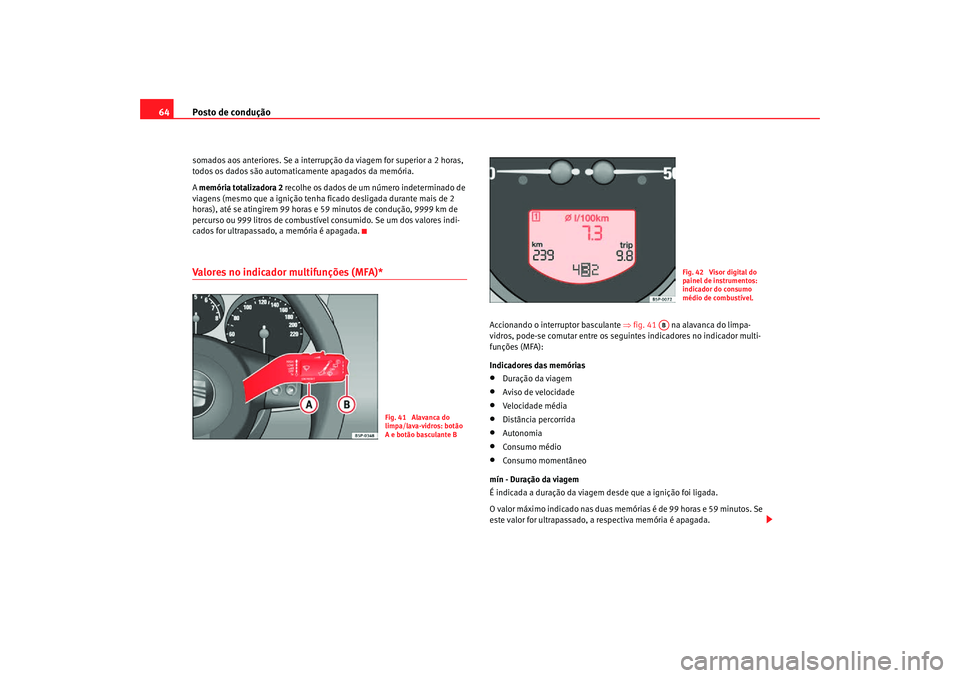

Posto de condução
64somados aos anteriores. Se a interrupçã o da viagem for superior a 2 horas,
todos os dados são automaticamente apagados da memória.
A memória totalizadora 2 recolhe os dados de um número indeterminado de
viagens (mesmo que a ignição tenha ficado desligada durante mais de 2
horas), até se atingirem 99 horas e 59 minutos de condução, 9999 km de
percurso ou 999 litros de combustível consumido. Se um dos valores indi-
cados for ultrapassado, a memória é apagada.Valores no indicador multifunções (MFA)*
Accionando o interruptor basculante ⇒fig. 41 na alavanca do limpa-
vidros, pode-se comutar entre os segu intes indicadores no indicador multi-
funções (MFA):
Indicadores das memórias•
Duração da viagem
•
Aviso de velocidade
•
Velocidade média
•
Distância percorrida
•
Autonomia
•
Consumo médio
•
Consumo momentâneo
mín - Duração da viagem
É indicada a duração da viagem desde que a ignição foi ligada.
O valor máximo indicado nas duas memó rias é de 99 horas e 59 minutos. Se
este valor for ultrapassado, a respectiva memória é apagada.
Fig. 41 Alavanca do
limpa/lava-vidros: botão
A e botão basculante B
Fig. 42 Visor digital do
painel de instrumentos:
indicador do consumo
médio de combustível.
AB
altea_xl portugues.book Seite 64 Donnerstag, 12. April 2007 3:57 15

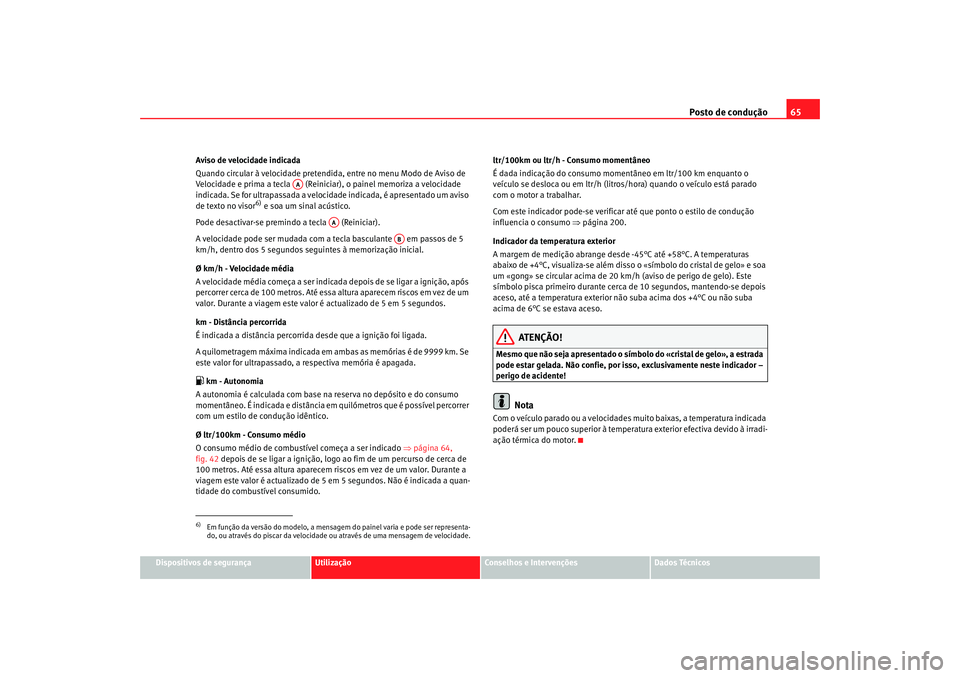

Posto de condução65
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Aviso de velocidade indicada
Quando circular à velocidade pretendi
da, entre no menu Modo de Aviso de
Velocidade e prima a tecla (Reiniciar ), o painel memoriza a velocidade
indicada. Se for ultrapassada a velocida de indicada, é apresentado um aviso
de texto no visor
6) e soa um sinal acústico.
Pode desactivar-se premindo a tecla (Reiniciar).
A velocidade pode ser mudada com a tecla basculante em passos de 5
km/h, dentro dos 5 segundos seguintes à memorização inicial.
Ø km/h - Velocidade média
A velocidade média começa a ser indicada depois de se ligar a ignição, após
percorrer cerca de 100 metros. Até essa altura aparecem riscos em vez de um
valor. Durante a viagem este valor é actualizado de 5 em 5 segundos.
km - Distância percorrida
É indicada a distância percorrida desde que a ignição foi ligada.
A quilometragem máxima indicada em ambas as memórias é de 9999 km. Se
este valor for ultrapassado, a respectiva memória é apagada.
 km - Autonomia
A autonomia é calculada com base na reserva no depósito e do consumo
momentâneo. É indicada e distância em quilómetros que é possível percorrer
com um estilo de condução idêntico.
Ø ltr/100km - Consumo médio
O consumo médio de combustível começa a ser indicado ⇒página 64,
fig. 42 depois de se ligar a ignição, logo ao fim de um percurso de cerca de
100 metros. Até essa altura aparecem riscos em vez de um valor. Durante a
viagem este valor é actualizado de 5 em 5 segundos. Não é indicada a quan-
tidade do combustível consumido. ltr/100km ou ltr/h - Consumo momentâneo
É dada indicação do consumo mome
ntâneo em ltr/100 km enquanto o
veículo se desloca ou em ltr/h (litros /hora) quando o veículo está parado
com o motor a trabalhar.
Com este indicador pode-se verificar até que ponto o estilo de condução
influencia o consumo ⇒página 200.
Indicador da temperatura exterior
A margem de medição abrange desde -45°C até +58°C. A temperaturas
abaixo de +4°C, visualiza-se além diss o o «símbolo do cristal de gelo» e soa
um «gong» se circular acima de 20 km/h (aviso de perigo de gelo). Este
símbolo pisca primeiro durante cerca de 10 segundos, mantendo-se depois
aceso, até a temperatura exterior não suba acima dos +4°C ou não suba
acima de 6°C se estava aceso.
ATENÇÃO!
Mesmo que não seja apresentado o símbol o do «cristal de gelo», a estrada
pode estar gelada. Não confie, por is so, exclusivamente neste indicador –
perigo de acidente!
Nota
Com o veículo parado ou a velocidades muito baixas, a temperatura indicada
poderá ser um pouco superior à temperatur a exterior efectiva devido à irradi-
ação térmica do motor.
6)Em função da versão do modelo, a mensagem do painel varia e pode ser representa-
do, ou através do piscar da velocidade ou através de uma mensagem de velocidade.
AA
AA
AB
altea_xl portugues.book Seite 65 Donnerstag, 12. April 2007 3:57 15

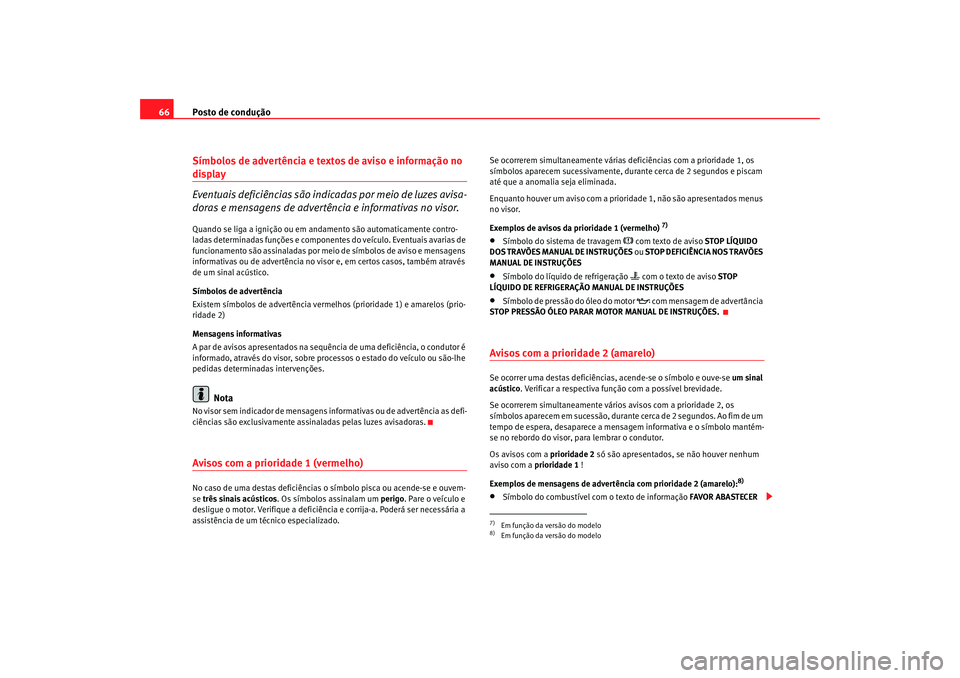

Posto de condução
66Símbolos de advertência e textos de aviso e informação no display
Eventuais deficiências são indicadas por meio de luzes avisa-
doras e mensagens de advertên cia e informativas no visor.Quando se liga a ignição ou em andamento são automaticamente contro-
ladas determinadas funções e componentes do veículo. Eventuais avarias de
funcionamento são assinaladas por meio de símbolos de aviso e mensagens
informativas ou de advertência no visor e, em certos casos, também através
de um sinal acústico.
Símbolos de advertência
Existem símbolos de advertência vermelh os (prioridade 1) e amarelos (prio-
ridade 2)
Mensagens informativas
A par de avisos apresentados na sequência de uma deficiência, o condutor é
informado, através do visor, sobre processos o estado do veículo ou são-lhe
pedidas determinadas intervenções.
Nota
No visor sem indicador de mensagens informativas ou de advertência as defi-
ciências são exclusivamente assinaladas pelas luzes avisadoras.Avisos com a prioridade 1 (vermelho)No caso de uma destas deficiências o símbolo pisca ou acende-se e ouvem-
se três sinais acústicos . Os símbolos assinalam um perigo. Pare o veículo e
desligue o motor. Verifique a deficiência e corrija-a. Poderá ser necessária a
assistência de um técnico especializado. Se ocorrerem simultaneamente várias
deficiências com a prioridade 1, os
símbolos aparecem sucessivamente, dura nte cerca de 2 segundos e piscam
até que a anomalia seja eliminada.
Enquanto houver um aviso com a prioridade 1, não são apresentados menus
no visor.
Exemplos de avisos da prioridade 1 (vermelho)
7)
•
Símbolo do sistema de travagem
 com texto de aviso STOP LÍQUIDO
DOS TRAVÕES MANUAL DE INSTRUÇÕES ou STOP DEFICIÊNCIA NOS TRAVÕES
MANUAL DE INSTRUÇÕES
•
Símbolo do líquido de refrigeração
 com o texto de aviso STOP
LÍQUIDO DE REFRIGERAÇÃO MANUAL DE INSTRUÇÕES
•
Símbolo de pressão do óleo do motor

com mensagem de advertância
STOP PRESSÃO ÓLEO PARAR MOTOR MANUAL DE INSTRUÇÕES.
Avisos com a prioridade 2 (amarelo) Se ocorrer uma destas deficiências, acende-se o símbolo e ouve-se um sinal
acústico . Verificar a respectiva função com a possível brevidade.
Se ocorrerem simultaneamente vários avisos com a prioridade 2, os
símbolos aparecem em sucessão, durante cerca de 2 segundos. Ao fim de um
tempo de espera, desaparece a mensagem informativa e o símbolo mantém-
se no rebordo do visor, para lembrar o condutor.
Os avisos com a prioridade 2 só são apresentados, se não houver nenhum
aviso com a prioridade 1 !
Exemplos de mensagens de advertência com prioridade 2 (amarelo):
8)
•
Símbolo do combustível com o texto de informação FAVOR ABASTECER
7)Em função da versão do modelo8)Em função da versão do modelo
altea_xl portugues.book Seite 66 Donnerstag, 12. April 2007 3:57 15

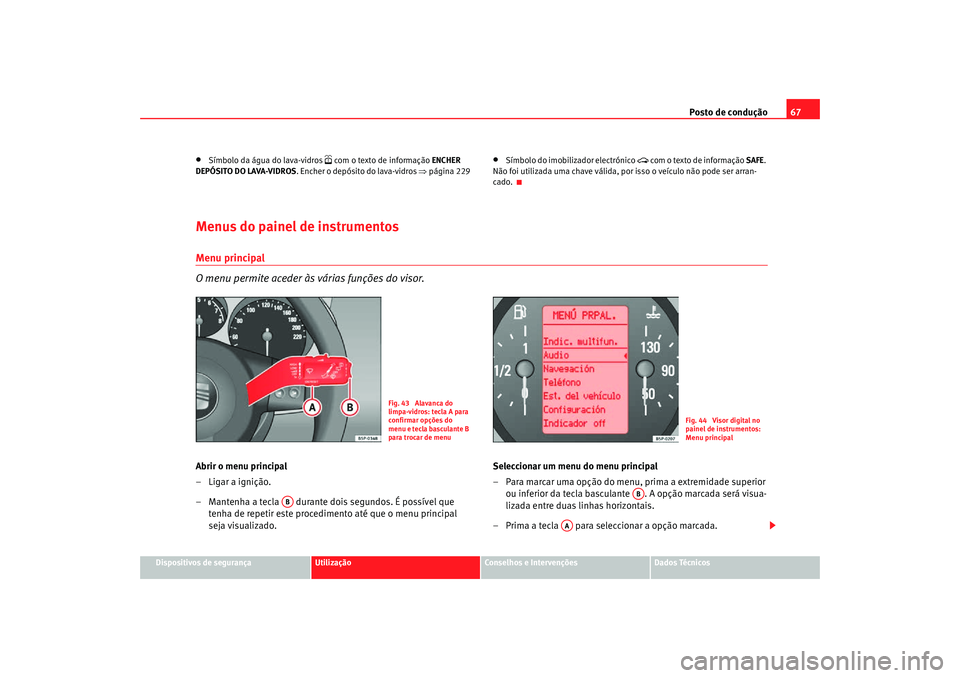

Posto de condução67
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
•
Símbolo da água do lava-vidros
 com o texto de informação ENCHER
DEPÓSITO DO LAVA-VIDROS. Encher o depósito do lava-vidros ⇒ página 229
•
Símbolo do imobilizador electrónico

com o texto de informação SAFE.
Não foi utilizada uma chave válida, por isso o veículo não pode ser arran-
cado.
Menus do painel de instrumentosMenu principal
O menu permite aceder às várias funções do visor.Abrir o menu principal
– Ligar a ignição.
– Mantenha a tecla durante dois segundos. É possível que tenha de repetir este procedimento até que o menu principal
seja visualizado. Seleccionar um menu do menu principal
– Para marcar uma opção do menu, prima a extremidade superior
ou inferior da tecla basculante . A opção marcada será visua-
lizada entre duas linhas horizontais.
– Prima a tecla para seleccionar a opção marcada.
Fig. 43 Alavanca do
limpa-vidros: tecla A para
confirmar opções do
menu e tecla basculante B
para trocar de menu
Fig. 44 Visor digital no
painel de instrumentos:
Menu principal
AB
AB
AA
altea_xl portugues.book Seite 67 Donnerstag, 12. April 2007 3:57 15

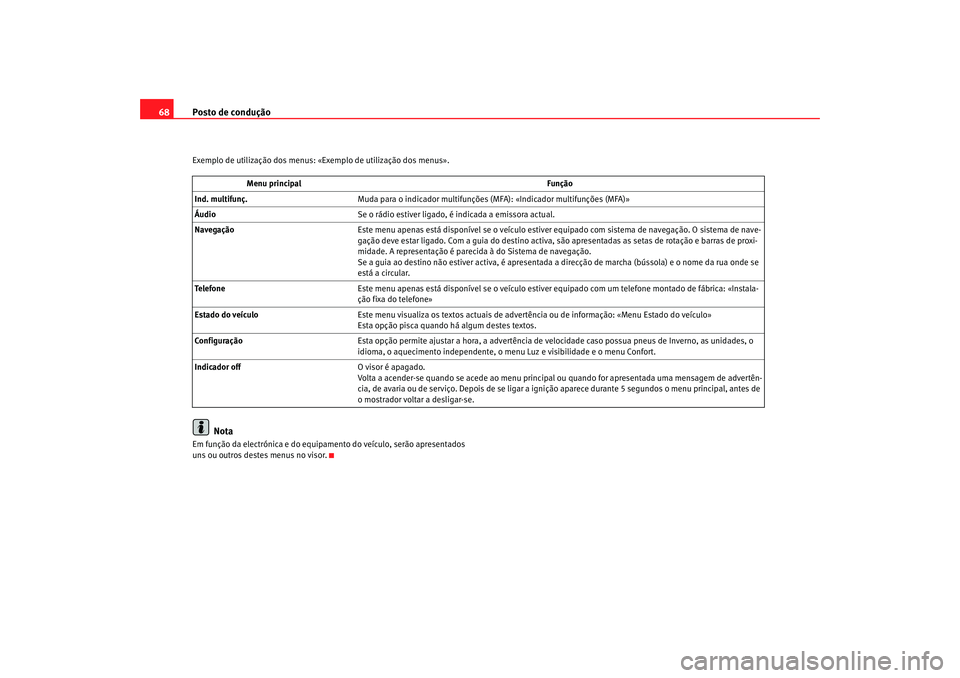

Posto de condução
68Exemplo de utilização dos menus: «Exemplo de utilização dos menus».
Nota
Em função da electrónica e do equi pamento do veículo, serão apresentados
uns ou outros destes menus no visor. Menu principal
Função
Ind. multifunç. Muda para o indicador multifunções (MFA): «Indicador multifunções (MFA)»
Áudio Se o rádio estiver ligado, é indicada a emissora actual.
Navegação Este menu apenas está disponível se o veículo estiver equipado com sistema de navegação. O sistema de nave-
gação deve estar ligado. Com a guia do destino activa, são apresentadas as setas de rotação e barras de proxi-
midade. A representação é parecida à do Sistema de navegação.
Se a guia ao destino não estiver activa, é apresentada a direcção de marcha (bússola) e o nome da rua onde se
está a circular.
Te l e f o n e Este menu apenas está disponível se o veículo estiver equipado com um telefone montado de fábrica: «Instala-
ção fixa do telefone»
Estado do veículo Este menu visualiza os textos actuais de advert ência ou de informação: «Menu Estado do veículo»
Esta opção pisca quando há algum destes textos.
Configuração Esta opção permite ajustar a hora, a advertência de velocidade caso possua pneus de Inverno, as unidades, o
idioma, o aquecimento independente, o menu Luz e visibilidade e o menu Confort.
Indicador off O visor é apagado.
Volta a acender-se quando se acede ao menu principal ou quando for apresentada uma mensagem de advertên-
cia, de avaria ou de serviço. Depois de se ligar a ignição aparece durante 5 segundos o menu principal, antes de
o mostrador voltar a desligar-se.
altea_xl portugues.book Seite 68 Donnerstag, 12. April 2007 3:57 15

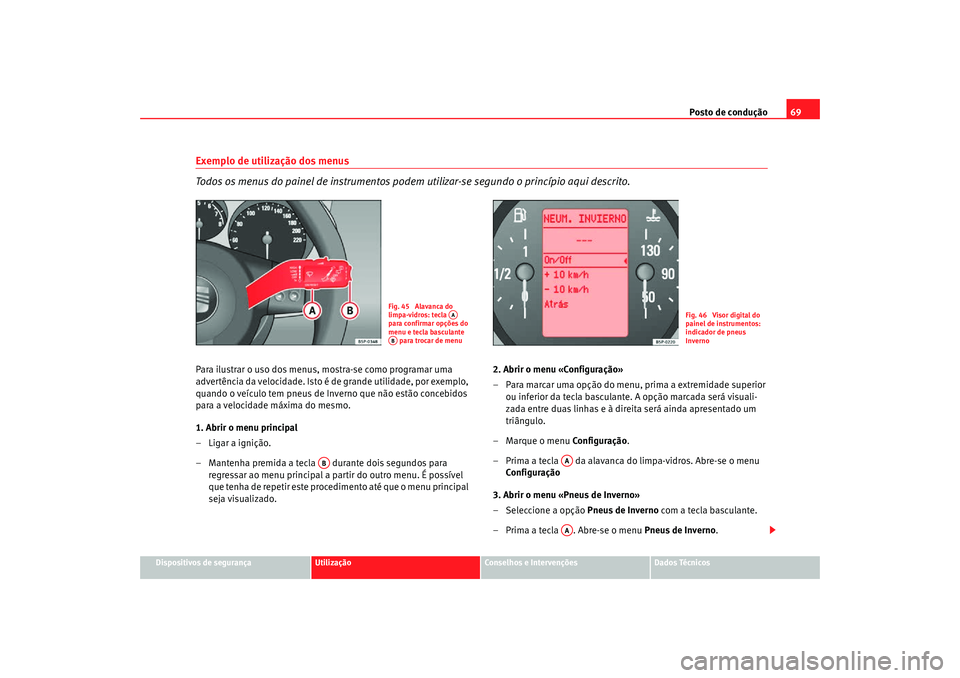

Posto de condução69
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Exemplo de utilização dos menus
Todos os menus do painel de instrumentos podem utilizar-se segundo o princípio aqui descrito.Para ilustrar o uso dos menus, mostra-se como programar uma
advertência da velocidade. Isto é de grande utilidade, por exemplo,
quando o veículo tem pneus de Inverno que não estão concebidos
para a velocidade máxima do mesmo.
1. Abrir o menu principal
– Ligar a ignição.
– Mantenha premida a tecla durante dois segundos para
regressar ao menu principal a partir do outro menu. É possível
que tenha de repetir este procedimento até que o menu principal
seja visualizado. 2. Abrir o menu «Configuração»
– Para marcar uma opção do menu, prima a extremidade superior
ou inferior da tecla basculante. A opção marcada será visuali-
zada entre duas linhas e à direita será ainda apresentado um
triângulo.
– Marque o menu Configuração.
– Prima a tecla da alavanca do limpa-vidros. Abre-se o menu Configuração
3. Abrir o menu «Pneus de Inverno»
– Seleccione a opção Pneus de Inverno com a tecla basculante.
– Prima a tecla . Abre-se o menu Pneus de Inverno.
Fig. 45 Alavanca do
limpa-vidros: tecla
para confirmar opções do
menu e tecla basculante
para trocar de menu
AA
AB
Fig. 46 Visor digital do
painel de instrumentos:
indicador de pneus
Inverno
AB
AAAA
altea_xl portugues.book Seite 69 Donnerstag, 12. April 2007 3:57 15

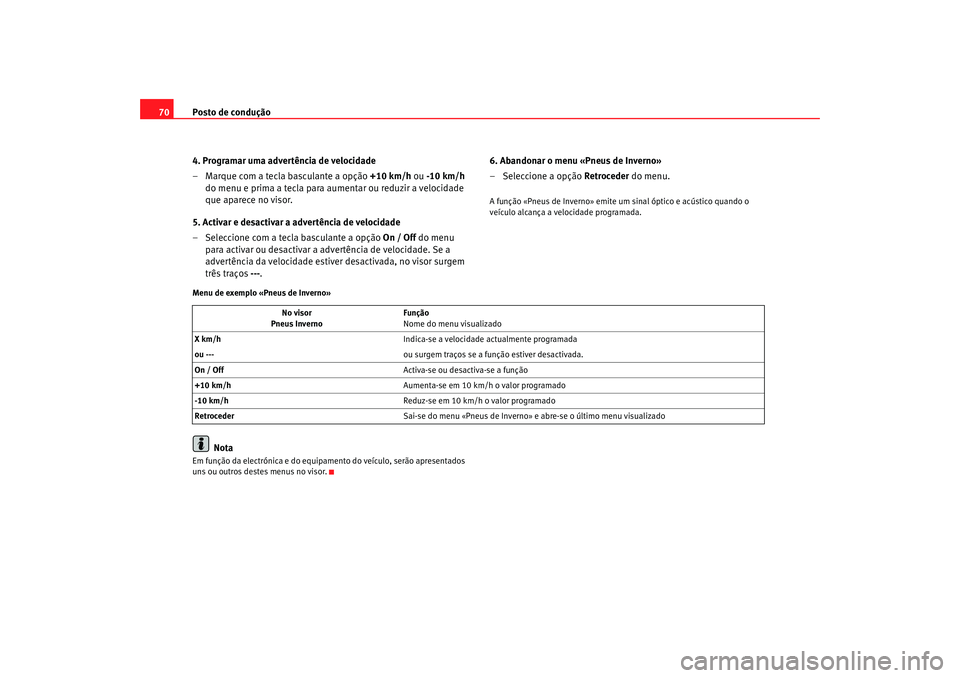

Posto de condução
70
4. Programar uma advertência de velocidade
– Marque com a tecla basculante a opção +10 km/h ou -10 km/h
do menu e prima a tecla para aumentar ou reduzir a velocidade
que aparece no visor.
5. Activar e desactivar a advertência de velocidade
– Seleccione com a tecla basculante a opção On / Off do menu
para activar ou desactivar a advertência de velocidade. Se a
advertência da velocidade estiver desactivada, no visor surgem
três traços ---. 6. Abandonar o menu «Pneus de Inverno»
– Seleccione a opção Retroceder
do menu.
A função «Pneus de Inverno» emite um sinal óptico e acústico quando o
veículo alcança a velocidade programada.
Menu de exemplo «Pneus de Inverno»
Nota
Em função da electrónica e do equi pamento do veículo, serão apresentados
uns ou outros destes menus no visor. No visor
Pneus Inverno Função
Nome do menu visualizado
X km/h Indica-se a velocidade actualmente programada
ou --- ou surgem traços se a função estiver desactivada.
On / Off Activa-se ou desactiva-se a função
+10 km/h Aumenta-se em 10 km/h o valor programado
-10 km/h Reduz-se em 10 km/h o valor programado
Retroceder Sai-se do menu «Pneus de Inverno» e abre-se o último menu visualizado
altea_xl portugues.book Seite 70 Donnerstag, 12. April 2007 3:57 15
