2007 Seat Altea Freetrack Manual do proprietário (in Portuguese)

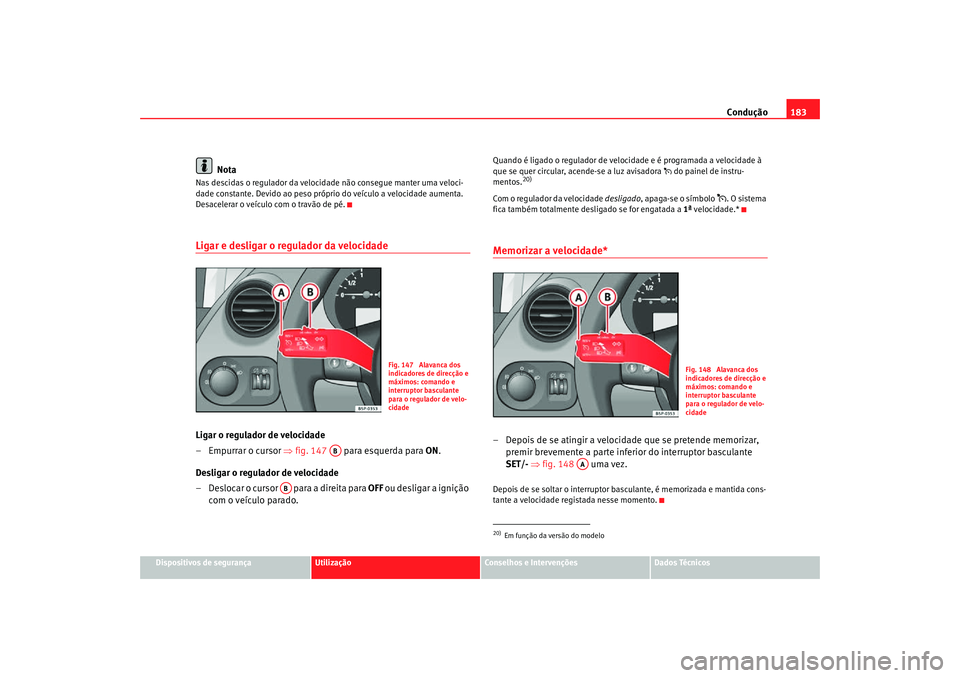

Condução183
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Nota
Nas descidas o regulador da velocidade não consegue manter uma veloci-
dade constante. Devido ao peso próprio do veículo a velocidade aumenta.
Desacelerar o veículo com o travão de pé.Ligar e desligar o regulador da velocidadeLigar o regulador de velocidade
– Empurrar o cursor ⇒fig. 147 para esquerda para ON.
Desligar o regulador de velocidade
– Deslocar o cursor para a direita para OFF ou desligar a ignição
com o veículo parado.
Quando é ligado o regulador de velocidade e é programada a velocidade à
que se quer circular, acende-se a luz avisadora  do painel de instru-
mentos.
20)
Com o regulador da velocidade desligado, apaga-se o símbolo
. O sistema
fica também totalmente d esligado se for engatada a 1ª velocidade.*
Memorizar a velocidade*– Depois de se atingir a velocidade que se pretende memorizar,
premir brevemente a parte inferior do interruptor basculante
SET/- ⇒ fig. 148 uma vez.Depois de se soltar o interruptor basculante, é memorizada e mantida cons-
tante a velocidade registada nesse momento.
Fig. 147 Alavanca dos
indicadores de direcção e
máximos: comando e
interruptor basculante
para o regulador de velo-
cidade
AB
AB
20)Em função da versão do modelo
Fig. 148 Alavanca dos
indicadores de direcção e
máximos: comando e
interruptor basculante
para o regulador de velo-
cidade
AA
altea_xl portugues.book Seite 183 Donnerstag, 12. April 2007 3:57 15

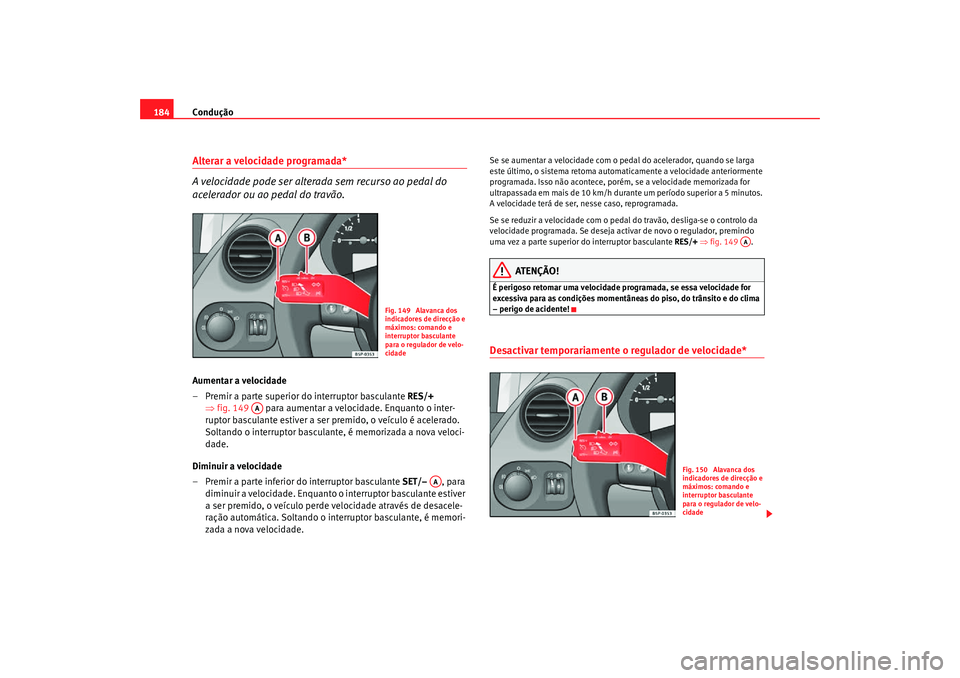

Condução
184Alterar a velocidade programada*
A velocidade pode ser alterada sem recurso ao pedal do
acelerador ou ao pedal do travão.Aumentar a velocidade
– Premir a parte superior do interruptor basculante RES/+
⇒ fig. 149 para aumentar a velocidade. Enquanto o inter-
ruptor basculante estiver a ser premido, o veículo é acelerado.
Soltando o interruptor basculante, é memorizada a nova veloci-
dade.
Diminuir a velocidade
– Premir a parte inferior do interruptor basculante SET/– , para
diminuir a velocidade. Enquanto o interruptor basculante estiver
a ser premido, o veículo perde velocidade através de desacele-
ração automática. Soltando o interruptor basculante, é memori-
zada a nova velocidade.
Se se aumentar a velocidade com o ped al do acelerador, quando se larga
este último, o sistema retoma automaticamente a velocidade anteriormente
programada. Isso não acontece, porém, se a velocidade memorizada for
ultrapassada em mais de 10 km/h durante um período superior a 5 minutos.
A velocidade terá de ser, nesse caso, reprogramada.
Se se reduzir a velocidade com o pedal do travão, desliga-se o controlo da
velocidade programada. Se deseja activar de novo o regulador, premindo
uma vez a parte superior do interruptor basculante RES/+ ⇒ fig. 149 .
ATENÇÃO!
É perigoso retomar uma velocidade programada, se essa velocidade for
excessiva para as condições momentân eas do piso, do trânsito e do clima
– perigo de acidente!Desactivar temporariamente o regulador de velocidade*
Fig. 149 Alavanca dos
indicadores de direcção e
máximos: comando e
interruptor basculante
para o regulador de velo-
cidade
AA
AA
AA
Fig. 150 Alavanca dos
indicadores de direcção e
máximos: comando e
interruptor basculante
para o regulador de velo-
cidade
altea_xl portugues.book Seite 184 Donnerstag, 12. April 2007 3:57 15

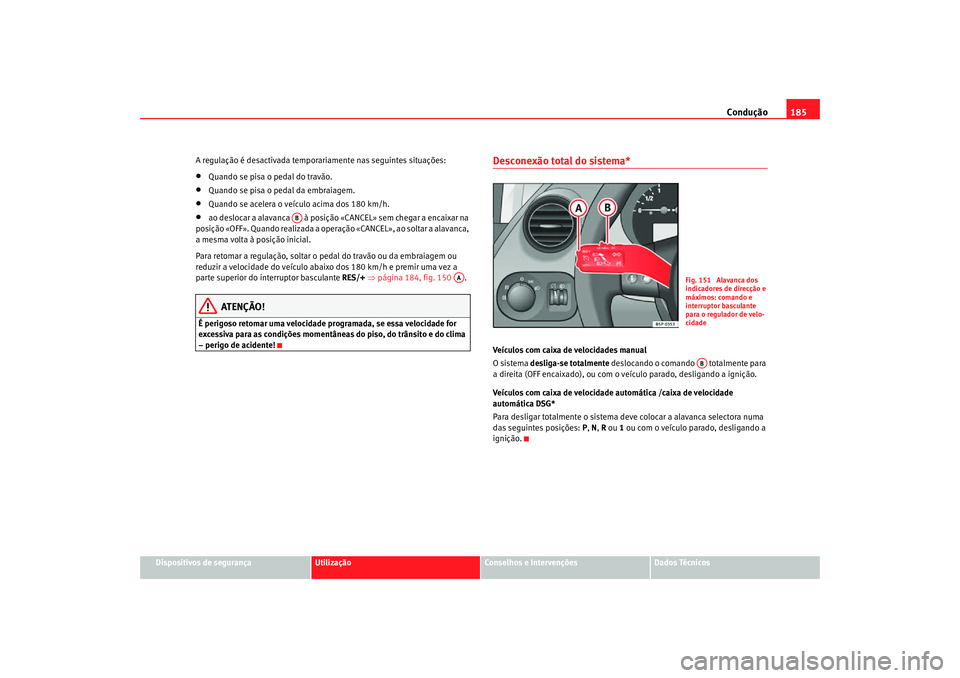

Condução185
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
A regulação é desactivada temporariamente nas seguintes situações:
•
Quando se pisa o pedal do travão.
•
Quando se pisa o pedal da embraiagem.
•
Quando se acelera o veíc
ulo acima dos 180 km/h.
•
ao deslocar a alavanca à posição «CANCEL» sem chegar a encaixar na
posição «OFF». Quando realizada a operação «CANCEL», ao soltar a alavanca,
a mesma volta à posição inicial.
Para retomar a regulação, soltar o pedal do travão ou da embraiagem ou
reduzir a velocidade do veículo abaixo dos 180 km/h e premir uma vez a
parte superior do interruptor basculante RES/+ ⇒ página 184, fig. 150 .
ATENÇÃO!
É perigoso retomar uma velocidade programada, se essa velocidade for
excessiva para as condições momentâneas do piso, do trânsito e do clima
– perigo de acidente!
Desconexão total do sistema*Veículos com caixa de velocidades manual
O sistema desliga-se totalmente deslocando o comando totalmente para
a direita (OFF encaixado), ou com o veículo parado, desligando a ignição.
Veículos com caixa de velocidade automática /caixa de velocidade
automática DSG*
Para desligar totalmente o sistema deve colocar a alavanca selectora numa
das seguintes posições: P, N , R ou 1 ou com o veículo parado, desligando a
ignição.
AB
AA
Fig. 151 Alavanca dos
indicadores de direcção e
máximos: comando e
interruptor basculante
para o regulador de velo-
cidadeAB
altea_xl portugues.book Seite 185 Donnerstag, 12. April 2007 3:57 15

altea_xl portugues.book Seite 186 Donnerstag, 12. April 2007 3:57 15

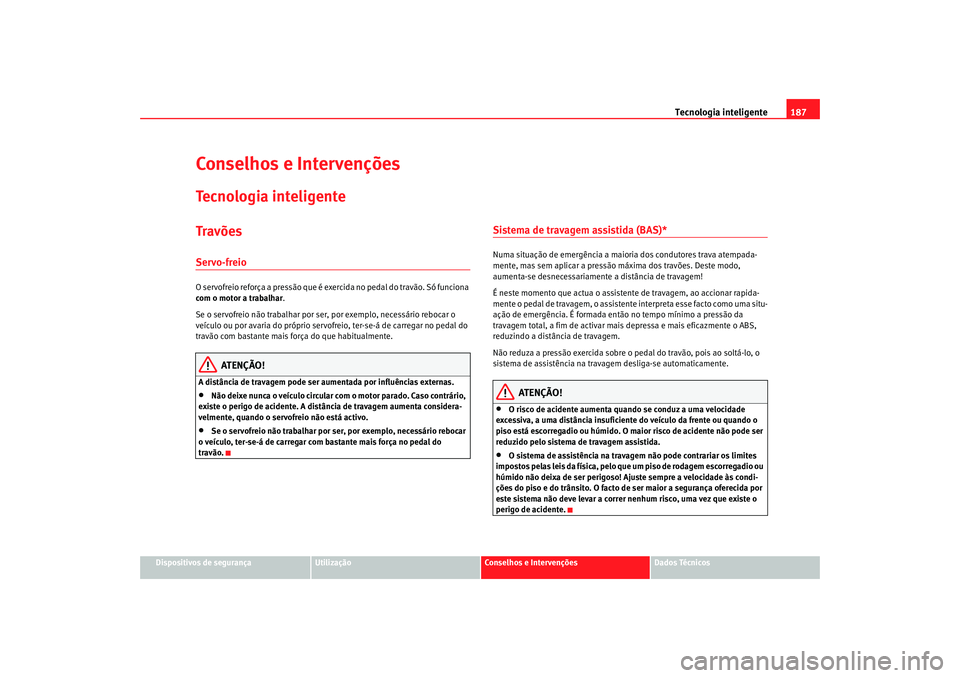

Tecnologia inteligente187
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Conselhos e IntervençõesTecnologia inteligenteTravõesServo-freioO servofreio reforça a pressão que é exercida no pedal do travão. Só funciona
com o motor a trabalhar.
Se o servofreio não trabalhar por ser, por exemplo, necessário rebocar o
veículo ou por avaria do próprio servofreio, ter-se-á de carregar no pedal do
travão com bastante mais força do que habitualmente.
ATENÇÃO!
A distância de travagem pode ser aumentada por influências externas.•
Não deixe nunca o veículo circular com o motor parado. Caso contrário,
existe o perigo de acidente. A distância de travagem aumenta considera-
velmente, quando o servofreio não está activo.
•
Se o servofreio não trabalhar por ser, por exemplo, necessário rebocar
o veículo, ter-se-á de carregar com bastante mais força no pedal do
travão.
Sistema de travagem assistida (BAS)*Numa situação de emergência a maioria dos condutores trava atempada-
mente, mas sem aplicar a pressão máxima dos travões. Deste modo,
aumenta-se desnecessariamente a distância de travagem!
É neste momento que actua o assistente de travagem, ao accionar rapida-
mente o pedal de travagem, o assistente interpreta esse facto como uma situ-
ação de emergência. É formada então no tempo mínimo a pressão da
travagem total, a fim de activar mais depressa e mais eficazmente o ABS,
reduzindo a distância de travagem.
Não reduza a pressão exercida sobre o pedal do travão, pois ao soltá-lo, o
sistema de assistência na travagem desliga-se automaticamente.
ATENÇÃO!
•
O risco de acidente aumenta quando se conduz a uma velocidade
excessiva, a uma distância insuficiente do veículo da frente ou quando o
piso está escorregadio ou húmido. O maior risco de acidente não pode ser
reduzido pelo sistema de travagem assistida.
•
O sistema de assistência na travagem não pode contrariar os limites
impostos pelas leis da física, pelo que um piso de rodagem escorregadio ou
húmido não deixa de ser perigoso! Ajuste sempre a velocidade às condi-
ções do piso e do trânsito. O facto de ser maior a segurança oferecida por
este sistema não deve levar a correr nenhum risco, uma vez que existe o
perigo de acidente.
altea_xl portugues.book Seite 187 Donnerstag, 12. April 2007 3:57 15

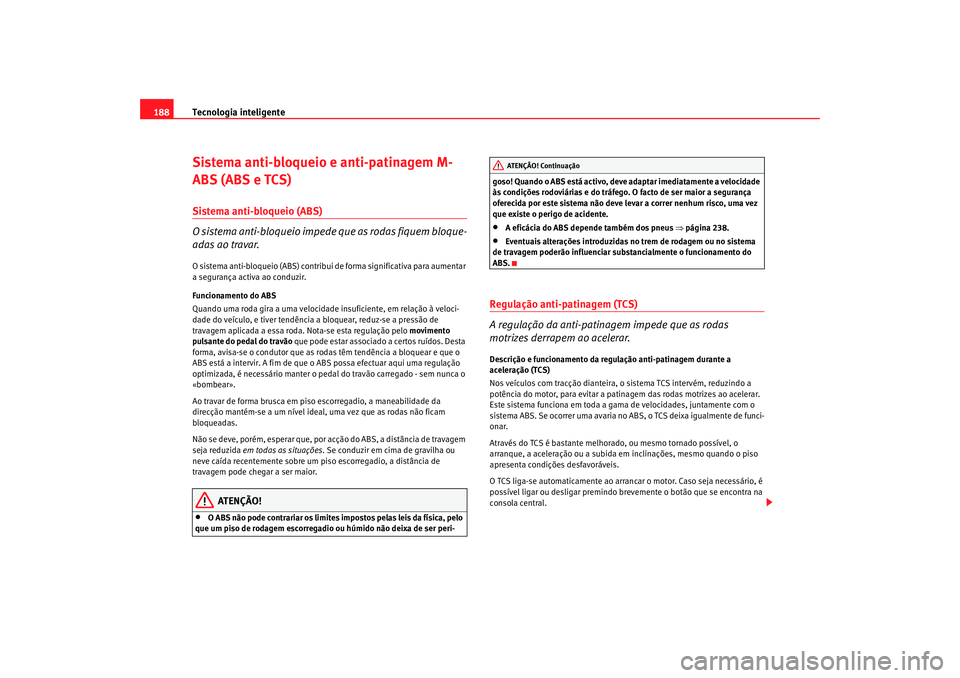

Tecnologia inteligente
188Sistema anti-bloqueio e anti-patinagem M-
ABS (ABS e TCS)Sistema anti-bloqueio (ABS)
O sistema anti-bloqueio impede que as rodas fiquem bloque-
adas ao travar.O sistema anti-bloqueio (ABS) contribui de forma significativa para aumentar
a segurança activa ao conduzir.
Funcionamento do ABS
Quando uma roda gira a uma velocidade insuficiente, em relação à veloci-
dade do veículo, e tiver tendência a bloquear, reduz-se a pressão de
travagem aplicada a essa roda. Nota-se esta regulação pelo movimento
pulsante do pedal do travão que pode estar associado a certos ruídos. Desta
forma, avisa-se o condutor que as rodas têm tendência a bloquear e que o
ABS está a intervir. A fim de que o ABS possa efectuar aqui uma regulação
optimizada, é necessário manter o pe dal do travão carregado - sem nunca o
«bombear».
Ao travar de forma brusca em piso escorregadio, a maneabilidade da
direcção mantém-se a um nível ideal, uma vez que as rodas não ficam
bloqueadas.
Não se deve, porém, esperar que, por acção do ABS, a distância de travagem
seja reduzida em todas as situações. Se conduzir em cima de gravilha ou
neve caída recentemente sobre um piso escorregadio, a distância de
travagem pode chegar a ser maior.
ATENÇÃO!
•
O ABS não pode contrariar os limites impostos pelas leis da física, pelo
que um piso de rodagem escorregadio ou húmido não deixa de ser peri- goso! Quando o ABS está activo, deve adaptar imediatamente a velocidade
às condições rodoviárias e do tráfego. O facto de ser maior a segurança
oferecida por este sistema não deve levar a correr nenhum risco, uma vez
que existe o perigo de acidente.
•
A eficácia do ABS depende também dos pneus ⇒
página 238.
•
Eventuais alterações introduzidas no trem de rodagem ou no sistema
de travagem poderão influenciar substancialmente o funcionamento do
ABS.
Regulação anti-patinagem (TCS)
A regulação da anti-patinagem impede que as rodas
motrizes derrapem ao acelerar.Descrição e funcionamento da regulação anti-patinagem durante a
aceleração (TCS)
Nos veículos com tracção dianteira, o sistema TCS intervém, reduzindo a
potência do motor, para evitar a patinagem das rodas motrizes ao acelerar.
Este sistema funciona em toda a gama de velocidades, juntamente com o
sistema ABS. Se ocorrer uma avaria no ABS, o TCS deixa igualmente de funci-
onar.
Através do TCS é bastante melhorado, ou mesmo tornado possível, o
arranque, a aceleração ou a subida em inclinações, mesmo quando o piso
apresenta condições desfavoráveis.
O TCS liga-se automaticamente ao arrancar o motor. Caso seja necessário, é
possível ligar ou desligar premindo brevemente o botão que se encontra na
consola central.
AT ENÇÃO! Continua ção
altea_xl portugues.book Seite 188 Donnerstag, 12. April 2007 3:57 15

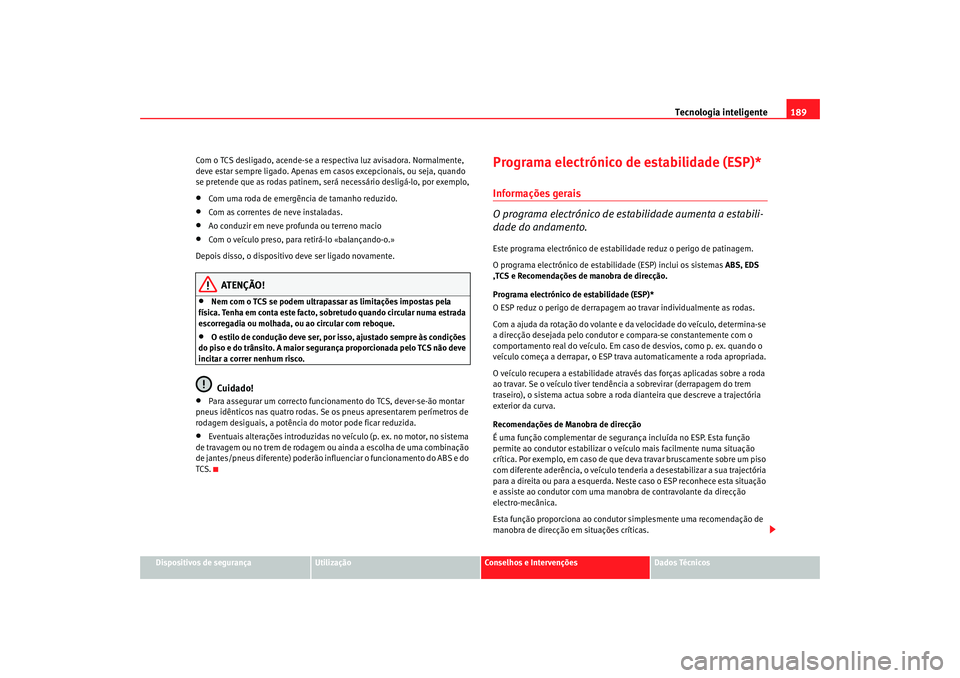

Tecnologia inteligente189
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Com o TCS desligado, acende-se a respectiva luz avisadora. Normalmente,
deve estar sempre ligado. Apenas em casos excepcionais, ou seja, quando
se pretende que as rodas patinem, ser
á necessário desligá-lo, por exemplo,
•
Com uma roda de emergência de tamanho reduzido.
•
Com as correntes de neve instaladas.
•
Ao conduzir em neve profunda ou terreno macio
•
Com o veículo preso, para retirá-lo «balançando-o.»
Depois disso, o dispositivo deve ser ligado novamente.
ATENÇÃO!
•
Nem com o TCS se podem ultrapassar as limitações impostas pela
física. Tenha em conta este facto, sobretudo quando circular numa estrada
escorregadia ou molhada, ou ao circular com reboque.
•
O estilo de condução deve ser, por isso, ajustado sempre às condições
do piso e do trânsito. A maior segur ança proporcionada pelo TCS não deve
incitar a correr nenhum risco.Cuidado!
•
Para assegurar um correcto funcionamento do TCS, dever-se-ão montar
pneus idênticos nas quatro rodas. Se os pneus apresentarem perímetros de
rodagem desiguais, a potência do motor pode ficar reduzida.
•
Eventuais alterações introduzidas no veículo (p. ex. no motor, no sistema
de travagem ou no trem de rodagem ou ainda a escolha de uma combinação
de jantes/pneus diferente) poderão in fluenciar o funcionamento do ABS e do
TCS.
Programa electrónico de estabilidade (ESP)*Informações gerais
O programa electrónico de estabilidade aumenta a estabili-
dade do andamento.Este programa electrónico de estabilidade reduz o perigo de patinagem.
O programa electrónico de estabilidade (ESP) inclui os sistemas ABS, EDS
,TCS e Recomendações de manobra de direcção.
Programa electrónico de estabilidade (ESP)*
O ESP reduz o perigo de derrapagem ao travar individualmente as rodas.
Com a ajuda da rotação do volante e da velocidade do veículo, determina-se
a direcção desejada pelo condutor e compara-se constantemente com o
comportamento real do veículo. Em caso de desvios, como p. ex. quando o
veículo começa a derrapar, o ESP trava automaticamente a roda apropriada.
O veículo recupera a estabilidade através das forças aplicadas sobre a roda
ao travar. Se o veículo tiver tendência a sobrevirar (derrapagem do trem
traseiro), o sistema actua sobre a roda dianteira que descreve a trajectória
exterior da curva.
Recomendações de Manobra de direcção
É uma função complementar de segurança incluída no ESP. Esta função
permite ao condutor estabilizar o veículo mais facilmente numa situação
crítica. Por exemplo, em caso de que deva travar bruscamente sobre um piso
com diferente aderência, o veículo tenderia a desestabilizar a sua trajectória
para a direita ou para a esquerda. Neste caso o ESP reconhece esta situação
e assiste ao condutor com uma manobra de contravolante da direcção
electro-mecânica.
Esta função proporciona ao condutor simplesmente uma recomendação de
manobra de direcção em situações críticas.
altea_xl portugues.book Seite 189 Donnerstag, 12. April 2007 3:57 15

Tecnologia inteligente
190O veículo não se autodirige com esta fu nção, o condutor é em todo momento,
o responsável do controlo da direcção do seu veículo.
ATENÇÃO!
•
Nem com o ESP se podem ultrapassar as limitações impostas pela
física. Tenha em conta este facto, sobretudo quando circular numa estrada
escorregadia ou molhada, ou ao circular com reboque.
•
O estilo de condução deve ser, por isso, ajustado sempre às condições
do piso e do trânsito. A maior segur ança proporcionada pelo ESP não deve
incitar a correr nenhum risco.Cuidado!
•
Para assegurar um correcto funcionamento do ESP, dever-se-ão montar
pneus idênticos nas quatro rodas. Se os pneus apresentarem perímetros de
rodagem desiguais, a potência do motor pode ficar reduzida.
•
Eventuais alterações introduzidas no veículo (p. ex. no motor, no sistema
de travagem ou no trem de rodagem ou ainda a escolha de uma combinação
de jantes/pneus di ferente) poderão influenciar o funcionamento do ABS,
EDS, ESP e TCS.Nota
Para desligar o ESP através do interruptor ⇒página 168.Sistema anti-bloqueio (ABS)O sistema anti-bloqueio evita o bloqueio das rodas na travagem
⇒página 188.
Bloqueio electrónico do diferencial (EDS)*
O bloqueio electrónico do dife rencial ajuda a evitar que as
rodas motrizes patinem.Graças ao EDS são substancialmente facilitados ou até viabilizados, em
condições adversas do piso, o arranque, a aceleração e as subidas íngremes.
O sistema controla o número de voltas das rodas motrizes através dos
sensores do ABS (no caso de avaria do EDS, ilumina-se a luz avisadora do
ABS) ⇒página 80.
Uma diferença na rotação na ordem das 100 rpm das rodas motrizes, resul-
tante de um piso escorregadio de um dos lados é compensada, até uma velo-
cidade de 80 km/h, pela desaceleração da roda que patina, transferindo-se
a força propulsora para a outra roda motriz, por meio do diferencial.
Para que o travão de disco da roda que trava não aqueça, o EDS desliga-se
automaticamente em caso de solicitação extrema. O veículo continuará a
funcionar com as mesmas propriedades que as de outro sem EDS. Por esta
razão, não se aconselha a desactivação do EDS.
O EDS volta a ligar-se automaticamente quando o travão tiver arrefecido.
ATENÇÃO!
•
Na aceleração em piso escorregadio uniforme, por exemplo com gelo e
neve, acelere com prudência. As rodas motrizes podem chegar a patinar,
apesar do EDS, afectando a segurança de condução.
•
O estilo de condução deve ser sempre ajustado às condições do piso e
do trânsito. A maior segurança propor cionada pelo EDS não deve incitar a
correr nenhum risco.Cuidado!
Eventuais alterações introduzidas no veíc ulo (p. ex. no motor, no sistema de
travagem ou no trem de rodagem ou ainda a escolha de uma combinação de
altea_xl portugues.book Seite 190 Donnerstag, 12. April 2007 3:57 15
