2007 Hyundai Coupe Manuale del proprietario (in Italian)

1
CARATTERISTICHE DELLA VETTURA
39

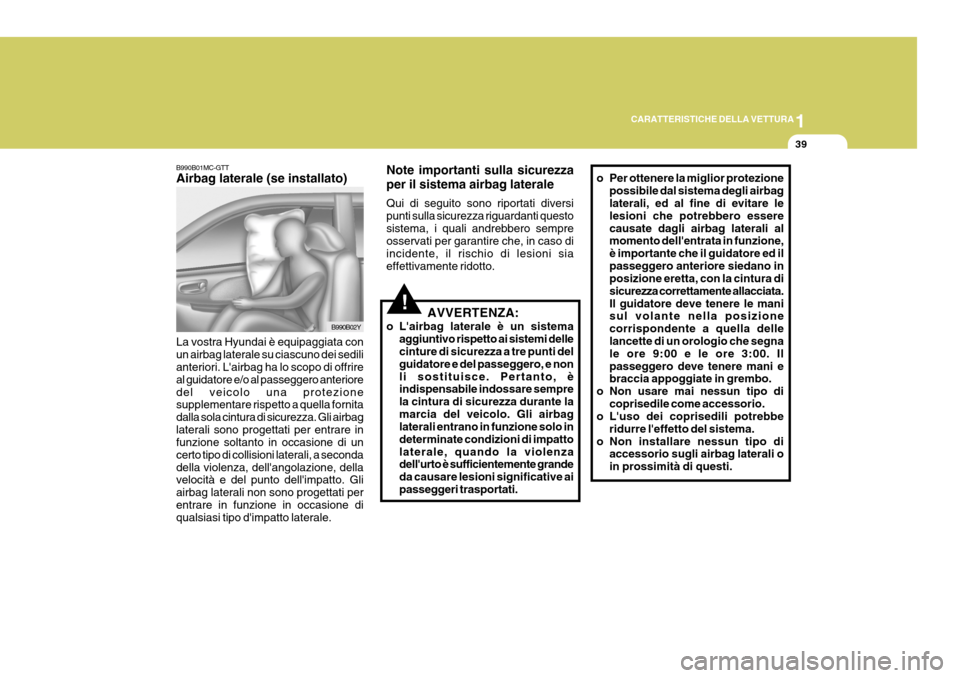

B990B01MC-GTT Airbag laterale (se installato)
B990B02Y
La vostra Hyundai è equipaggiata con un airbag laterale su ciascuno dei sedili anteriori. L'airbag ha lo scopo di offrire al guidatore e/o al passeggero anterioredel veicolo una protezione supplementare rispetto a quella fornita dalla sola cintura di sicurezza. Gli airbaglaterali sono progettati per entrare in funzione soltanto in occasione di un certo tipo di collisioni laterali, a secondadella violenza, dell'angolazione, della velocità e del punto dell'impatto. Gli airbag laterali non sono progettati perentrare in funzione in occasione di qualsiasi tipo d'impatto laterale. Note importanti sulla sicurezza per il sistema airbag laterale Qui di seguito sono riportati diversi punti sulla sicurezza riguardanti questosistema, i quali andrebbero sempre osservati per garantire che, in caso di incidente, il rischio di lesioni siaeffettivamente ridotto.
!AVVERTENZA:
o L'airbag laterale è un sistema aggiuntivo rispetto ai sistemi delle cinture di sicurezza a tre punti del guidatore e del passeggero, e nonli sostituisce. Pertanto, è indispensabile indossare sempre la cintura di sicurezza durante lamarcia del veicolo. Gli airbag laterali entrano in funzione solo in determinate condizioni di impattolaterale, quando la violenza dell'urto è sufficientemente grande da causare lesioni significative aipasseggeri trasportati. o Per ottenere la miglior protezione
possibile dal sistema degli airbag laterali, ed al fine di evitare le lesioni che potrebbero esserecausate dagli airbag laterali al momento dell'entrata in funzione, è importante che il guidatore ed ilpasseggero anteriore siedano in posizione eretta, con la cintura di sicurezza correttamente allacciata.Il guidatore deve tenere le mani sul volante nella posizione corrispondente a quella delle lancette di un orologio che segna le ore 9:00 e le ore 3:00. Ilpasseggero deve tenere mani e braccia appoggiate in grembo.
o Non usare mai nessun tipo di
coprisedile come accessorio.
o L'uso dei coprisedili potrebbe
ridurre l'effetto del sistema.
o Non installare nessun tipo di accessorio sugli airbag laterali o in prossimità di questi.

1CARATTERISTICHE DELLA VETTURA
40

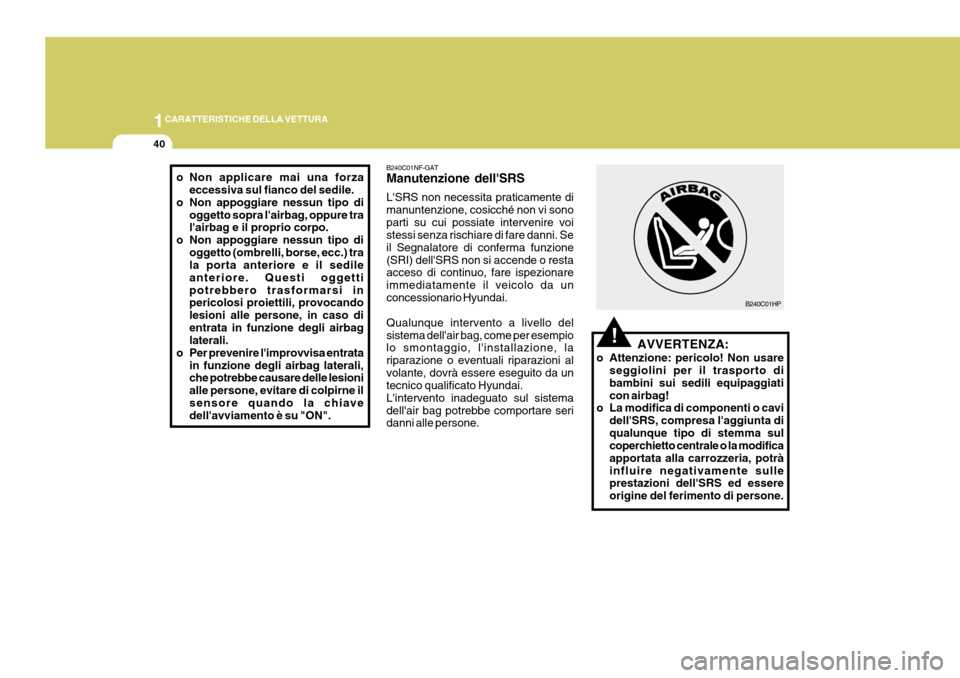

o Non applicare mai una forza
eccessiva sul fianco del sedile.
o Non appoggiare nessun tipo di oggetto sopra l'airbag, oppure tra l'airbag e il proprio corpo.
o Non appoggiare nessun tipo di oggetto (ombrelli, borse, ecc.) trala porta anteriore e il sedile anteriore. Questi oggettipotrebbero trasformarsi in pericolosi proiettili, provocando lesioni alle persone, in caso dientrata in funzione degli airbag laterali.
o Per prevenire l'improvvisa entrata in funzione degli airbag laterali,che potrebbe causare delle lesioni alle persone, evitare di colpirne ilsensore quando la chiave dell'avviamento è su "ON".
!
B240C01HP
AVVERTENZA:
o Attenzione: pericolo! Non usare seggiolini per il trasporto di bambini sui sedili equipaggiaticon airbag!
o La modifica di componenti o cavi
dell'SRS, compresa l'aggiunta diqualunque tipo di stemma sul coperchietto centrale o la modifica apportata alla carrozzeria, potràinfluire negativamente sulle prestazioni dell'SRS ed essere origine del ferimento di persone.
B240C01NF-GAT Manutenzione dell'SRS L'SRS non necessita praticamente di manuntenzione, cosicché non vi sonoparti su cui possiate intervenire voi stessi senza rischiare di fare danni. Se il Segnalatore di conferma funzione(SRI) dell'SRS non si accende o resta acceso di continuo, fare ispezionare immediatamente il veicolo da unconcessionario Hyundai. Qualunque intervento a livello del sistema dell'air bag, come per esempio lo smontaggio, l'installazione, la riparazione o eventuali riparazioni alvolante, dovrà essere eseguito da un tecnico qualificato Hyundai. L'intervento inadeguato sul sistemadell'air bag potrebbe comportare seri danni alle persone.

1
CARATTERISTICHE DELLA VETTURA
41

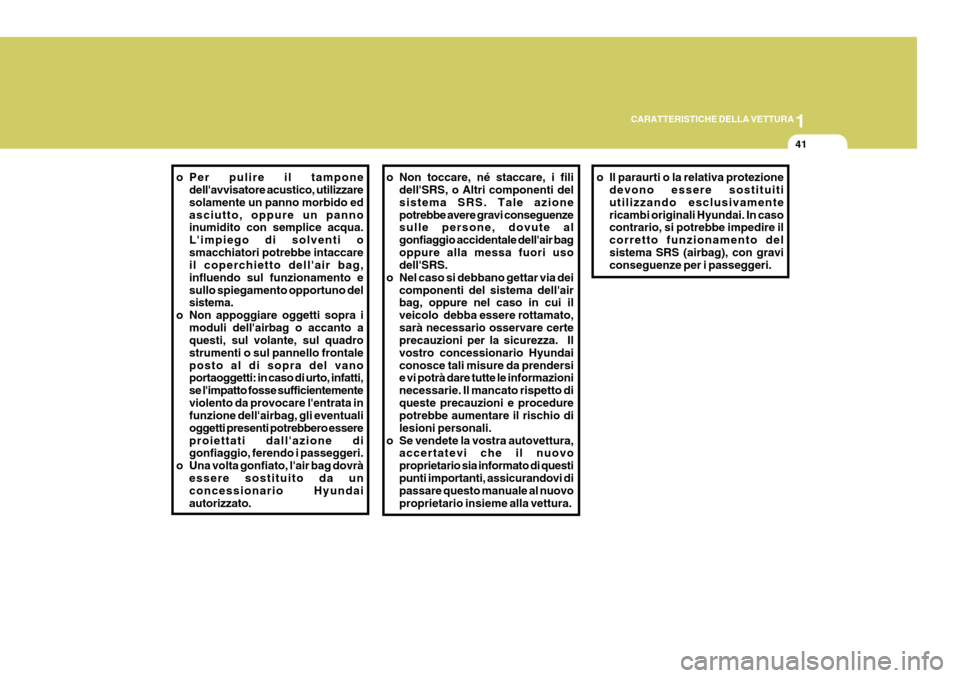

o Non toccare, né staccare, i fili
dell'SRS, o Altri componenti del sistema SRS. Tale azionepotrebbe avere gravi conseguenze sulle persone, dovute al gonfiaggio accidentale dell'air bagoppure alla messa fuori uso dell'SRS.
o Nel caso si debbano gettar via dei componenti del sistema dell'airbag, oppure nel caso in cui il veicolo debba essere rottamato,sarà necessario osservare certe precauzioni per la sicurezza. Il vostro concessionario Hyundaiconosce tali misure da prendersi e vi potrà dare tutte le informazioni necessarie. Il mancato rispetto diqueste precauzioni e procedure potrebbe aumentare il rischio di lesioni personali.
o Se vendete la vostra autovettura, accertatevi che il nuovoproprietario sia informato di questipunti importanti, assicurandovi di passare questo manuale al nuovo proprietario insieme alla vettura. o Il paraurti o la relativa protezione
devono essere sostituitiutilizzando esclusivamentericambi originali Hyundai. In caso contrario, si potrebbe impedire il corretto funzionamento delsistema SRS (airbag), con gravi conseguenze per i passeggeri.o Per pulire il tampone dell'avvisatore acustico, utilizzare solamente un panno morbido edasciutto, oppure un panno inumidito con semplice acqua. L'impiego di solventi osmacchiatori potrebbe intaccare il coperchietto dell'air bag, influendo sul funzionamento esullo spiegamento opportuno del sistema.
o Non appoggiare oggetti sopra i moduli dell'airbag o accanto aquesti, sul volante, sul quadro strumenti o sul pannello frontaleposto al di sopra del vano portaoggetti: in caso di urto, infatti, se l'impatto fosse sufficientementeviolento da provocare l'entrata in funzione dell'airbag, gli eventuali oggetti presenti potrebbero essereproiettati dall'azione di gonfiaggio, ferendo i passeggeri.
o Una volta gonfiato, l'air bag dovrà essere sostituito da unconcessionario Hyundai autorizzato.

1CARATTERISTICHE DELLA VETTURA

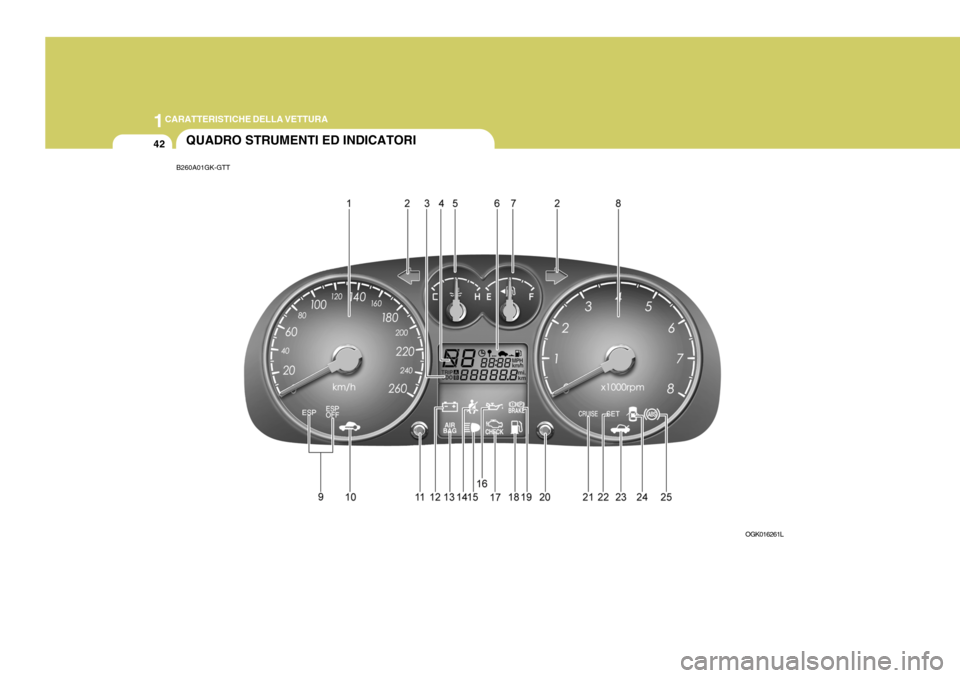

42QUADRO STRUMENTI ED INDICATORI
B260A01GK-GTT
OGK016261L

1
CARATTERISTICHE DELLA VETTURA
43
1. Tachimetro
2. Luce di segnalazione indicatori direzionali
3. Contachilometri/Contachilometri parziale
4. Indicatore marcia inserita (Solo cambio automatica) (Se installato)
5. Indicatore temperatura
6. Trip computer (Se installato)
7. Indicatore livello carburante
8. Contagiri
9. Spie del controllo electronico della stabilità (ESP) (Se installato)
10.Spia di segnalazione Immobilizzatore
11.Pomello di azzeramento contachilometri/ Contachilometri parziale 12. Spia di segnalazione sistema di ricarica
13.Spia di segnalazione SRS (airbag)
14.Spia di allarme della cintura di sicurezza
15.Spia di segnalazione fari abbaglianti
16.Spia di segnalazione pressione olio
17.Indicatore malfunzionamenti (MIL)
18.Spia di segnalazione riserva carburante
19.Spia di segnalazione freno di stazionamento /
Llivello liquido freni
20.Pomello di azzeramento trip computer
21.Spia di segnalazione cruise (Se installato)
22.Luce indicatore CRUISE SET (Se installato)
23.Spia di segnalazione cofano portabagagli aperto
24.Spia di segnalazione porta aperta
25.Spia di segnalazione ABS

1CARATTERISTICHE DELLA VETTURA
44LUCI D'EMERGENZA E LUCI DEGLI INDICATORI DI DIREZIONE
SB210G1-FT
SPIE INDICATORI DI DIREZIONE
Le frecce verdi lampeggianti situate sul quadro comandi segnalano ladirezione scelta. Se la freccia si illumina ma non lampeggia oppure lampeggia più rapidamente del normale o nonlampeggia affatto, vi è un difetto nel sistema degli indicatori di direzione.B265C01LZ-ATT SPIE DEL CONTROLLO ELETTRONICO DELLASTABILITÀ (ESP)(Se installato)
La spie del sistema di controllo della trazione entrano in funzione in base alla posizione del blocchettod'avviamento e a seconda che il sistema sia inserito oppure no. Tali spie si illuminano se la chiavedell'avviamento viene girata in posizione "ON", ma si devono spegnere nel giro di tre secondi. Se la spia ESPo ESP-OFF rimane accesa, portare il veicolo presso un concessionario Hyundai autorizzato e fare controllareil sistema. Vedere il paragrafo 2 per maggiori informazioni sul controllo elettronico della stabilità (ESP).B260U01TB-GTT SPIA DI SEGNALAZIONE
IMMOBILIZZATORE
Questa spia si illumina per alcuni secondi dopo che la chiavedell'accensione è stata girata in posizione 'ON'. A questo punto, si può avviare il motore. La spia si spegnedopo che il motore si è avviato. Se questa spia si dovesse spegnere prima di aver avviato il motore, girare su"LOCK" il blocchetto d'avviamento e riavviare il motore. Se questa spia lampeggia per cinque secondi con ilblocchetto d'avviamento girato su 'ON', questo indica che il sistema dell'immobilizzatore ha un guasto. Aquesto punto, consultare la procedura spiegata al paragrafo "Modalità di funzionamento in emergenza" (vederepagina 1-4), oppure rivolgersi al concessionario Hyundai.

1
CARATTERISTICHE DELLA VETTURA
45
!
SB210M1-FT
SPIA DI SEGNALAZIONE RICARICA
Questa spia si deve accendere quando si gira su ON il blocchettodell'avviamento, quindi si deve spegnere quando il motore sta girando. Se la spia rimane accesa mentre ilmotore sta girando, c'è un guasto nel sistema di ricarica elettrica. Se la spia si dovesse accendere durante lamarcia, fermare il veicolo, spegnere il motore e controllare nel vano motore. Assicurarsi innanzitutto che la cinghiadi comando dell'alternatore sia al suo posto. Se così è, controllare la tensione della cinghia.Fare quindi controllare il sistema presso un concessionario Hyundai.
ATTENZIONE:
Se la cinghia di comando (dell'alternatore) dovesse essere allentata, rotta, o mancante con il veicolo in marcia, si potrebbeprodurre un guasto serio, il motore si potrebbe surriscaldare in quanto questa cinghia comanda anche lapompa dell'acqua.
B260B01JM-ATT SPIA CRUSCOTTO (SRI) DELLI AIRBAG
La spia SRI dell'airbag si illumina per circa 6 secondi dopo che il blocchettod'avviamento viene girato su "ON" o dopo che il motore è stato avviato, e poi si spegne. Questa spia inoltre si illumina se il sistema SRS (airbag) non funzionacorrettamente. Se il Segnalatore di conferma funzione (SRI) dell'SRS non si illumina oppure rimane acceso percirca 6 secondi dopo che la chiavetta d'accensione è stata girata su "ON" o dopo che il motore è stato avviato,oppure se tale spia si accende durante la guida, è necessario fare controllare il sistema SRS (airbag) da unconcessionario Hyundai autorizzato.
B260E01HP-GTT SPIA DI ALLARME DELLA CINTURA DI SICUREZZA
La spia di allarme della cintura di sicurezza lampeggia per 6 secondi quando il blocchetto d'avviamento passa da "OFF" a "ON" o "START".
SB210J1-FT SPIA DI SEGNALAZIONE ANABBAGLIANTI
Questa spia si illumina ogni volta che si inseriscono le luci abbaglianti oquando le si usa per segnalare.
!
SB210K1-FT
SPIA PRESSIONE OLIOATTENZIONE:
Se viaggiando si accende la spia pressione olio, occorre arrestarsi immediatamente. In caso contrario, si rischia di danneggiare seriamenteil motore. L'accensione della spia indica una pressione insufficiente nel circuitodi lubrificazione. È normale, a motore fermo, che la spia sia accesa con la chiave di avviamento inposizione "ON". Effettuando l'avviamento la spia deve spegnersi. Se la spia rimane accesa a motoreavviato, spegnete il motore e rivolgeteVi ad un centro di assistenza Hyundai prima diripartire.

1CARATTERISTICHE DELLA VETTURA
46
ZB110Q1-A SPIA CONTROLLO
MOTORE
La spia si illumina quando si presenti un inconveniente sui componenti dicontrollo dei gas di scarico, e quindi segnala che i valori di regolazione dei gas di scarico non sono soddisfatti.Quando si inserisce la chiave in posizione "ON", la spia si illumina per qualche secondo come verifica difunzionamento. Nel caso la spia si illuminasse viaggiando o se inserendo la chiave in posizione "ON" la spia nonsi accende, recatevi presso il punto di assistenza più vicino per un controllo.
!

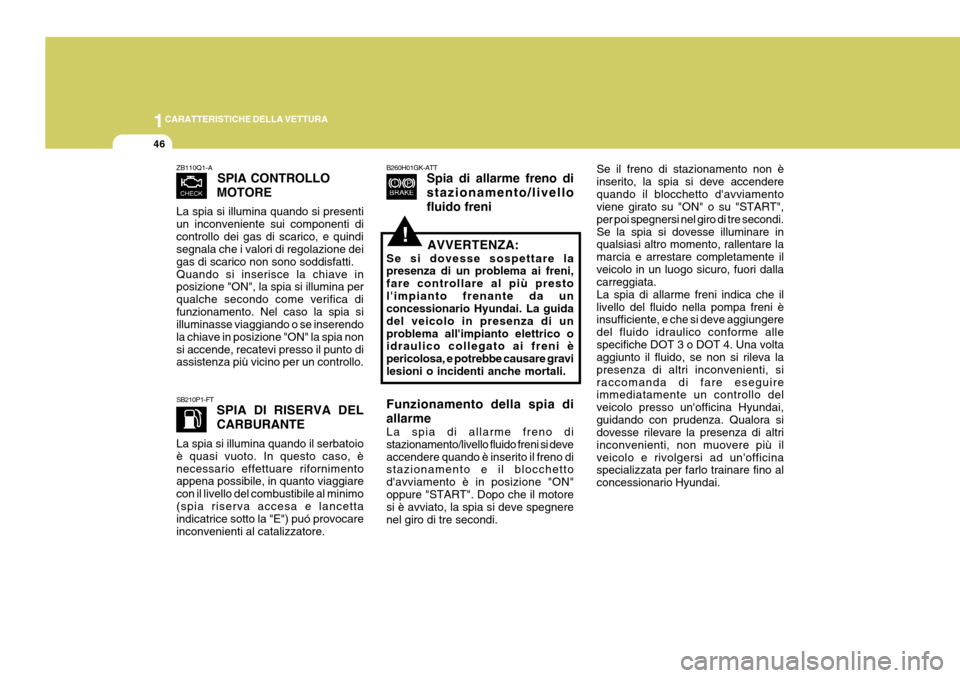

B260H01GK-ATT Spia di allarme freno di stazionamento/livellofluido freni
AVVERTENZA:
Se si dovesse sospettare la presenza di un problema ai freni, fare controllare al più prestol'impianto frenante da un concessionario Hyundai. La guida del veicolo in presenza di unproblema all'impianto elettrico o idraulico collegato ai freni è pericolosa, e potrebbe causare gravi lesioni o incidenti anche mortali. Funzionamento della spia di allarme La spia di allarme freno di stazionamento/livello fluido freni si deveaccendere quando è inserito il freno di stazionamento e il blocchetto d'avviamento è in posizione "ON"oppure "START". Dopo che il motore si è avviato, la spia si deve spegnere nel giro di tre secondi. Se il freno di stazionamento non èinserito, la spia si deve accenderequando il blocchetto d'avviamento viene girato su "ON" o su "START", per poi spegnersi nel giro di tre secondi.Se la spia si dovesse illuminare in qualsiasi altro momento, rallentare la marcia e arrestare completamente ilveicolo in un luogo sicuro, fuori dalla carreggiata. La spia di allarme freni indica che illivello del fluido nella pompa freni è insufficiente, e che si deve aggiungere del fluido idraulico conforme allespecifiche DOT 3 o DOT 4. Una volta aggiunto il fluido, se non si rileva la presenza di altri inconvenienti, siraccomanda di fare eseguire immediatamente un controllo del veicolo presso un'officina Hyundai,guidando con prudenza. Qualora si dovesse rilevare la presenza di altri inconvenienti, non muovere più ilveicolo e rivolgersi ad un'officina specializzata per farlo trainare fino al concessionario Hyundai.
SB210P1-FT
SPIA DI RISERVA DEL CARBURANTE
La spia si illumina quando il serbatoio è quasi vuoto. In questo caso, ènecessario effettuare rifornimento appena possibile, in quanto viaggiare con il livello del combustibile al minimo(spia riserva accesa e lancetta indicatrice sotto la "E") puó provocare inconvenienti al catalizzatore.
