PANORAMICA DELLE FUNZIONI E DELL'EQUIPAGGIAMENTO DEL VOSTRO VEICOLO
F10B255A02GK-GTT SIMBOLI DELLE SPIE SUL PANNELLO STRUMENTI
* Per avere una spiegazione dettagliata di queste voci, andare a pagina 1-44.
Spie indicatori di direzione
Spia di segnalazione del sistema ABS (Se installato)
Spia di segnalazione anabbaglianti
Spia pressione olio
Spia di segnalazione ricarica Spia porte aperte
Spia di riserva del carburante
Spia di segnalazione portellone posteriore aperto
Spia cruscotto (SRI) delli airbag
Spia controllo motore
Spia di allarme della cintura di sicurezza
Spia di segnalazione cruise (Se è installato il sistema di controllo della velocità) Luce indicatore cruise set (Se installato)
Spie del controllo elettronico della stabilità (ESP) (Se installato)
Spia di segnalazione immobilizzatoreSpia di allarme freno di stazionamento/ livello fluido freni

1
CARATTERISTICHE DELLA VETTURA
43
1. Tachimetro
2. Luce di segnalazione indicatori direzionali
3. Contachilometri/Contachilometri parziale
4. Indicatore marcia inserita (Solo cambio automatica) (Se installato)
5. Indicatore temperatura
6. Trip computer (Se installato)
7. Indicatore livello carburante
8. Contagiri
9. Spie del controllo electronico della stabilità (ESP) (Se installato)
10.Spia di segnalazione Immobilizzatore
11.Pomello di azzeramento contachilometri/ Contachilometri parziale 12. Spia di segnalazione sistema di ricarica
13.Spia di segnalazione SRS (airbag)
14.Spia di allarme della cintura di sicurezza
15.Spia di segnalazione fari abbaglianti
16.Spia di segnalazione pressione olio
17.Indicatore malfunzionamenti (MIL)
18.Spia di segnalazione riserva carburante
19.Spia di segnalazione freno di stazionamento /
Llivello liquido freni
20.Pomello di azzeramento trip computer
21.Spia di segnalazione cruise (Se installato)
22.Luce indicatore CRUISE SET (Se installato)
23.Spia di segnalazione cofano portabagagli aperto
24.Spia di segnalazione porta aperta
25.Spia di segnalazione ABS

1
CARATTERISTICHE DELLA VETTURA
47
Il vostro veicolo Hyundai è equipaggiato con un sistema di frenata incrociato acircuito sdoppiato. Questo significa che, anche se uno dei due sistemi si dovesse guastare, potreste comunqueusufruire del freno di due ruote. Se dovesse rimanere in funzione uno solo dei due sistemi di frenata, per arrestareil veicolo sarà necessario azionare il pedale del freno per una corsa più lunga e con uno sforzo maggiore diquelli normalmente richiesti. Inoltre, per arrestarsi il veicolo richiederà una distanza più lunga. Se durante la marciai freni si dovessero guastare, scalare marcia per sfruttare meglio il freno motore, arrestando il veicolo nonappena fosse possibile farlo senza correre rischi.
B260R01E-GTT LUCE INDICATORE CRUISE SET (Se installato)
La luce indicatore set nel quadro strumenti si illumina quando l'interruttore "SET(COAST)" del cruise control viene premuto.La luce indicatore set si spegne quando l'interruttore "CANCEL" del cruise con- trol viene premuto.
B260Q01E-DTT SPIA DI SEGNALAZIONE
CRUISE (se è installato il sistema di controllo dellavelocità)
La spia del sistema di controllo della velocità, posta sul cruscotto, si illumina quando si preme l'interruttore principaledi tale sistema all'estremità della ghiera cilindrica. La spia non si illumina se si preme unaseconda volta l'interruttore principale di controllo della velocità. La sezione relativa alle informazionisull'uso del sistema di controllo della velocità inizia a pagina 1-80.
SB210O1-FT SPIA PORTE APERTE
La spia e l'allarme avvertono che una delle porte non è perfettamente chiusa.
B260K01F-ATT
SPIA DI SEGNALAZIONE
PORTELLONE POSTERIORE APERTO
Questa spia resta accesa finché non si chiude completamente il portellone posteriore.
B260P01Y-GTT SPIA DI SEGNALAZIONE DEL SISTEMA ABS(Se installato)
Quando si gira la chiavetta in posizione «ON» , la spia dell'ABS si accende perpoi spegnersi dopo pochi secondi. Se però la spia dell'ABS rimane illuminata durante la guida, oppure senon si illumina quando la chiavetta viene girata su «ON», ciò potrebbe indicare la presenza di un problemacon l'ABS.

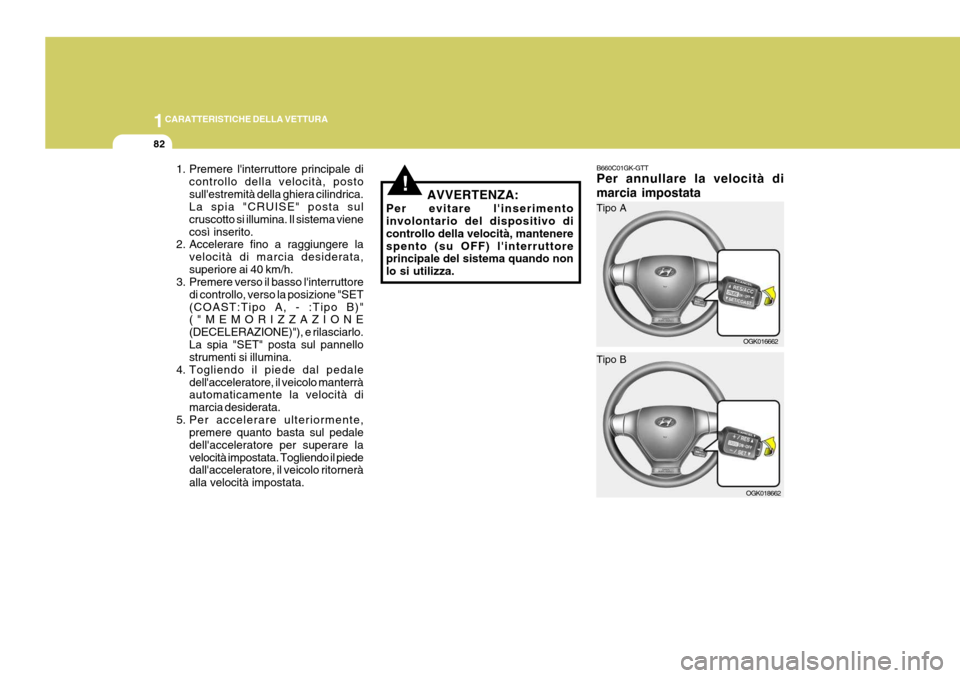

1CARATTERISTICHE DELLA VETTURA
82
B660C01GK-GTT Per annullare la velocità di marcia impostata
OGK016662
!AVVERTENZA:
Per evitare l'inserimento involontario del dispositivo di controllo della velocità, mantenerespento (su OFF) l'interruttore principale del sistema quando non lo si utilizza.
1. Premere l'interruttore principale di
controllo della velocità, postosull'estremità della ghiera cilindrica. La spia "CRUISE" posta sul cruscotto si illumina. Il sistema vienecosì inserito.
2. Accelerare fino a raggiungere la
velocità di marcia desiderata,superiore ai 40 km/h.
3. Premere verso il basso l'interruttore
di controllo, verso la posizione "SET(COAST:Tipo A, - :Tipo B)" ("MEMORIZZAZIONE (DECELERAZIONE)"), e rilasciarlo.La spia "SET" posta sul pannello strumenti si illumina.
4. Togliendo il piede dal pedale dell'acceleratore, il veicolo manterràautomaticamente la velocità di marcia desiderata.
5. Per accelerare ulteriormente, premere quanto basta sul pedaledell'acceleratore per superare lavelocità impostata. Togliendo il piede dall'acceleratore, il veicolo ritornerà alla velocità impostata.
OGK018662
Tipo A Tipo B

6MANUTENZIONE "FAI-DA-TE"
38
FUSIBILEIG COIL
AMP
B/UP LAMP
A/BAG IND A/BAG
HTD MIR HAZARD
R/WIPER TAIL-RH
F/WIPER
RR DEFOG
STOP
TAIL-LH
A/CON ECU
CLUSTER
ROOM LP
P/WINDOW T/GATE
IGN
RR FOG
C/LIGHTS/ROOF
S/HTR ABS
AUDIO
COMPONENTI PROTETTI
Bobine di accensione(1,6L/2,7L), Electronic chrome mirror AMP Interruttore retromarcia, Interruttore modulo Cruise control , Interruttore Stop Quadro strumenti (A/BAG IND.) Modulo di controllo SRS Sbrinatore specchi Relay luci di emergenza Motore tergi posteriore, Relay intermittenza tergi posteriore Fanale posteriore destra, Lampada vano porta oggetti Motore tergi anteriore, Relay tergi anteriore Relay sbrinatore Interruttore luci stop, Relay sirena antifurto, Realay chiusura e apertura Fanale posteriore sinistra Modulo di controllo A/C, Relay ventilatore ECM, Unità indicatori multipli, TCM, Sensore velocità veicolo Quadro strumenti (Alimentazione), Resistore Pre-eccitazione, Modulo di controllo DRL, Alternatore Luce di cortesia, Orologio, Radio, Connettore presa diagnosi, Unità indicatori multipli Relay vetri elettrici Interruttore aperture portellone Sensore AQS, Relay fari anteriori, Modulo di controllo DRL Faro retronebbia Accendino, Interruttore specchi retrovisori esterni Tetto apribile, Relay chiusura centralizzata Riscaldatore sedili Modulo di controllo ESP/ABS Radio, Orologio digitale
AMPERAGGIO
20A 20A 10A 10A 15A 10A 10A 15A 10A 20A 30A 15A 10A10A 10A 10A 10A 30A 15A 10A 10A 15A 15A 20A 10A 10A
